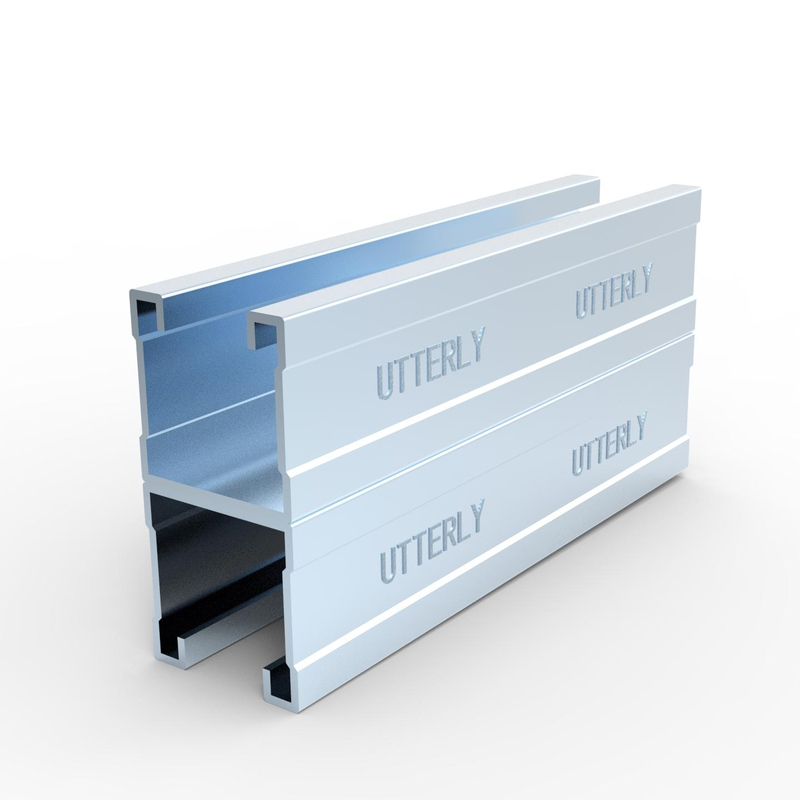

UTT7041D
ΑΠΟΛΥΤΑ
| Υλικό: | |
|---|---|
| Επιφάνεια: | |
| Μέγεθος: | |
| Ποσότητα: | |
Λειτουργία:
Κατάλληλο για χρήση σε προκατασκευασμένα φέροντα στηρίγματα και συστήματα σεισμικής στήριξης.
Φινίρισμα επιφάνειας:
Γαλβανισμένο εν θερμώ / Ηλεκτρογαλβανισμένο
Υλικό:
Q235B / Γαλβανισμένο φύλλο
Μήκος:
Προσαρμοσμένα μήκη διαθέσιμα κατόπιν αιτήματος
Χαρακτηριστικά προϊόντος:
Ο σχεδιασμός αξονικής ενίσχυσης ενισχύει τη συνολική σταθερότητα του χάλυβα καναλιού.
Οι οδοντωτές εσωτερικές άκρες του καναλιού λειτουργούν με κλειδαριές καναλιών για να παρέχουν αντιολισθητική, αντοχή στην κρούση και ευκολία εγκατάστασης.
Οι βοηθητικές σημάνσεις κλίμακας στην επιφάνεια του καναλιού διευκολύνουν την επιτόπια εγκατάσταση και επεξεργασία.
Ο γαλβανισμός εν θερμώ μετά τη διαμόρφωση προσφέρει ισχυρή αντοχή στη διάβρωση και ελκυστική εμφάνιση.
Γρήγορη και εύκολη εγκατάσταση, συμβατή με διάφορους τύπους συστημάτων MEP, όπως σωλήνες νερού, αεραγωγούς και δίσκους καλωδίων.
Η ευέλικτη συναρμολόγηση με άλλα εξαρτήματα επιτρέπει διάφορες διαμορφώσεις συστημάτων στήριξης και κρεμάστρας και επιτόπιες ρυθμίσεις.
| Ιδιοκτησία | UTT7021D | UTT7041D | UTT7052D | UTT7062D | UTT7072D |
| Πάχος τοιχώματος t [m]<2 | 2 | 2 | 2.5 | 2,5/2,75 | 2.75 |
| Περιοχή διατομής A [mm²] | 351.8262 | 517.2616 | 735.2874 | 883.1197 | 1030.952 |
| Βάρος [kg/m] | 2.9586 | 4.2588 | 6.0203 | 7.1941 | 8.3679 |
| Τυπικό μήκος [m] | 3/6 | 3/6 | 3/6 | 3/6 | 3/6 |
| Ισχύς διαρροής fyk [N/mm²] | 300 | 290 | 300 | 295 | 290 |
| Επιτρεπόμενη εφελκυστική τάση [N/mm²] | 195 | 188.5 | 195 | 191.75 | 188.5 |
| Επιτρεπόμενη διατμητική τάση [N/mm²] | 112.5 | 108.75 | 112.5 | 110.625 | 108.75 |
| Μέτρο ελαστικότητας [kN/mm²] | 210 | 210 | 210 | 210 | 210 |
| Μέτρο διάτμησης [kN/mm²] | 81 | 81 | 81 | 81 | 81 |
| Απόσταση από το άνοιγμα της υποδοχής e₁ [mm] | 20.6 | 41.3 | 52 | 62.0519 | 72 |
| Απόσταση έως Slot Back e₂ [mm] | -20.6 | -41.3 | -52 | -62.0519 | -72 |
| Απόσταση από τον άξονα διάτμησης zm (A από G) [mm] | 0 | 0 | 0 | 0 | 0 |
| Ροπή αδράνειας Iy [cm4] | 8.5979 |
32.3072 |
71.2100 |
120.8188 |
188.2736 |
| Ενότητα ενότητας Wy1 [cm³] | 2.5557 |
7.8226 |
13.6942 |
19.4706 |
26.1491 |
| Section Modulus Wy2 [cm³] | 2.5557 |
7.8226 |
13.6942 |
19.4706 |
26.1491 |
| Ακτίνα περιστροφής ly [cm] | 1.2233 |
2.4992 |
3.1120 |
3.6988 |
4.2734 |
| Επιτρεπόμενη στιγμή κάμψης [Nm] | 498.3527 |
1474.5547 |
2581.3625 |
3670.2079 |
4929.1073 |
| Ροπή αδράνειας Iz [cm4] | 9.2544 |
15.3611 |
22.3497 |
27.0975 |
31.8092 |
| Ενότητα ενότητας Wz1 [cm³] | 4.4815 |
15.3611 |
22.3497 |
27.0975 |
31.8092 |
| Ενότητα ενότητας Wz [cm³] | 4.5927 |
7.4388 |
10.8231 |
13.1135 |
15.4040 |
| Ακτίνα περιστροφής rz [cm] | 1.6219 |
1.7233 |
1.7434 |
1.7511 |
1.7565 |
| Σπιθαμή | UTT7021D 41*21*20 | UTT7041D 41*41*20 | UTT7052D 41*52*25 | UTT7072D 41*72*25 | ||||
| L(mm) | F(kN)max. | F(mm)L/200 | F(kN)max. | F(mm)L/200 | F(kN)max. | F(mm)L/200 | F(KN) μέγ. | F(mm)L/200 |
| 250 | 7.74 | 0.33 | 23.78 | 0.17 | 29.78 | 0.19 | 68.57 | 0.08 |
| 500 | 3.87 | 1.32 | 11.89 | 0.66 | 14.89 | 0.75 | 34.28 | 0.32 |
| 750 | 2.58 | 2.97 | 7.93 | 1.49 | 9.93 | 1.69 | 22.86 | 0.73 |
| 1000 | 2 | 5.00 | 5.94 | 2.65 | 7.44 | 3.01 | 17.14 | 1.29 |
| 1250 | 1.06 | 6.25 | 4.76 | 4.14 | 5.96 | 4.70 | 13.71 | 2.02 |
| 1500 | 0.74 | 7.50 | 3.96 | 5.96 | 4.96 | 6.77 | 11.43 | 2.91 |
| 1750 | 0.54 | 8.75 | 3.33 | 8.75 | 4.41 | 8.75 | 9.80 | 3.96 |
| 2000 | 0.42 | 10.00 | 2.55 | 10.00 | 3.37 | 10.00 | 8.57 | 5.17 |
| 2250 | 0.33 | 11.25 | 2.02 | 11.25 | 2.67 | 11.25 | 7.62 | 6.55 |
| 2500 | 0.27 | 12.50 | 1.63 | 12.50 | 2.16 | 12.50 | 6.86 | 8.08 |
| 2750 | 0.22 | 13.75 | 1.35 | 13.75 | 1.79 | 13.75 | 5.98 | 13.75 |
| 3000 | 0.18 | 15.00 | 1.13 | 15.00 | 150 | 15.00 | 5.02 | 15.00 |
| 3250 | 0.16 | 16.25 | 0.97 | 16.25 | 1.28 | 16.25 | 4.28 | 16.25 |
| 3500 | 0.14 | 17.50 | 083 | 17.50 | 1.10 | 17.50 | 3.69 | 17.50 |
| 3750 | 0.12 | 18.75 | 0.73 | 18.75 | 0.96 | 18.75 | 3.21 | 18.75 |
| 4000 | 0.10 | 20.00 | 0.64 | 20.00 | 0.84 | 20.00 | 2.82 | 20.00 |
