UTT7403
완전히
| 색상: | |
|---|---|
| 재질: | |
| 표면 마감: | |
| 수량: | |

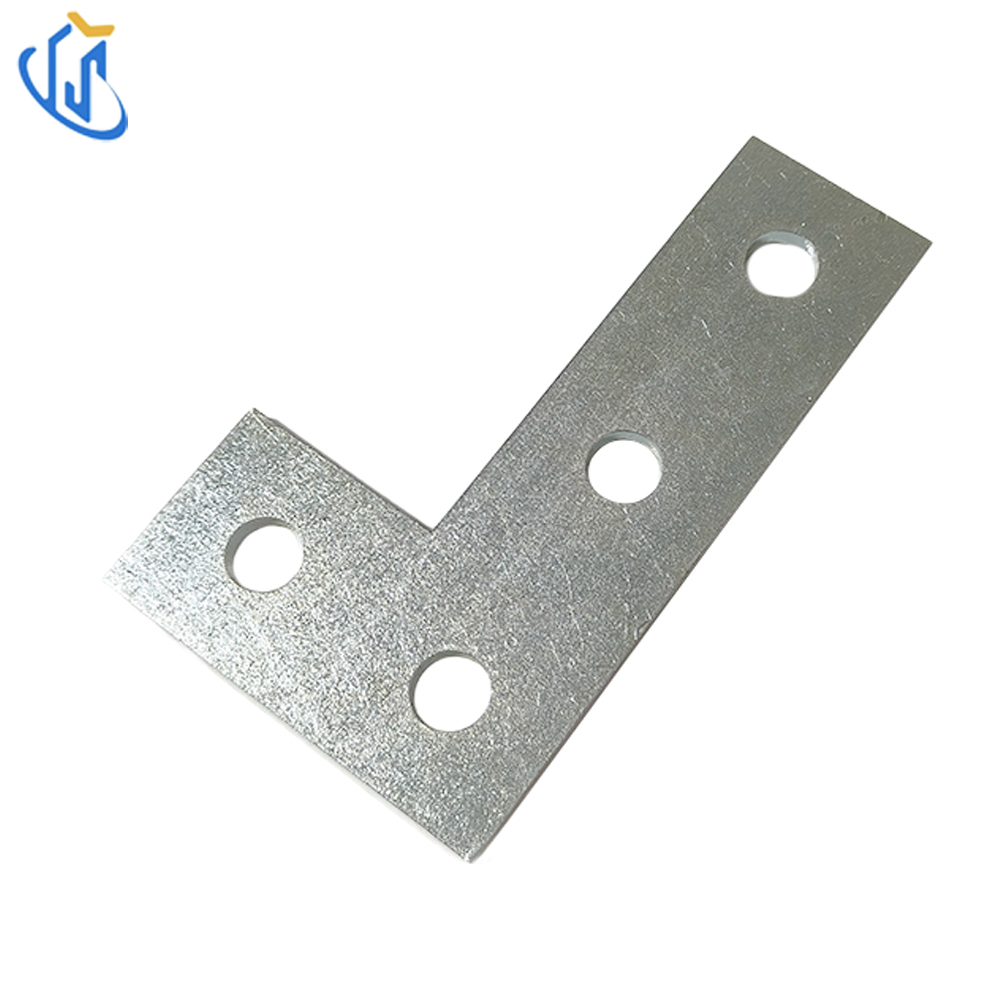

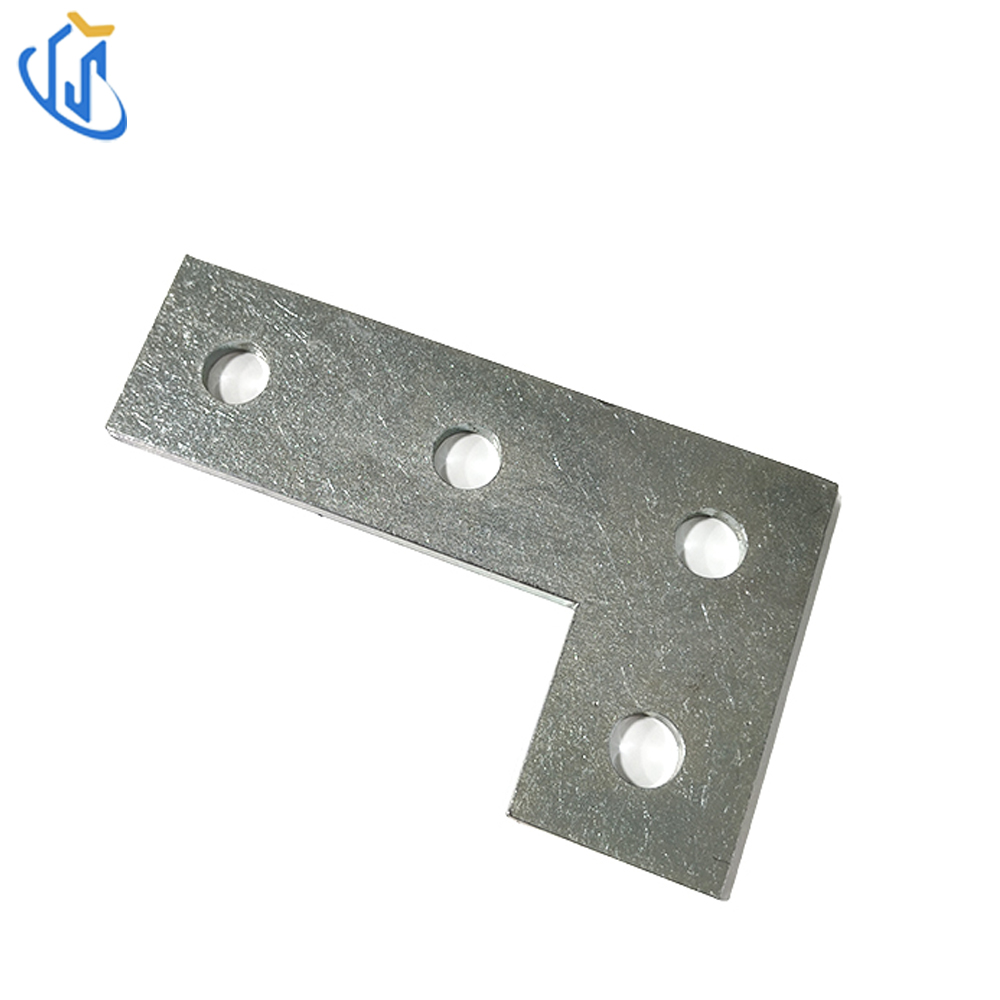

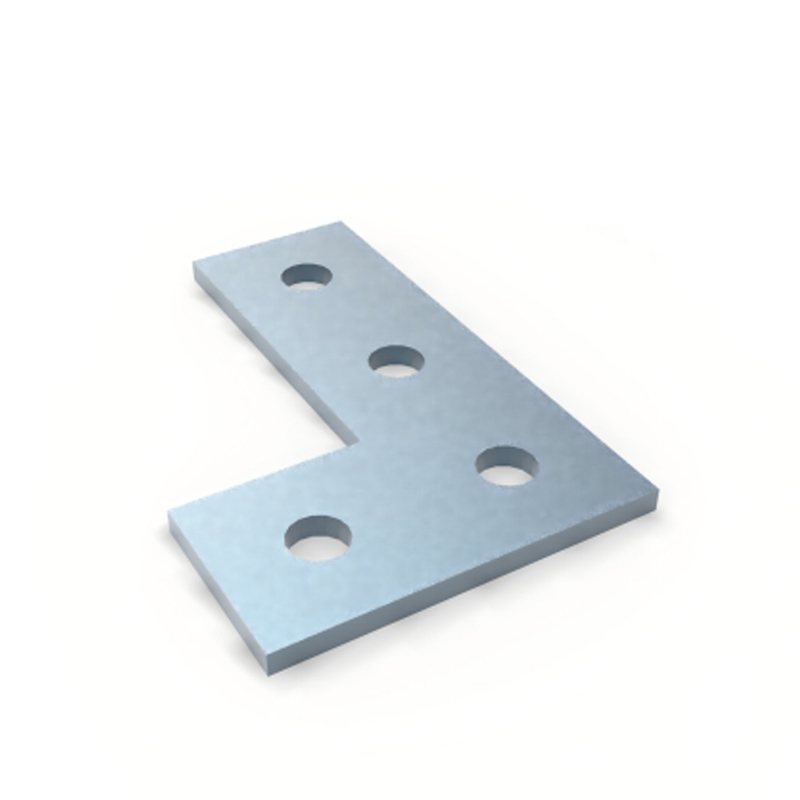

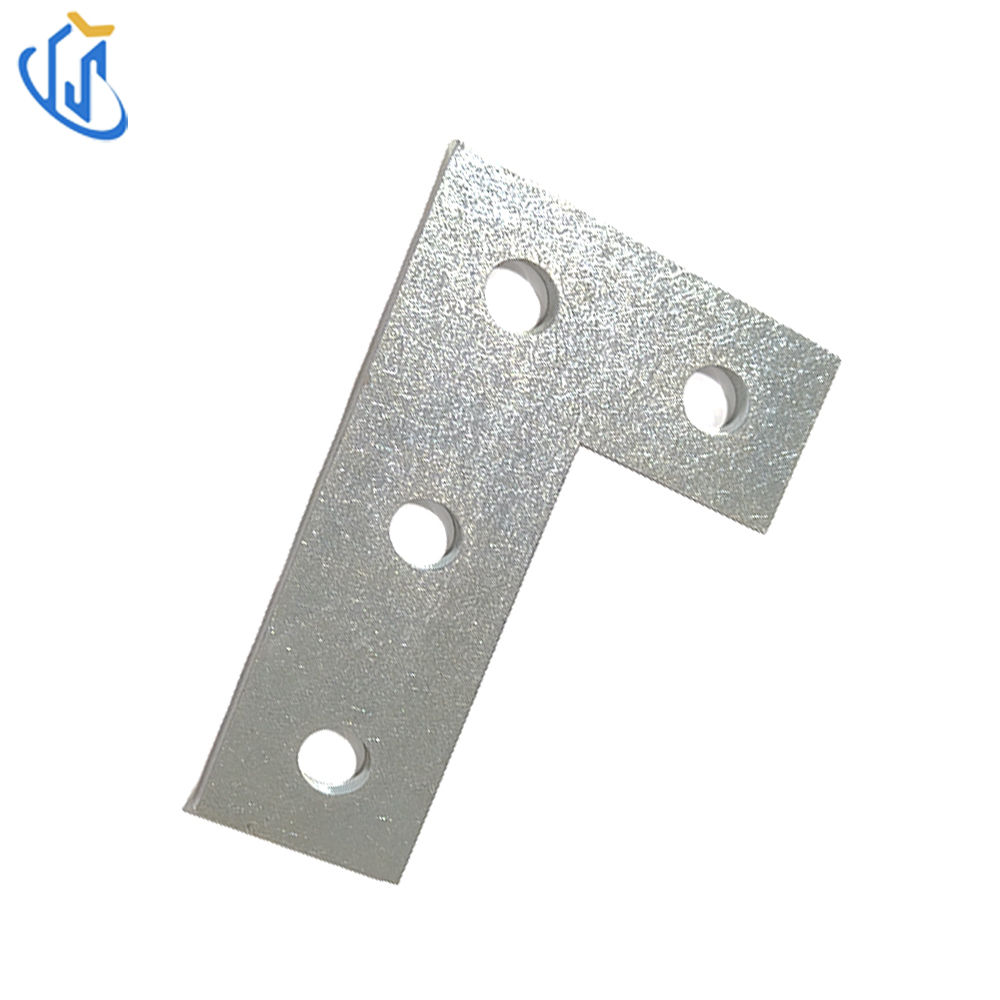

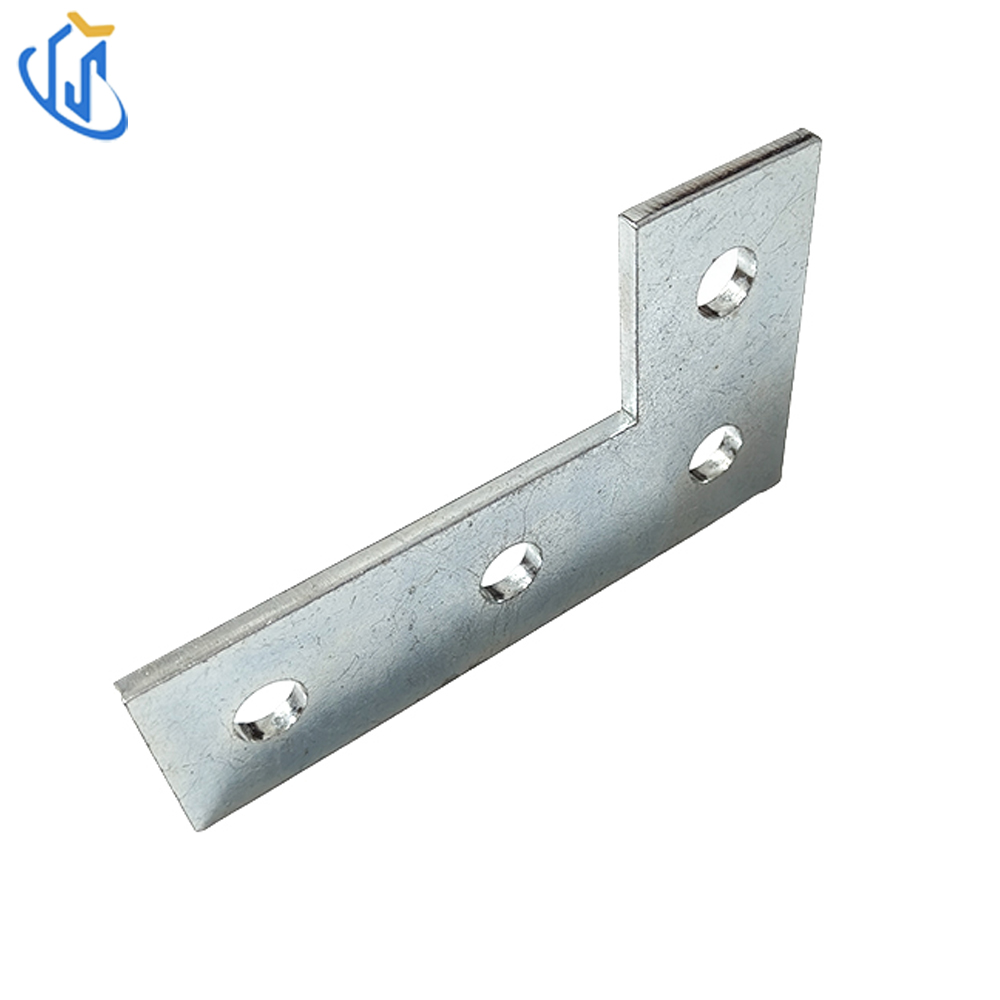

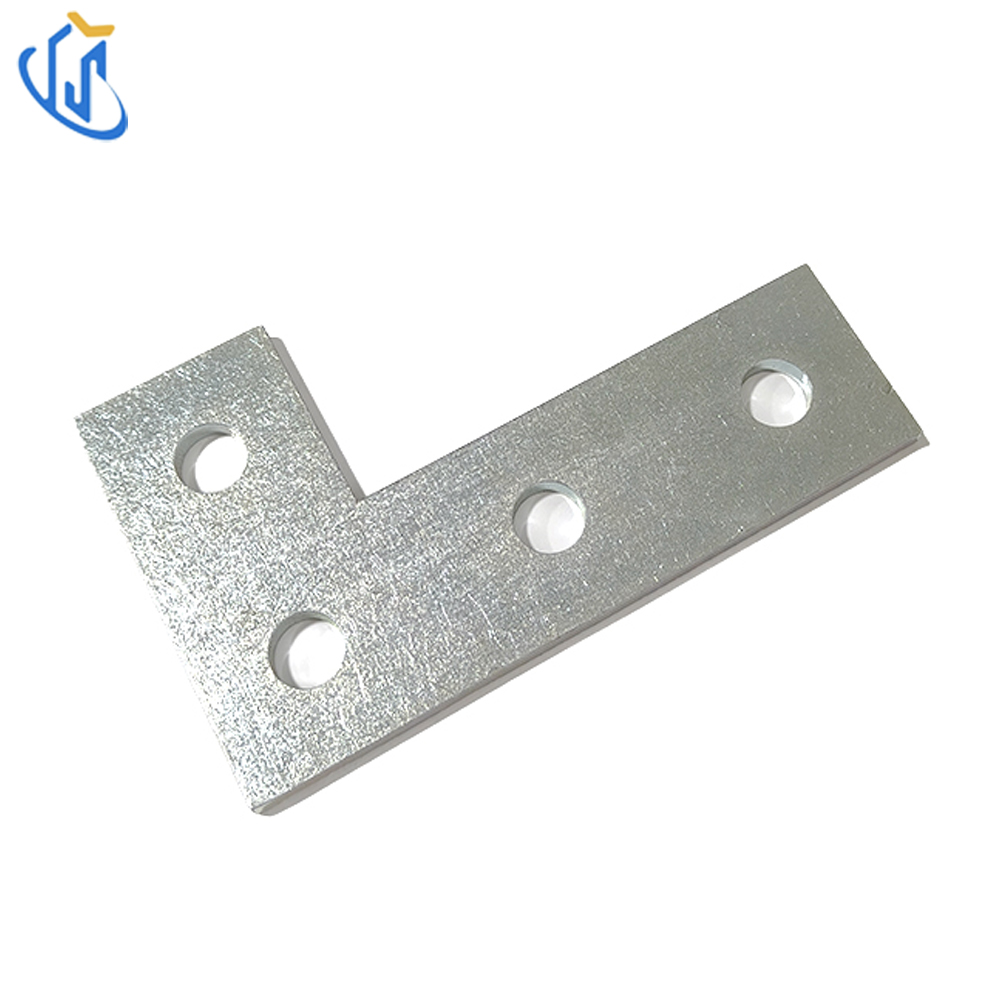

UTT7403 4홀 플랫 플레이트 피팅은 스트럿 채널 프레임용 특수 연결 액세서리입니다. 고강도 탄소강으로 제작된 이 제품은 건조한 실내, 습한 환경, 실외의 부식성 환경에 적응할 수 있도록 세 가지 표면 처리 기능을 제공합니다. 전문적인 평판 구조와 4개의 사전 드릴링된 구멍을 갖춘 이 제품은 2개의 스트럿 채널이 교차하는 90도 모서리에 완벽하게 들어맞아 매립형 설치와 안정적인 연결을 구현합니다.
표준 사양으로 제공되며 특수 프레임 디자인을 위한 맞춤형 크기를 지원합니다. 전기 기계, HVAC 및 구조 프레임 프로젝트에서 스트럿 채널 프레임의 코너 조인트에 널리 사용되며 프레임 안정성을 효과적으로 강화합니다.
핵심 기능: 수평이고 견고한 조립을 위해 90도 모서리에 두 개의 스트럿 채널을 연결합니다.
원료: 고강도 탄소강
표면 마감: 흑색 마감 / 전기 아연 도금 / 용융 아연 도금(HDG)
설치 특징: 교차하는 두 개의 채널 립 상단에 꼭 맞습니다.

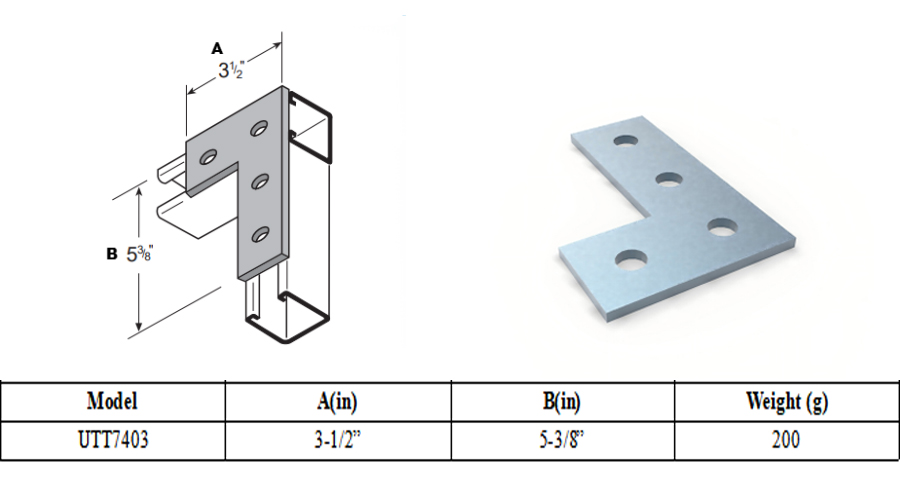

표준 크기: 3-1/2'(A) × 5-3/8'(B)
맞춤 서비스: 요청 시 맞춤 크기를 이용할 수 있습니다.
목 |
사양 |
|---|---|
모델 |
UTT7403 시리즈 |
원료 |
탄소강 |
표면 처리 |
검정색 / 전기아연도금 / 용융아연도금(HDG) |
표준 치수 |
A: 3-1/2', B: 5-3/8' |
단위 중량 |
200g |
맞춤화 |
사용자 정의 크기 지원 |
주요 응용 프로그램 |
스트럿 채널 프레임을 위한 90° 코너 연결 |
샘플 공급 |
무료 사전 주문 테스트 샘플 제공 |
1.스트럿 채널 시스템: 파이프라인 지원 프로젝트의 다양한 C 채널 프레임을 위한 90도 코너 연결.
2.전기 설치: 케이블 트레이 및 전기 장비의 금속 프레임용 모서리 보강 피팅입니다.
3.HVAC 엔지니어링: 공기 덕트 및 파이프라인 지지 프레임의 코너 조인트용 연결 액세서리입니다.
4.구조적 프레임: 경량 금속 프레임 시스템을 위한 플러시 연결 구성요소입니다.
1. 스트럿 채널 크기와 프레임 스타일에 따라 적절한 UTT7403 플레이트를 선택하십시오.
2. 교차하는 두 개의 버팀대 채널의 90도 모서리에 평판을 놓고 채널 립과 같은 높이를 유지합니다.
3. 네 개의 구멍을 스트럿 채널의 장착 구멍에 맞춥니다.
4. 볼트, 너트를 삽입한 후 균일하게 조여 모서리 연결을 마무리합니다.
5. 어셈블리를 점검하여 간격이 없고 안정적인 연결이 있는지 확인하십시오.
1. 스트럿 채널 연결 피팅에 대한 일반 제조 표준을 준수합니다.
2.Black, 전기 아연 도금 및 용융 아연 도금 마감재는 모두 국제 부식 방지 사양을 충족합니다.
3. 모든 제품은 배송 전에 치수 및 외관 검사를 통과합니다.
비용 효율적인 실내 사용을 위한 블랙 마감; 일반 습한 지역에서는 전기 아연 도금; 실외 및 부식성이 심한 환경을 위해 용융 아연 도금 처리되어 있습니다.
돌출부 없이 채널 립에 밀착되어 프레임을 깔끔하게 유지하고 공간 간섭을 방지합니다.
균일한 힘 분포는 코너 조인트의 견고성과 안정성을 크게 향상시킵니다.
공통 채널을 위한 표준 크기와 특수 엔지니어링 요구 사항에 맞게 맞춤화된 크기입니다.
고강도 탄소강은 장기간 하중에 따른 변형에 강합니다.
모든 주류 스트럿 채널 및 기타 UTT 시리즈 액세서리와 일치합니다.
Q1: UTT7403에는 어떤 표면 마감을 사용할 수 있습니까?
A1: 세 가지 옵션: 흑색 마감, 전기 아연 도금, 용융 아연 도금.
Q2: 이 평판은 어떤 재질로 만들어졌나요?
A2: 고강도 탄소강으로 만들어졌습니다.
Q3: 이 제품의 주요 용도는 무엇입니까?
A3: 스트럿 채널 프레임의 90도 코너 연결에 사용됩니다.
Q4: 맞춤형 크기를 지원합니까?
A4: 그렇습니다. 우리는 필요에 따라 맞춤형 크기를 생산할 수 있습니다.
Q5: 표준 치수와 무게는 얼마입니까?
A5: 표준 크기: 3-1/2' × 5-3/8', 단위 중량: 200g.
