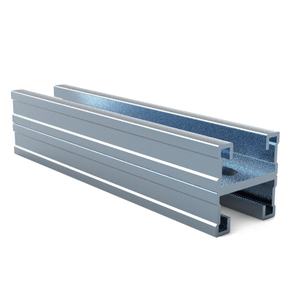

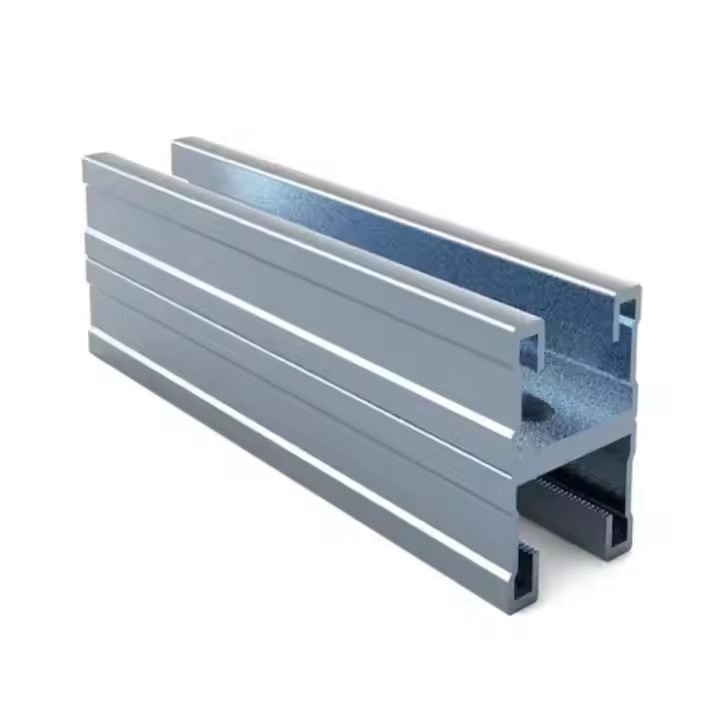

UTT7062D
TOTALMENTE
| Material: | |
|---|---|
| Superfície: | |
| Tamanho: | |
| Quantidade: | |
Função:
Adequado para uso em suportes pré-fabricados e sistemas de contraventamento sísmico.
Acabamento de superfície:
Galvanizado por imersão a quente / Eletrogalvanizado
Material:
Q235B / Chapa Galvanizada
Comprimento:
Comprimentos personalizados disponíveis mediante solicitação
Características do produto:
O projeto de reforço axial aumenta a estabilidade geral do aço do canal.
As bordas internas serrilhadas do canal funcionam com travas de canal para fornecer antiderrapante, resistência ao impacto e facilidade de instalação.
Marcações de escala auxiliar na superfície do canal facilitam a instalação e o processamento no local.
A galvanização por imersão a quente pós-formação oferece forte resistência à corrosão e uma aparência atraente.
Instalação rápida e fácil, compatível com vários tipos de sistemas MEP, incluindo tubulações de água, dutos de ar e bandejas de cabos.
A montagem flexível com outros acessórios permite diversas configurações de sistemas de suporte e cabides e ajustes no local.
| Propriedade | UTT7021D | UTT7041D | UTT7052D | UTT7062D | UTT7072D |
| Espessura da parede t [m]<2 | 2 | 2 | 2.5 | 2,5/2,75 | 2.75 |
| Área da seção transversal A [mm²] | 351.8262 | 517.2616 | 735.2874 | 883.1197 | 1030.952 |
| Peso [kg/m] | 2.9586 | 4.2588 | 6.0203 | 7.1941 | 8.3679 |
| Comprimento padrão [m] | 3/6 | 3/6 | 3/6 | 3/6 | 3/6 |
| Resistência ao escoamento fyk [N/mm²] | 300 | 290 | 300 | 295 | 290 |
| Tensão de tração admissível [N/mm²] | 195 | 188.5 | 195 | 191.75 | 188.5 |
| Tensão de cisalhamento admissível [N/mm²] | 112.5 | 108.75 | 112.5 | 110.625 | 108.75 |
| Módulo de elasticidade [kN/mm²] | 210 | 210 | 210 | 210 | 210 |
| Módulo de cisalhamento [kN/mm²] | 81 | 81 | 81 | 81 | 81 |
| Distância até a abertura da ranhura e₁ [mm] | 20.6 | 41.3 | 52 | 62.0519 | 72 |
| Distância até o slot traseiro e₂ [mm] | -20.6 | -41.3 | -52 | -62.0519 | -72 |
| Distância ao eixo de cisalhamento zm (A de G) [mm] | 0 | 0 | 0 | 0 | 0 |
| Momento de inércia Iy [cm⁴] | 8.5979 |
32.3072 |
71.2100 |
120.8188 |
188.2736 |
| Módulo de seção Wy1 [cm³] | 2.5557 |
7.8226 |
13.6942 |
19.4706 |
26.1491 |
| Módulo de seção Wy2 [cm³] | 2.5557 |
7.8226 |
13.6942 |
19.4706 |
26.1491 |
| Raio de giração ly [cm] | 1.2233 |
2.4992 |
3.1120 |
3.6988 |
4.2734 |
| Momento fletor admissível My [Nm] | 498.3527 |
1474.5547 |
2581.3625 |
3670.2079 |
4929.1073 |
| Momento de inércia Iz [cm⁴] | 9.2544 |
15.3611 |
22.3497 |
27.0975 |
31.8092 |
| Módulo de seção Wz1 [cm³] | 4.4815 |
15.3611 |
22.3497 |
27.0975 |
31.8092 |
| Módulo de seção Wz [cm³] | 4.5927 |
7.4388 |
10.8231 |
13.1135 |
15.4040 |
| Raio de giração rz [cm] | 1.6219 |
1.7233 |
1.7434 |
1.7511 |
1.7565 |
| Período | UTT7021D 41*21*20 | UTT7041D 41*41*20 | UTT7052D 41*52*25 | UTT7072D 41*72*25 | ||||
| L(mm) | F(kN)máx. | F(mm)L/200 | F(kN)máx. | F(mm)L/200 | F(kN)máx. | F(mm)L/200 | F(KN)máx. | F(mm)L/200 |
| 250 | 7.74 | 0.33 | 23.78 | 0.17 | 29.78 | 0.19 | 68.57 | 0.08 |
| 500 | 3.87 | 1.32 | 11.89 | 0.66 | 14.89 | 0.75 | 34.28 | 0.32 |
| 750 | 2.58 | 2.97 | 7.93 | 1.49 | 9.93 | 1.69 | 22.86 | 0.73 |
| 1000 | 2 | 5.00 | 5.94 | 2.65 | 7.44 | 3.01 | 17.14 | 1.29 |
| 1250 | 1.06 | 6.25 | 4.76 | 4.14 | 5.96 | 4.70 | 13.71 | 2.02 |
| 1500 | 0.74 | 7.50 | 3.96 | 5.96 | 4.96 | 6.77 | 11.43 | 2.91 |
| 1750 | 0.54 | 8.75 | 3.33 | 8.75 | 4.41 | 8.75 | 9.80 | 3.96 |
| 2000 | 0.42 | 10.00 | 2.55 | 10.00 | 3.37 | 10.00 | 8.57 | 5.17 |
| 2250 | 0.33 | 11.25 | 2.02 | 11.25 | 2.67 | 11.25 | 7.62 | 6.55 |
| 2500 | 0.27 | 12.50 | 1.63 | 12.50 | 2.16 | 12.50 | 6.86 | 8.08 |
| 2750 | 0.22 | 13.75 | 1.35 | 13.75 | 1.79 | 13.75 | 5.98 | 13.75 |
| 3000 | 0.18 | 15.00 | 1.13 | 15.00 | 150 | 15.00 | 5.02 | 15.00 |
| 3250 | 0.16 | 16.25 | 0.97 | 16.25 | 1.28 | 16.25 | 4.28 | 16.25 |
| 3500 | 0.14 | 17.50 | 083 | 17.50 | 1.10 | 17.50 | 3.69 | 17.50 |
| 3750 | 0.12 | 18.75 | 0.73 | 18.75 | 0.96 | 18.75 | 3.21 | 18.75 |
| 4000 | 0.10 | 20.00 | 0.64 | 20.00 | 0.84 | 20.00 | 2.82 | 20.00 |
