كيفية اختيار ملحقات UTT المناسبة لتدعيم التأثير الزلزالي المتوافقة مع NFPA 13

مقدمة

بالنسبة لمصممي الهندسة الكهربائية والميكانيكية والمقاولين العامين ومحددي المواصفات الهندسية، فإن اختيار ملحقات دعم التأثير الزلزالي المؤهلة يحدد بشكل مباشر ما إذا كان نظام الحماية من الحرائق ونظام خطوط أنابيب التدفئة والتهوية وتكييف الهواء بالكامل يمكنه اجتياز فحص AHJ الرسمي بموجب رموز NFPA 13 وASCE 7. ستجلب الأجهزة الزلزالية غير المتطابقة غير المعتمدة مخاطر خفية لإزاحة خطوط الأنابيب تحت الأحمال الزلزالية وتؤدي إلى إعادة صياغة المشروع المكلفة. تحلل هذه المقالة بشكل شامل أربعة نماذج UTT المعتمدة بما في ذلك UTT10 ، UTT10Q، UTT071 وUTTH10. ويغطي مقارنة الشهادات ومواصفات المواد وبيانات سعة الحمولة وظروف العمل المطبقة. يتم استخراج جميع البيانات الفنية من رسومات المصنع الرسمية كمرجع موضوعي لاختيار النموذج.

تتمتع العديد من التركيبات الزلزالية الموجودة في السوق بمستويات اعتماد غير متسقة. قبل مطابقة النموذج، يرجى التحقق من حالة الاعتماد لكل نموذج بوضوح في الجدول أدناه.

ملخص شهادة النموذج

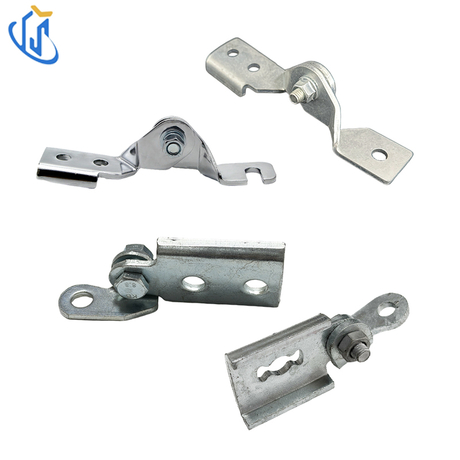

1 المادة الأساسية والمعلمات الفنية الكاملة لأربعة مرفقات UTT

الأجزاء المجهدة المصبوبة لجميع المنتجات الأربعة تعتمد حديد الدكتايل QT450، في حين أن مكونات اللوحة مصنوعة من الفولاذ الكربوني. الجلفنة الكهربائية هي تشطيب السطح القياسي. تحتفظ جميع التركيبات بفتحات مسمار موحدة مقاس 1/2 بوصة لتتناسب مع مسامير القص M12. يتم سرد المعلمات التفصيلية في الجدول أدناه.

قائمة المعلمات الأساسية الكاملة

لا ينطبق الطلاء المجلفن كهربائيًا إلا على البيئات الداخلية الجافة مثل المكاتب ومراكز التسوق. بالنسبة لمواقف السيارات تحت الأرض، ورفوف الأنابيب الخارجية والمناطق الساحلية ذات الضباب الملحي الثقيل، يتوفر التخصيص المجلفن بالغمس الساخن. يتمتع حديد الدكتايل QT450 بأداء أفضل ضد الصدمات من الحديد الزهر العادي ويمكنه تجنب التشقق تحت القوة الزلزالية الجانبية.

2 بيانات الحمل المعتمدة للتصميم الهندسي

الحمولة هي أساس التصميم الأساسي. لقد اجتاز UTT10 فقط اختبارات الحمل المتدرجة FM بزوايا تثبيت مختلفة. توفر UTT10Q وUTT071 وUTTH10 بيانات التحميل الثابت لـ UL فقط. تستخدم جميع الاختبارات أنبوب SCH40 مقاس 1 بوصة كعضو داعم.

UTT10 بيانات التحميل المقدرة UL وFM

بيانات تحميل UL لـ UTT10Q / UTT071 / UTTH10

يجب على المصممين التحكم في زاوية تركيب مجموعات دعامات التأرجح بين 30 درجة و59 درجة. إذا تجاوزت الزاوية هذا النطاق، سينخفض ​​الحمل الأفقي المسموح به بشكل ملحوظ. يجب تشديد براغي القص حتى ينقطع الرأس للوصول إلى معيار عزم الدوران المحدد.

3 مقارنة سيناريو التطبيق لأربعة نماذج UTT

تتوافق التصميمات الهيكلية المختلفة مع ركائز البناء المختلفة وظروف عمل خطوط الأنابيب. ويميز الجدول أدناه بوضوح المشاريع المناسبة لكل نموذج.

مقارنة مطابقة السيناريو النموذجي

تتبع جميع التركيبات الأربعة نفس خطوات التثبيت كما هو محدد في الرسومات الرسمية:

1. تأمين قاعدة التركيب بقوة لبناء العوارض الحاملة أو الألواح الخرسانية؛

2. ضع أنبوب تقوية SCH40 قياسي مقاس 1 بوصة في أخدود تثبيت القاعدة؛

3. قم بتركيب مسمار القص M12 وأحكم ربطه حتى ينقطع رأس المسمار.

4 ملاحظات هامة تتعلق بالتثبيت والامتثال في الموقع

ستؤدي العديد من أخطاء البناء النموذجية إلى إبطال أداء الحمل المعتمد وتؤدي إلى فشل الفحص:

1. لا يمكن أن تحل البراغي غير القياسية محل مسامير القص M12 المطابقة؛ التشديد غير الكامل بدون رؤوس الترباس المكسورة يفشل في متطلبات عزم الدوران؛

2. لا يمكن استخدام المنتجات المجلفنة كهربائيًا في بيئات الضباب الملحي الرطبة أو الساحلية على المدى الطويل؛ مطلوب التخصيص المجلفن بالغمس الساخن ؛

3. UTT10Q مناسب فقط للأسطح ذات العارضة H القياسية، وليس للركائز الخرسانية غير المستوية؛

4. تم تصميم UTTH10 للأنابيب الرئيسية الثقيلة بدلاً من الأنابيب الفرعية الصغيرة لتجنب هدر المواد؛

5. يجب تجميع نظام الدعم الزلزالي الكامل بقنوات دعامة ومشابك أنابيب متطابقة.

   سلسلة المشبك الأنابيب الزلزالية

5 خدمة دعم كاملة من تقنية Utterly TY Intelligent Technology

تتخصص تقنية TY Intelligent Technology تمامًا في تصنيع أجهزة تقوية مقاومة الزلازل المتوافقة مع معايير NFPA 13. نحن نقدم حزم دعم كاملة لـ UTT10 وUTT10Q وUTT071 وUTTH10.

تشمل خدماتنا الفنية والتجارية الشاملة ما يلي:

• استكمال أوراق البيانات الرسمية وتقارير اختبار UL وCE وFM لتقديم العطاءات وفحص AHJ؛

• حساب الحمل المجاني واختيار النموذج بناءً على رسومات خطوط الأنابيب الخاصة بالعميل والظروف الهيكلية؛

• توريد عينة لاختبار الحمل قبل المشروع؛

• الإنتاج بالجملة والمعالجة السطحية المضادة للتآكل حسب الطلب؛

• تصنيع المعدات الأصلية وتصنيع التصميم الشخصي الصب المخصص ومعالجة الأبعاد.

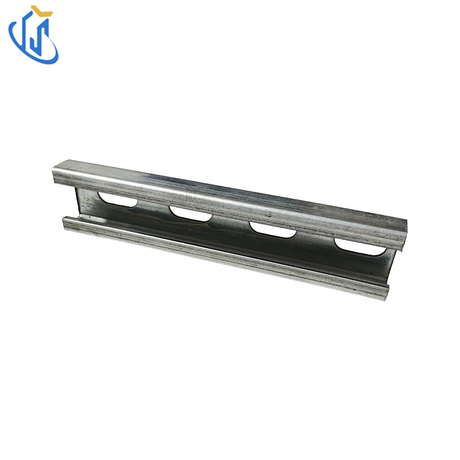

يمكن لجميع ملحقات UTT الأربعة المعتمدة أن تشكل أنظمة كاملة لتقييد الزلازل MEP جنبًا إلى جنب مع قنوات الدعامة ومشابك الأنابيب وسلسلة أدوات التثبيت.

نظام متكامل للحماية من الحرائق ضد الزلازل

خاتمة

يساعدك اختيار ملحقات دعم التأثير الزلزالي UTT المعتمدة بشكل صحيح على تجنب المخاطر الزلزالية وتأخير فحص المشروع. يعد UTT10 الحاصل على شهادات UL وFM وCE الثلاثية هو الخيار الأفضل لمشاريع الفحص عالية المستوى. توفر UTT10Q وUTT071 وUTTH10 حلولاً مستهدفة للهياكل الفولاذية والركائز الخرسانية وخطوط الأنابيب شديدة التحمل على التوالي.
