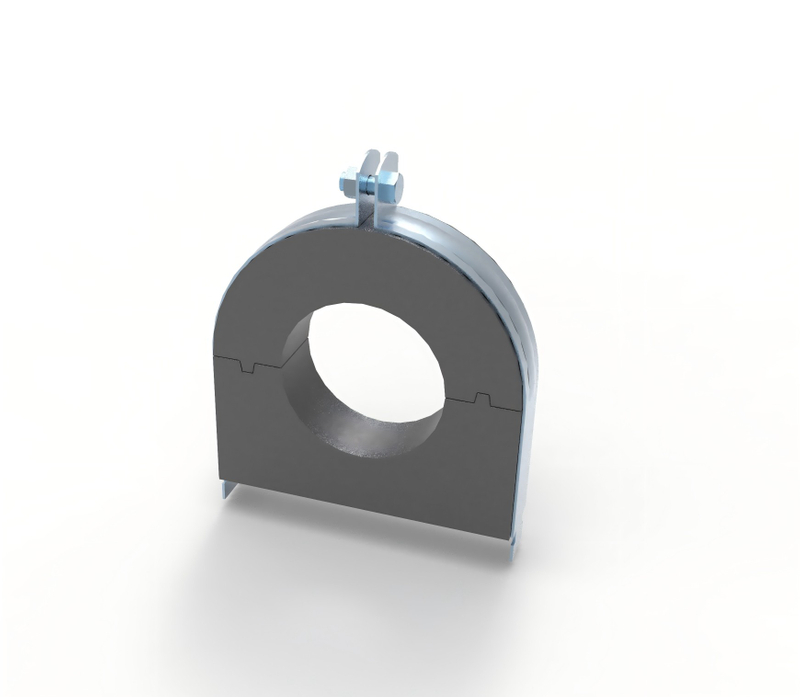

مشبك الأنابيب العازلة لتأمين الأنابيب الاهتزازية

نظرة عامة على المنتج

تم تصميم مشبك الأنابيب العازل للقيام بأكثر من مجرد تثبيت الأنابيب في مكانها - فهو يحمي نظام الأنابيب بأكمله ويثبته ويطيل عمره. تم تصميمه بطبقة عازلة مدمجة، فهو يخلق قبضة ناعمة وثابتة حول الأنبوب، مما يقلل من الاهتزاز، ويمنع التآكل، ويحافظ على الكفاءة الحرارية.

عند تركيبها، تحتضن البطانة المبطنة سطح الأنبوب بلطف، مما يمنع التلامس القاسي من المعدن إلى المعدن. أثناء التشغيل، لن تسمع صوت خشخشة أو تشعر بحركة غير مرغوب فيها - مجرد نظام هادئ ومتحكم يعمل تمامًا كما هو مقصود.

سواء تم استخدامه في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، أو خطوط الأنابيب الصناعية، أو البنية التحتية للبناء، فإن هذا المشبك يحول نقطة تثبيت بسيطة إلى حل حماية طويل الأمد. إنه ليس مجرد مكون، بل هو ضمان للأداء والسلامة والمتانة.

تطبيقات مشبك الأنابيب العازلة

يستخدم بشكل أساسي لتأمين الأنابيب الاهتزازية بمشابك الأنابيب. الأنبوب مغلف بالكامل بمقعد مطاطي مرن، مما يزيل بشكل فعال نقاط الاتصال الصلبة ويقلل الاهتزاز. مناسب للاستخدام في أنظمة الأنابيب ذات الضغط العالي والمنخفض، وأنظمة الحماية من الحرائق، وأنظمة التبريد والتكييف، بالإضافة إلى تركيبات الأسلاك والكابلات الكهربائية.

ميزات المنتج

1. يوفر تخفيفًا ممتازًا للاهتزاز، وتقليل الضوضاء، والعزل.

2. سهل التركيب ومثالي للتخطيطات الموفرة للمساحة والفعالة من حيث التكلفة من خلال السماح بالتركيب المحكم من الأنابيب إلى الأنابيب.

3. يستخدم الهيكل الفولاذي للقناة لتحسين أداء الحمل.

4. فعال بنفس القدر لتركيبات الأنابيب العمودية.

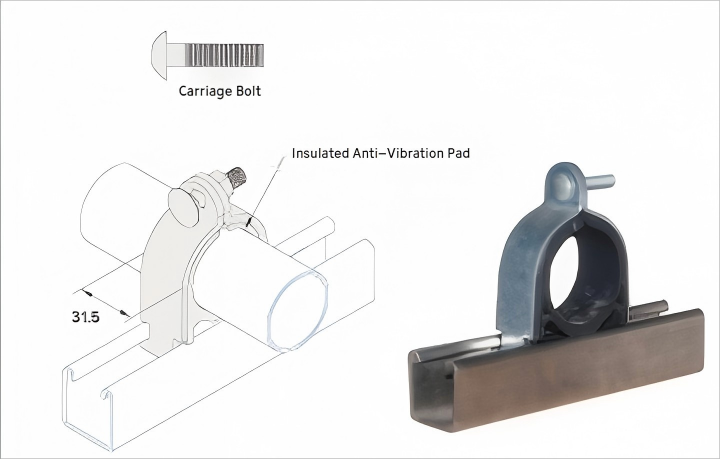

معلمات المنتج

نموذج	التطوير التنظيمي (م)	سماكة	الترباس النقل	ث/100
UTT8003	19.1-21.7	1.5 م	موكس25	7
	25.0-27.2	1.5 م	موكس25	8
	31.8-34.0	2.0 ن	مبكس25	9
	38.1-42.7	2.0 ن	م6x25	9
	48.6-50.8	2.6 م	ميغابايت × 40	18
	60.5-63.5	2.5 ن	م8×40	21
	75.0-76.3	2.5 مليون	م8×40	24
	89.1-90.0	2.5 م	م8×40	27
	1082a-114.3	3.0 ن	الارتفاع 10 × 40	40
	125.0-139.8	3.0 ن	م10×40	47
	159.0-165.2	3.5 م	عرض 10 × 40	58
	200.0-216.3	3.5 م	م10×40	76

المواد:
فولاذ كربوني عالي الجودة/فولاذ مقاوم للصدأ

المعالجة السطحية:
مجلفن كهربائيًا (طلاء الزنك)، مجلفن بالغمس الساخن

معيار الجلفنة:
الحد الأدنى لسماكة طلاء الزنك 7 ميكرومتر للتشطيب المجلفن كهربائيًا؛
الحد الأدنى لسمك طلاء الزنك هو 45 ميكرومتر للتشطيب المجلفن بالغمس الساخن

وسادة معزولة مضادة للاهتزاز:
مصنوعة من المطاط الصناعي الحراري المقاوم

مادة الوسادة المعزولة:
مطاط صلب.

تصنيف درجة الحرارة:
45 درجة مئوية إلى +135 درجة مئوية

يتضمن المنتج:
مشبك + وسادة معزولة مضادة للاهتزاز + مسمار وصامولة للحمل

مزايا المنتج

تقليل الاهتزاز والتحكم في الضوضاء

في العديد من أنظمة الأنابيب، يؤدي الاهتزاز المستمر إلى الضوضاء والتآكل والفشل في نهاية المطاف. يقوم مشبك الأنابيب العازل هذا بامتصاص وتخفيف تلك الاهتزازات عند المصدر. تعمل الطبقة الداخلية المبطنة كمنطقة عازلة، مما يقلل من الضوضاء أثناء التشغيل ويخلق بيئة أكثر هدوءًا واستقرارًا - وهو أمر مهم بشكل خاص في المباني التجارية والمنشآت الحساسة.

حماية محسنة للأنابيب

الاتصال المباشر بين المشابك المعدنية والأنابيب يمكن أن يسبب الخدوش والتآكل والضرر على المدى الطويل. هذا المشبك يزيل هذا الخطر. تمنع الطبقة العازلة التآكل وتحمي سطح الأنبوب، مما يزيد من عمر الخدمة ويقلل تكاليف الصيانة بمرور الوقت.

الحفاظ على الكفاءة الحرارية

يعد فقدان درجة الحرارة والتكثيف من التحديات الشائعة في أنظمة الأنابيب. ومن خلال دمج العزل مباشرة في المشبك، فإنه يساعد في الحفاظ على ظروف درجة حرارة ثابتة ويقلل من هدر الطاقة. وهذا يجعلها ذات قيمة خاصة في أنظمة التدفئة والتهوية وتكييف الهواء والتبريد حيث تكون الكفاءة مهمة.

تركيب سهل وآمن

مصمم للاستخدام العملي، يوفر المشبك تثبيتًا ثابتًا وآمنًا مع الحفاظ على سهولة التركيب. يسمح هيكلها بالتركيب السريع دون تعديلات معقدة، مما يوفر الوقت أثناء التثبيت ويضمن نتائج متسقة عبر المشاريع.

الفرق من مشابك الأنابيب القياسية

ميزة	مشبك أنابيب العزل	مشبك الأنابيب القياسي
حماية الأنابيب	بطانة مبطنة تمنع الضرر	الاتصال المعدني المباشر
الحد من الضوضاء	تخميد اهتزاز ممتاز	الحد الأدنى من التحكم في الضوضاء
الكفاءة الحرارية	يحافظ على العزل	لا يوجد دعم العزل
متانة	عمر أطول للأنابيب	ارتفاع خطر التآكل

التعليمات

ما الذي يجعل هذا المشبك مختلفًا عن المشابك القياسية؟

تقلل الطبقة العازلة المدمجة من الاهتزاز، وتحمي سطح الأنبوب، وتحسن الكفاءة الحرارية، مما يجعلها حلاً أكثر تقدمًا.

هل يمكن استخدامه في الهواء الطلق؟

نعم، مع طلاء مقاوم للتآكل، فإنه يعمل بشكل جيد في البيئات الخارجية والرطبة.

هل التخصيص متاح؟

نعم، نحن ندعم المواد والأحجام والمعالجات السطحية المختلفة بناءً على متطلباتك.
