UTT18
تماما
| مادة: | |
|---|---|
| لون: | |
| عينة: | |
| شهادة: | |
| ينهي: | |
| كمية: | |

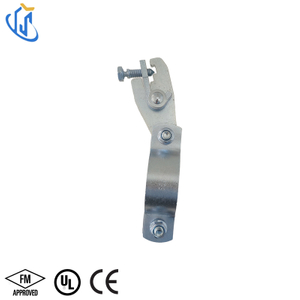

في البيئات الزلزالية وعالية الاهتزازات، لا يعد الاستقرار مجرد مطلب، بل هو مسؤولية. تم تصميم مشبك التثبيت الجانبي السريع U لتوفير اتصال سريع وآمن وموثوق لأنظمة التثبيت الجانبي، مما يضمن بقاء الأنابيب والمكونات الهيكلية ثابتة في مكانها عندما يكون الأمر أكثر أهمية.
في اللحظة التي تقوم فيها بتثبيته، ستشعر بالفرق: قبضة نظيفة ودقيقة، واتصال صلب من المعدن إلى المعدن، وإحساس 'القفل' المطمئن الذي يشير إلى القوة والموثوقية. تم تصميم هذا المشبك لتحقيق الكفاءة والسلامة، وهو يحول التركيبات المعقدة إلى عمليات سلسة وواثقة - مما يوفر الوقت مع تعزيز سلامة النظام.
مصممة لتدعيم الأنابيب ضد التأثير والاضطرابات الزلزالية. يُشكل مكون ربط الأنابيب في نظام دعامة التأرجح المستخدم جنبًا إلى جنب مع تركيب المرفق الهيكلي لتصنيع UTT، ويتم ضمه مع عنصر أنبوب التدعيم مجموعة كاملة من دعامة التأرجح. تم تصميم مجموعات دعامات Sway للتركيب وفقًا لـ NFPA 13 وتعليمات التثبيت الخاصة بالشركة المصنعة.
| المعلمة | مواصفة |
| اسم المنتج | U المشبك تستعد الجانبية السريعة |
| مادة | حديد الدكتايل QT450 |
| يكتب | أنبوب الرش Sch 10، Sch 40، GB/T 3091، JIS G3454 |
| نوع الهيكل | المشبك على شكل حرف U |
| طلب | أنظمة التقوية الزلزالية الجانبية |
| مقاس | حجم الأنبوب 1½＂(40) إلى 8＂(200) |
| ينهي | المجلفن الكهربائي |
| الامتثال للمعايير | معايير التأهب الزلزالي |
| الموافقات |   |
يعمل تصميم التثبيت السريع على تقليل وقت التثبيت بشكل كبير مقارنةً بمشابك التثبيت التقليدية. يمكن للقائمين بالتركيب تأمين المكونات بسرعة دون إجراء تعديلات معقدة، مما يؤدي إلى تحسين كفاءة سير العمل في الموقع.
تم تصميم هذا المشبك خصيصًا لتطبيقات الدعامات الجانبية، ويضمن بقاء أنظمة الأنابيب مستقرة أثناء النشاط الزلزالي أو الاهتزاز الميكانيكي، مما يقلل من خطر الإزاحة أو التلف.
يوفر الهيكل على شكل حرف U قوة تثبيت متوازنة، وتوزيع الضغط بالتساوي عبر سطح الأنبوب. وهذا يمنع الانزلاق ويحافظ على الاستقرار على المدى الطويل تحت الأحمال الديناميكية.
من خلال تقليل وقت التثبيت وتقليل متطلبات الصيانة، يساعد المشبك على تقليل تكاليف المشروع الإجمالية مع الحفاظ على معايير الأداء العالية.
| أقصى حمل للتصميم من UL | |||||
حجم الأنابيب |
رطل. |
ك ن |
بالوزن. كل |
||
1＂ (25 مم) أنبوب دعامة |
|||||
رطل. |
كجم |
||||
1½ |
( 40) |
680 |
(3.02) |
1.23 |
( 0.56) |
2 |
(50) |
680 |
(3.02) |
1.36 |
( 0.62) |
2½ |
(65) |
680 |
(3.02) |
1.45 |
( 0.66) |
3 |
(80) |
680 |
(3.02) |
1.54 |
( 0.70) |
4 |
(100) |
680 |
(3.02) |
1.76 |
( 0.80) |
5 |
(125) |
1090 |
(4.84) |
2.16 |
( 0.98) |
6 |
(150) |
1370 |
(6.09) |
2.20 |
( 1.00) |
8 |
( 200) |
1370 |
(6.09) |
2.79 |
( 1.27) |
الخطوة 1 |
خطوة 2 |
 |
 |
ثَبَّتَ:
مشبك الأنبوب مع وصلة الأنبوب والملحقات الأخرى كما هو موضح في الشكل؛ تستخدم ملحقات UTT18 أنبوب sch40 مقاس 1 بوصة؛ قم بربط الصواميل حتى 40 ~ 45 نيوتن · م بمجرد تركيب الصواميل الأربعة، يكتمل التثبيت. |
|
يتم تطوير منتجاتنا بناءً على سيناريوهات التطبيق الواقعية، مما يضمن أداءً موثوقًا به في ظل الظروف الصعبة.
نحن نتبع عمليات مراقبة الجودة الصارمة، بدءًا من اختيار المواد الخام وحتى الفحص النهائي، مما يضمن أداءً متسقًا للمنتج.
نحن نقدم حلولاً مخصصة لتلبية متطلبات المشروع المحددة، بما في ذلك تخصيص الحجم والمواد والمعالجة السطحية.
يقدم فريقنا ذو الخبرة التوجيه الفني والخدمة سريعة الاستجابة، مما يساعدك على اختيار المنتج المناسب وتحسين التثبيت.
المشبك متوفر بأحجام متعددة لاستيعاب أقطار الأنابيب المختلفة. ويمكن أيضا توفير أحجام مخصصة.
نعم، مع التشطيبات المجلفنة أو المطلية، فإنه يعمل بشكل موثوق في البيئات الخارجية والتآكل.
قطعاً. وهو مصمم خصيصًا لأنظمة تقوية الزلازل الجانبية، مما يضمن الاستقرار أثناء الاهتزازات أو الزلازل.
نعم، نحن ندعم التخصيص في المواد والحجم والمعالجة السطحية بناءً على متطلبات مشروعك.
