Přehled

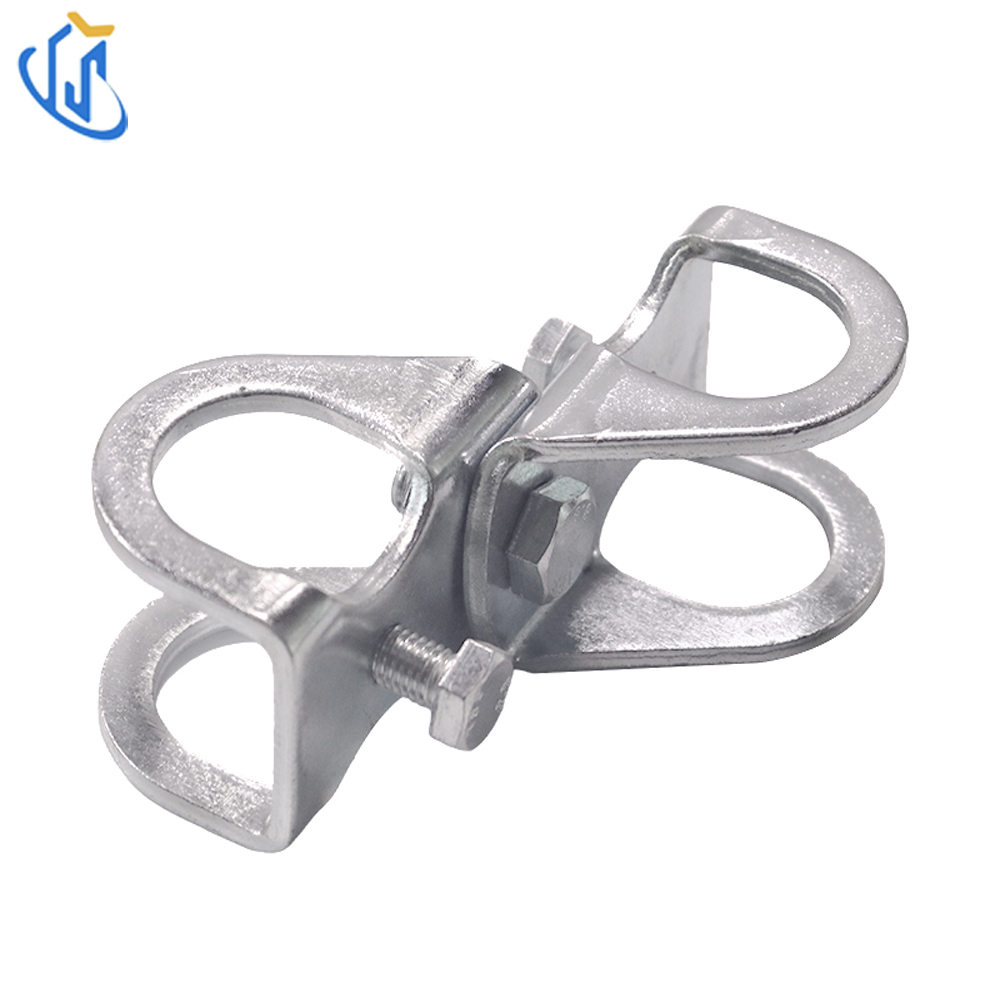

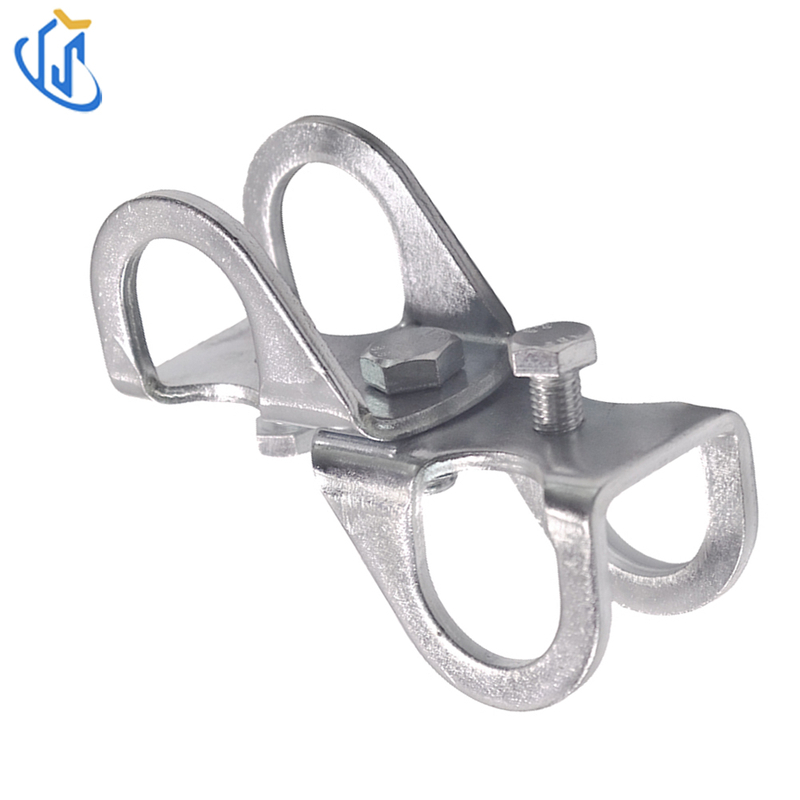

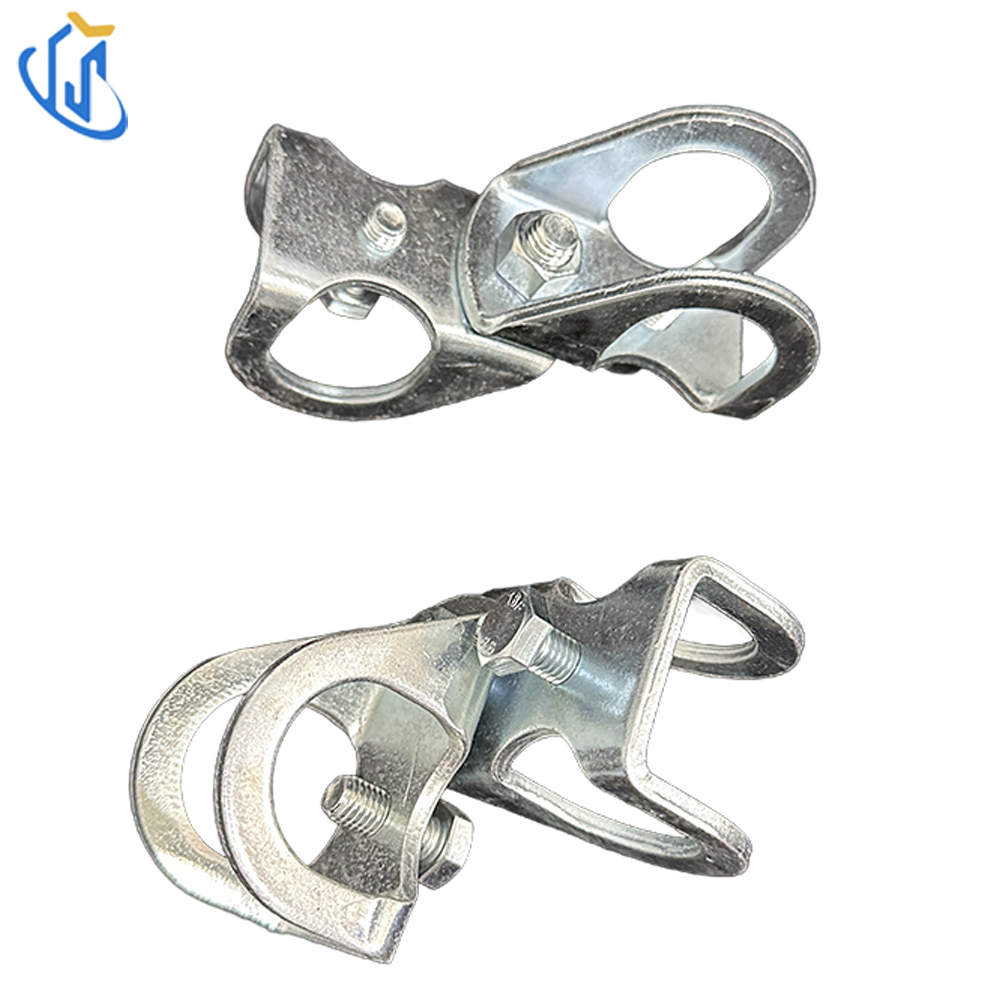

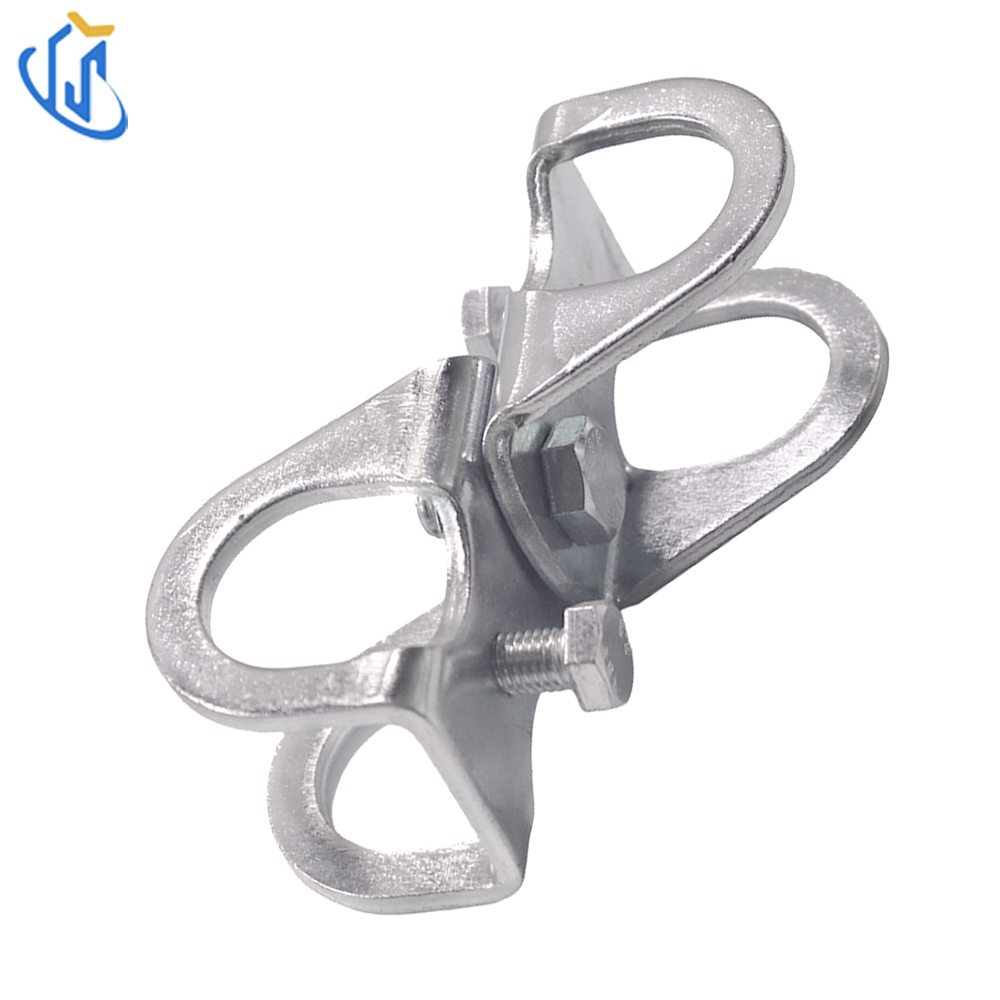

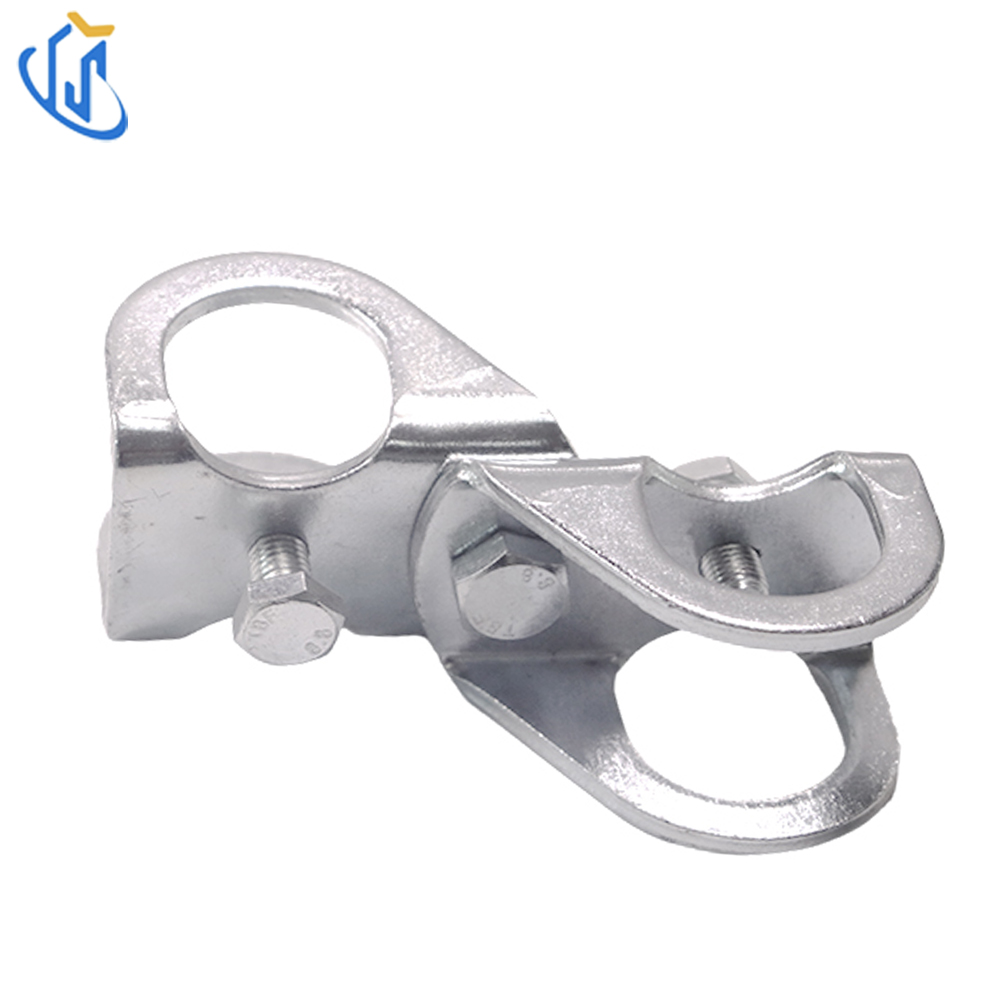

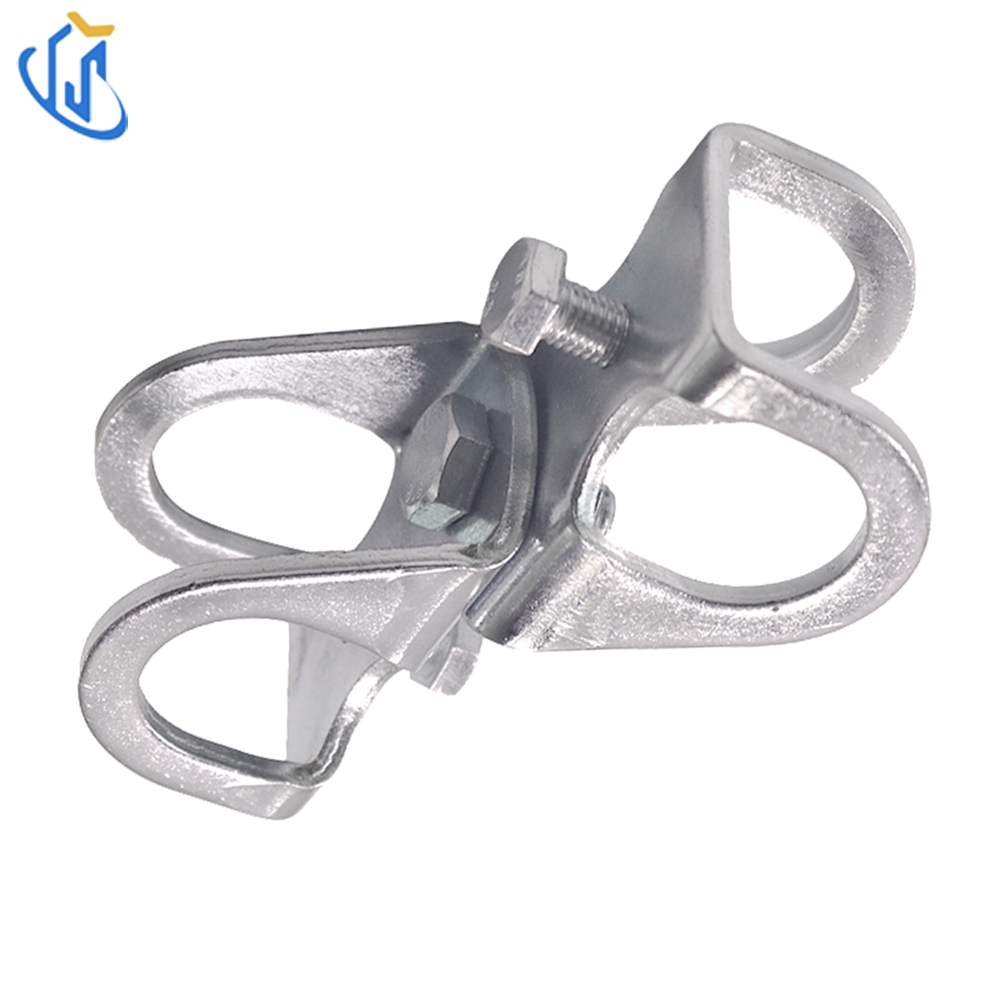

Čtyřcestný adaptér UTT90 je vícesměrná spojovací armatura z galvanizované uhlíkové oceli pro seizmické ztužení potrubí. Přijímá čtyřcestnou strukturu: nainstalujte svařovanou trubku DN25 do kulatých otvorů a zajistěte šrouby, spolupracujte s dvojitými U svorkami pro upevnění trubky pod úhlem 90 stupňů; náhradní dvě strany spojují nástěnné armatury do kompletního seizmického zádržného systému, široce používaného na protipožárních postřikovačích a potrubí MEP v rámci specifikace DN200.
Klíčové vlastnosti
Základní funkce: Čtyřcestné připojení pro 90° podpěru potrubí a nástěnné seismické ztužení
Surovina: Vysoce pevná uhlíková ocel
Povrchová úprava: Standardní pozinkovaný, k dispozici je vlastní nátěr
Max. použitelné potrubí: ≤DN200
Jmenovité maximální zatížení: 6800N
Odpovídající trubka: 1' standardní kruhová výztužná trubka
Tabulka parametrů produktu
| položky |
Specifikace |
| Model |
UTT90 |
| Materiál |
Uhlíková ocel |
| Povrch |
Žárově pozinkované/galvanizované, volitelná vlastní povrchová úprava |
| Použitelné potrubí |
Max DN200 |
| Maximální konstrukční zatížení |
6800N |
| Odpovídající výztužná trubka |
1' kruhová trubka, svařovaná trubka DN25 |
| Ochutnat |
Dostupné zkušební vzorky zdarma |
Aplikační scénáře
Systém protipožárních sprinklerů: Vícesměrné 90° seismické ztužení pro potrubí sprinklerů pod DN200.
2.MEP&HVAC: Komplexní podpora proti kývání pro vodovodní a ventilační potrubí.
3.Průmyslové projekty: Komplexní uspořádání potrubních spojů v továrních a komerčních budovách.
Průvodce instalací

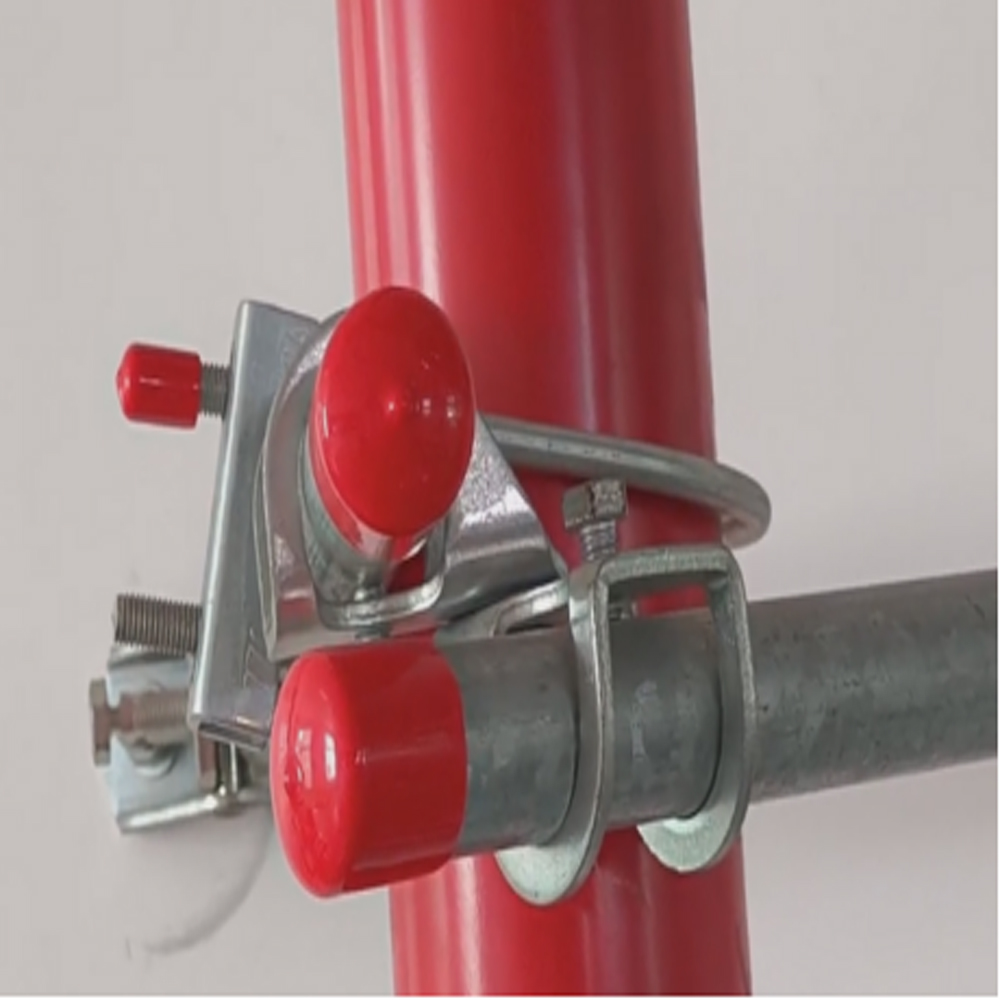

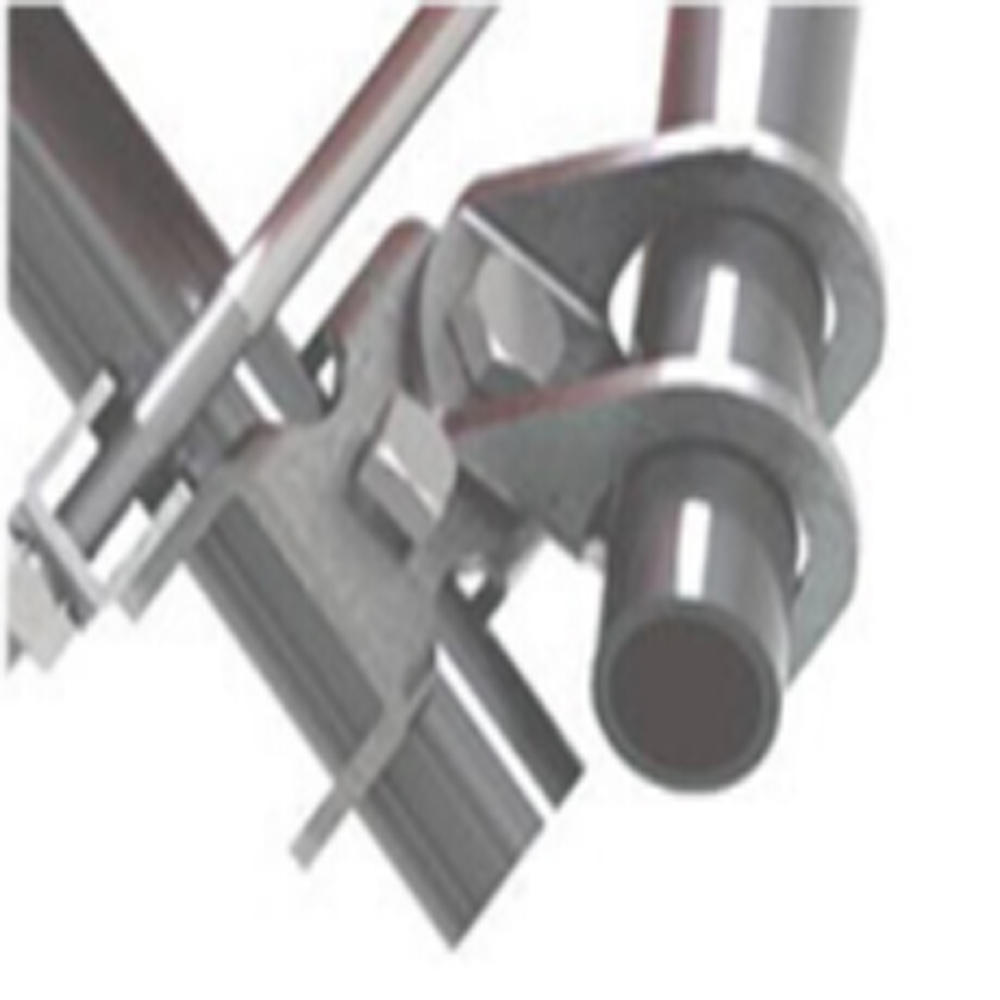

Do vyhrazených kruhových otvorů tělesa UTT90 vložte svařovanou ztužující trubku DN25.
Upevněte upevňovací šrouby a sestavte dvojité svorky typu U, abyste dosáhli polohy trubky 90°.
Připojte zbývající dva porty pomocí nástěnných konstrukčních nástavců.
Připojte 1palcovou kulatou výztužnou trubku a dokončete celkovou sestavu seismické podpory.
Před tlakovou kontrolou potrubí zkontrolujte dotažení všech šroubů.
Průmyslové certifikace
1. Vyhovuje mezinárodním seismickým kódům NFPA13, IBC, ASCE7
2. Pozinkovaný povlak splňuje standardní antikorozní průmyslové normy
3. Každý výrobek prochází kontrolou zatížení a rozměrů v továrně.
Hlavní výhody produktu
Unikátní čtyřcestný integrovaný design realizuje 90° pevné + dvě funkce ztužení stěny; přizpůsobitelná povrchová úprava uspokojuje různé požadavky prostředí; max 6800N stabilní ložisko pro potrubí DN200; dokonale se hodí svorky a konektory celé řady UTT.
FAQ
Q1: Hlavní funkce UTT90?
A1: Čtyřcestný adaptér pro podpěru potrubí 90° a seizmické vyztužení na zeď s 1' kruhovou trubkou.
Q2: Maximální použitelná velikost trubky?
A2: Vhodné pro průměr potrubí do DN200.
Q3: Maximální nosnost?
A3: Maximální zatížení návrhu až 6800 N.
Q4: Možnosti povrchu?
A4: Standardní galvanizovaná povrchová úprava na přání klienta. Povrchová úprava na míru.
