UTT90
SAMA SEKALI
| Warna: | |
|---|---|
| Bahan: | |
| Permukaan: | |
| Jumlah: | |

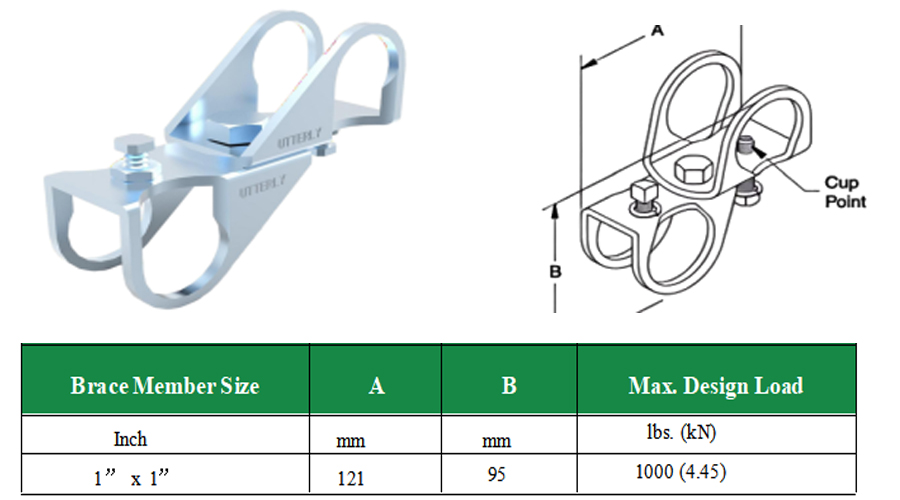

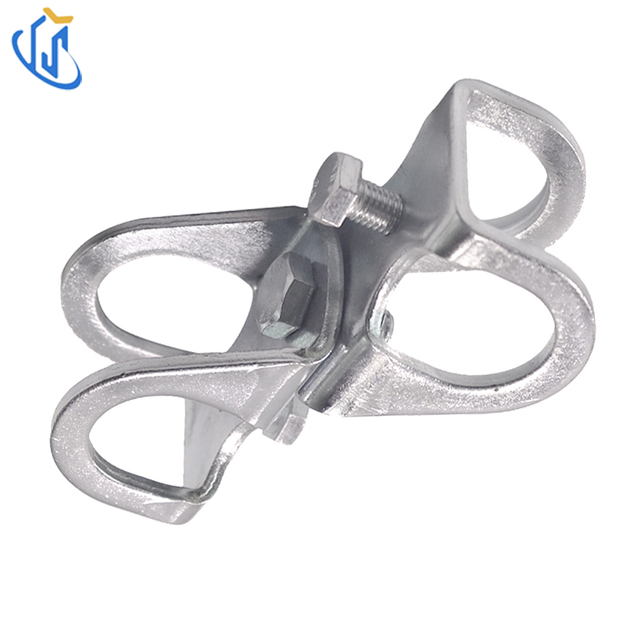

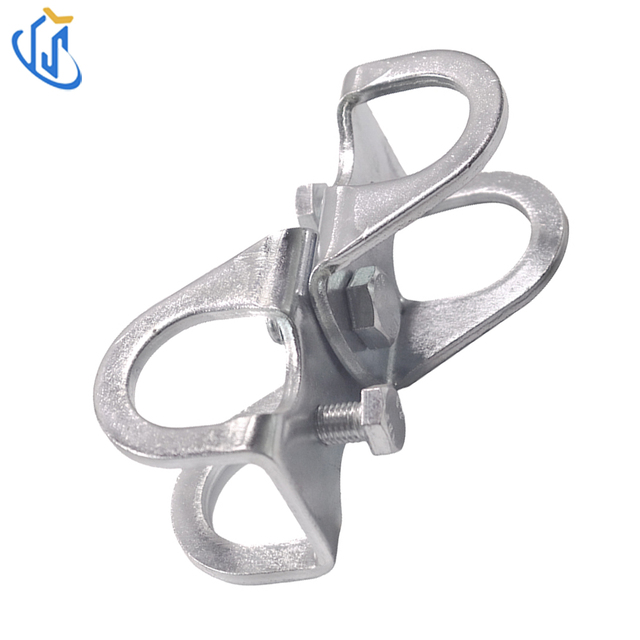

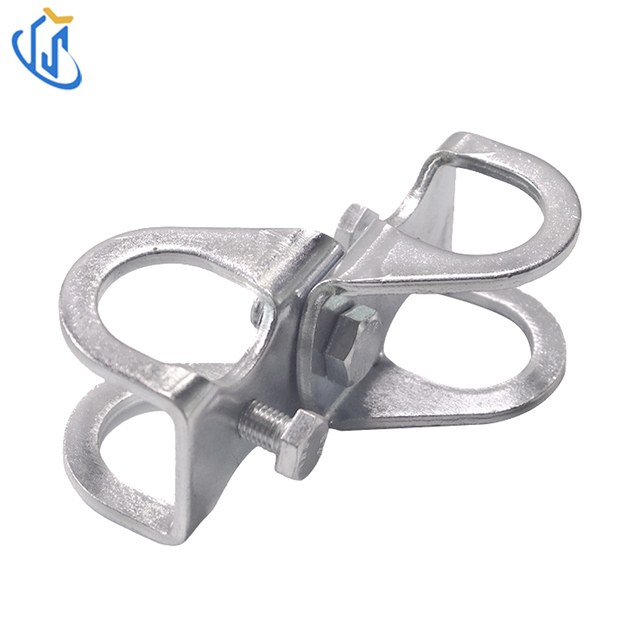

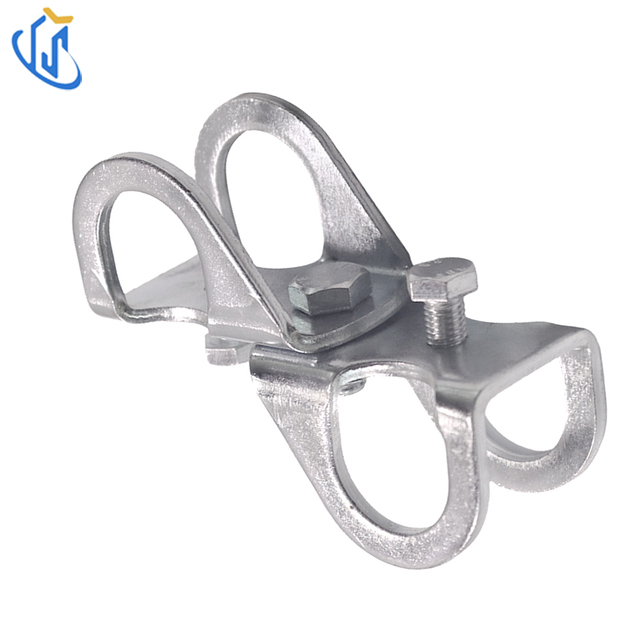

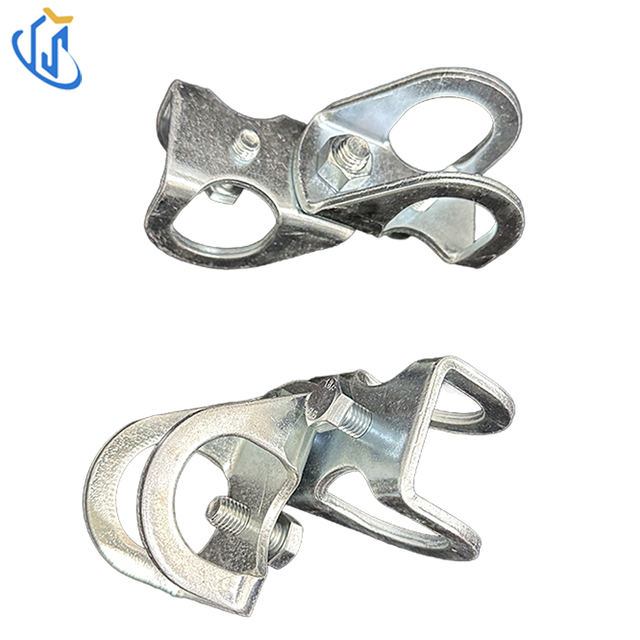

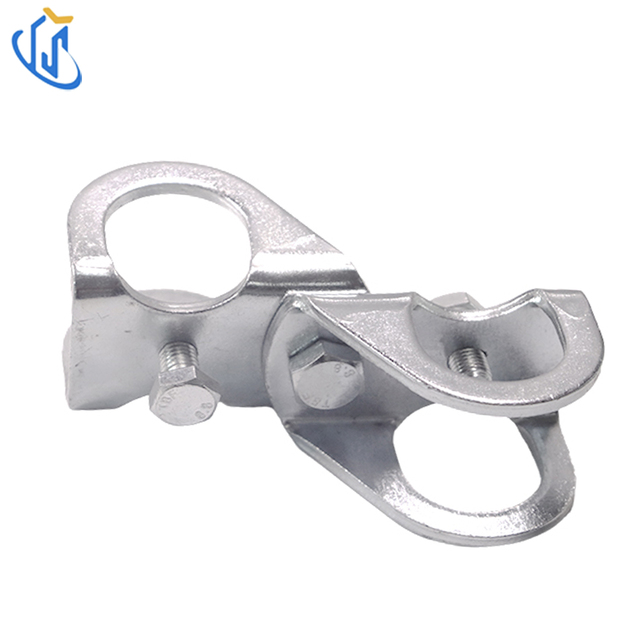

UTT90 adalah fitting penghubung multi-arah baja karbon galvanis untuk penyangga seismik pipa. Adaptor empat arah Ini mengadopsi struktur empat arah: pasang pipa las DN25 ke dalam lubang bundar dan kunci dengan baut, bekerja sama dengan klem U ganda untuk pemasangan pipa 90 derajat; cadangan dua sisi sambungan dinding untuk melengkapi sistem penahan seismik penuh, banyak digunakan pada alat penyiram api dan pipa MEP dalam spesifikasi DN200.
Fungsi Inti: Sambungan empat arah untuk penyangga pipa 90° & penyangga seismik yang dipasang di dinding
Bahan Baku: Baja karbon berkekuatan tinggi
Permukaan Selesai: Tersedia lapisan galvanis standar dan disesuaikan
Pipa Maks yang Berlaku: ≤DN200
Nilai Beban Maks: 6800N
Pipa Pencocokan: 1' pipa penguat bulat standar
Barang |
Spesifikasi |
|---|---|
Model |
UTT90 |
Bahan |
Baja Karbon |
Permukaan |
Hot dicelup/elektro galvanis, finishing kustom opsional |
Pipa yang Berlaku |
Maks DN200 |
Beban Desain Maks |
6800N |
Pipa Penjepit yang Cocok |
1' pipa bundar, pipa las DN25 |
Mencicipi |
Sampel uji gratis tersedia |
1. Sistem Penyiram Kebakaran: Penguat seismik 90° multi-arah untuk pipa sprinkler di bawah DN200.
2.MEP&HVAC: Dukungan anti goyangan yang komprehensif untuk pipa ledeng dan pipa ventilasi.
3.Proyek Industri: Sambungan pipa tata letak yang rumit di pabrik dan bangunan komersial.

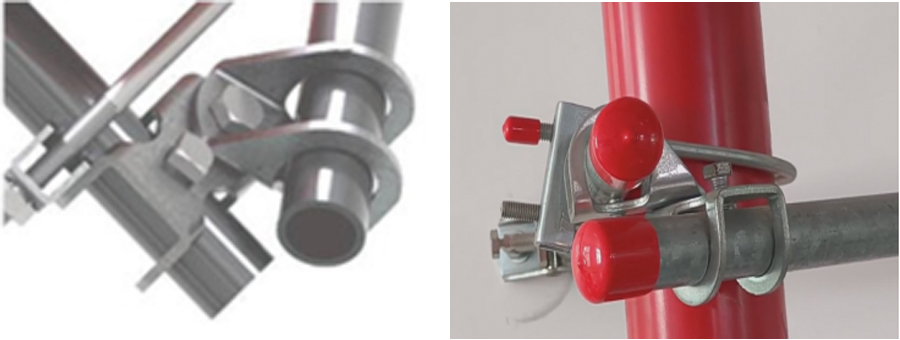

Masukkan pipa penguat las DN25 ke dalam lubang melingkar yang disediakan pada badan UTT90.
Kencangkan baut pemasangan dan rakit klem tipe U ganda untuk mewujudkan posisi pipa 90°.
Hubungkan dua port yang tersisa dengan sambungan struktural yang terpasang di dinding.
Hubungkan pipa penguat bundar 1 inci dan selesaikan keseluruhan rakitan pendukung seismik.
Periksa semua kekencangan baut sebelum pemeriksaan tekanan pipa.
1.Sesuai dengan kode seismik internasional NFPA13, IBC, ASCE7
2. Lapisan galvanis memenuhi norma standar industri anti korosi
3.Setiap produk melewati pemeriksaan beban dan dimensi pabrik.
Desain terintegrasi empat arah yang unik mewujudkan 90° tetap + penyangga dinding dua fungsi; perawatan permukaan yang dapat disesuaikan memenuhi tuntutan lingkungan yang berbeda; bantalan stabil maks 6800N untuk pipa DN200; sangat cocok dengan klem dan konektor seri UTT penuh.
Q1: Fungsi utama UTT90?
A1: Adaptor empat arah untuk penyangga pipa 90° dan penyangga seismik tetap di dinding dengan pipa bundar 1'.
Q2: Ukuran pipa maksimal yang berlaku?
A2: Cocok untuk diameter pipa dalam DN200.
Q3: Kapasitas beban maksimum?
A3: Desain beban maksimum hingga 6800N.
Q4: Opsi permukaan?
A4: Selesai galvanis standar, perawatan permukaan khusus berdasarkan permintaan klien.
