Výfukové systémy jsou nedílnou součástí spalovacích motorů, které jsou odpovědné za odvádění spalin pryč od motoru a snižují hluk a emise. Správné sevření výfukových trubek k sobě je klíčové pro zajištění bezpečného spojení bez úniků, které zachovává účinnost motoru a splňuje ekologické normy. Tento článek zkoumá komplexní metody a osvědčené postupy pro upínání výfukového potrubí a zdůrazňuje důležitost výběru správných materiálů a technik. Hlavní důraz bude kladen na využití Trubkové svorky , které jsou základními nástroji pro dosažení odolné montáže výfukového systému.
Výfukový systém se skládá z několika součástí, včetně výfukového potrubí, katalyzátoru, rezonátoru, tlumiče a výfukového potrubí. Tyto součásti spolupracují na odvádění výfukových plynů z motoru do zadní části vozidla. Integrita spojů mezi výfukovým potrubím je životně důležitá; jakékoli netěsnosti nebo odpojení mohou mít za následek snížení výkonu motoru, zvýšené emise a potenciální bezpečnostní rizika v důsledku vdechování toxických plynů.
Samotné výfukové potrubí je vystaveno extrémním teplotám a korozivním plynům, což vyžaduje robustní způsoby spojování. Upínání je běžná technika používaná pro spojování výfukových potrubí, která nabízí flexibilitu a snadnou údržbu ve srovnání se svařováním. Pochopení typů svorek a jejich správné aplikace je nezbytné pro každého, kdo se zabývá údržbou nebo instalací výfukového systému.
Svorky U-šroub patří mezi nejtradičnější typy používané ve výfukových systémech. Skládají se ze šroubu ve tvaru U a sedla, které po utažení spojí trubky dohromady. I když jsou nákladově efektivní a snadno se instalují, mohou při nadměrném utažení trubku deformovat, což znesnadňuje budoucí demontáž. Proto je důležité správné použití krouticího momentu, aby se zabránilo deformaci.
Páskové svorky poskytují širší upínací plochu a jsou navrženy tak, aby vytvořily těsnění bez deformace trubek. Jsou zvláště užitečné pro spojování trubek stejného průměru a jsou k dispozici v předem tvarovaných a plochých stylech. Páskové svorky jsou ideální pro aplikace, kde může být vyžadována demontáž, protože umožňují snadné odstranění bez poškození trubek.
Svorky V-band nabízejí bezpečné a nepropustné spojení vhodné pro vysoce výkonné výfukové systémy. Skládají se ze dvou přírub přivařených ke koncům trubek a svorky, která spojuje příruby dohromady. Svorky V-band jsou známé svou schopností odolávat vysokým teplotám a tlakům, díky čemuž jsou ideální pro přeplňované motory. Vyžadují však přesnou instalaci a jsou obvykle dražší.
Nerezová ocel je preferovaným materiálem pro výfukové svorky kvůli její odolnosti proti korozi a pevnosti při vysokých teplotách. Objímky na trubky z nerezové oceli jsou zvláště důležité v prostředích vystavených posypovým solím a vlhkosti, které mohou u menších materiálů urychlit korozi. Odolnost nerezové oceli zajišťuje delší životnost součástí výfukového systému.
Svorky z hliníkové oceli jsou cenově výhodnou alternativou k nerezové oceli. Nabízejí střední odolnost proti korozi díky povlaku ze slitiny hliníku a křemíku. I když nejsou tak odolné jako nerezová ocel, jsou vhodné pro oblasti s menším vystavením korozivním prvkům. Výběr mezi hliníkovou a nerezovou ocelí by měl být založen na podmínkách prostředí a požadavcích na výkon.
Před zahájením procesu upínání shromážděte všechny potřebné nástroje a materiály. To zahrnuje vhodný typ a velikost svorek, výfukové potrubí, momentový klíč a bezpečnostní vybavení, jako jsou rukavice a ochranné brýle. Ujistěte se, že vozidlo stojí na stabilním zvedáku nebo zvedáku, aby byl zajištěn bezpečný přístup k výfukovému systému.
Správné vyrovnání výfukového potrubí je zásadní pro zamezení úniků a zajištění dlouhé životnosti systému. Trubky by do sebe měly hladce zapadat, bez mezer nebo vychýlení. V případě potřeby použijte rozšiřovače nebo redukce výfukového potrubí, abyste dosáhli správného uložení. Tento krok je nezbytný před aplikací jakýchkoli svorek.

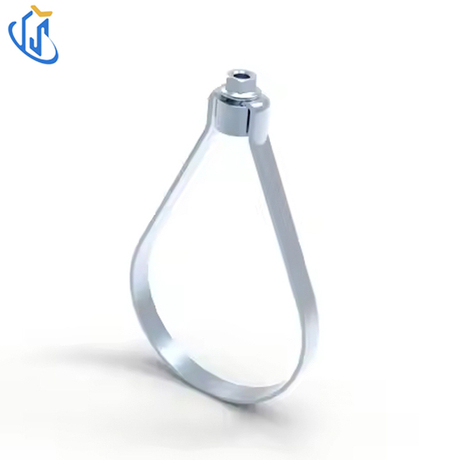

Jakmile jsou trubky vyrovnány, vyberte příslušnou svorku. Nasuňte svorku přes spoj a ujistěte se, že je vystředěná nad spojovacím bodem. Při použití svorky pro zavěšení trubek , umístěte je tak, aby poskytovaly další podporu tam, kde je to potřeba. Začněte rovnoměrně utahovat upínací matice, střídavě mezi stranami, abyste udrželi stejný tlak. Pomocí momentového klíče utáhněte svorky na výrobcem specifikované nastavení utahovacího momentu, abyste předešli nadměrnému utažení a možnému poškození.
Po upnutí zkontrolujte celý výfukový systém, zda nevykazuje známky nesouososti nebo mezer. Nastartujte motor a poslouchejte, zda nedochází k úniku výfukových plynů, což může znamenat uvolněnou svorku nebo nesprávné těsnění. Zjistíte-li netěsnost, nechte systém před opětovným nastavením svorek vychladnout. Je důležité znovu zkontrolovat točivý moment na svorkách poté, co výfukový systém prošel několika tepelnými cykly, protože tepelná roztažnost může ovlivnit těsnost svorky.
Častou chybou je přílišné utahování svorek, které může deformovat výfukové potrubí a vést k netěsnosti. Vždy používejte momentový klíč a dodržujte předepsané hodnoty utahovacího momentu. Dalším problémem je nesprávné čištění a příprava povrchů trubek před upnutím. Nečistota, rez nebo úlomky mohou bránit správnému utěsnění, proto zajistěte, aby spojované plochy byly čisté a hladké.
Použití správné velikosti svorky je nezbytné pro bezpečné spojení. Pro výběr vhodné svorky změřte vnější průměr výfukového potrubí. Příliš velké svorky neposkytnou dostatečnou těsnící sílu, zatímco příliš malé svorky nemusí sedět nebo by mohly poškodit trubky.
Nanesením prostředků proti zadření na závity svěrek lze zabránit korozi a usnadnit budoucí demontáž. Kromě toho zvažte použití svorek vyrobených z materiálů odolných proti korozi, jako je nerezová ocel, zejména v drsném prostředí.
V některých případech mohou být na spoje potrubí aplikovány před upnutím výfukové tmely nebo spojovací hmoty, aby se zlepšilo utěsnění. Tyto materiály jsou navrženy tak, aby odolávaly vysokým teplotám a měly by být používány podle pokynů výrobce.
Pružné spojky mohou absorbovat vibrace a tepelnou roztažnost ve výfukovém systému. Při upínání těchto součástí zajistěte, aby byly svorky správně umístěny a utaženy, aby nedošlo k úniku a zároveň byl umožněn nezbytný pohyb.
Správné upnutí výfukového potrubí k sobě je kritickým úkolem, který vyžaduje pozornost věnovanou detailům a dodržování osvědčených postupů. Výběrem vhodného typu svorky a materiálu, zajištěním přesného vyrovnání potrubí a použitím správného krouticího momentu lze dosáhnout bezpečného a odolného spojení. To nejen zvyšuje výkon a účinnost motoru, ale také přispívá k bezpečnosti a ochraně životního prostředí. Použití vysoce kvalitních komponentů jako např Trubkové svorky a nerezové objímky potrubí zajišťují dlouhou životnost a spolehlivost výfukového systému. Dodržováním pokynů uvedených v tomto článku mohou technici i nadšenci dosáhnout profesionálních výsledků při montáži a údržbě výfukového systému.
