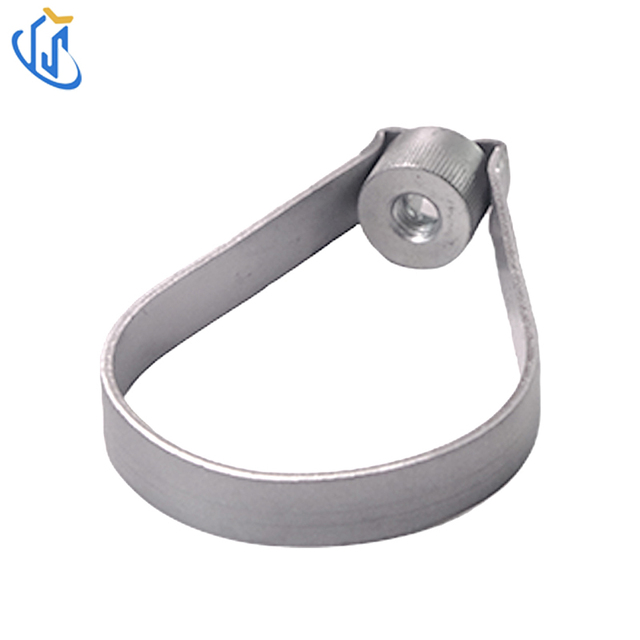

Zjednodušte instalace HVAC pomocí nastavitelných závěsů na pozinkované smyčky

Komerční projekty HVAC potrubí vyžadují maximální přesnost. Instalatéři čelí každodenní bitvě na staveništi. Musíte vyvážit přísné dodržování Division 23 a agresivní pracovní plány. Nenastavitelné způsoby odpružení způsobují velká zpoždění. Pevné systémy nutí posádky ztrácet drahocenné hodiny ručními korekcemi nadmořské výšky. Potřebujeme rychlejší a spolehlivější přístup. Nastavitelné pozinkované závěsy na trubky řeší tento frustrující problém. Poskytují standardizovaný, vysoce účinný způsob zavěšení. Můžete je použít pro neizolované i izolované potrubí. Tato příručka vyhodnocuje, jak posuzovat a specifikovat tyto kritické podpory. Naučíte se, jak je efektivně implementovat. Pokrýváme škálovatelné komerční instalace a komplexní projekty modernizace. Dodavatelé spoléhají na tyto komponenty, aby dodrželi přísné harmonogramy projektů.

Klíčové věci

• Efektivita práce: Otočné a nastavitelné mechanismy umožňují korekce výšky po instalaci bez demontáže trubky.

• Shoda a životnost: Pozinkovaná ocelová konstrukce je v souladu se standardními komerčními vnitřními požadavky (Divize 23) na nosnost a odolnost proti korozi.

• Rozsah použití: Ideální pro zavěšené horizontální trasy vyžadující specifické stoupání (např. vedení kondenzátu), i když pro limity zařízení s vysokými vibracemi je vyžadováno přísné hodnocení nosnosti.

• Zaměření na nákup: Užší výběr by se měl opírat o ověřené jmenovité zatížení, rozchod materiálu a kompatibilitu se stávající infrastrukturou závitových tyčí.

Hodnocení obchodního případu pro nastavitelné závěsy na trubky

Zásadní problém zavěšení HVAC spočívá v tuhém páskování. Nenastavitelné závěsy vedou přímo k nákladným přepracováním. Strukturální anomálie často mění zamýšlenou rozteč potrubí. To se při rekonstrukcích starších budov stává neuvěřitelně problematickým. Nerovné stropní roviny nutí dodavatele trávit hodiny přeřezáváním závitových tyčí. Potřebujeme chytřejší systémy odpružení, abychom těmto zpožděním zabránili.

Úspěšný podpůrný systém musí splňovat přísná kritéria úspěšnosti. Musí nabízet možnosti rychlé instalace. Potřebujete bezproblémovou vertikální nastavitelnost. Závěs musí udržovat strukturální integritu při pravidelné tepelné roztažnosti. Potrubí chlazené vody se neustále rozšiřuje a smršťuje. A Loop Pipe Hanger se těmto dynamickým posunům bezpečně přizpůsobí.

Podívejme se pečlivě na poměr nákladů k výsledku. Pozinkované závěsy s smyčkou představují nižší náklady na materiál na jednotku. Ušetříte peníze ve srovnání s nákupem těžkých vidlicových závěsů. Skutečná hodnota pochází z rýhovaných matic. Tato otočná funkce výrazně zkracuje dobu ručního vyrovnávání. Pracovní doba výrazně klesá ve velkých komerčních podlažích.

Častá chyba: Vyvarujte se specifikování pevných pásových závěsů pro horizontální vedení kondenzátu. Chybí jim otočné nastavení potřebné pro rychlé korekce sklonu po instalaci. Budete mít problém projít kontrolou odvodnění.

Dodavatelé často podceňují kumulativní ztrátu času na statických závěsech. Nastavení pouze jednoho pevného závěsu trvá několik minut. Vynásobte to na tisíce lineárních stop. Ztratíte týdny produktivity. Otočné mechanismy eliminují tento mrtvý čas. Instalatéři jednoduše roztočí matici, aby dosáhli dokonalé výšky.

Srovnání řešení: Loop Hangers vs. Alternativní podpůrné systémy

Výběr správného způsobu zavěšení vyžaduje pečlivé srovnání. Různé aplikace vyžadují specifické tolerance zatížení. Podívejme se na to, jak se jim to hromadí.

Loop Pipe Hanger vs. Clevis Hangers

Prostřednictvím hodnotící čočky se závěsy smyček ukazují jako optimální pro základní nastavení. Fungují perfektně pro standardní vodovodní potrubí HVAC. Poskytují vysoce spolehlivou stacionární podporu potrubí. Clevis věšáky slouží úplně jinému účelu. Pro trubky s větším průměrem potřebujete vidlicové modely. Bezpečně zvládají výrazný boční pohyb. Snadno se do nich vejdou i těžší, silné izolační štíty.

Nastavitelné smyčky vs. perforované popruhy

Prostřednictvím další hodnotící čočky postrádá perforované páskování profesionální přesnost. Instalatéři tomu říkají instalatérská páska. Nesplňuje shodu s kódem pro velké zatížení. Nabízí nulovou nastavitelnost po instalaci. Naopak a Loop Pipe Hanger zajišťuje rovnoměrné rozložení zátěže. Pokaždé získáte spolehlivý a profesionální povrch.

Skeptická úvaha

Tyto věšáky nejsou univerzálním řešením. Těžké seismické zóny vyžadují velmi odlišné přístupy. Venkovní pobřežní prostředí vystavuje kovy drsnému slanému vzduchu. Inženýři musí specifikovat pevné vyztužení v oblastech náchylných k zemětřesení. Standardní galvanizované smyčky selhávají při vysokých vibracích. Alternativy z nerezové oceli předčí standardní galvanizované jednotky venku.

Tabulka analýzy podpůrných systémů

Splnění norem shody a nosnosti divize 23

Komerční prostředí přísně prosazuje bezpečnostní předpisy. Letiště, univerzity a městské budovy vyžadují soulad s divizí 23. Procházení technických specifikací zajišťuje bezpečné podepření potrubí. Inspektoři tyto komponenty pečlivě prověřují. Musíte projít těmito vizuálními kontrolami, abyste zajistili povolení k nastěhování.

Ověření materiálu zůstává kritickým krokem. Pozinkovaná ocel nabízí silnou ochranu zinkovým povlakem. Chrání před typickou vnitřní vlhkostí. Snadno odolává pravidelné kondenzaci HVAC. Tato kovová bariéra zabraňuje předčasné oxidaci. Rez rychle narušuje strukturální integritu. Galvanizace zastaví tuto degradaci dříve, než začne.

Musíte rozumět jmenovitým zatížením a bezpečnostním faktorům. Vždy ověřte výrobcem doporučené maximální zatížení (MRL). Nehádejte tyto provozní limity. Jasně zdokumentujte MRL pro kontrolu inspektorem. Zkušební laboratoře stanoví tyto limity za přísných podmínek.

Pamatujte, kde se obvykle vyskytují zranitelnosti systému. Nejslabším místem je zřídka samotný závěsný pás. Téměř vždy je to závitová tyč. Uchycení horní konstrukce často selhává jako první. Řádné inženýrství kontroluje celou zavěšenou sestavu. Hlavní zátěž nesou trámové svěrky a zápustné kotvy.

Nejlepší praxe: Vždy používejte správně dimenzované konstrukční kotvy. Přizpůsobte kapacitu zaváděcí kotvy přímo závitové tyči. Ujistěte se, že oba překračují MRL závěsu smyčky. To vytváří síť zavěšení zabezpečenou proti selhání.

Implementace v terénu: Dimenzování, úpravy rozteče a Retrofit reality

Systémy HVAC vyžadují vysoce přesné sklony. Potrubí kondenzátu musí dokonale odtékat samospádem. Zvládnutí odvodu kondenzátu zabraňuje vážnému poškození budovy vodou. Nastavitelná otočná matice se stane vaším nejlepším nástrojem. Dodavatelé mohou bez námahy mikro-upravit rozteč. To provedete poté, co trubka bezpečně spočívá v závěsu.

Scénáře modernizace představují jedinečné fyzické problémy. Stávající komerční infrastruktura má často nerovné stropní roviny. Předchozí dodavatelé za sebou nechávají chaotické cesty veřejných služeb. Smyčkové závěsy se bez problémů přizpůsobí těmto prostředím. Integrují se do stávajících zásuvných kotev. Můžete je připevnit ke stávajícím příchytkám nosníků pomocí standardních závitových tyčí.

Snížení rizika instalace chrání časovou osu vašeho projektu. Ujistěte se, že velikost potrubí přesně odpovídá specifikaci závěsu. Uvolněné závěsy způsobují dráždivé chrastění systému. Těsné závěsy způsobují velké namáhání potrubí. Stres vede k předčasné únavě materiálu.

Pro bezpečné nastavení výšky postupujte podle těchto konkrétních kroků:

1. Zavěste celou vodorovnou trubku volně přes všechny držáky.

2. Umístěte digitální torpédovou vodováhu bezpečně na povrch trubky.

3. Ručně otáčejte rýhovanou maticí na každém jednotlivém závěsu.

4. Jakmile dosáhnete požadovaného sklonu, pevně zajistěte konečnou výšku.

Při manipulaci s izolovanými měděnými nebo ocelovými trubkami postupujte opatrně. Před nákupem zajistěte správnou velikost. Musíte použít pevná izolační sedla. Někdy potřebujete zakřivené ochranné štíty. Izolaci ze skleněných vláken nestlačujte. Drcená izolace ztrácí tepelnou odolnost. Neohrožujte konstrukční pás věšáku vynucením nadměrné zátěže.

Logika nákupu: Určení správného závěsu pro projekt

Nákup vyžaduje přísnou logiku hodnocení. Kupující se nemohou spoléhat pouze na cenu. Musíte vybrat produkty na základě konkrétních fyzických rozměrů. Selhání zde okamžitě zastaví postup na pracovišti.

Klíčové dimenze hodnocení pro užší výběr:

• Gauge/Tloušťka: Ověřte skutečnou tloušťku oceli. Musí dokonale odpovídat vaší předpokládané klasifikaci zatížení. Tenký kov se pod velkou hmotností vody deformuje.

• Otočný mechanismus: Pečlivě zkontrolujte zachycenou matici vložky. Zamyká to bezpečně? Nesmí se strhnout pod tahem. Odizolované závity spouštějí trubky.

• Certifikace: Hledejte platný seznam UL. Zkontrolujte aktuální schválení FM. Tyto značky jsou velmi důležité. Aplikace, které se překrývají s požární ochranou, je vyžadují. Přísné upisování pojištění vyžaduje také ověřené laboratorní certifikáty.

Další kroky zajišťují absolutní úspěch projektu. Důkladně zkontrolujte plán potrubí nadcházejícího projektu. Určete přesné požadované velikosti závěsů na podlahu. Vyžádejte si od výrobce komplexní technické podklady. Před hromadným nákupem požádejte o lokalizovaný test tahem.

Úvahy o velikosti nákupu

Inženýři oceňují dodavatele, kteří předkládají přesné technické listy. Urychluje to schvalovací proces. Shromážděte včas všechny dokumenty o nosnosti. Uložte je digitálně pro rychlou referenci během inspekcí na místě.

Závěr

Nastavitelné pozinkované závěsy na trubky poskytují výjimečnou hodnotu. Slouží jako spolehlivá komponenta vyhovující kódu. Úspěšně standardizují komerční zavěšení potrubí HVAC. Tyto komponenty zefektivňují práci na místě díky rychlé nastavitelnosti. Eliminujete hodiny frustrujícího ručního přepracování.

Důsledné dodržování standardů velikosti však vyžaduje dlouhodobý úspěch. Musíte přísně dodržovat limity zatížení. Správná implementace zajišťuje trvanlivý systém. Chráníte budovu před katastrofálními poruchami potrubí.

Poraďte se se statikem v rané fázi plánování. Pečlivě si přečtěte všechny požadavky divize 23. Namapujte specifikace vašeho závěsu smyčky přesně na váš nadcházející plán potrubí HVAC. Kontaktujte technického obchodního zástupce ještě dnes, abyste dokončili svou strategii nákupu.

FAQ

Otázka: Jaký je rozdíl mezi standardním smyčkovým závěsem a otočným smyčkovým závěsem?

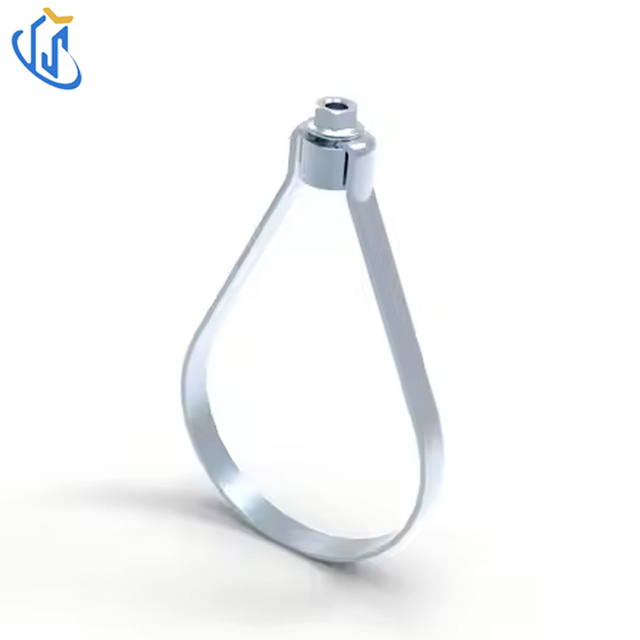

Odpověď: Otočná smyčka obsahuje nahoře zachycenou rýhovanou matici, která umožňuje montážníkovi otáčet závěsem a nastavit svislou výšku na závitové tyči bez demontáže trubky.

Otázka: Mohou být pozinkované závěsy na trubky použity venku?

Odpověď: Zatímco pozinkovaná ocel odolává korozi lépe než holá ocel, je primárně určena pro vnitřní, nekorozivní prostředí. Venkovní nebo vysoce korozivní aplikace obvykle vyžadují žárově zinkované nebo nerezové závěsy.

Otázka: Jak mohu velikost závěsu smyčky pro izolované potrubí HVAC?

Odpověď: Musíte dimenzovat závěs podle vnějšího průměru (OD) trubky plus tloušťky izolace a jakýchkoli požadovaných ochranných štítů nebo sedel, spíše než samotného průměru trubky.

Otázka: Jsou závěsy smyčkových trubek vhodné pro vertikální podporu potrubí?

Odpověď: Ne. Smyčkové závěsy jsou navrženy k zavěšení vodorovných potrubí. Vertikální trubky vyžadují stoupací svorky, které se spoléhají na třecí a konstrukční opěrné body, aby nesly zatížení.
