Pro projektanty MEP, generální dodavatele a inženýry výběr kvalifikovaných seismických výztuh přímo rozhoduje o tom, zda celý potrubní systém požární ochrany a HVAC může projít oficiální inspekcí AHJ podle kódů NFPA 13 a ASCE 7. Necertifikovaný neodpovídající seismický hardware přinese skrytá rizika posunu potrubí při seismickém zatížení a povede k nákladným přepracováním projektu. Tento článek komplexně analyzuje čtyři mainstreamové certifikované modely UTT včetně UTT10 , UTT10Q, UTT071 a UTTH10. Zahrnuje srovnání certifikace, specifikace materiálů, údaje o nosnosti a použitelné pracovní podmínky. Všechna technická data jsou získána z oficiálních továrních výkresů jako objektivní reference pro výběr modelu.
Mnoho seismických armatur na trhu má nekonzistentní úrovně certifikace. Před spárováním modelu si prosím v níže uvedené tabulce jasně zkontrolujte stav certifikace každého modelu.
Model |
UL |
FM |
CE |
|---|---|---|---|
UTT10 |
✅ |
✅ |
✅ |
UTT10Q |
✅ |
❌ |
✅ |
UTT071 |
✅ |
❌ |
✅ |
UTTH10 |
✅ |
❌ |
✅ |
Odlévací namáhané části všech čtyř produktů využívají tvárnou litinu QT450, zatímco deskové součásti jsou z uhlíkové oceli. Standardní povrchovou úpravou je galvanické zinkování. Všechny tvarovky si rezervují unifikované 1/2' otvory pro šrouby, aby odpovídaly střižným šroubům M12. Podrobné parametry jsou uvedeny v tabulce níže.
Model č. |
Celé jméno |
Hlavní materiál |
Povrchová úprava |
Kompletní certifikace |
Matched Pipe Standard |
Základní funkce |
|---|---|---|---|---|---|---|
UTT10 |
Univerzální nástavec pro vzpěru kolébání |
Uhlíková ocel + tvárná litina QT450 |
Elektrogalvanicky pozinkované |
UL, FM, CE |
Sch10, Sch40, GB/T 3091, JIS G3454 |
Univerzální příčná a podélná seismická spojka sladěná s výztuhou SCH40 |
UTT10Q |
C-svorka Strukturální nástavec |
Uhlíková ocel + tvárná litina QT450 |
Elektrogalvanicky pozinkované |
UL, CE |
Sch10, Sch40, GB/T 3091, JIS G3454 |
Integrovaná příchytka C nosníku, bez předvrtání pro ocelové nosníky H |
Standardní strukturální nástavec |
Uhlíková ocel + tvárná litina QT450 |
Elektrogalvanicky pozinkované |
UL, CE |
Sch10, Sch40, GB/T 3091, JIS G3454 |
Plochá základna pro upevnění na betonové nosníky a zapuštěné desky |
|
UTTH10 |
Heavy-Duty Structural Attachment |
Uhlíková ocel + tvárná litina QT450 |
Elektrogalvanicky pozinkované |
UL, CE |
Sch10, Sch40, GB/T 3091, JIS G3454 |
Zesílený vyztužený odlitek pro těžké vyztužení hlavního potrubí |
Elektrogalvanizovaný povrch je použitelný pouze pro suché vnitřní prostředí, jako jsou kanceláře a nákupní centra. Pro podzemní parkoviště, venkovní potrubní regály a pobřežní oblasti se silnou solnou mlhou je k dispozici žárově zinkované přizpůsobení. Tvárná litina QT450 má lepší odolnost proti nárazu než běžná litina a může zabránit praskání při boční seismické síle.
Nosnost je základním konstrukčním základem. Pouze UTT10 prošel zátěžovými testy se stupněm FM při různých montážních úhlech. UTT10Q, UTT071 a UTTH10 poskytují pouze údaje o statické zátěži UL. Všechny testy používají jako nosný prvek 1' trubku SCH40.
Klasifikace zatížení |
Jmenovitá hodnota |
Jednotka |
Hmotnost jednoho kusu |
|---|---|---|---|
Maximální konstrukční zatížení UL |
1885 |
lbs (8,38 kN) |
1,54 lb (0,70 kg) |
Zatížení FM (30°–44° instalační úhel) |
1490 |
lbs (6,62 kN) |
- |
Zatížení FM (45°–59° instalační úhel) |
1980 |
lb (8,80 kN) |
- |
Model |
Maximální konstrukční zatížení UL |
Jednotka |
Hmotnost jednoho kusu |
|---|---|---|---|
UTT10Q |
1885 |
lbs (8,38 kN) |
1,82 lb (0,83 kg) |
UTT071 |
1885 |
lbs (8,38 kN) |
2,22 lb (1,01 kg) |
1885 |
lbs (8,38 kN) |
1,96 lb (0,89 kg) |
Konstruktéři musí řídit úhel instalace sestav výkyvných vzpěr mezi 30° a 59°. Pokud úhel překročí tento rozsah, certifikované povolené horizontální zatížení výrazně klesne. Střižné šrouby musí být utaženy, dokud se hlava neodlomí, aby bylo dosaženo předepsané normy utahovacího momentu.
Různá konstrukční provedení odpovídají různým stavebním podkladům a pracovním podmínkám potrubí. Níže uvedená tabulka jasně rozlišuje vhodné projekty pro každý model.
Model |
Základní strukturální rys |
Použitelný typ budovy |
Doporučený stav potrubí |
|---|---|---|---|
UTT10 |
Integrovaný univerzální odlitek, trojité certifikace |
Nákupní centra, kancelářské budovy, obchodní komplexy |
Všechny odbočky a hlavní potrubí protipožárních sprinklerů, priorita pro projekty vyžadující kontrolu FM |
Vestavěná základna C-beam svorky |
Továrny na ocelové konstrukce, sklady |
Požární potrubí namontované na nosníku H, rychlá instalace na místě bez vrtání |
|
UTT071 |
Plochá spodní základna pro upevnění do betonu |
Podzemní parkoviště, obytné sklepy |
Trubky HVAC a sprinklerů upevněné na betonových stěnách a trámech |
UTTH10 |
Zesílený vyztužený odlitek |
Chemické závody, velké komerční budovy |
Požární hlavní potrubí DN150+ |
Všechny čtyři armatury se řídí stejnými instalačními kroky, jak je uvedeno na oficiálních výkresech:
Upevněte základnu tvarovky pevně k nosným trámům budovy nebo betonovým deskám;
Vložte standardní 1' výztuhu SCH40 do upínací drážky základny;
Namontujte střižný šroub M12 a utáhněte jej, dokud se hlava šroubu neodlomí.
Několik typických konstrukčních chyb způsobí neplatnost certifikovaného zatížení a povede k selhání kontroly:
Nestandardní šrouby nemohou nahradit přizpůsobené střižné šrouby M12; neúplné utažení bez zlomených hlav šroubů nesplňuje požadavky na utahovací moment;
Elektrogalvanizované výrobky nelze používat v dlouhodobě vlhkém prostředí nebo prostředí s pobřežní solnou mlhou; je vyžadována úprava žárovým zinkováním;
UTT10Q je vhodný pouze pro standardní povrchy nosníků H, nikoli pro nerovné betonové podklady;
UTTH10 je navržen pro těžké hlavní potrubí namísto malých odbočných potrubí, aby se zabránilo plýtvání materiálem;
Kompletní seizmický nosný systém musí být sestaven s odpovídajícími vzpěrnými kanály a trubkovými svorkami.
Utterly TY Intelligent Technology se specializuje na výrobu hardwaru pro seismické vyztužení v souladu s normami NFPA 13. Dodáváme kompletní podpůrné balíčky pro UTT10, UTT10Q, UTT071 a UTTH10.
Naše komplexní technické a obchodní služby zahrnují:
Kompletní oficiální datové listy, zprávy o zkouškách UL, CE a FM pro nabídky a kontrolu AHJ;
Volný výpočet zatížení a výběr modelu na základě klientských výkresů potrubí a konstrukčních podmínek;
Vzorová dodávka pro předprojektové zátěžové testování;
Hromadná hromadná výroba a přizpůsobená antikorozní povrchová úprava;
Vlastní odlévání a zpracování rozměrů OEM a ODM.

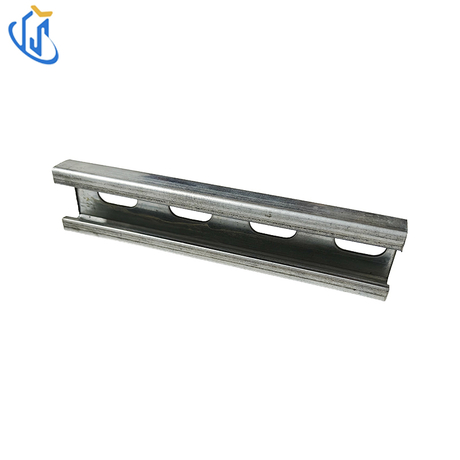

Všechna čtyři certifikovaná příslušenství UTT mohou tvořit kompletní seismické zádržné systémy MEP spolu s našimi podpěrnými kanály, trubkovými svorkami a řadou upevňovacích prvků.
Kompletní protipožární systém seismického ztužení
Výběr řádně certifikovaných nástavců seismických výztuh UTT vám pomůže vyhnout se seismickým nebezpečím a zpožděním při kontrole projektu. UTT10 s trojitými certifikacemi UL, FM a CE je nejlepší volbou pro vysoce standardní inspekční projekty. UTT10Q, UTT071 a UTTH10 poskytují cílená řešení pro ocelové konstrukce, betonové podklady a potrubí pro velká zatížení.
