UTT14
NAPROSTO
| Typ závitových vložek: | |
|---|---|
| Velikost: | |
| Použití: | |
| Moq: | |
| Množství: | |

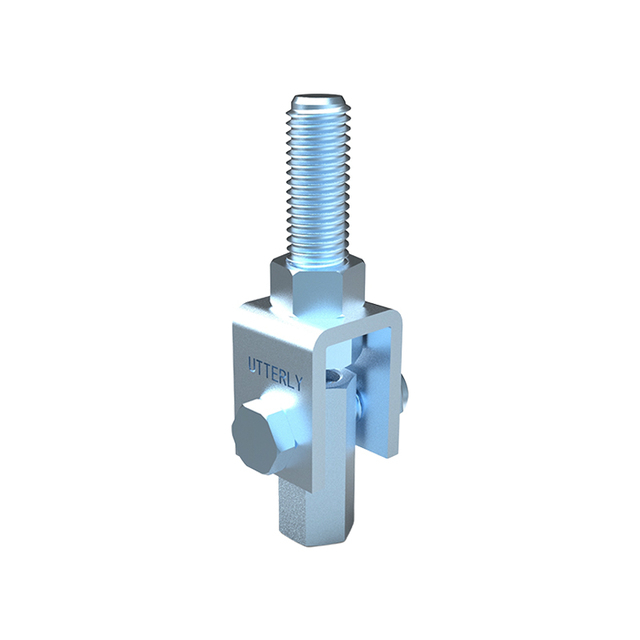

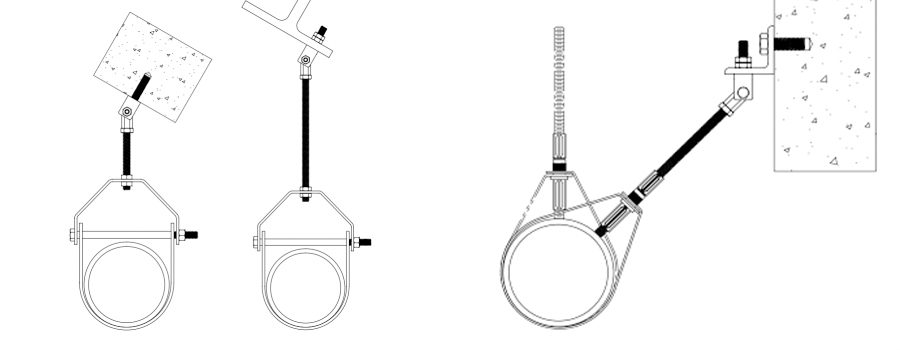

UTT14 je otočný nástavec určený k bočnímu uchycení odboček protipožárních sprinklerů. Připojuje se ke konstrukci budovy nebo konstrukčnímu nástavci a funguje jako klíčový komponent v sestavě zádržného systému odbočky. Výrobek omezuje horizontální pohyb odbočného potrubí, snižuje namáhání potrubních spojů a sprinklerových hlavic při seismických jevech nebo mechanických vibracích.
V protipožárních sprinklerových systémech jsou odbočná vedení zvláště náchylná k bočnímu pohybu. UTT14 to řeší tím, že poskytuje bezpečný záchytný bod, který udržuje potrubí na místě, aniž by omezoval nezbytnou tepelnou roztažnost nebo smršťování.
Vlastnost |
Specifikace |
|---|---|
Název produktu |
Otočný nástavec UTT14 (boční zádržný konektor) |
Model č. |
UTT14 |
Funkce |
Boční zábrana pro odbočky protipožárních sprinklerů |
Velikost tyče |
3/8 palce |
Velikost servisní linky |
1 palec až 4 palce |
Maximální zatížení |
1 000 liber |
Maximální délka závitové tyče |
29 palců |
Materiál |
Uhlíková ocel |
Dokončit |
Elektrogalvanicky pozinkované |
Hmotnost jednotky |
0,19 libry |
Aplikace |
Komerční budovy, průmyslová zařízení, parkovací domy, nemocnice, omezení odboček |
Zatížení (lb) • Hmotnost (lb) • Rozměry (v) |
|||
tyče Velikost |
Maximální zatížení |
Max závitová tyč |
Délka Hmotnost |
3/8' |
Omezení: 1 000 Závěs: Až 4 ' trubka |
Omezení: 29 Závěs: N/A |
0.19 |
UTT14 je vyroben z uhlíkové oceli s galvanicky pozinkovanou povrchovou úpravou. Konstrukce z uhlíkové oceli poskytuje dostatečnou pevnost pro aplikace bočního omezení. Elektrogalvanizovaný povlak nabízí ochranu proti korozi vhodnou pro vnitřní a chráněné prostředí.
Nástavec pasuje na 3/8 palcovou závitovou tyč. Při použití jako boční zádržný konektor je maximální nosnost 1 000 lb. Kompatibilita servisních linek se pohybuje od 1 palce do 4 palců a pokrývá většinu aplikací odboček v systémech protipožárních sprinklerů.
Každá jednotka váží pouze 0,19 lb, což usnadňuje manipulaci a instalaci. K instalaci nejsou potřeba žádné speciální nástroje.
UTT14 je vhodný pro boční omezení odboček v různých typech budov, včetně kancelářských budov, nákupních center, průmyslových zařízení, podzemních garáží a nemocnic.
Výrobek funguje dobře jak v nových stavebních projektech, tak v aplikacích s dodatečným vybavením, kde stávající odbočky vyžadují dodatečné vyztužení.
Lehký design, jednoduchá instalace a spolehlivý výkon bočních zádržných prvků dělají z UTT14 praktickou volbu pro aplikace odboček protipožárních sprinklerů. Elektrogalvanizovaná povrchová úprava zajišťuje dlouhodobou odolnost v typickém vnitřním prostředí.
1. S jakými rozměry potrubí UTT14 pracuje?
Hodí se pro servisní vedení od 1 palce do 4 palců, primárně se používá pro boční omezení odbočných vedení požárních sprinklerů.
2. Jaká je maximální zadržovací zátěž UTT14?
Maximální boční zatížení zádržného systému je 1 000 liber při použití jako konektor zádržného systému.
3. Na jakou velikost prutu pasuje UTT14?
Pasuje na 3/8 palcovou závitovou tyč.
4. Jaký je rozdíl mezi UTT14 a UTTH10?
UTTH10 je konstrukční nástavec pro rozvody a stoupačky, montáž potrubí do 8 palců s vyšší nosností. UTT14 je otočný nástavec pro odbočná vedení, který montuje 3/8 palcové tyče a zakrývá 1 až 4 palcové trubky se zátěží 1 000 lb. V systému výkyvných výztuh plní různé role a obvykle se používají společně.
5. Je pro UTT14 dostupná služba OEM?
Ano, vlastní značka a balení jsou k dispozici na vyžádání. Pro více informací kontaktujte náš prodejní tým.
