UTT14
VOLLKOMMEN
| Typ der Gewindeeinsätze: | |
|---|---|
| Größe: | |
| Anwendungen: | |
| Mindestbestellmenge: | |
| Menge: | |

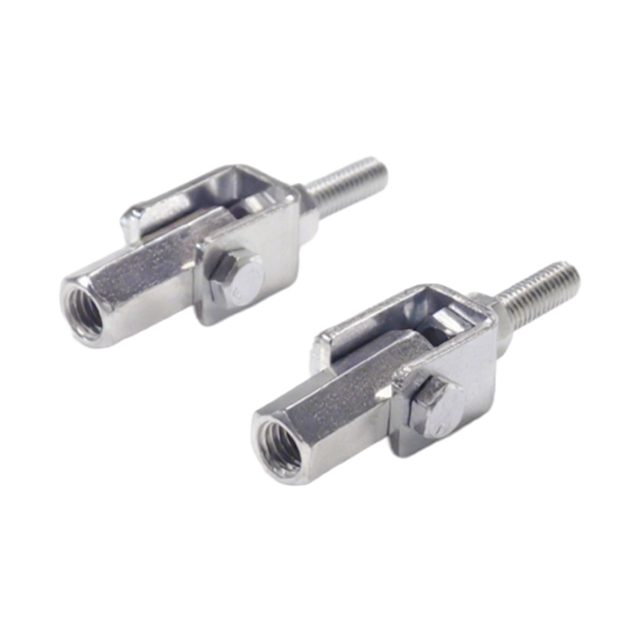

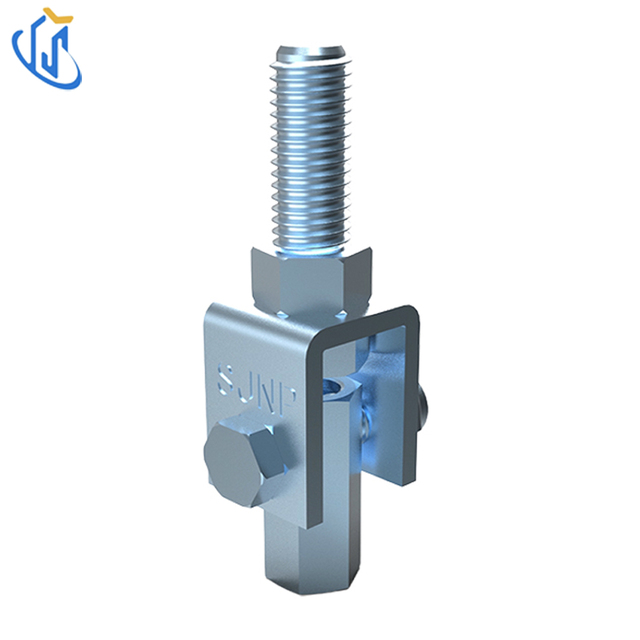

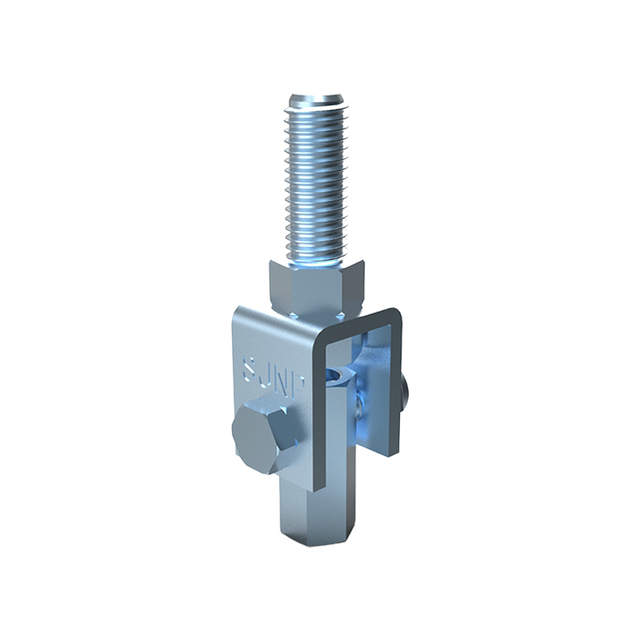

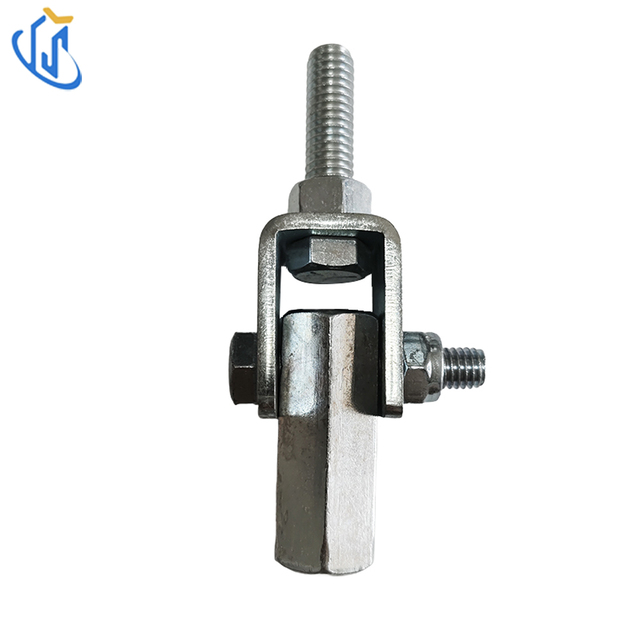

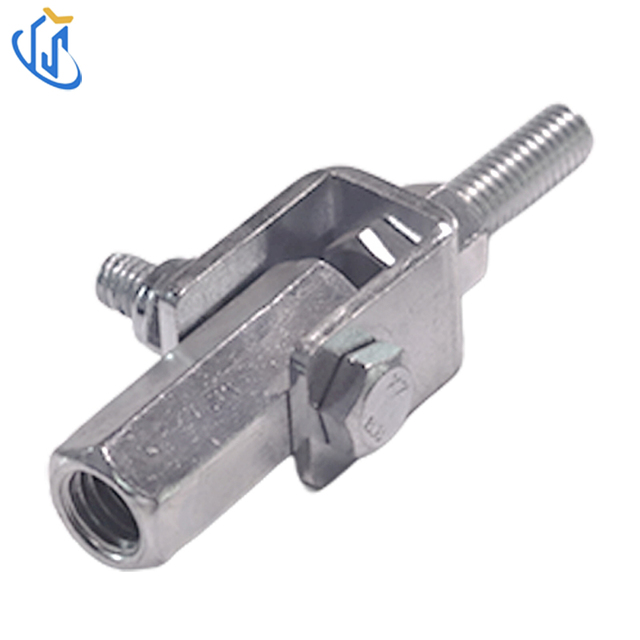

UTT14 ist eine drehbare Befestigung zur seitlichen Sicherung von Sprinkler-Abzweigleitungen. Es wird an eine Gebäudestruktur oder eine strukturelle Befestigung angeschlossen und fungiert als Schlüsselkomponente in einer Rückhaltebaugruppe für Nebenleitungen. Das Produkt begrenzt die horizontale Bewegung von Abzweigrohren und reduziert die Belastung von Rohrverbindungen und Sprinklerköpfen bei seismischen Ereignissen oder mechanischen Vibrationen.
In Sprinkleranlagen sind Abzweigleitungen besonders anfällig für seitliche Bewegungen. UTT14 begegnet diesem Problem, indem es einen sicheren Haltepunkt bietet, der die Rohrleitungen an Ort und Stelle hält, ohne die notwendige thermische Ausdehnung oder Kontraktion einzuschränken.
Ein Tribut |
Spezifikation |
|---|---|
Produktname |
UTT14-Schwenkbefestigung (seitlicher Rückhalteverbinder) |
Modell Nr. |
UTT14 |
Funktion |
Seitliche Sicherung für Sprinkler-Abzweigleitungen |
Stabgröße |
3/8 Zoll |
Größe der Serviceleitung |
1 Zoll bis 4 Zoll |
Maximale Rückhaltelast |
1.000 Pfund |
Maximale Gewindestangenlänge |
29 Zoll |
Material |
Kohlenstoffstahl |
Beenden |
Elektroverzinkt |
Stückgewicht |
0,19 Pfund |
Anwendungen |
Gewerbebauten, Industrieanlagen, Parkhäuser, Krankenhäuser, Nebenbahnsicherung |
Lasten (lbs) • Gewicht (lbs) • Abmessungen (Zoll) |
|||
Stabgröße |
Maximale Belastung |
Max Gewindestange |
Länge Gewicht |
3/8' |
Zurückhaltung: 1.000 Aufhänger: Bis zu 4 Zoll Rohr |
Zurückhaltung: 29 Aufhänger: N/A |
0.19 |
UTT14 wird aus Kohlenstoffstahl mit elektroverzinkter Oberfläche hergestellt. Die Kohlenstoffstahlkonstruktion bietet ausreichende Festigkeit für seitliche Rückhalteanwendungen. Die galvanisch verzinkte Beschichtung bietet Korrosionsschutz, der für Innenräume und geschützte Umgebungen geeignet ist.
Der Aufsatz passt auf 3/8 Zoll Gewindestangen. Bei Verwendung als seitlicher Rückhalteverbinder beträgt die maximale Tragfähigkeit 1.000 lbs. Die Kompatibilität der Anschlussleitungen reicht von 1 Zoll bis 4 Zoll und deckt die meisten Nebenleitungsanwendungen in Sprinkleranlagen ab.
Jede Einheit wiegt nur 0,19 Pfund und ist daher einfach zu handhaben und zu installieren. Für die Installation sind keine Spezialwerkzeuge erforderlich.
UTT14 eignet sich für die seitliche Sicherung von Nebenleitungen in verschiedenen Gebäudetypen, darunter Bürogebäude, Einkaufszentren, Industrieanlagen, Tiefgaragen und Krankenhäuser.
Das Produkt eignet sich sowohl für Neubauprojekte als auch für Nachrüstungsanwendungen, bei denen bestehende Nebenleitungen eine zusätzliche Aussteifung benötigen.
Leichtes Design, einfache Installation und zuverlässige seitliche Rückhalteleistung machen UTT14 zu einer praktischen Wahl für Sprinkler-Nebenleitungsanwendungen. Die galvanisch verzinkte Oberfläche sorgt für eine lange Haltbarkeit in typischen Innenräumen.
1. Mit welchen Rohrgrößen funktioniert der UTT14?
Es passt für Anschlussleitungen von 1 Zoll bis 4 Zoll und wird hauptsächlich zur seitlichen Sicherung von Sprinkler-Abzweigleitungen verwendet.
2. Wie hoch ist die maximale Rückhaltelast von UTT14?
Bei Verwendung als Rückhalteverbinder beträgt die maximale seitliche Rückhaltelast 1.000 Pfund.
3. Für welche Rutengröße passt UTT14?
Es passt auf 3/8 Zoll Gewindestangen.
4. Was ist der Unterschied zwischen UTT14 und UTTH10?
UTTH10 ist ein Strukturaufsatz für Haupt- und Steigleitungen, der für Rohre bis zu 8 Zoll mit höherer Tragfähigkeit geeignet ist. UTT14 ist ein drehbarer Aufsatz für Abzweigleitungen, der 3/8-Zoll-Stangen passt und 1 bis 4-Zoll-Rohre mit einer Rückhaltelast von 1.000 lbs abdeckt. Sie erfüllen unterschiedliche Rollen in einem Stabilisatorsystem und werden normalerweise zusammen verwendet.
5. Ist ein OEM-Service für UTT14 verfügbar?
Ja, individuelles Branding und Verpackung sind auf Anfrage erhältlich. Kontaktieren Sie unser Vertriebsteam für weitere Informationen.
