UTT7041
NAPROSTO
| Materiál: | |
|---|---|
| Povrch: | |
| Velikost: | |
| Množství: | |
Funkce:
Vhodné pro použití v prefabrikovaných nosných podpěrách a systémech seismických výztuh.
Povrchová úprava:
žárové zinkování / galvanické zinkování
Materiál:
Q235B / pozinkovaný plech
Délka:
Vlastní délky jsou k dispozici na vyžádání

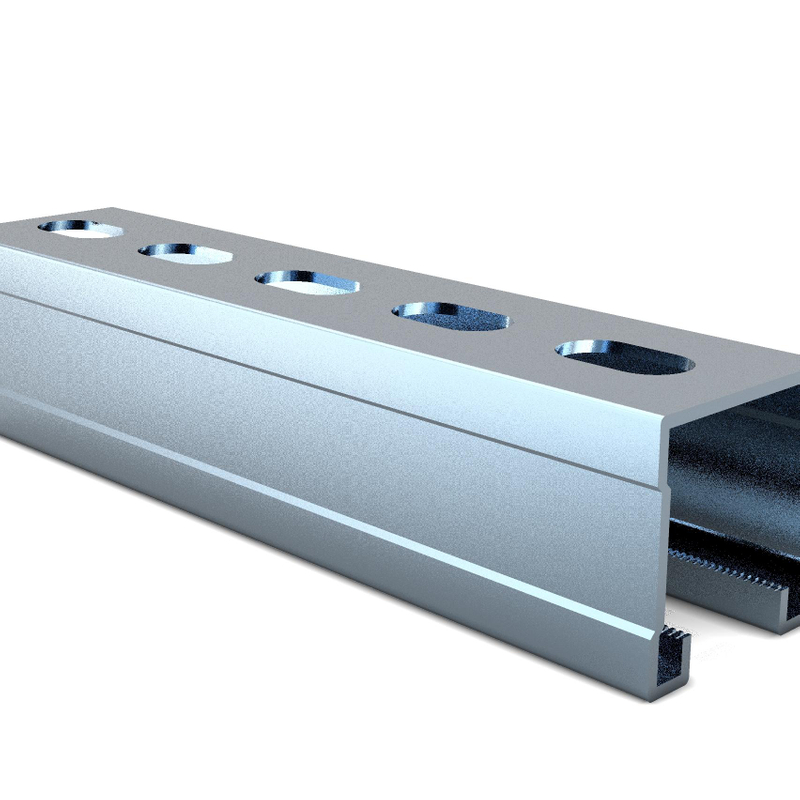

Konstrukce axiální výztuže zvyšuje celkovou stabilitu oceli kanálu.
Vroubkované vnitřní okraje kanálku spolupracují se zámky kanálů, které zajišťují protiskluznost, odolnost proti nárazu a snadnou instalaci.
Pomocné značky stupnice na povrchu kanálu usnadňují instalaci a zpracování na místě.
Po tváření žárové zinkování nabízí silnou odolnost proti korozi a atraktivní vzhled.
Rychlá a snadná instalace, kompatibilní s různými typy systémů MEP včetně vodovodních potrubí, vzduchovodů a kabelových žlabů.
Flexibilní montáž s dalším příslušenstvím umožňuje různé konfigurace nosného a závěsného systému a úpravy na místě.
Vlastnictví |
UTT7021 |
UTT7041 |
UTT7052 |
UTT7062 |
UTT7072 |
Tloušťka stěny t [m] |
2 |
2 |
2.5 |
2.5 |
2.75 |
Plocha průřezu A [mm²] |
175.9131 |
258.6308 |
367.6437 |
417.6437 |
515.476 |
Hmotnost [kg/m] |
1.4793 |
2.1293 |
3.0102 |
3.4031 |
4.184 |
Standardní délka [m] |
3/6 |
3/6 |
3/6 |
3/6 |
3/6 |
Mez kluzu fyk [N/mm²] |
300 |
290 |
300 |
295 |
290 |
Přípustné napětí v tahu [N/mm²] |
195 |
188.5 |
195 |
191.75 |
188.5 |
Přípustné smykové napětí [N/mm²] |
112.5 |
108.75 |
112.5 |
110.625 |
108.75 |
Modul pružnosti [kN/mm²] |
210 |
210 |
210 |
210 |
210 |
Modul smyku [kN/mm²] |
81 |
81 |
81 |
81 |
81 |
Vzdálenost k otvoru štěrbiny e₁ [mm] |
10.8425 |
210812 |
26.5721 |
31.5584 |
36.6436 |
Vzdálenost k zadní části drážky e₂ [mm] |
9.7575 |
20.2188 |
25.4279 |
30.4416 |
35.3564 |
Vzdálenost k ose smyku zm (A z G) [mm] |
20.5 |
40 |
51.8 |
61.758 |
71.1 |
Moment setrvačnosti Iy [cm⁴] |
0.9575 |
5.5808 |
11.834 |
18.658 |
29.6984 |
Modul sekce Wy1 [cm³] |
0.8831 |
2.6473 |
4.4535 |
5.9122 |
8.1047 |
Modul sekce Wy2 [cm³] |
0.9813 |
2.7602 |
4.6539 |
6.1291 |
8.3997 |
Radius of Gyration ry [cm] |
0.7378 |
1.469 |
1.7941 |
2.1136 |
2.4003 |
Přípustný ohybový moment My [Nm] |
172.2043 |
499.0101 |
868.441 |
1133.6668 |
1527.7282 |
Moment setrvačnosti Iz [cm⁴] |
4.6272 |
7.6806 |
11.1749 |
13.0593 |
15.9046 |
Modul průřezu Wz1 [cm³] |
2.2408 |
3.7194 |
5.4115 |
6.3241 |
7.702 |
Modul průřezu Wz [cm³] |
2.2964 |
3.8117 |
5.5458 |
6.481 |
7.8931 |
Radius of Gyration rz [cm] |
1.6219 |
1.7233 |
1.7434 |
1.7683 |
1.7565 |
Rozpětí |
UTT7021 41*21*20 |
UTT7041 41*41*20 |
UTT7052 41*52*25 |
UTT7062 41*62*25 |
UTT7072 41*72*25 |
|||||
L(mm) |
F(kN)max. |
F(mm)L/200 |
F(kN)max. |
F(mm)L/200 |
F(kN)max. |
F(mm)L/200 |
F(kN)max. |
F(mm)L/200 |
F(KN)max. |
F(mm)L/200 |
250 |
2.72 |
0.54 |
8.13 |
0.28 |
13.70 |
0.23 |
20.90 |
0.22 |
24.96 |
0.17 |
500 |
136.00 |
2.16 |
4.06 |
1.13 |
6.85 |
0.91 |
10.45 |
0.89 |
12.48 |
0.66 |
750 |
0.70 |
3.75 |
2.71 |
2.54 |
4.57 |
2.04 |
6.97 |
2.00 |
008 |
1.49 |
1000 |
0.39 |
5.00 |
2.03 |
4.53 |
3.42 |
3.63 |
5.22 |
3.56 |
6.24 |
2.65 |
1250 |
0.25 |
6.25 |
1.44 |
6.25 |
2.74 |
5.67 |
4.18 |
5.57 |
4.99 |
4.14 |
1500 |
0.18 |
7.50 |
1.00 |
7.50 |
2.10 |
7.50 |
2.96 |
7.50 |
4.16 |
5.94 |
1750 |
0.13 |
8.75 |
0.73 |
8.75 |
1.54 |
8.75 |
2.18 |
8.75 |
3.57 |
8.12 |
2000 |
0.10 |
10.00 |
0.56 |
10.00 |
1.18 |
10.00 |
1.67 |
10.00 |
2.94 |
10.00 |
2250 |
0.08 |
11.25 |
0.44 |
11.25 |
0.93 |
11.25 |
1.32 |
11.25 |
2.32 |
11.25 |
2500 |
0.06 |
12.50 |
0.36 |
12.50 |
0.76 |
12.50 |
1.07 |
12.50 |
1.88 |
12.50 |
2750 |
0.05 |
13.75 |
0.30 |
13.75 |
0.62 |
13.75 |
0.88 |
13.75 |
1.56 |
13.75 |
3000 |
0.04 |
15.00 |
0.25 |
15.00 |
0.52 |
15.00 |
0.74 |
15.00 |
1.31 |
15.00 |
3250 |
0.04 |
16.25 |
0.21 |
16.25 |
0.45 |
16.25 |
0.63 |
16.25 |
1.11 |
16.25 |
3500 |
0.03 |
17.50 |
0.18 |
17.50 |
0.39 |
17.50 |
0.54 |
17.50 |
001 |
17.50 |
3750 |
0.03 |
18.75 |
0.16 |
18.75 |
0.34 |
18.75 |
0.47 |
18.50 |
0.84 |
18.75 |
4000 |
0.02 |
20.00 |
0.14 |
20.00 |
0.30 |
20.00 |
0.42 |
20.00 |
0.74 |
20.00 |
Závěrem lze říci, že výběr vysoce výkonných kanálů s axiálním vyztužením a přesnými vroubkovanými vnitřními hranami je nezbytný pro zajištění maximální bezpečnosti nosných a seizmických instalací. Jako přední certifikovaná továrna na pevné a drážkové rozpěry klademe důraz na přísnou technickou shodu a jednotnou povrchovou úpravu u všech variant profilů. Ať už váš inženýrský projekt vyžaduje zkušeného výrobce pevných a štěrbinových vzpěr pro zajištění standardizovaných podpůrných rámců, nebo hledáte velkoobchodní dodavatelské kanály pro velkoobjemové pevné a štěrbinové vzpěry pro integraci služeb komerčních budov, poskytujeme komplexní průmyslové zálohování. Nabízíme přesné za studena tvarované pevné a štěrbinové vzpěry k prodeji se standardní ochranou při přepravě, čímž si zakládáme naši pozici spolehlivého a dlouhodobého dodavatele pevných a štěrbinových měrných vzpěr pro globální distribuční partnery a dodavatele EPC.
Hledáte přizpůsobené délky kanálů, přímé hromadné cenové mřížky nebo přesné zprávy o shodě načítání pro vaše mechanické, elektrické nebo instalatérské projekty? Naše profesionální oddělení podpory je plně připraveno poskytnout přizpůsobené ceny a technická hodnocení na základě vašich projektových plánů. Prosím Kontaktujte nás ještě dnes a odešlete své specifické specifikace rozvržení nebo zkoordinujte rychlé vzorky produktů a náš prodejní tým se vám brzy vrátí s komplexním obchodním návrhem!
