Svařované kanály vzpěr zády k sobě

Přehled

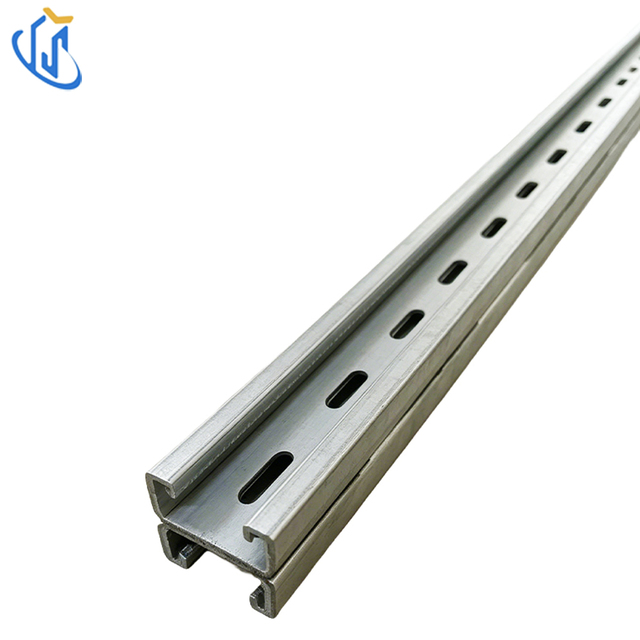

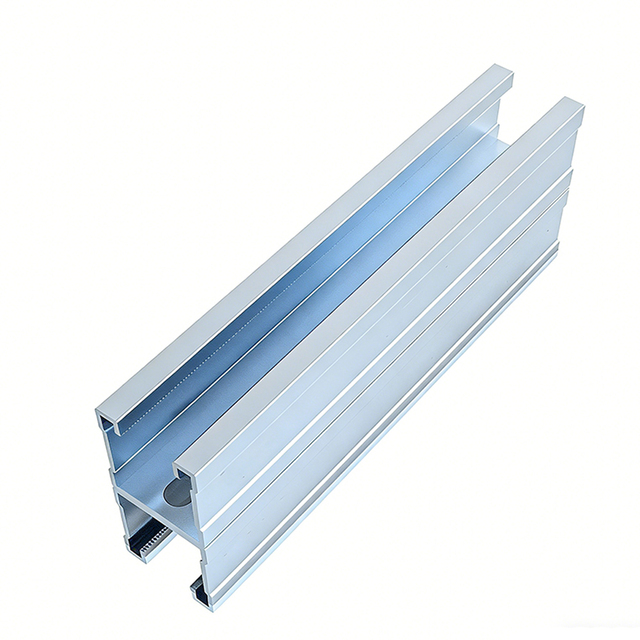

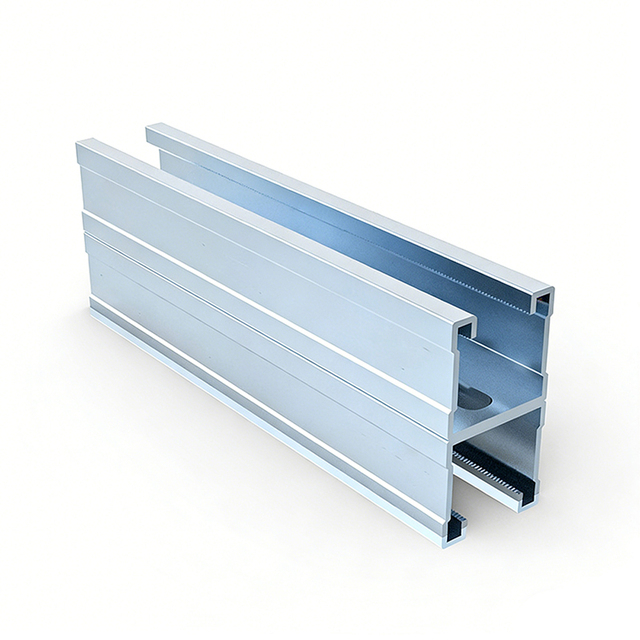

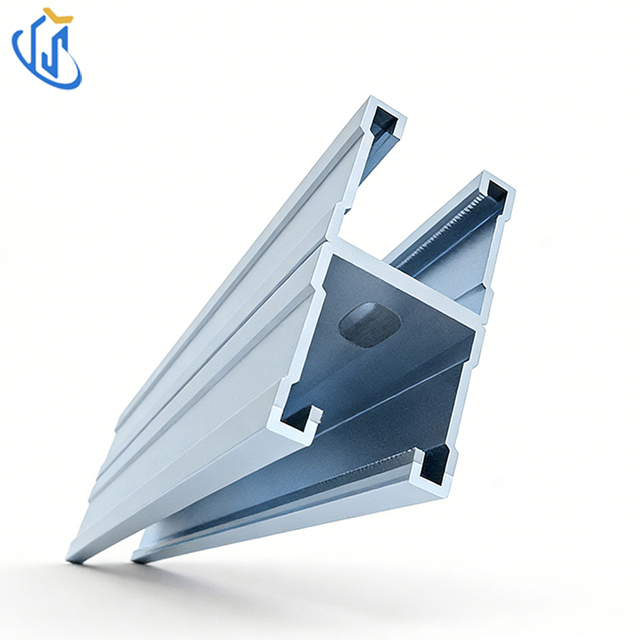

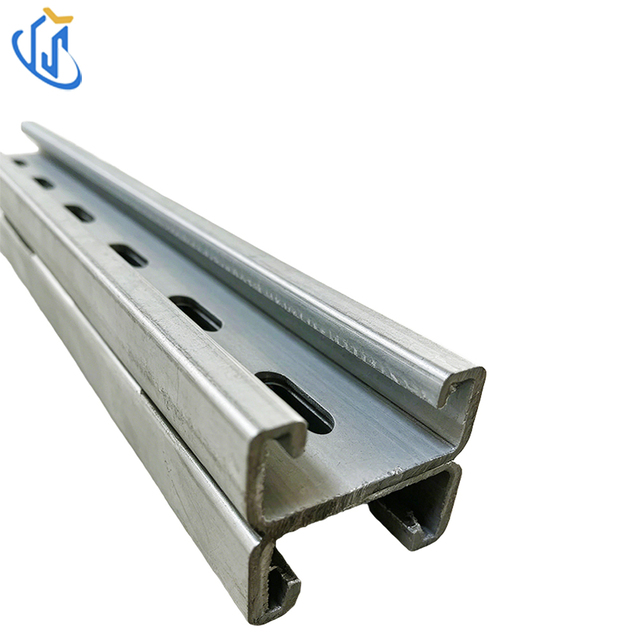

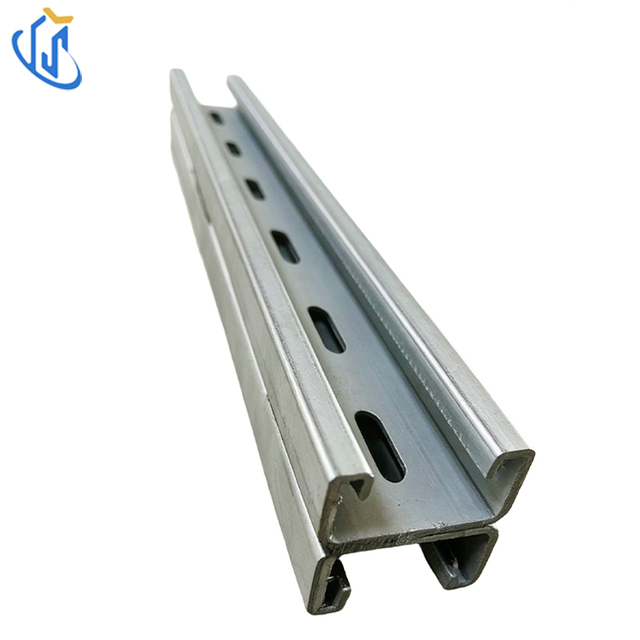

Dvoukloubové kanály vzpěr (také známé jako kanály svařovaných vzpěr zády k sobě) jsou vysoce odolné konstrukční součásti, které se vyrábějí svařením dvou standardních kanálů vzpěry dohromady, aby vytvořily tuhou, vysoce pevnou sekci. Jsou vyrobeny z vysoce kvalitní uhlíkové oceli a jsou k dispozici se třemi povrchovými úpravami, aby vyhovovaly různým prostředím: předem pozinkovaný ocelový plech, galvanicky pozinkovaný povrch a žárově pozinkovaný povrch. Díky standardním velikostem včetně 41×21 mm, 41×41 mm, 41×62 mm a tloušťce stěny od 1,5 mm do 2,75 mm nabízejí tyto kanály výrazně vyšší moment setrvačnosti a přípustný ohybový moment ve srovnání s jednotlivými kanály, díky čemuž jsou ideální pro aplikace s velkým zatížením.

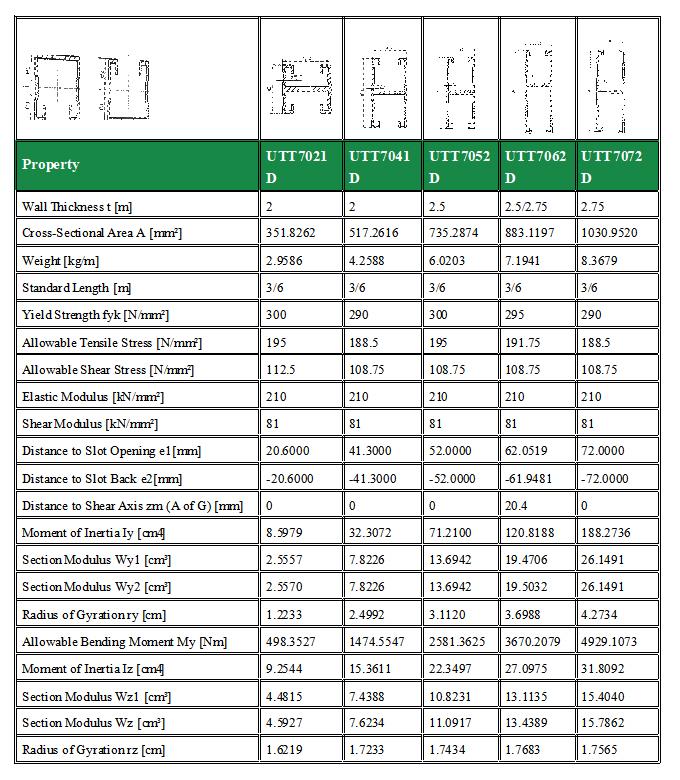

Každá specifikace je dodávána s kompletními technickými parametry včetně průřezové plochy, hmotnosti, meze kluzu, dovoleného napětí, momentu setrvačnosti a rozpětí. Široce se používají v průmyslových potrubích, systémech HVAC, seismickém ztužení a těžkém konstrukčním rámování, poskytují zvýšenou stabilitu a nosnost pro náročné stavební projekty.

Klíčové vlastnosti

Základní funkce: Poskytuje odolnou konstrukční podporu se zvýšenou pevností a tuhostí pro náročné aplikace

Surovina: Vysoce kvalitní uhlíková ocel

Povrchová úprava: Předem pozinkovaný ocelový plech / galvanicky pozinkovaný / žárově pozinkovaný

Standardní velikosti: 41 × 21 mm, 41 × 41 mm, 41 × 62 mm

Tloušťka stěny: 1,5 mm-2,75 mm

Standardní délka: 3,6 metru

Designový prvek: Svařovaná konstrukce zády k sobě pro zvýšenou pevnost a nosnost

Služba přizpůsobení: Vlastní velikosti, tloušťky a povrchové úpravy jsou k dispozici na vyžádání

Aplikační scénáře

1. Těžké průmyslové potrubní systémy: Vysoce pevná nosná konstrukce pro velké průměry, těžké průmyslové potrubí, poskytující zvýšenou tuhost a nosnost.

2. Instalace seismického ztužení: Ideální pro systémy seismického ztužení vyžadující vysoký přípustný ohybový moment a strukturální stabilitu.

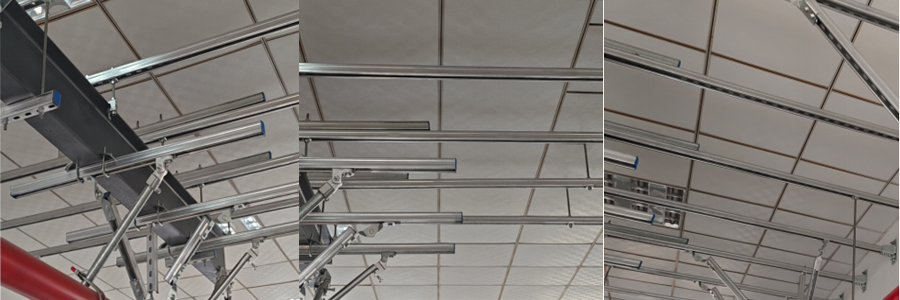

3. Stropní podpěry pro těžké zatížení: Navrženy pro podepření těžkého zařízení a mechanických systémů v průmyslových zařízeních.

4. Konstrukční rámování pro náročná prostředí: Vhodné pro venkovní, korozivní nebo vysoce zatěžovaná prostředí, kde by jednotlivé kanály nestačily.

Průvodce instalací krok za krokem

1. Vyberte vhodnou velikost, tloušťku a povrchovou úpravu dvojitého kloubového kanálu vzpěry podle požadavků na zatížení a podmínek prostředí.

2. Uřízněte kanál na požadovanou délku pomocí vhodných nástrojů a zajistěte čisté a rovné řezy.

3. Umístěte kanál na určené místo montáže a označte kotevní body.

4. Zajistěte kanál k montážnímu povrchu pomocí vhodných kotevních šroubů a ujistěte se, že je rovný a stabilní.

5. Nainstalujte příslušenství, jako jsou závěsy, svorky a konektory, na kanál podle potřeby a poté umístěte podepřené trubky nebo zařízení.

6. Zkontrolujte celou sestavu, abyste se ujistili, že všechny spoje jsou těsné a zatížení je rovnoměrně rozloženo.

Soulad s průmyslem

1. Vyhovuje obecným výrobním normám pro vysoce výkonné komponenty vzpěr a konstrukčních rámů.

2. Pozinkované povrchy splňují mezinárodní antikorozní specifikace pro vnitřní, vlhké a venkovní použití.

3. Všechny výrobky před dodáním procházejí kontrolou rozměrů, pevnosti materiálu a povrchové úpravy.

Hlavní výhody produktu

 Rozšířená kapacita zatížení:

 Svařovaná konstrukce zády k sobě poskytuje výrazně vyšší moment setrvačnosti a přípustný ohybový moment ve srovnání s jednotlivými kanály, vhodný pro aplikace s vysokým zatížením.

Více velikostí a možností povrchové úpravy:

Široká škála velikostí, tlouštěk a galvanizovaných povrchů, aby odpovídaly různým nosnostem a potřebám životního prostředí.

Kompletní technická data:

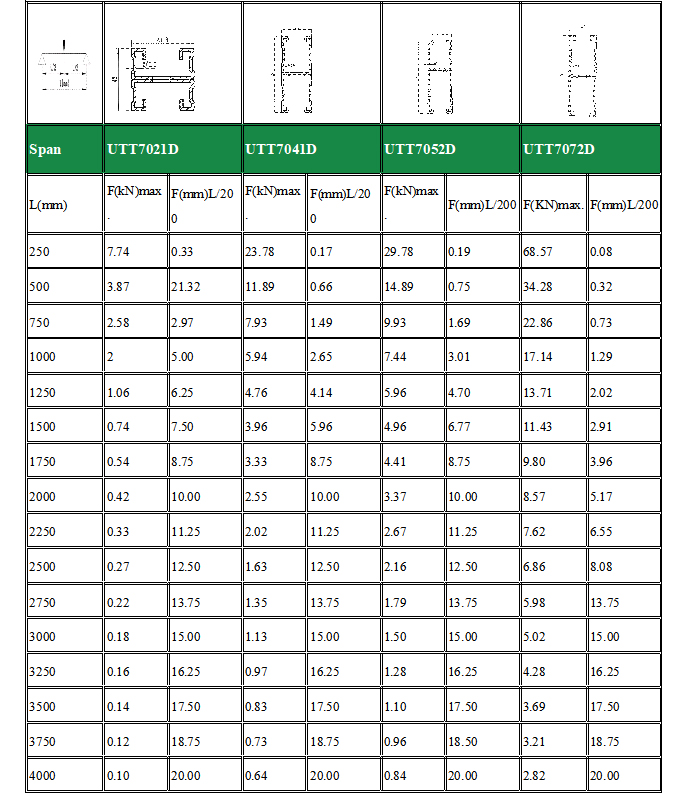

Každá specifikace je dodávána s podrobnými technickými parametry a údaji o zatížení rozpětí, což umožňuje přesný konstrukční návrh a bezpečný výběr.

Modulární kompatibilita:

Kompatibilní s veškerým standardním příslušenstvím vzpěrových kanálů, závěsy a svorkami a nabízí plnou integraci systému.

Odolný a odolný proti korozi:

Vysoce kvalitní uhlíková ocel v kombinaci s galvanizovaným povrchem zajišťuje dlouhou životnost ve většině prostředí.

Pevná a stabilní konstrukce:

Svařovaná konstrukce eliminuje pohyb mezi kanály a poskytuje vynikající tuhost a strukturální integritu.

FAQ

Q1: Jaké povrchové úpravy jsou k dispozici pro kanály dvojitých kloubových vzpěr?

A1: Tři možnosti: ocelový plech předem pozinkovaný, galvanicky pozinkovaný a žárově pozinkovaný.

Q2: Z jakého materiálu jsou dvojité kloubové kanály vzpěry vyrobeny?

A2: Jsou vyrobeny z vysoce kvalitní uhlíkové oceli.

Q3: Jaké velikosti a tloušťky nabízíte?

A3: Standardní velikosti zahrnují 41 × 21 mm, 41 × 41 mm, 41 × 62 mm s tloušťkou stěny od 1,5 mm do 2,75 mm.

Q4: Jaká je standardní délka kanálů dvojitých kloubových vzpěr?

A4: Standardní délka je 3,6 metru.

Q5: Pro jaké aplikace jsou tyto kanály vhodné?

A5: Jsou ideální pro vysoce namáhaná průmyslová potrubí, seismické ztužení, podpěry pro velká zatížení a nosné konstrukce v náročných prostředích.
