Přehled

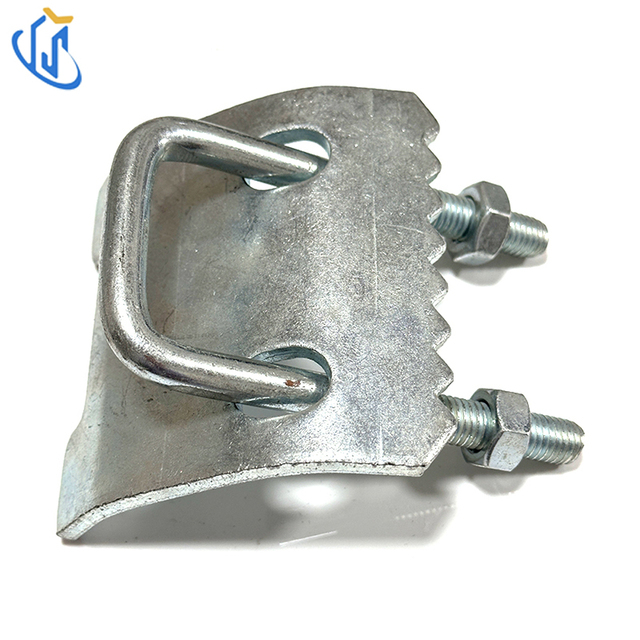

Adaptér nosníku UTT1103 je spojovací tvarovka z uhlíkové oceli určená pro instalaci bez vrtání mezi ocelovou profilovou ocel C41 a konstrukční nosníky ve tvaru I/H. Délku instalace kanálu a montážní polohu lze libovolně upravit na místě, výrobek se používá v párovém uspořádání na obou stranách nosníku. K dispozici jsou čtyři různé varianty antikorozního povrchu, které uspokojí různé požadavky prostředí, široce přizpůsobené armaturám řady UTT pro protipožární sprinklery a seizmické podpůrné systémy potrubí MEP.
Klíčové vlastnosti
Základní funkce: Připojte ocel kanálu C41 k nosníku I / nosníku H bez vrtání nosníku, libovolně nastavte polohu kanálu
Surový materiál: Vysoce pevná uhlíková ocel
Použitelný kanál: Standardní ocel s kanálem C41
Jmenovité konstrukční zatížení: 9000N
Možnosti povrchu: Elektrogalvanicky pozinkovaný, HDG, Dacromet, epoxidový nástřik
Funkce instalace: Musí být použito v párech přírubových poloh na dvou stranách

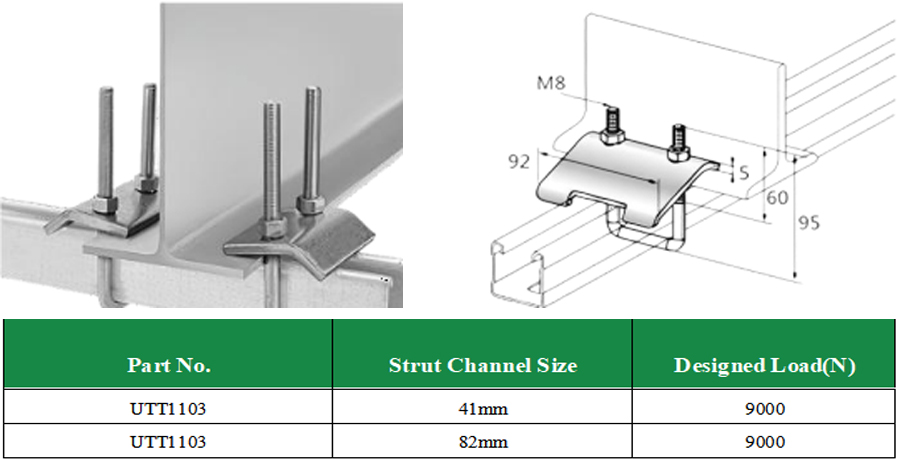

Tabulka parametrů produktu
| položky |
Specifikace |
| Model |
UTT1103 |
| Surovina |
Uhlíková ocel |
| Použitelný kanál |
Standardní kanálová ocel C41 |
| Maximální zatížení návrhu |
9000N |
| Dostupný povrch |
Elektrogalvanizované/HDG/Dacromet/Epoxidový povlak |
| Požadavek na instalaci |
Instalace v párech, volně nastavitelná délka a poloha kanálu |
| Spec Service |
Vlastní velikost k dispozici na přání zákazníka |
| Vzorová dodávka |
K dispozici jsou bezplatné předobjednávkové zkušební vzorky |
Aplikační scénáře

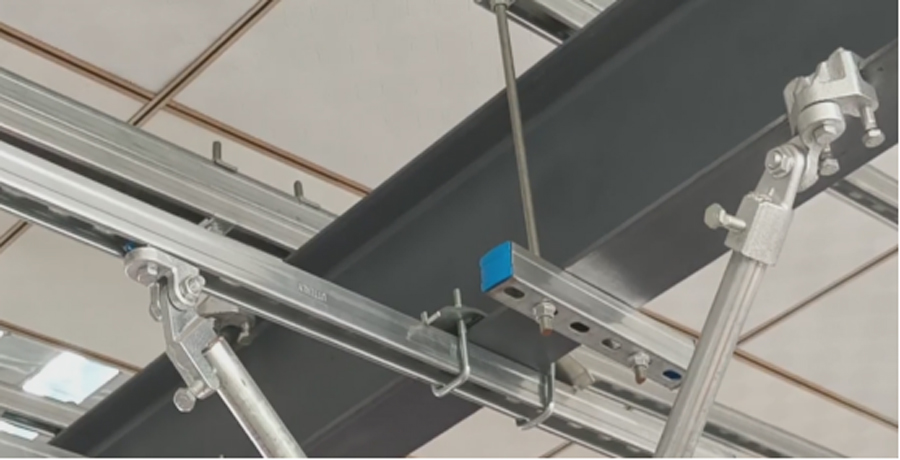

1. Systém požárních postřikovačů: Spojovací prvek mezi kanálem a nosníkem pro seizmické vyztužení potrubí protipožárních postřikovačů ocelových budov.
2. MEP & HVAC Engineering: Nastavitelné pevné příslušenství pro závěsnou podpěru potrubí studené/horké vody a ventilačního potrubí.
3. Projekty ocelových konstrukcí: Flexibilní spojovací tvarovka nosníku a kanálu pro rozvržení rámu továren a velkých komerčních budov.
Průvodce instalací krok za krokem
1. Uspořádejte dva kusy UTT1103 samostatně na obě strany příruby I/H nosníku pro párovou instalaci.
2. Zaklapněte ocel s kanálem C41 do vyhrazené upínací oblasti adaptéru.
3. Upravte délku natažení kanálu a vodorovnou polohu podle stavebního uspořádání na místě.
4. Utáhněte všechny upevňovací šrouby, aby kanál a nosník pevně zapadly na místo.
5. Namontujte potrubní svorku a výztužnou trubku, abyste dokončili seizmickou sestavu výztuhy.
Soulad s průmyslem
1. Vyhovuje specifikaci NFPA13 pro požadavky na konstrukci protipožárního seismického ztužení.
2. Různé povrchové nátěry splňují mezinárodní antikorozní průmyslové standardy.
3. Každý hotový výrobek před dodáním prochází továrním zátěžovým testováním a kontrolou rozměrů.
Hlavní výhody produktu
Montáž nosníku bez vrtání
Zachování původní integrity nosníku I/H bez řezání nebo vrtání, zkrácení doby výstavby.
Plně nastavitelné rozvržení kanálu
Náhodně upravte délku a polohu kanálu pro přizpůsobení nepravidelným podmínkám instalace na místě.
Čtyři volitelné antikorozní povrchové úpravy
Vícenásobné povrchové úpravy jsou vhodné pro vnitřní, vlhká a mírně korozivní různá pracovní prostředí.
Konstrukce párové stabilní instalace
Dvoustranná párovací struktura zajišťuje stabilní nosnost 9000 N pro dlouhodobou bezpečnost potrubí.
Podpora přizpůsobitelných rozměrů
Přijměte přizpůsobení přizpůsobené velikosti, abyste uspokojili speciální potřeby inženýrských projektů.
Perfektní přizpůsobení řady UTT
Kompatibilní se všemi trubkovými svorkami UTT a seismickými nástavci pro integrovaný systém výztuh.
FAQ
Q1: Hlavní účel připojení UTT1103?
A1: Spojte kanálovou ocel C41 s nosníkem I/H nosníkem bez vrtání.
Q2: Odpovídá specifikaci kanálu?
A2: Speciálně použitelné pro standardní kanálovou ocel C41.
Q3: Jmenovitá nosnost?
A3: Maximální zatížení návrhu dosahuje 9000N.
Q4: Dostupné povrchové úpravy?
A4: Elektrogalvanizované, žárově zinkované, Dacromet a epoxidový nástřik čtyři možnosti.
Q5: Požadavek na instalaci?
A5: Vyžaduje se instalace ve dvojicích na obě strany konstrukčního nosníku.
