Übersicht

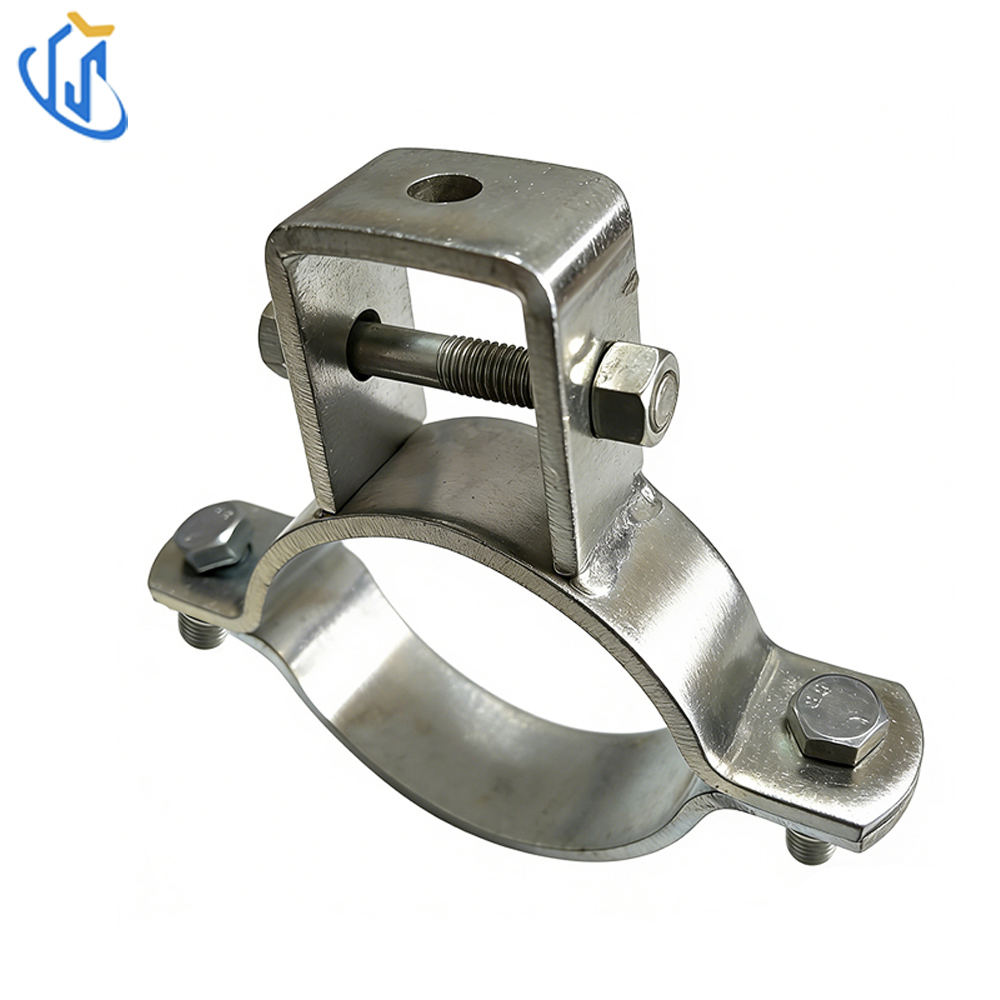

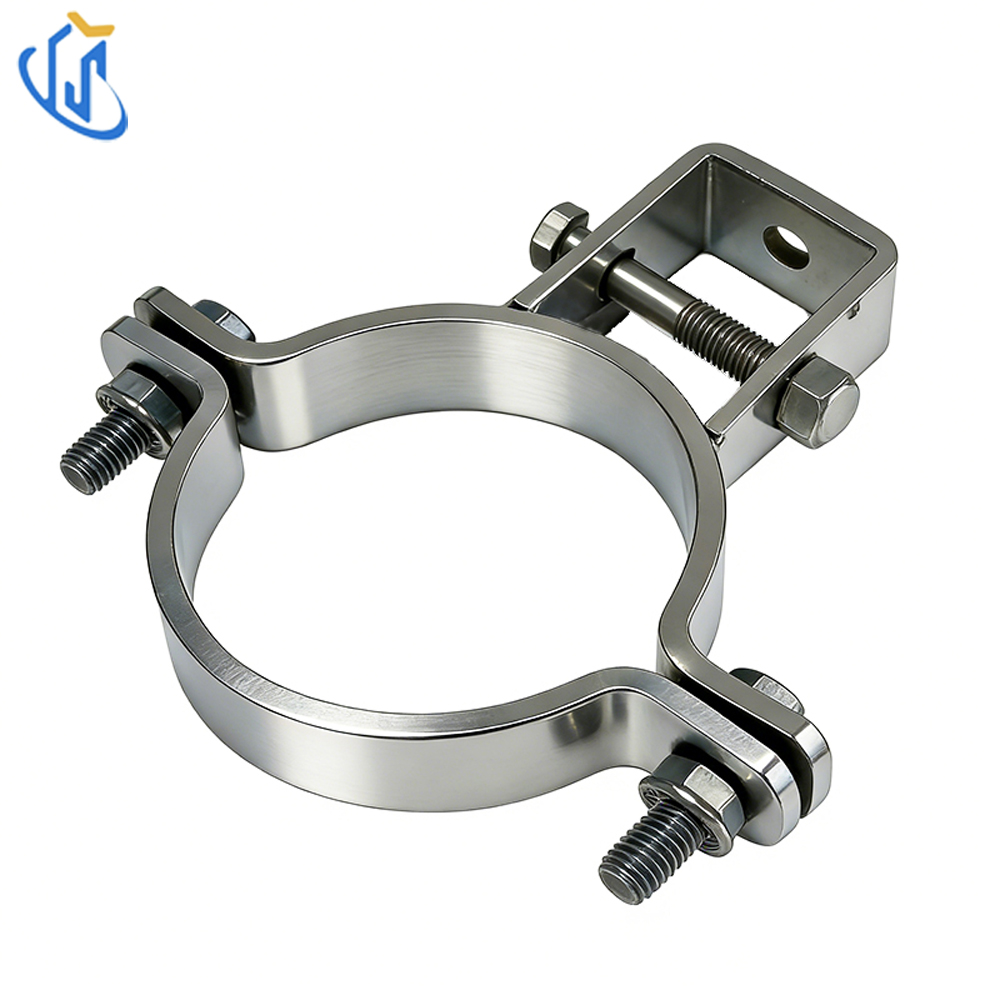

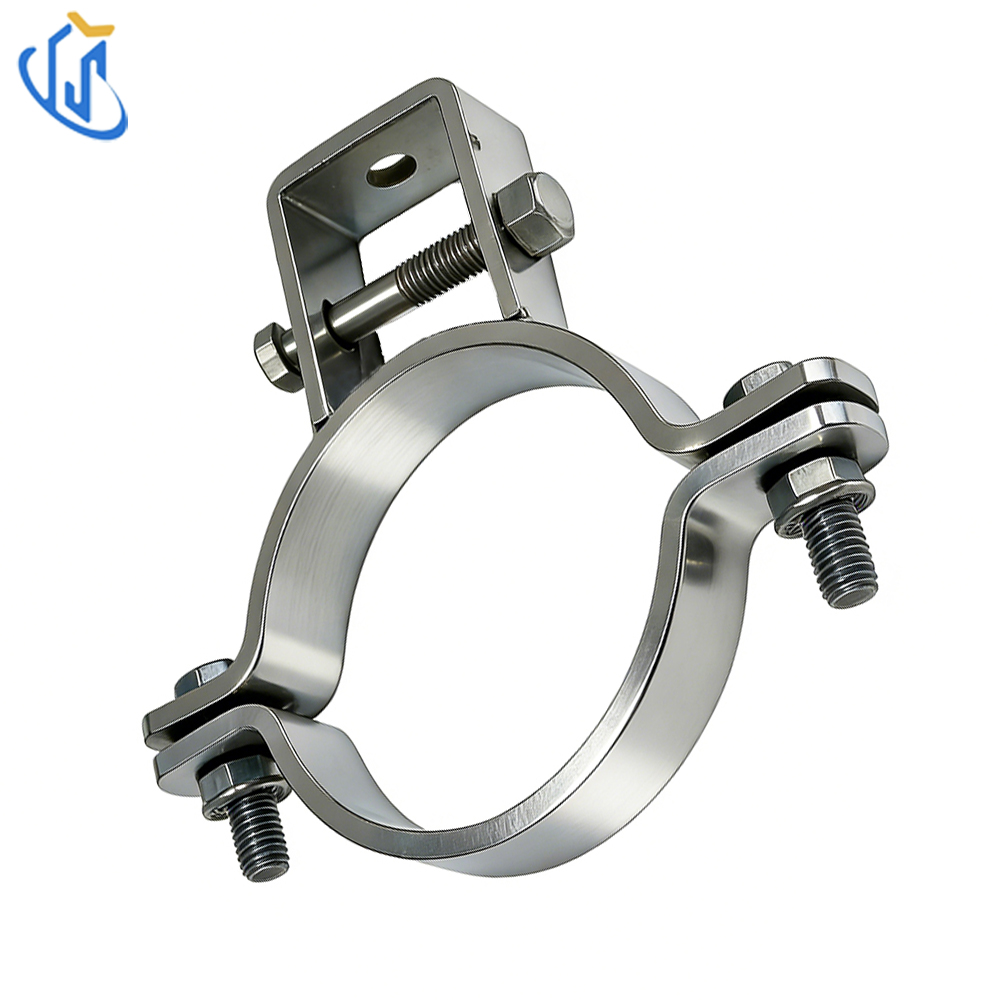

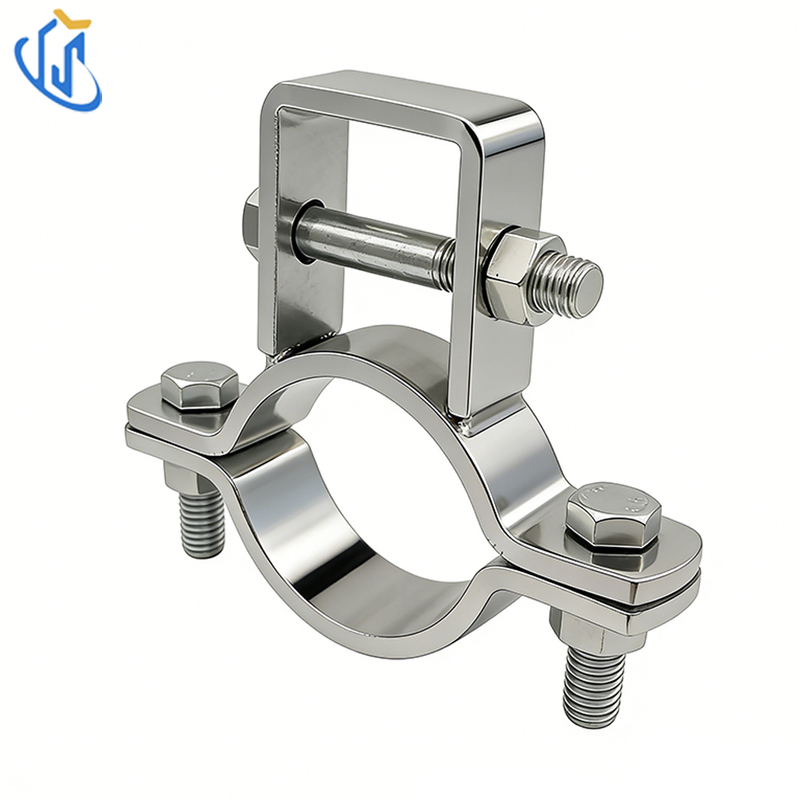

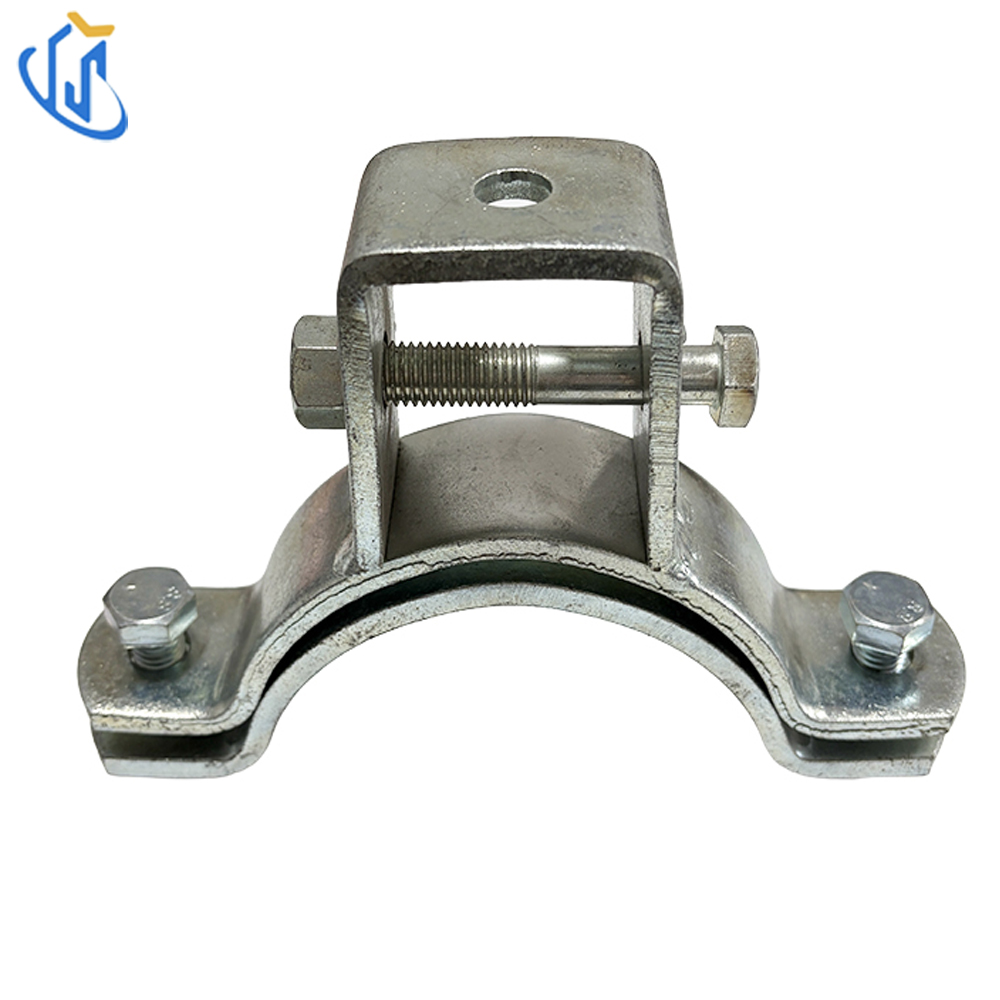

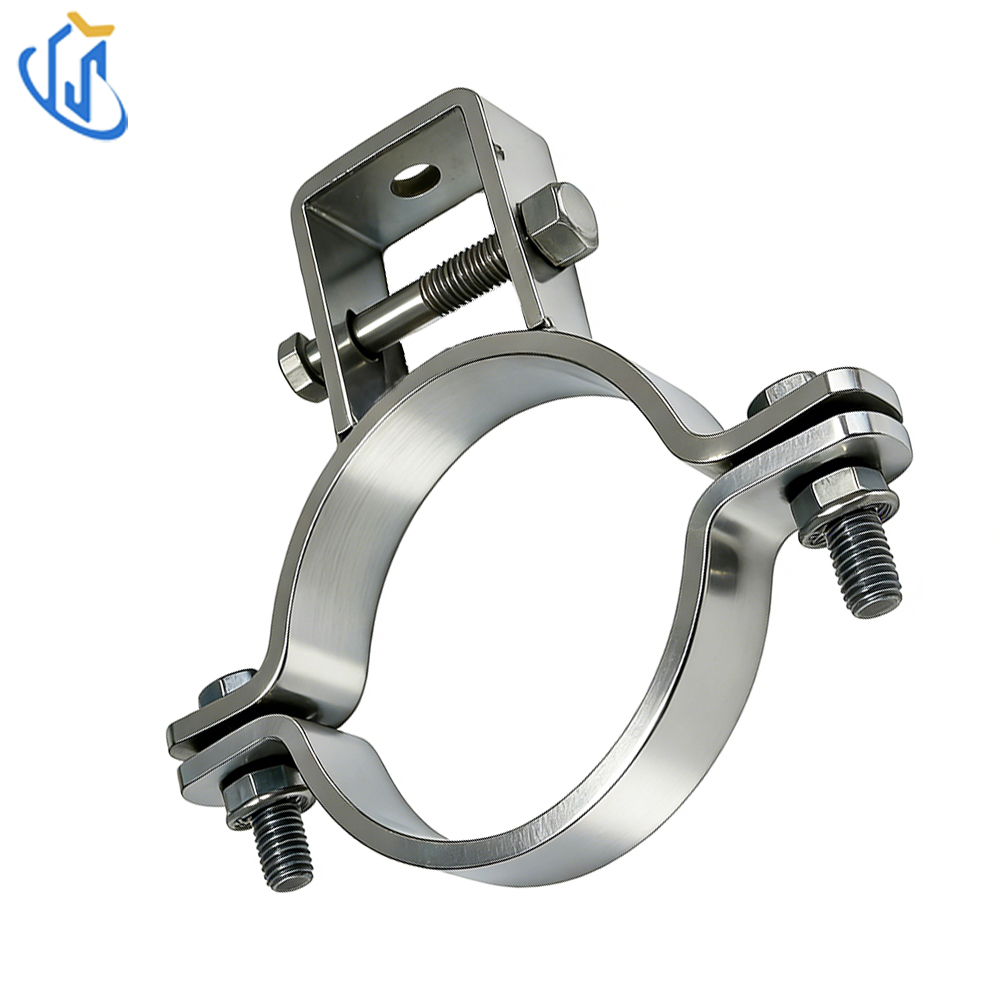

Die UTT63-Aufhängungsrohrschelle ist ein elektroverzinktes Verbindungsstück aus Kohlenstoffstahl, das speziell für die Aufhängung nicht isolierter Kalt- und Warmrohrsysteme entwickelt wurde. Ausgestattet mit einer abbrechbaren Sechskantkopf-Feststellschraube, passt es zu Standard-Kanalstahl- und Aussteifungsrohren, deckt Rohrgrößen von DN65 bis DN250 mit einer einheitlichen Nennlast von 9000 N ab und wird häufig für Feuerlöschsprinkler, Sanitärinstallationen und hängende Industrieinstallationen mit blanken Rohrleitungen verwendet.
Hauptmerkmale
Kernfunktion: Hängende Befestigung für nicht isolierte Warm- und Kaltrohrleitungen mittels abbrechbarer Stellschrauben-Sicherungsstruktur.
Rohmaterial: hochfester Kohlenstoffstahl.
Oberflächenbeschaffenheit: galvanisch verzinkte Korrosionsschutzbeschichtung.
Anwendbarer Bereich: 1/2 bis 8 Zoll (DN65 bis DN250).
Auslegungslast: gleichmäßige maximale Belastung 9000 N.
Einzigartige Struktur: abbrechbare Stellschraube für standardisierte Installationsverriegelung

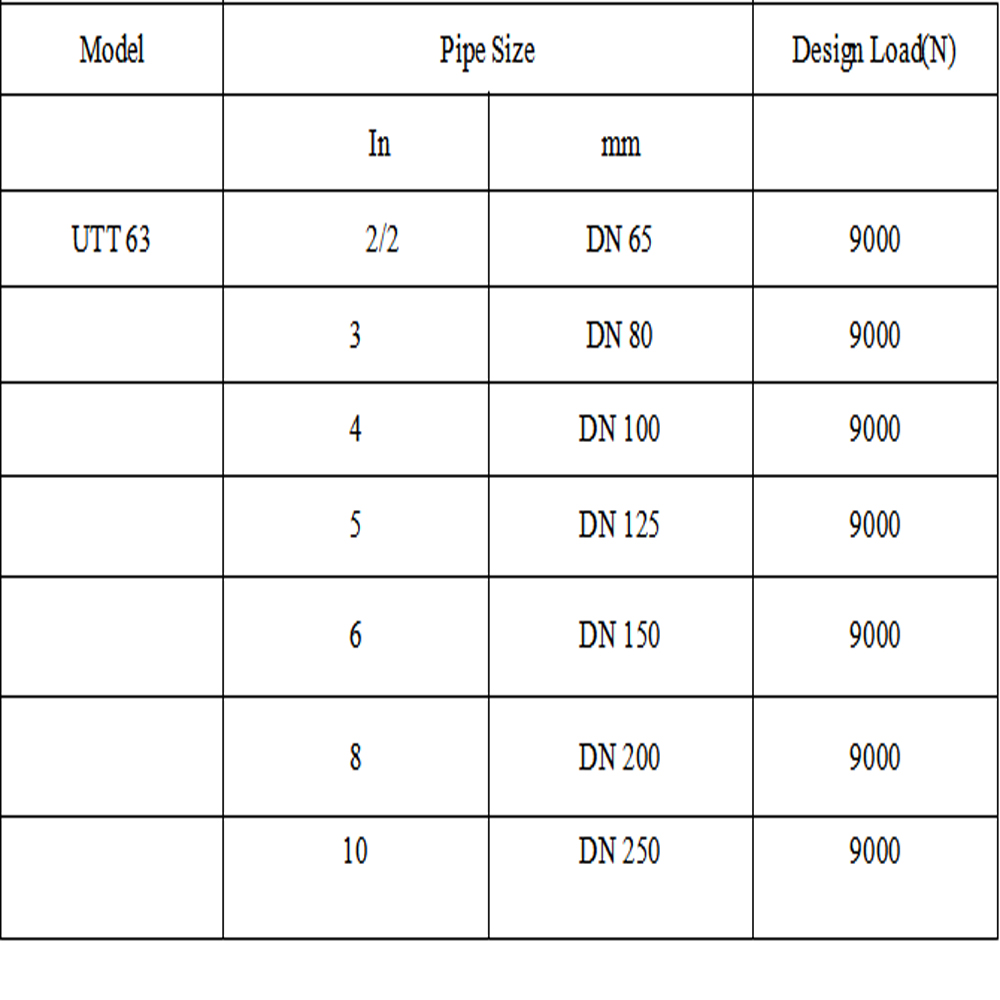

| Artikelspezifikation |
|
| Modell |
UTT63 |
| Material |
Kohlenstoffstahl |
| Oberflächenbehandlung |
Elektroverzinkt |
| Anwendbares Rohr |
DN65~DN250(2-1/2'~10') |
| Maximale Belastung entwerfen |
9000N |
| Sperrmethode |
Abbrechbare Sechskantschraube |
| Passendes Zubehör |
Standard-Kanalstahl und Aussteifungsrohr |
| Musterversorgung |
Kostenlose Muster vorbestellbar |
Anwendungsszenarien
1. Feuersprinkleranlage: Aufhängungshalterung für nicht isolierte, blanke Sprinkler-Kalt-/Warmwasserleitungen von Gewerbegebäuden.
2.MEP&HVAC: Befestigung für nicht isolierte Warm-/Kaltwasserleitungen und industrielle Prozessleitungen.
3. Fabrikbau: Schwerlast-Hängerohrhalterung für die Auslegung der blanken Prozesspipeline in der Werkstatt.
Schritt-für-Schritt-Installationsanleitung
1.Wickeln Sie die UTT63-Klemme um die nicht isolierte Zielrohrleitung und passen Sie die Montageposition nach Bedarf an.
2.Ziehen Sie die Hauptklemmschrauben fest, um die Klemme fest an der Rohraußenwand zu befestigen.
3. Spannrohr in den Klemmbackenhohlraum einlegen.
4.Ziehen Sie die Stellschraube kontinuierlich an, bis ihr Sechskantkopf abbricht, um die Verriegelung abzuschließen.

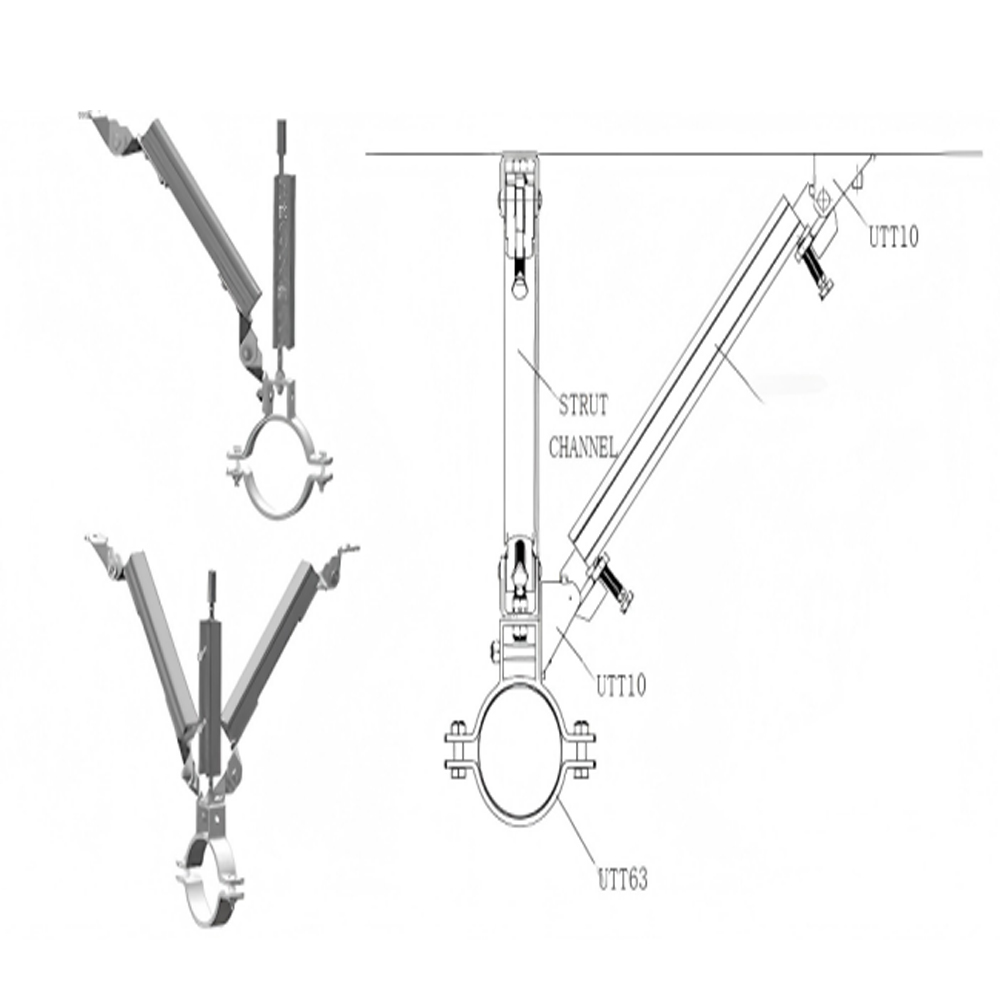

5. Verbinden Sie das obere Ende mit dem Schienenstahl und prüfen Sie die Gesamtstabilität.
Branchenkonformität
1. Entspricht NFPA13 und herkömmlichen Standards für den Bau von Rohraufhängungen im Haushalt.
2. Die elektroverzinkte Oberfläche entspricht den internationalen Spezifikationen für Rostschutzbeschichtungen.
3.Jedes fertige Stück besteht die werkseitige Belastbarkeitsprüfung und Dimensionsprüfung.
Kernproduktvorteile
Abbrechschraube Standardisierte Montage
Der Sechskantkopf bricht automatisch, wenn die Nennbefestigungskraft erreicht wird. Vermeiden Sie unzureichendes oder zu starkes Anziehen vor Ort.
Gleichmäßige schwere Tragfähigkeit von 9000 N.
Stabile Tragfähigkeit für die Langzeitaufhängung von blanken Heiß-/Kaltrohrleitungen mit großem Durchmesser.
Speziell für nicht isolierte Rohre.
Die optimierte Innenstruktur passt sich dem Außendurchmesser des blanken Rohrs ohne Wärmeisolationslücke genau an.
Große Kaliberabdeckung.
Die vollständige Spezifikation von DN65 bis DN250 erfüllt die meisten industriellen und zivilen Rohrleitungsanforderungen.
Kompatibel mit Standard-Profilen.

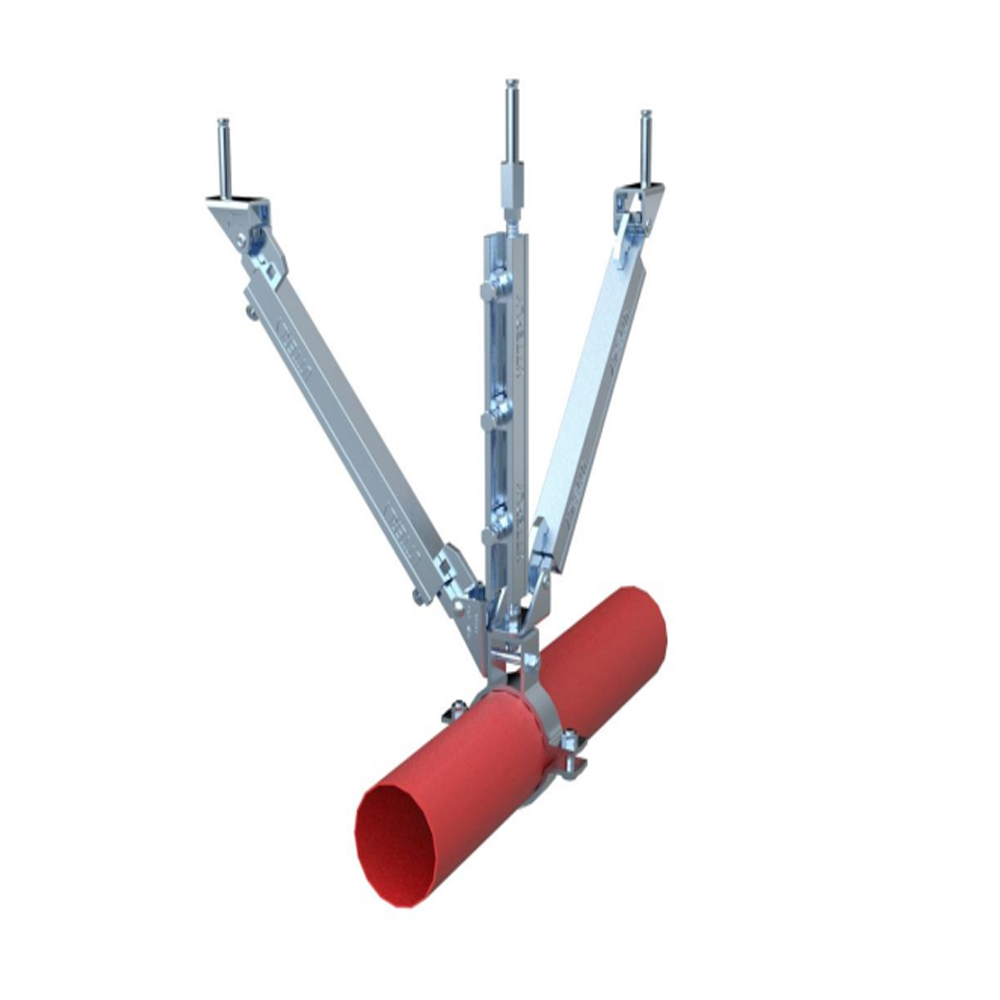

Perfekt passend zu den Profilstahl- und Verstrebungszubehörteilen der UTT-Serie für ein komplettes Aufhängungssystem.
FAQ
F1: Für welche Pipeline ist UTT63 geeignet?
A1: Nicht isolierte Kalt- und Warmleitungen ohne äußere Wärmedämmschicht.
F2: Bemessungslast?
A2: Alle Spezifikationen haben eine einheitliche maximale Auslegungslast von 9000 N.
F3: Einzigartige Installationsfunktion?
A3: Verwenden Sie eine abbrechbare Sechskantschraube und ziehen Sie sie fest, bis der Schraubenkopf abbricht, um eine feste Verriegelungskraft zu erzielen.
F4: Anwendbare Rohrspezifikation?
A4: DN65 bis DN250 (2-1/2''~10'').
F5: Können kostenlose Muster bereitgestellt werden?
A5: Kostenlose Inspektionsmuster sind vor dem Großeinkauf verfügbar.
