Aufrufe: 0 Autor: Site-Editor Veröffentlichungszeit: 18.06.2026 Herkunft: Website
Für MEP-Planer, Generalunternehmer und technische Planer entscheidet die Auswahl qualifizierter Befestigungen zur Abstützung seismischer Schwankungen direkt darüber, ob das gesamte Brandschutz- und HVAC-Rohrleitungssystem die offizielle AHJ-Inspektion gemäß den NFPA 13- und ASCE 7-Codes bestehen kann. Nicht zertifizierte, nicht übereinstimmende seismische Hardware birgt versteckte Risiken einer Pipelineverschiebung unter seismischen Belastungen und führt zu kostspieligen Projektnacharbeiten. In diesem Artikel werden vier gängige zertifizierte UTT-Modelle umfassend analysiert, darunter: UTT10 , UTT10Q, UTT071 und UTTH10. Es umfasst Zertifizierungsvergleiche, Materialspezifikationen, Tragfähigkeitsdaten und geltende Arbeitsbedingungen. Alle technischen Daten stammen aus offiziellen Werkszeichnungen als objektive Referenz für die Modellauswahl.
Viele erdbebensichere Armaturen auf dem Markt weisen uneinheitliche Zertifizierungsstufen auf. Bitte überprüfen Sie vor dem Modellabgleich den Zertifizierungsstatus jedes Modells deutlich in der folgenden Tabelle.
Modell |
UL |
FM |
CE |
|---|---|---|---|
UTT10 |
✅ |
✅ |
✅ |
UTT10Q |
✅ |
❌ |
✅ |
UTT071 |
✅ |
❌ |
✅ |
UTTH10 |
✅ |
❌ |
✅ |
Die gussbeanspruchten Teile aller vier Produkte bestehen aus duktilem Gusseisen QT450, während die Plattenkomponenten aus Kohlenstoffstahl bestehen. Elektroverzinkung ist die Standardoberflächenveredelung. Alle Beschläge verfügen über einheitliche 1/2-Zoll-Bolzenlöcher, die zu M12-Abscherbolzen passen. Detaillierte Parameter sind in der Tabelle unten aufgeführt.
Modell Nr. |
Vollständiger Name |
Hauptmaterial |
Oberflächenbeschaffenheit |
Vollständige Zertifizierungen |
Passender Rohrstandard |
Kernfunktion |
|---|---|---|---|---|---|---|
UTT10 |
Universelle Stabilisatorbefestigung |
Kohlenstoffstahl + duktiles Gusseisen QT450 |
Elektroverzinkt |
UL, FM, CE |
Sch10, Sch40, GB/T 3091, JIS G3454 |
Universeller seitlicher und längsgerichteter seismischer Verbinder, passend zum SCH40-Aussteifungsrohr |
UTT10Q |
Strukturelle Befestigung mit C-Klemme |
Kohlenstoffstahl + duktiles Gusseisen QT450 |
Elektroverzinkt |
UL, CE |
Sch10, Sch40, GB/T 3091, JIS G3454 |
Integrierte C-Trägerklammer, kein Vorbohren für H-Stahlträger |
Standardmäßige strukturelle Befestigung |
Kohlenstoffstahl + duktiles Gusseisen QT450 |
Elektroverzinkt |
UL, CE |
Sch10, Sch40, GB/T 3091, JIS G3454 |
Flache Basis zur Befestigung auf Betonbalken und eingebetteten Platten |
|
UTTH10 |
Robuste Strukturbefestigung |
Kohlenstoffstahl + duktiles Gusseisen QT450 |
Elektroverzinkt |
UL, CE |
Sch10, Sch40, GB/T 3091, JIS G3454 |
Verdickter verstärkter Guss für schwere Hauptrohrleitungsaussteifungen |
Die elektroverzinkte Oberfläche ist nur für trockene Innenräume wie Büros und Einkaufszentren geeignet. Für Tiefgaragen, Rohrlager im Freien und Küstengebiete mit starkem Salznebel ist eine feuerverzinkte Sonderanfertigung möglich. Das duktile Gusseisen QT450 hat eine bessere Schlagfestigkeit als gewöhnliches Gusseisen und kann Risse unter seitlicher seismischer Kraft vermeiden.
Die Tragfähigkeit ist die zentrale Konstruktionsgrundlage. Nur UTT10 hat die abgestuften FM-Belastungstests bei verschiedenen Installationswinkeln bestanden. UTT10Q, UTT071 und UTTH10 stellen nur statische UL-Lastdaten bereit. Bei allen Tests wird ein 1-Zoll-SCH40-Rohr als Stützelement verwendet.
Lastklassifizierung |
Bewerteter Wert |
Einheit |
Einzelstückgewicht |
|---|---|---|---|
UL Maximale Auslegungslast |
1885 |
lbs (8,38 kN) |
1,54 lbs (0,70 kg) |
FM-Last (30°–44° Installationswinkel) |
1490 |
lbs (6,62 kN) |
- |
FM-Last (45°–59° Installationswinkel) |
1980 |
8,80 kN (lbs) |
- |
Modell |
UL-maximale Auslegungslast |
Einheit |
Einzelstückgewicht |
|---|---|---|---|
UTT10Q |
1885 |
lbs (8,38 kN) |
1,82 Pfund (0,83 kg) |
UTT071 |
1885 |
lbs (8,38 kN) |
2,22 Pfund (1,01 kg) |
1885 |
lbs (8,38 kN) |
1,96 lbs (0,89 kg) |
Konstrukteure müssen den Installationswinkel von Pendelstrebenbaugruppen auf einen Wert zwischen 30° und 59° einstellen. Wenn der Winkel diesen Bereich überschreitet, sinkt die zertifizierte zulässige Horizontallast erheblich. Scherschrauben müssen angezogen werden, bis der Kopf abbricht, um das vorgeschriebene Drehmoment zu erreichen.
Unterschiedliche Baukonstruktionen entsprechen unterschiedlichen Gebäudeuntergründen und Betriebsbedingungen der Rohrleitungen. In der folgenden Tabelle werden geeignete Projekte für jedes Modell klar unterschieden.
Modell |
Kernstrukturmerkmal |
Anwendbarer Gebäudetyp |
Empfohlener Pipeline-Zustand |
|---|---|---|---|
UTT10 |
Integrierter Universalguss, dreifache Zertifizierungen |
Einkaufszentren, Bürogebäude, Gewerbekomplexe |
Alle Abzweig- und Hauptrohre der Sprinkleranlage, Priorität für Projekte, die eine FM-Inspektion erfordern |
Integrierte C-Träger-Klemmbasis |
Stahlkonstruktionsfabriken, Lagerhäuser |
Auf H-Trägern montierte Feuerlöschleitungen, schnelle Installation vor Ort ohne Bohren |
|
UTT071 |
Flacher Boden für die Betonbefestigung |
Tiefgaragen, Wohnkeller |
An Betonwänden und -balken befestigte HVAC- und Sprinklerrohre |
UTTH10 |
Verdickter, verstärkter Guss |
Chemiefabriken, große Gewerbegebäude |
Schwerbrand-Hauptleitungen DN150+ |
Alle vier Armaturen folgen den identischen Installationsschritten, die in den offiziellen Zeichnungen angegeben sind:

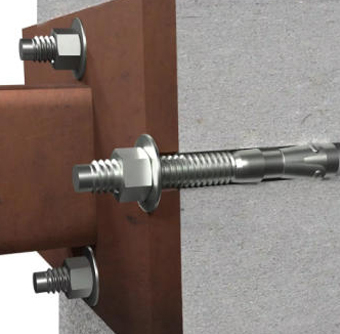

Befestigen Sie den Montagesockel fest an tragenden Balken oder Betonplatten des Gebäudes;
Setzen Sie das Standard-1-Zoll-SCH40-Verstrebungsrohr in die Basisklemmnut ein.
Setzen Sie die M12-Abscherschraube ein und ziehen Sie sie fest, bis der Schraubenkopf abbricht.
Mehrere typische Konstruktionsfehler führen dazu, dass die zertifizierte Lastleistung ungültig wird und die Inspektion fehlschlägt:
Nicht standardmäßige Schrauben können passende M12-Abscherschrauben nicht ersetzen. unvollständiges Anziehen ohne abgebrochene Schraubenköpfe erfüllt die Drehmomentanforderungen nicht;
Elektroverzinkte Produkte können nicht in Umgebungen mit dauerhafter Luftfeuchtigkeit oder Salznebel an der Küste verwendet werden; Eine feuerverzinkte kundenspezifische Anpassung ist erforderlich.
UTT10Q ist nur für Standard-H-Trägeroberflächen geeignet, nicht für unebene Betonuntergründe;
UTTH10 ist für schwere Hauptrohre statt für kleine Abzweigrohre konzipiert, um Materialverschwendung zu vermeiden;
Das komplette seismische Stützsystem muss mit passenden Strebenkanälen und Rohrklemmen zusammengebaut werden.
Utterly TY Intelligent Technology ist auf die Herstellung seismischer Abstützungshardware spezialisiert, die den NFPA 13-Standards entspricht. Wir liefern komplette Unterstützungspakete für UTT10, UTT10Q, UTT071 und UTTH10.
Zu unseren umfassenden technischen und kaufmännischen Dienstleistungen gehören:
Vollständige offizielle Datenblätter, UL-, CE- und FM-Testberichte für Ausschreibungen und AHJ-Inspektion;
Kostenlose Lastberechnung und Modellauswahl basierend auf den Rohrleitungszeichnungen und strukturellen Bedingungen des Kunden;
Musterlieferung für Lasttests vor Projektbeginn;
Massenproduktion und maßgeschneiderte Korrosionsschutz-Oberflächenbehandlung;
OEM- und ODM-kundenspezifische Guss- und Dimensionsverarbeitung.
Alle vier zertifizierten UTT-Anbauteile können zusammen mit unseren Strebenkanälen, Rohrschellen und Befestigungselementen komplette MEP-Rückhaltesysteme bilden.
Komplettes erdbebensicheres Brandschutzsystem
Durch die Auswahl der ordnungsgemäß zertifizierten UTT-Anbaugeräte zur seismischen Schwankung können Sie Erdbebengefahren und Verzögerungen bei der Projektinspektion vermeiden. UTT10 mit dreifachen UL-, FM- und CE-Zertifizierungen ist die erste Wahl für Inspektionsprojekte mit hohem Standard. UTT10Q, UTT071 und UTTH10 bieten gezielte Lösungen für Stahlkonstruktionen, Betonuntergründe bzw. Hochleistungsrohrleitungen.
Wenn Sie offizielle Lasttestberichte, vollständige technische Datenblätter, Massenangebote oder kostenlose technische Beratung benötigen, besuchen Sie bitte unsere Kontaktseite und übermitteln Sie Ihre Projektdetails. Unser technisches Vertriebsteam wird Ihnen innerhalb von 24 Stunden antworten und Ihnen passende Produktlisten sowie vollständige Zertifizierungsdokumente zur Verfügung stellen. Klicken Kontaktieren Sie uns jetzt, um Ihre Projektanforderungen zu senden.
