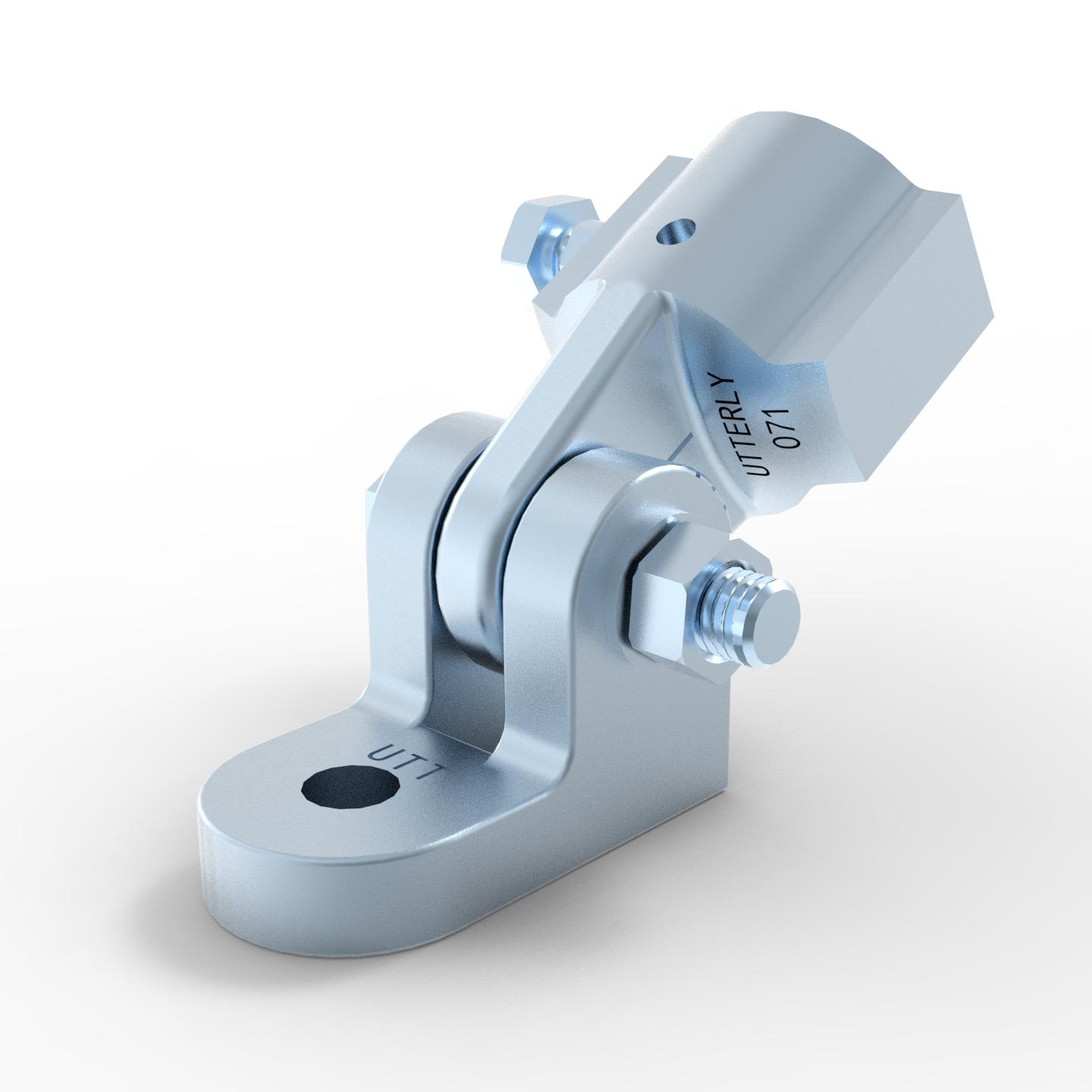

UTT071
TÄYSIN
| Materiaali: | |
|---|---|
| Todistus: | |
| Näyte: | |
| Moq: | |
| Viimeistely: | |
| Määrä: | |

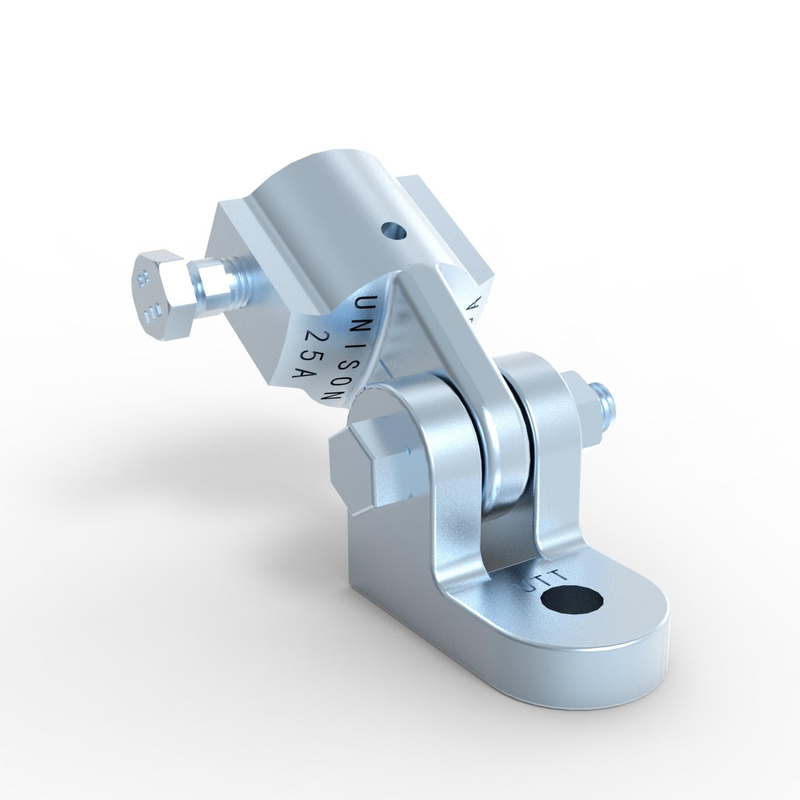

Vaativissa rakennus- ja teollisuusympäristöissä vakaus ei ole valinnaista – se on turvallisuuden perusta. Rakenneliittimemme on suunniteltu tarjoamaan turvallinen, kantava liitoskohta putkien rajoituksille, jäykistysjärjestelmille ja mekaanisille asennuksille. Se on suunniteltu tarkasti työstetyllä kierteellä ja tukevalla teräsrakenteella, ja se tarjoaa vakuuttavan lujuuden tunteen asennushetkellä.
Kun kiristät sen paikoilleen, voit tuntea luottamuksen sen otteeseen. Olipa kyseessä seismiset tukijärjestelmät tai kriittisen putkilinjainfrastruktuurin ankkuroiminen, tästä komponentista tulee näkymätön selkäranka, joka pitää kaiken kohdistettuna, turvallisena ja luotettavana ajan myötä.

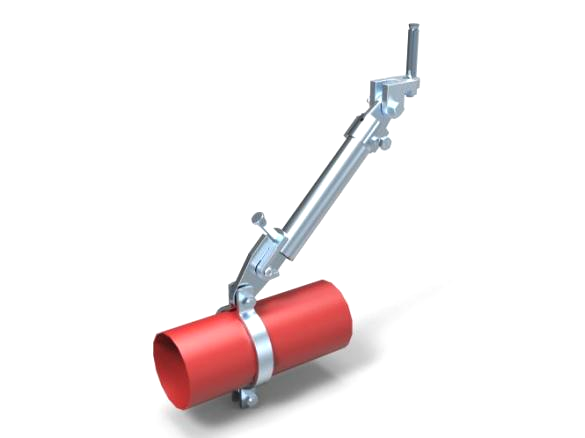

Suunniteltu tukemaan putkia heilahteluja ja seismisiä häiriöitä vastaan. UTT Manufacturing -rakennekiinnitysliittimen yhteydessä käytetty heilutustukijärjestelmän putken kiinnityskomponentti, joka liitetään yhteen tukiputkielementin kanssa, muodostaa täydellisen heilutustukikokoonpanon. Kääntötukikokoonpanot on tarkoitettu asennettaviksi NFPA 13:n ja valmistajan asennusohjeiden mukaisesti .
| Parametri | Erittely |
| Tuotteen nimi | Rakenneliite |
| Materiaali | Pallorauta QT450 |
| Koko | Yksi koko sopii jäykistetylle putkelle 8＂ asti, 1/2＂pultin reiällä rakennetta varten. |
| Tyyppi | Sprinkleriputki Sch 10, Sch 40, GB/T 3091, JIS G3454 |
| Kuormituskapasiteetti | Riippuu mallin koosta |
| Sovellus | Rakennetuki, putken kiinnitysjärjestelmät |
| Valmis | Sähkösinkitty |
| Standardien noudattaminen | Teollisuuden rakennestandardit |
| Hyväksynnät |   |
Kierrereikä on koneistettu tiukoilla toleransseilla, mikä varmistaa tasaisen kiinnittymisen ja vahvan kiinnityksen. Tämä tarkkuus eliminoi huojunnan ja parantaa yhteyden luotettavuutta.
Erittäin lujasta teräksestä valmistettu kiinnitys kestää huomattavaa mekaanista rasitusta. Se säilyttää rakenteellisen eheyden jopa raskaiden kuormien tai seismisten voimien alaisena.
Suunniteltu integroitumaan saumattomasti erilaisiin tukijärjestelmiin, mukaan lukien putkikiinnikkeet, tukitangot ja rakennekehykset, mikä tekee siitä soveltuvan useille teollisuudenaloille.
Suojapinnoite antaa puhtaan, metallisen viimeistelyn samalla kun se toimii esteenä ruostetta ja ympäristövaurioita vastaan, mikä varmistaa pitkän kestävyyden.
UL:n suurin suunnittelukuorma |
||||
Ahven jäsen |
lbs. |
K N |
Wt. Jokainen |
|
lb. |
kg |
|||
1＂ SCH40 putki |
1885 |
( 8.38) |
2.22 |
( 1.01) |
Vaihe 1 |
Vaihe 2 |
Vaihe 3 |
 |
 |
 |
| Asentaa: UTT071:n pohjaosan asennustapa rakennuksen sisällä, pultin M12 asennusmomentti on 50~65N·M. UTT071:n pohjaosan lisävarusteet käyttävät sch40 1 tuuman putkea .Liitäntäputki tulee laittaa pohjaan kuvan osoittamalla tavalla ja kiristää asennuspää irti leikkauspultilla. Kiristä asennuspultti kokonaan irti. |
||
Maanjäristysalttiilla alueilla tällä kiinnikkeellä on ratkaiseva rooli tukiosien kiinnittämisessä rakenneosiin, mikä auttaa ylläpitämään järjestelmän vakautta seismisten tapahtumien aikana.
Käytetään luotettavana kiinnityspisteenä putkien kiinnityksille, mikä varmistaa, että putkistot pysyvät tukevasti paikoillaan myös paineenvaihteluiden tai lämpölaajenemisen aikana.
Tukee kanava- ja mekaanisia järjestelmiä pitäen ne tiukasti kiinni rakennusrakenteissa vähentäen samalla tärinän ja melun siirtymistä.
Tarjoaa luotettavia kiinnityspisteitä rakennetuille, mikä parantaa yleistä rakentamisen turvallisuutta ja tehokkuutta.
Tarjoamme vaihtoehtoja hiiliteräksestä ja ruostumattomasta teräksestä riippuen ympäristö- ja kuormitusvaatimuksistasi.
Kyllä, räätälöimme kokoa, kierteitystä, pintakäsittelyä ja kantavuutta vastaamaan erityisiä projektitarpeita.
Täysin. Asianmukaisella pintakäsittelyllä, kuten galvanisoinnilla, se toimii luotettavasti ulkona ja syövyttävissä ympäristöissä.
Tiimimme voi suositella sopivaa mallia kuormitusvaatimustesi, asennusolosuhteiden ja sovellusskenaarion perusteella.
