Yleiskatsaus

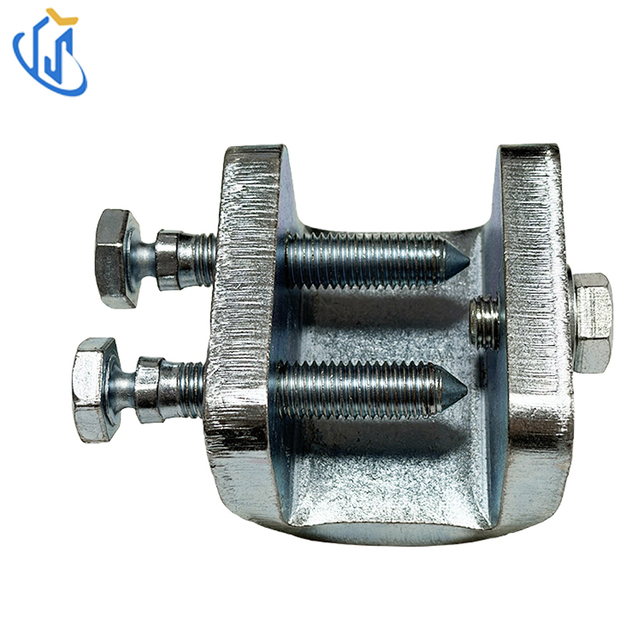

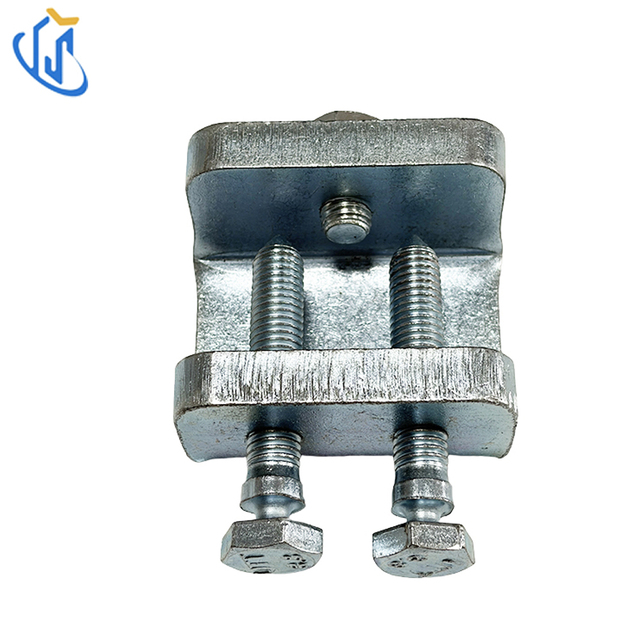

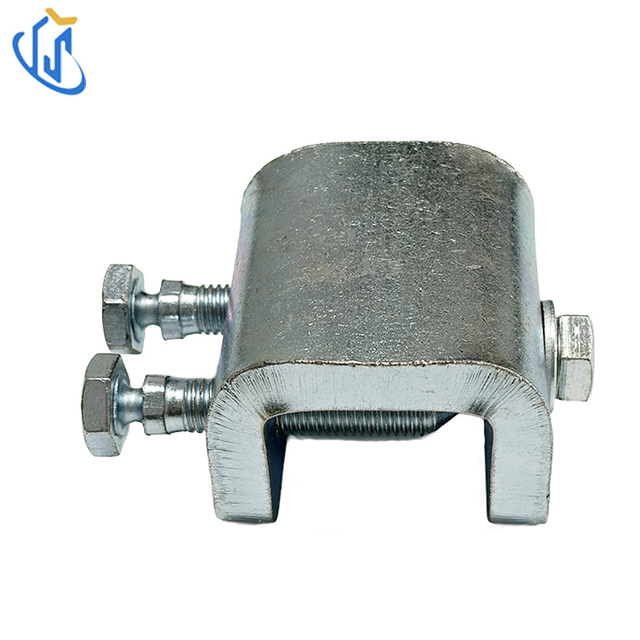

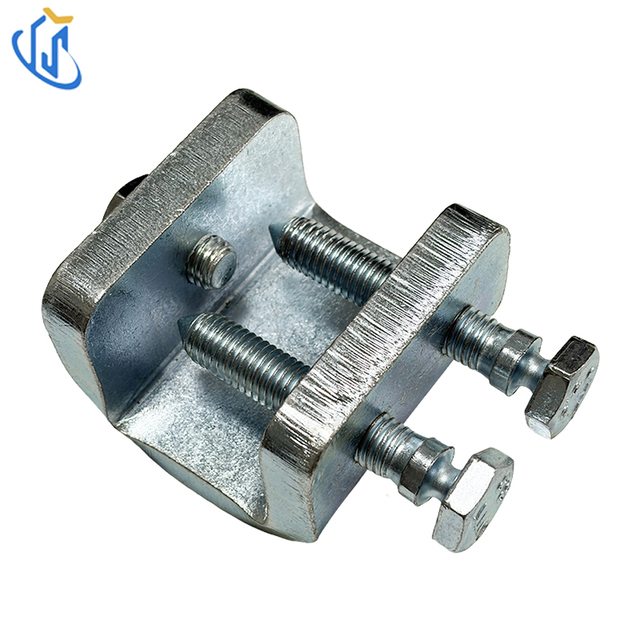

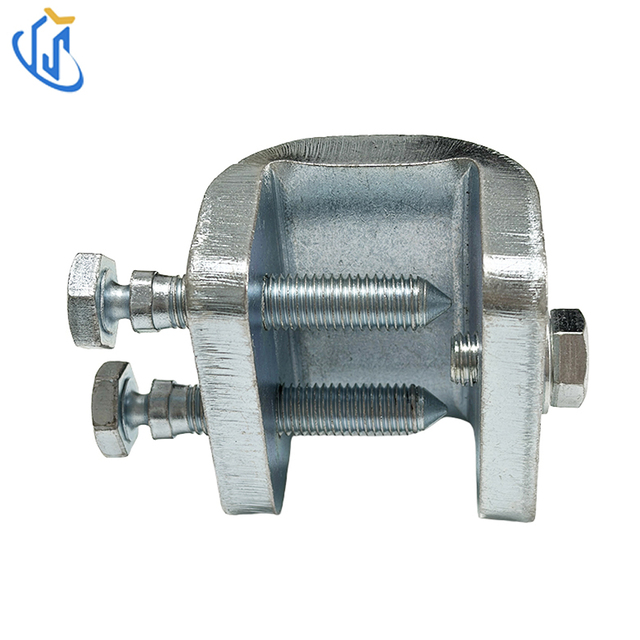

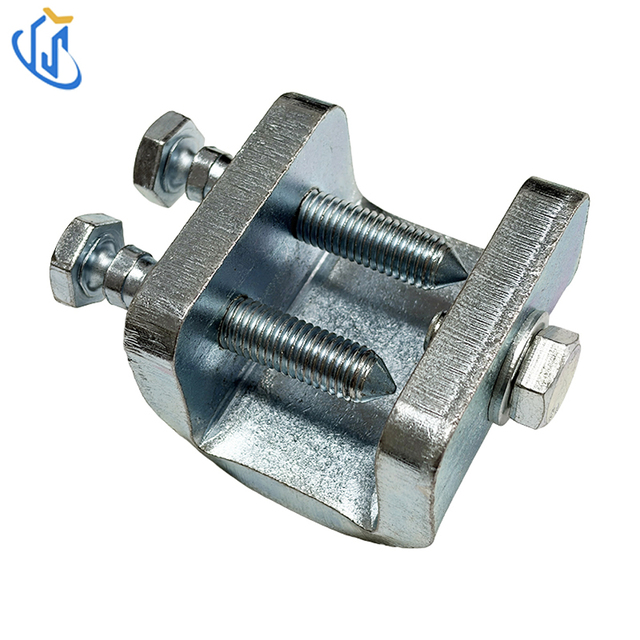

UTT1101 palkkiadapteri on QT450 pallografiittivalurautainen seisminen liitäntäliitin, joka on suunniteltu kääntötukiasennukseen teräsrakennepalkkeihin. Se eliminoi teräsosien poraamisen ja hitsauksen, soveltuu palkin paksuuteen 3/8 tuumasta enintään 1-1/4 tuumaan, sopii Sch10,Sch40,GB/T3091,JIS G3454 standardiputkiin 8 tuumaan asti, täysin yhteensopiva NFPA13-asennusspesifikaatioiden palontorjunta-seismisissä projekteissa.
Tärkeimmät ominaisuudet
Ydintoiminto: Liitä seisminen heilutustuki teräspalkkiin ilman porausta tai hitsausta
Raaka-aine: QT450 pallografiittirauta
Pintakäsittely: Sähkösinkitty sinkkipinnoite
Soveltuva teräksen paksuus: 3/8' ~1-1/4'
Suurin tuettu putken koko: 8 tuumaa korkeintaan sprinkler putken vakiokoko
Lukitustila: irrotettava kuusiokantainen säätöruuvi standardoitua asennusmomenttia varten
| Tuotteen |
erittely |
| Malli |
UTT1101 |
| Raaka-aine |
QT450 pallografiittivalurauta |
| Pintakäsittely |
Sähkösinkitty |
| Kiinnitysalue |
Teräspalkin paksuus 3/8'~1-1/4' |
| Max yhteensopiva putki |
8 tuumaa |
| Kiinnitysmenetelmä |
Katkaisuruuvin lukitus |
| Näytteen tarjonta |
Ilmaiset ennakkotilatut testinäytteet saatavilla |
Sovellusskenaariot
1. Fire Sprinklerijärjestelmä: Poraton palkkiliitäntä sprinkleriputkiston sivusuuntaiseen heilahtelutukeen teräsrakenteisiin rakennuksiin.
2.MEP&HVAC Engineering: Seisminen kiinnityssovitin vesi- ja ilmanvaihtoputkistoon, jossa palkkiporaus on kielletty.
3. Teräsrakenne: Nopea seisminen liitosasennus tehdas- ja kaupallisiin teräsrunkoprojekteihin.
Vaiheittainen asennusopas
1. Peitä UTT1101 teräspalkin laippaan ja sovita laippa tiiviisti sisäleuan pintaan.
2. Kiristä kiinnitysruuvit käsin ja kiristä sitten tasaisesti, kunnes ruuvin kuusiokantat katkeavat.
3. Kiinnitä sovitettu UTT-sarjan rakenteellinen kiinnitys tukipultilla ja varmista, että pultti on kunnolla paikallaan.
4. Yhdistä tukiputki ja putken puristin täydellisen heilutustuen kokoonpanon viimeistelemiseksi.
5.Tarkista liitoksen yleinen tiiviys ennen putkilinjan hydraulipainetestiä.
Toimialan vaatimustenmukaisuus
1. Noudata NFPA13-standardia seismisten palosuojauksen asennussäännöissä.
2. Sähkösinkitty pinnoite täyttää kansainväliset korroosionestostandardit.
3. Kaikki valmiit tuotteet läpäisevät tehdasmitan ja kuorman tarkastuksen ennen toimitusta.
Tuotteen ydinedut
Ei porausta eikä hitsausasennusta
Suojaa alkuperäinen teräspalkkirakenne, säästä rakennusprosessin kustannuksia ja työaikaa.
QT450 erittäin sitkeä materiaali
Erinomainen iskunkestävyys kestää pitkän aikavälin seismisen kuormituksen halkeilematta.
Irrotettava ruuvikiinnitys
Toteuta tasainen kiinnitysvoima murtamalla ruuvin pää, vältä epätasainen kiristys työmaalla.
Kiinteä palkin paksuusalue
Soveltuu yleisen 3/8''~1-1/4'' rakennusteräslaipan eritelmiin.
Täysi UTT-sarjan yhteensopivuus
Asenna täydellisesti kaikkiin UTT-putkikiinnittimiin ja seismisiin kiinnikkeisiin täydelliseen jäykistysjärjestelmään.
FAQ
Q1: UTT1101:n ydinetu?
A1: Asenna teräspalkkiin ilman porausta tai hitsausta, jotta palkin eheys säilyy.
Q2: Käytettävissä oleva teräksen kiinnityspaksuus?
A2: Soveltuu 3/8'~1-1/4' paksuiselle rakenneteräskappaleelle.
Q3: Suurin sovitettu putkilinjan koko?
A3: Tukee seismistä jäykistystä putken kokoon 8 tuumaan asti.
Q4: Asennuksen lukitustapa?
A4: Kiristä säätöruuvia, kunnes kuusiokanta katkeaa kiinteää lukitusvoimaa varten.
Q5: Ilmainen näyte saatavilla?
A5: Ilmaiset tarkastusnäytteet voidaan toimittaa ennen joukkotilausta.
