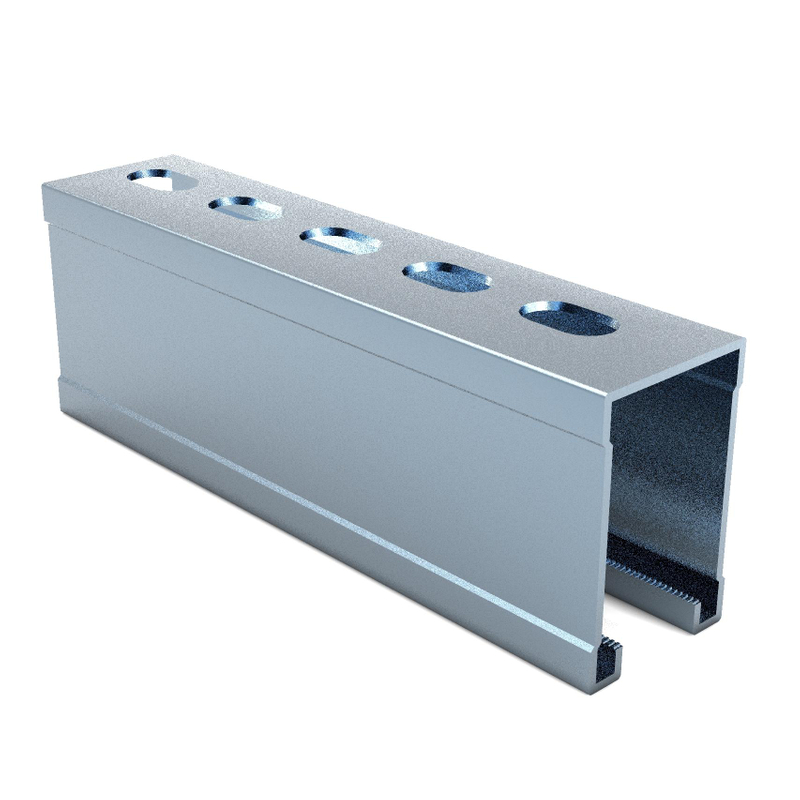

UTT7062
LUBOS NA
| Materyal: | |
|---|---|
| Ibabaw: | |
| Sukat: | |
| Dami: | |
Function:
Angkop para sa paggamit sa prefabricated load-bearing supports at seismic bracing system.
Ibabaw na Tapos:
Hot-dip galvanized / Electro-galvanized
Materyal:
Q235B / Galvanized Sheet
Haba:
Available ang mga custom na haba kapag hiniling
Mga Tampok ng Produkto:
Pinahuhusay ng disenyo ng axial reinforcement ang pangkalahatang katatagan ng channel steel.
Gumagana ang may ngipin sa loob na gilid ng channel sa mga lock ng channel upang magbigay ng anti-slip, impact resistance, at kadalian ng pag-install.
Ang mga auxiliary scale marking sa ibabaw ng channel ay nagpapadali sa pag-install at pagproseso sa lugar.
Ang post-forming hot-dip galvanization ay nag-aalok ng malakas na resistensya sa kaagnasan at isang kaakit-akit na hitsura.
Mabilis at madaling pag-install, tugma sa iba't ibang uri ng MEP system kabilang ang mga water pipe, air duct, at cable tray.
Ang nababaluktot na pagpupulong kasama ang iba pang mga accessory ay nagbibigay-daan para sa iba't ibang mga configuration ng suporta at hanger system at mga pagsasaayos sa site.
| Ari-arian | UTT7021 | UTT7041 | UTT7052 | UTT7062 | UTT7072 |
| Kapal ng Pader t [m] | 2 | 2 | 2.5 | 2.5 | 2.75 |
| Cross-Sectional Area A [mm²] | 175.9131 | 258.6308 | 367.6437 | 417.6437 | 515.476 |
| Timbang [kg/m] | 1.4793 | 2.1293 | 3.0102 | 3.4031 | 4.184 |
| Karaniwang Haba [m] | 3/6 | 3/6 | 3/6 | 3/6 | 3/6 |
| Lakas ng Yield fyk [N/mm²] | 300 | 290 | 300 | 295 | 290 |
| Pinapayagan ang Tensile Stress [N/mm²] | 195 | 188.5 | 195 | 191.75 | 188.5 |
| Pinapayagan ang Shear Stress [N/mm²] | 112.5 | 108.75 | 112.5 | 110.625 | 108.75 |
| Elastic Modulus [kN/mm²] | 210 | 210 | 210 | 210 | 210 |
| Shear Modulus [kN/mm²] | 81 | 81 | 81 | 81 | 81 |
| Distansya sa Pagbubukas ng Slot e₁ [mm] | 10.8425 | 210812 | 26.5721 | 31.5584 | 36.6436 |
| Distansya sa Slot Back e₂ [mm] | -9.7575 | -20.2188 | -25.4279 | -30.4416 | -35.3564 |
| Distansya sa Shear Axis zm (A ng G) [mm] | -20.5 | 40 | -51.8 | -61.758 | -71.1 |
| Sandali ng Inertia Iy [cm⁴] | 0.9575 | 5.5808 | 11.834 | 18.658 | 29.6984 |
| Seksyon Modulus Wy1 [cm³] | 0.8831 | 2.6473 | 4.4535 | 5.9122 | 8.1047 |
| Seksyon Modulus Wy2 [cm³] | 0.9813 | 2.7602 | 4.6539 | 6.1291 | 8.3997 |
| Radius ng Gyration ry [cm] | 0.7378 | 1.469 | 1.7941 | 2.1136 | 2.4003 |
| Allowable Bending Moment My [Nm] | 172.2043 | 499.0101 | 868.441 | 1133.6668 | 1527.7282 |
| Sandali ng Inertia Iz [cm⁴] | 4.6272 | 7.6806 | 11.1749 | 13.0593 | 15.9046 |
| Seksyon Modulus Wz1 [cm³] | 2.2408 | 3.7194 | 5.4115 | 6.3241 | 7.702 |
| Seksyon Modulus Wz [cm³] | 2.2964 | 3.8117 | 5.5458 | 6.481 | 7.8931 |
| Radius ng Gyration rz [cm] | 1.6219 | 1.7233 | 1.7434 | 1.7683 | 1.7565 |
| Span | UTT7021 41*21*20 | UTT7041 41*41*20 | UTT7052 41*52*25 | UTT7062 41*62*25 | UTT7072 41*72*25 | |||||
| L(mm) | F(kN) max. | F(mm)L/200 | F(kN) max. | F(mm)L/200 | F(kN) max. | F(mm)L/200 | F(kN) max. | F(mm)L/200 | F(KN) max. | F(mm)L/200 |
| 250 | 2.72 | 0.54 | 8.13 | 0.28 | 13.70 | 0.23 | 20.90 | 0.22 | 24.96 | 0.17 |
| 500 | 136.00 | 2.16 | 4.06 | 1.13 | 6.85 | 0.91 | 10.45 | 0.89 | 12.48 | 0.66 |
| 750 | 0.70 | 3.75 | 2.71 | 2.54 | 4.57 | 2.04 | 6.97 | 2.00 | 008 | 1.49 |
| 1000 | 0.39 | 5.00 | 2.03 | 4.53 | 3.42 | 3.63 | 5.22 | 3.56 | 6.24 | 2.65 |
| 1250 | 0.25 | 6.25 | 1.44 | 6.25 | 2.74 | 5.67 | 4.18 | 5.57 | 4.99 | 4.14 |
| 1500 | 0.18 | 7.50 | 1.00 | 7.50 | 2.10 | 7.50 | 2.96 | 7.50 | 4.16 | 5.94 |
| 1750 | 0.13 | 8.75 | 0.73 | 8.75 | 1.54 | 8.75 | 2.18 | 8.75 | 3.57 | 8.12 |
| 2000 | 0.10 | 10.00 | 0.56 | 10.00 | 1.18 | 10.00 | 1.67 | 10.00 | 2.94 | 10.00 |
| 2250 | 0.08 | 11.25 | 0.44 | 11.25 | 0.93 | 11.25 | 1.32 | 11.25 | 2.32 | 11.25 |
| 2500 | 0.06 | 12.50 | 0.36 | 12.50 | 0.76 | 12.50 | 1.07 | 12.50 | 1.88 | 12.50 |
| 2750 | 0.05 | 13.75 | 0.30 | 13.75 | 0.62 | 13.75 | 0.88 | 13.75 | 1.56 | 13.75 |
| 3000 | 0.04 | 15.00 | 0.25 | 15.00 | 0.52 | 15.00 | 0.74 | 15.00 | 1.31 | 15.00 |
| 3250 | 0.04 | 16.25 | 0.21 | 16.25 | 0.45 | 16.25 | 0.63 | 16.25 | 1.11 | 16.25 |
| 3500 | 0.03 | 17.50 | 0.18 | 17.50 | 0.39 | 17.50 | 0.54 | 17.50 | 001 | 17.50 |
| 3750 | 0.03 | 18.75 | 0.16 | 18.75 | 0.34 | 18.75 | 0.47 | 18.50 | 0.84 | 18.75 |
| 4000 | 0.02 | 20.00 | 0.14 | 20.00 | 0.30 | 20.00 | 0.42 | 20.00 | 0.74 | 20.00 |
