Les systèmes électriques et CVC constituent l’épine dorsale des bâtiments modernes, mais leur fiabilité dépend fortement de la solidité et de la stabilité des structures de support situées derrière eux. Lorsque les ingénieurs et les entrepreneurs planifient des chemins de câbles, des conduits, des conduits ou des unités de traitement d'air suspendues, un élément essentiel détermine souvent les performances à long terme : Canal de support de jauge . Choisir le bon calibre, la bonne finition et la bonne configuration ne consiste pas simplement à choisir un acier plus épais. Cela implique de comprendre les conditions de charge, l’exposition environnementale, les contraintes d’installation et les exigences de conformité. Grâce à notre expérience en tant que fabricant travaillant en étroite collaboration avec des entrepreneurs en électricité et en mécanique, une sélection minutieuse au stade de la planification améliore considérablement la sécurité, l'efficacité et le contrôle des coûts tout au long du cycle de vie du projet.
Chez Utterly TY Intelligent Technology Co., Ltd., nous produisons une large gamme de systèmes de canaux de support conçus spécifiquement pour les applications de support électrique et CVC. Au fil des années, nous avons constaté comment des spécifications appropriées évitent les déformations structurelles, les problèmes de vibrations et les coûts de matériaux inutiles. Cet article explique comment évaluer les exigences du projet et choisir le canal de support de jauge le plus approprié pour des installations électriques et CVC fiables.
Les conduits électriques et les conduits CVC peuvent sembler légers individuellement, mais lorsqu'ils sont regroupés sur de longues portées, leur charge combinée peut devenir substantielle. Une sélection incorrecte de la jauge peut entraîner une flexion, un désalignement ou des vibrations excessives.
L’une des premières considérations est le poids que le canal de jambe de force doit supporter. Les chemins de câbles remplis de câbles en cuivre ou de plusieurs conduites peuvent exercer une force descendante importante. Les systèmes CVC peuvent inclure de grands conduits, des registres et des matériaux isolants qui ajoutent du poids.
La longueur de la travée est tout aussi importante. Plus la distance entre les supports est longue, plus la contrainte de flexion sur le canal est importante. Les canaux de support de jauge plus épais offrent une meilleure résistance à la déflexion sur des portées étendues.
Les systèmes CVC introduisent des charges dynamiques. Les centrales de traitement d'air et les ventilateurs génèrent des vibrations qui peuvent progressivement fragiliser les supports insuffisamment dimensionnés. La sélection d'un canal avec une épaisseur et une rigidité appropriées réduit le risque de fatigue structurelle à long terme.
Les systèmes électriques et mécaniques doivent être conformes aux normes de construction et aux règles de sécurité. Une sélection appropriée des jauges garantit que les systèmes de support répondent aux exigences de charge et de sécurité incendie.
La jauge fait référence à l'épaisseur de l'acier utilisé dans la fabrication du canal de jambe de force. Les canaux plus épais offrent une capacité structurelle plus élevée mais augmentent le poids et le coût.
Vous trouverez ci-dessous une comparaison générale :
Type de jauge |
Application typique |
Adéquation de la portée |
Capacité de charge relative |
Jauge de lumière |
Petits conduits, chemins de câbles légers |
Portées courtes |
Modéré |
Jauge moyenne |
Conduits CVC standards, conduits groupés |
Portées moyennes |
Haut |
Gros calibre |
Gros appareils de traitement de l'air, chemins de câbles lourds |
Longues portées |
Très élevé |
Lors de la sélection du canal Gauge Strut, l’objectif est d’équilibrer une résistance suffisante avec l’efficacité de l’installation.
Les systèmes de support électrique varient considérablement en fonction du type de bâtiment et de la densité des équipements.
Les grands centres de données et les installations industrielles peuvent nécessiter de vastes réseaux de chemins de câbles. Dans de tels cas, les canaux de calibre moyen à lourd sont généralement préférés pour supporter le poids concentré du câble.
Pour les installations de conduits plus légers, des canaux de calibre léger à moyen peuvent suffire. Cependant, les faisceaux de conduits groupés peuvent augmenter la charge cumulée, nécessitant un profil plus solide.
Les luminaires suspendus et les panneaux de commande reposent également sur des systèmes de support stables. La sélection d'un canal avec une rigidité appropriée évite les problèmes d'affaissement et d'alignement.
Les systèmes CVC imposent des charges à la fois statiques et dynamiques, ce qui rend essentielle la sélection appropriée des canaux.
Les conduits d'air varient en taille et en poids. Les conduits isolés sont plus lourds et peuvent nécessiter un support de canal renforcé. Les canaux de calibre moyen sont couramment utilisés pour les conduits standard, tandis que les canaux de gros calibre sont recommandés pour les grands conduits industriels.
Les centrales de traitement d’air et les systèmes de ventilation nécessitent des points d’ancrage solides. Les canaux de support de gros calibre offrent une plus grande capacité de charge et une plus grande résistance à la fatigue induite par les vibrations.
Dans certaines installations CVC, des supports anti-vibrations sont utilisés. Même dans de tels cas, le canal de support doit rester rigide pour empêcher tout mouvement structurel.
Les systèmes électriques et CVC peuvent être installés à l’intérieur, à l’extérieur ou dans des environnements corrosifs.
Les canaux pré-galvanisés sont souvent suffisants pour les applications intérieures où l'exposition à l'humidité est minime.
Les systèmes CVC extérieurs et les chemins de câbles sur les toits nécessitent une résistance accrue à la corrosion. Des canaux galvanisés à chaud ou en acier inoxydable sont recommandés.
Dans les environnements hautement corrosifs, des revêtements avancés ou des matériaux inoxydables contribuent à prolonger la durée de vie.
Environnement d'installation |
Finition recommandée |
Espace commercial intérieur |
Pré-galvanisé |
Systèmes CVC sur toit |
Galvanisé à chaud |
Site industriel côtier |
Acier inoxydable |
Au-delà de l'épaisseur de jauge, la configuration globale du système de canaux de support joue un rôle essentiel dans la détermination des performances, de la sécurité et de la durabilité à long terme. Même le canal de support de jauge le plus solide peut ne pas fonctionner correctement si la disposition structurelle, la méthode de connexion ou l'espacement des supports ne sont pas correctement conçus. Dans les projets électriques et CVC, où les charges sont souvent réparties sur de longues distances, une configuration réfléchie du système est tout aussi importante que la sélection des matériaux.
Une configuration à canal unique est couramment utilisée pour les conduits électriques plus légers et les installations de chemins de câbles modérées. Il fournit un support adéquat pour de nombreuses applications commerciales standard et offre un équilibre entre capacité structurelle et simplicité d'installation.
Cependant, lorsqu'ils supportent des conduits CVC plus lourds, de grands chemins de câbles groupés ou des unités de traitement d'air suspendues, les assemblages à double canal améliorent considérablement les performances. En associant deux canaux de support dos à dos ou côte à côte, les installateurs augmentent la capacité portante et la résistance à la torsion. Cette configuration réduit la déflexion et améliore la stabilité sous des charges statiques et dynamiques.
Les systèmes à double canal sont particulièrement utiles dans les applications à longue portée où une rigidité supplémentaire est nécessaire pour éviter l'affaissement au fil du temps.

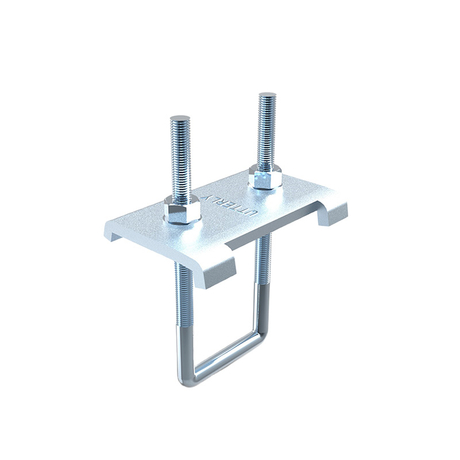

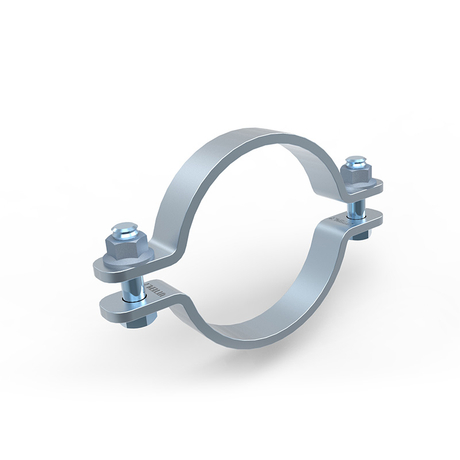

La sélection des supports, connecteurs et fixations appropriés garantit un transfert de charge approprié dans tout le système. Des raccords mal assortis peuvent créer des points de concentration de contraintes, affaiblissant la structure globale.
Des raccords de haute qualité permettent une répartition uniforme du poids des chemins de câbles ou des conduits vers le cadre du canal de support. Dans notre processus de fabrication, nous mettons l'accent sur la précision dimensionnelle afin que tous les accessoires s'alignent correctement et maintiennent une intégrité structurelle constante.
L'espacement des supports influence directement les performances structurelles. Des intervalles de support plus rapprochés réduisent les contraintes de flexion sur chaque section du canal. Dans de nombreux cas, la réduction de la distance entre les cintres ou les supports permet d’utiliser un gabarit plus léger sans compromettre la sécurité.
Un espacement approprié améliore non seulement la stabilité, mais optimise également l'utilisation des matériaux, en équilibrant les coûts et les exigences structurelles.
Une épaisseur de jauge excessive augmente les coûts des matériaux et ajoute un poids inutile à l'installation. En revanche, une sous-spécification introduit des risques pour la sécurité et des problèmes potentiels de maintenance à long terme. La stratégie la plus efficace est un calcul précis de la charge combiné à une planification pratique de l'installation.
Grâce à notre expérience en matière de production et de collaboration sur le terrain, les projets qui évaluent soigneusement les exigences en matière de jauge et de configuration obtiennent souvent :
Temps d'installation réduit grâce à une manipulation et un assemblage plus faciles
Entretien réduit à long terme grâce à une stabilité structurelle améliorée
Fiabilité améliorée sous vibrations et contraintes environnementales
Coût des matériaux optimisé en évitant une conception excessive
Une sélection efficace soutient à la fois la performance technique et le contrôle financier.
Chez Utterly TY Intelligent Technology Co., Ltd., nous fabriquons des canaux de support dans plusieurs jauges et finitions pour répondre à diverses exigences de support électrique et CVC. Nos installations de production maintiennent un contrôle strict sur la tolérance d’épaisseur, la précision du profil et la qualité du traitement de surface pour garantir des performances constantes.
Nous collaborons étroitement avec les entrepreneurs et les équipes d’ingénierie pour fournir :
Options de jauge personnalisées adaptées aux exigences de charge spécifiques
Longueurs de canaux sur mesure qui réduisent les coupes sur site
Raccords et accessoires compatibles pour un assemblage sans faille
Traitements de surface conçus pour les environnements intérieurs, extérieurs ou corrosifs
Notre objectif est de fournir des composants structurels fiables qui s'alignent sur les conditions réelles du chantier, garantissant que chaque système de canal de support de jauge offre à la fois résistance et efficacité d'installation.
La sélection du canal de support de jauge approprié pour le support électrique et CVC nécessite une évaluation minutieuse des conditions de charge, de la longueur de portée, des facteurs de vibration, de l'exposition environnementale et des contraintes d'installation. La bonne jauge garantit la stabilité structurelle, la conformité réglementaire et les performances à long terme tout en maintenant la rentabilité. Des systèmes de chemins de câbles aux unités de traitement d'air suspendues, les canaux de support correctement spécifiés constituent la base d'une infrastructure sûre et fiable.
En tant que fabricant professionnel, Utterly TY Intelligent Technology Co., Ltd. fournit des systèmes de canaux de support de haute qualité conçus pour répondre aux besoins exigeants des installations électriques et CVC. Si vous planifiez un projet et avez besoin de conseils techniques ou de spécifications de produit, nous vous invitons à nous contacter pour une assistance et une consultation détaillées.
1. Comment puis-je déterminer le canal de support de jauge correct pour le support CVC ?
Évaluez le poids de l’équipement, la longueur de portée et les niveaux de vibrations. Les équipements plus lourds ou les portées plus longues nécessitent généralement des canaux de calibre plus épais.
2. Les canaux de support de faible épaisseur peuvent-ils supporter des chemins de câbles ?
Oui, pour les petits systèmes de chemins de câbles avec de courtes portées. Les installations plus grandes peuvent nécessiter des canaux de calibre moyen ou épais.
3. Quelle finition de surface convient le mieux aux systèmes CVC sur toit ?
Les canaux d'entretoise galvanisés à chaud sont généralement recommandés pour l'exposition extérieure et la résistance à la corrosion.
4. Pourquoi l'épaisseur de la jauge est-elle importante dans les installations électriques ?
Une épaisseur de calibre appropriée empêche la déflexion, garantit la capacité de charge et maintient l'alignement des conduits et des chemins de câbles au fil du temps.
