전기 및 HVAC 시스템은 현대 건물의 중추를 형성하지만 그 신뢰성은 뒤에 있는 지지 구조의 강도와 안정성에 크게 좌우됩니다. 엔지니어와 계약자가 케이블 트레이, 도관, 덕트 공사 또는 매달린 공기 조화 장치를 계획할 때 중요한 구성 요소 중 하나가 종종 장기적인 성능을 결정합니다. 게이지 스트럿 채널 . 올바른 게이지, 마감 및 구성을 선택하는 것은 단순히 두꺼운 강철을 선택하는 문제가 아닙니다. 여기에는 부하 조건, 환경 노출, 설치 제약 및 규정 준수 요구 사항을 이해하는 것이 포함됩니다. 전기 및 기계 계약업체와 긴밀하게 협력하는 제조업체로서의 경험을 바탕으로 계획 단계에서의 신중한 선택을 통해 프로젝트 수명주기 전반에 걸쳐 안전성, 효율성 및 비용 관리가 크게 향상됩니다.
Utterly TY Intelligent Technology Co., Ltd.에서는 전기 및 HVAC 지원 애플리케이션을 위해 특별히 설계된 다양한 스트럿 채널 시스템을 생산합니다. 수년에 걸쳐 우리는 적절한 사양이 구조적 변형, 진동 문제 및 불필요한 자재 비용을 어떻게 방지하는지 확인했습니다. 이 기사에서는 프로젝트 요구 사항을 평가하고 안정적인 전기 및 HVAC 설치에 가장 적합한 게이지 스트럿 채널을 선택하는 방법을 설명합니다.
전기 도관과 HVAC 덕트는 개별적으로는 가벼워 보일 수 있지만 긴 범위에 걸쳐 그룹화하면 결합된 부하가 상당히 커질 수 있습니다. 게이지를 잘못 선택하면 휘어짐, 정렬 불량 또는 과도한 진동이 발생할 수 있습니다.
첫 번째 고려 사항 중 하나는 스트럿 채널이 얼마나 많은 무게를 지탱해야 하는지입니다. 구리 케이블이나 여러 도관으로 채워진 케이블 트레이는 상당한 하향 힘을 가할 수 있습니다. HVAC 시스템에는 무게를 추가하는 대형 덕트, 댐퍼 및 단열재가 포함될 수 있습니다.
마찬가지로 중요한 것은 스팬 길이입니다. 지지대 사이의 거리가 길수록 채널에 가해지는 굽힘 응력이 커집니다. 더 두꺼운 게이지 스트럿 채널은 확장된 범위에 걸쳐 편향에 대한 향상된 저항을 제공합니다.
HVAC 시스템에는 동적 부하가 발생합니다. 공기 조화 장치와 팬은 진동을 발생시켜 정격이 부족한 지지대를 점차 약화시킬 수 있습니다. 적절한 두께와 강성을 갖춘 채널을 선택하면 장기적인 구조적 피로 위험이 줄어듭니다.
전기 및 기계 시스템은 건축 표준 및 안전 규정을 준수해야 합니다. 적절한 게이지 선택은 지원 시스템이 하중 지지 및 화재 안전 요구 사항을 충족하도록 보장합니다.
게이지는 스트럿 채널을 제조하는 데 사용되는 강철의 두께를 나타냅니다. 채널이 두꺼울수록 구조적 용량은 높아지지만 무게와 비용이 증가합니다.
다음은 일반적인 비교입니다.
게이지 유형 |
일반적인 응용 |
스팬 적합성 |
상대 부하 용량 |
라이트 게이지 |
작은 도관, 가벼운 케이블 트레이 |
짧은 경간 |
보통의 |
중간 게이지 |
표준 HVAC 덕트, 그룹화된 도관 |
중간 경간 |
높은 |
헤비 게이지 |
대형 공기 처리기, 무거운 케이블 트레이 |
긴 스팬 |
매우 높음 |
게이지 스트럿 채널을 선택할 때 목표는 충분한 강도와 설치 효율성의 균형을 맞추는 것입니다.
전기 지원 시스템은 건물 유형과 장비 밀도에 따라 크게 다릅니다.
대규모 데이터 센터 및 산업 플랜트에는 광범위한 케이블 트레이 네트워크가 필요할 수 있습니다. 이러한 경우 집중된 케이블 무게를 처리하기 위해 중간에서 무거운 게이지 채널이 일반적으로 선호됩니다.
더 가벼운 도관 설치의 경우 경~중간 게이지 채널이면 충분할 수 있습니다. 그러나 그룹화된 도관 번들은 누적 부하를 증가시킬 수 있으므로 더 강력한 프로파일이 필요합니다.
매달린 조명 기구와 제어 패널도 안정적인 지지 시스템에 의존합니다. 적절한 강성을 지닌 채널을 선택하면 처짐 및 정렬 문제를 방지할 수 있습니다.
HVAC 시스템은 정적 및 동적 부하를 모두 부과하므로 적절한 채널 선택이 필수적입니다.
공기 덕트는 크기와 무게가 다양합니다. 단열 덕트는 더 무겁고 강화된 채널 지지가 필요할 수 있습니다. 중간 게이지 채널은 표준 덕트 설치에 일반적으로 사용되는 반면, 무거운 게이지 채널은 대형 산업용 덕트에 권장됩니다.
공기조화기 및 팬 시스템에는 강력한 고정점이 필요합니다. 헤비 게이지 스트럿 채널은 더 큰 하중 용량과 진동으로 인한 피로에 대한 저항력을 제공합니다.
일부 HVAC 설치에서는 진동 차단 마운트가 사용됩니다. 이러한 경우에도 지지 채널은 구조적 움직임을 방지하기 위해 견고한 상태를 유지해야 합니다.
전기 및 HVAC 시스템은 실내, 실외 또는 부식성 환경에 설치할 수 있습니다.
사전 아연 도금 채널은 습기 노출이 최소화되는 실내 응용 분야에 충분한 경우가 많습니다.
실외 HVAC 시스템과 옥상 케이블 트레이에는 향상된 내식성이 필요합니다. 용융 아연 도금 또는 스테인리스강 채널을 권장합니다.
부식성이 높은 환경에서는 고급 코팅이나 스테인리스 소재를 사용하여 서비스 수명을 연장합니다.
설치환경 |
추천 마감 |
실내 상업공간 |
사전 아연 도금 |
옥상 HVAC 시스템 |
용융 아연 도금 |
해안산업단지 |
스테인레스 스틸 |
게이지 두께 외에도 스트럿 채널 시스템의 전체 구성은 성능, 안전성 및 장기 내구성을 결정하는 데 중요한 역할을 합니다. 가장 강력한 게이지 스트럿 채널이라도 구조 레이아웃, 연결 방법 또는 지지 간격이 적절하게 설계되지 않으면 성능이 저하될 수 있습니다. 부하가 확장된 실행에 따라 분산되는 경우가 많은 전기 및 HVAC 프로젝트에서는 사려 깊은 시스템 구성이 재료 선택만큼 중요합니다.
단일 채널 구성은 일반적으로 가벼운 전기 도관 및 적당한 케이블 트레이 설치에 사용됩니다. 이는 많은 표준 상업용 애플리케이션에 대한 적절한 지원을 제공하며 구조적 용량과 설치 단순성 간의 균형을 제공합니다.
그러나 더 무거운 HVAC 덕트 공사, 대규모 그룹 케이블 트레이 또는 매달린 공기 조화 장치를 지원할 때 이중 채널 어셈블리는 성능을 크게 향상시킵니다. 두 개의 스트럿 채널을 연속적으로 또는 나란히 쌍으로 연결함으로써 설치자는 내하중 용량과 비틀림 저항을 증가시킵니다. 이 구성은 편향을 줄이고 정적 및 동적 하중 모두에서 안정성을 향상시킵니다.
이중 채널 시스템은 시간이 지남에 따라 처짐을 방지하기 위해 추가 강성이 필요한 장거리 응용 분야에 특히 유용합니다.

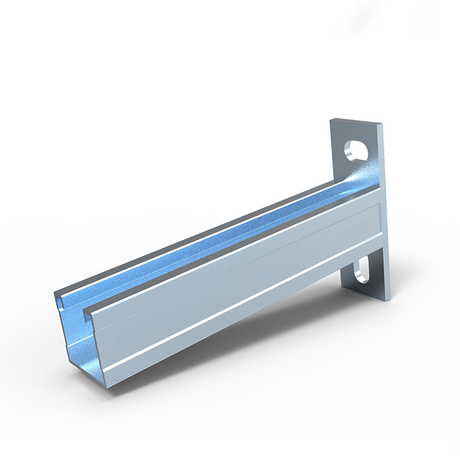

올바른 브래킷, 커넥터 및 패스너를 선택하면 시스템 전체에 적절한 하중 전달이 보장됩니다. 잘못 일치하는 피팅은 응력 집중 지점을 생성하여 전체 구조를 약화시킬 수 있습니다.
고품질 피팅을 사용하면 케이블 트레이 또는 덕트에서 스트럿 채널 프레임워크로 무게를 균일하게 분산할 수 있습니다. 제조 과정에서 우리는 모든 액세서리가 올바르게 정렬되고 일관된 구조적 무결성을 유지할 수 있도록 치수 정확성을 강조합니다.
지지 간격은 구조 성능에 직접적인 영향을 미칩니다. 지지 간격이 가까울수록 채널 각 부분의 굽힘 응력이 줄어듭니다. 많은 경우 행거나 브래킷 사이의 거리를 줄이면 안전성을 손상시키지 않으면서 더 가벼운 게이지를 사용할 수 있습니다.
적절한 간격은 안정성을 향상시킬 뿐만 아니라 재료 사용을 최적화하고 비용과 구조적 요구 사항의 균형을 유지합니다.
게이지 두께를 과도하게 지정하면 재료 비용이 증가하고 설치에 불필요한 무게가 추가됩니다. 반면에 과소 사양은 안전 위험과 잠재적인 장기 유지 관리 문제를 야기합니다. 가장 효과적인 전략은 실제 설치 계획과 결합된 정확한 부하 계산입니다.
생산 및 현장 협업 경험을 통해 게이지 및 구성 요구 사항을 신중하게 평가하는 프로젝트는 종종 다음을 달성합니다.
손쉬운 취급 및 조립으로 인해 설치 시간 단축
향상된 구조적 안정성으로 인해 장기 유지 관리 비용 감소
진동 및 환경적 스트레스 하에서 신뢰성 향상
과도한 과잉설계를 방지하여 재료비 최적화
효율적인 선택은 기술적 성과와 재정적 통제를 모두 지원합니다.
Utterly TY Intelligent Technology Co., Ltd.에서는 다양한 전기 및 HVAC 지원 요구 사항을 충족하기 위해 다양한 게이지와 마감재로 스트럿 채널을 제조합니다. 당사의 생산 시설은 일관된 성능을 보장하기 위해 두께 공차, 프로파일 정확도 및 표면 처리 품질을 엄격하게 관리합니다.
우리는 계약업체 및 엔지니어링 팀과 긴밀히 협력하여 다음을 제공합니다.
특정 하중 요구 사항에 맞춘 맞춤형 게이지 옵션
현장 절단을 줄이는 맞춤형 채널 길이
원활한 조립을 위한 호환 가능한 피팅 및 액세서리
실내, 실외 또는 부식성 환경을 위해 설계된 표면 처리
우리의 목표는 실제 작업 현장 조건에 부합하는 신뢰할 수 있는 구조 구성 요소를 제공하여 모든 게이지 스트럿 채널 시스템이 강도와 설치 효율성을 모두 제공하도록 보장하는 것입니다.
전기 및 HVAC 지원을 위한 올바른 게이지 스트럿 채널을 선택하려면 부하 조건, 스팬 길이, 진동 요인, 환경 노출 및 설치 제약 조건을 신중하게 평가해야 합니다. 올바른 게이지는 비용 효율성을 유지하면서 구조적 안정성, 규정 준수 및 장기적인 성능을 보장합니다. 케이블 트레이 시스템부터 매달린 공기 조화 장치까지 적절하게 지정된 스트럿 채널은 안전하고 신뢰할 수 있는 인프라의 기초를 형성합니다.
직업적인 제조자로, Utterly TY Intelligent Technology Co., Ltd.는 전기 및 HVAC 설치의 까다로운 요구 사항을 충족하도록 설계된 고품질 스트럿 채널 시스템을 제공합니다. 프로젝트를 계획 중이고 기술 지도나 제품 사양이 필요한 경우, 자세한 지원과 상담을 위해 당사에 연락해 주시기 바랍니다.
1. HVAC 지원을 위한 올바른 게이지 스트럿 채널을 어떻게 결정합니까?
장비 중량, 스팬 길이 및 진동 수준을 평가합니다. 장비가 무겁거나 스팬이 길수록 일반적으로 더 두꺼운 게이지 채널이 필요합니다.
2. 라이트 게이지 스트럿 채널이 케이블 트레이를 지원할 수 있습니까?
예, 스팬이 짧은 소형 케이블 트레이 시스템의 경우입니다. 대규모 설치에는 중간 또는 무거운 게이지 채널이 필요할 수 있습니다.
3. 옥상 HVAC 시스템에 가장 적합한 표면 마감은 무엇입니까?
용융 아연 도금 스트럿 채널은 일반적으로 실외 노출 및 내식성을 위해 권장됩니다.
4. 전기 설비에서 게이지 두께가 왜 중요한가요?
적절한 게이지 두께는 편향을 방지하고, 부하 용량을 보장하며, 시간이 지나도 도관과 케이블 트레이의 정렬을 유지합니다.
