개요

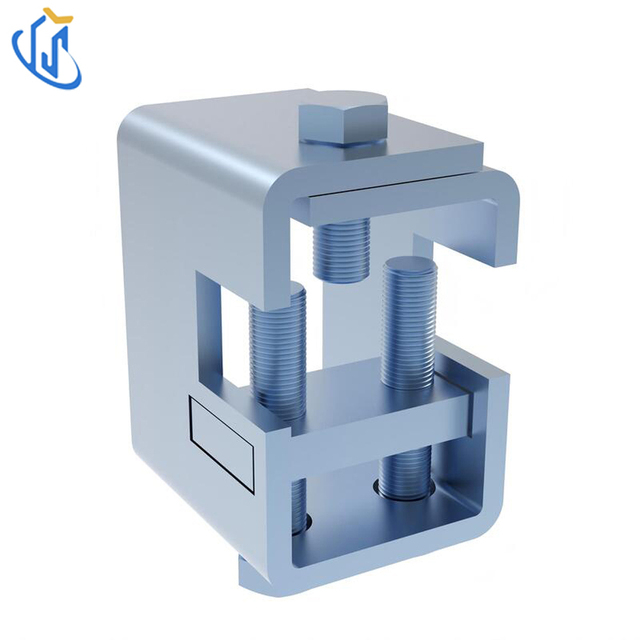

UTT1102 빔 어댑터는 파이프라인의 흔들림 방지 및 지진 억제를 위해 개발된 QT450 연성주철 지진 구조 피팅입니다. 구조적 연결을 위한 범용 1/2인치/M12 볼트 구멍이 장착된 일체형 사양은 Sch10, Sch40, GB/T3091, JIS G3454 표준 스프링클러 배관과 일치하는 최대 8인치의 모든 브레이싱 파이프를 적용합니다. 고유한 전방향 피봇 구조를 통해 연결된 전환 피팅이 자유롭게 회전하여 유연한 브레이스 각도 조정이 가능하며 철골 구조 건물에 대한 NFPA13 화재 방지 내진 사양에 따라 완전히 설치됩니다.
주요 특징
핵심 기능: 전이 피팅을 연결하기 위해 강철 빔에 고정하고 지진 변위에 대비하여 파이프라인의 각도 조절 가능 지진 흔들림 버팀대 실현
원자재: QT450 고인성 연성철
표면 마감 : 전기 아연 도금 부식 방지 아연 코팅
마운트 사양: 1/2인치 및 M12 이중 사양 볼트 구멍 내장
최대 적용 가능 파이프: 최대 8인치 표준 스프링클러 파이프까지의 전체 범위 최대 8인치까지
잠금 방법: 원추형 세트 볼트, 조임 표준화된 잠금을 위해 볼트 헤드가 분리됨
구조적 이점: 일치하는 전환 피팅의 자유로운 각도 조정을 위한 360° 회전 설계

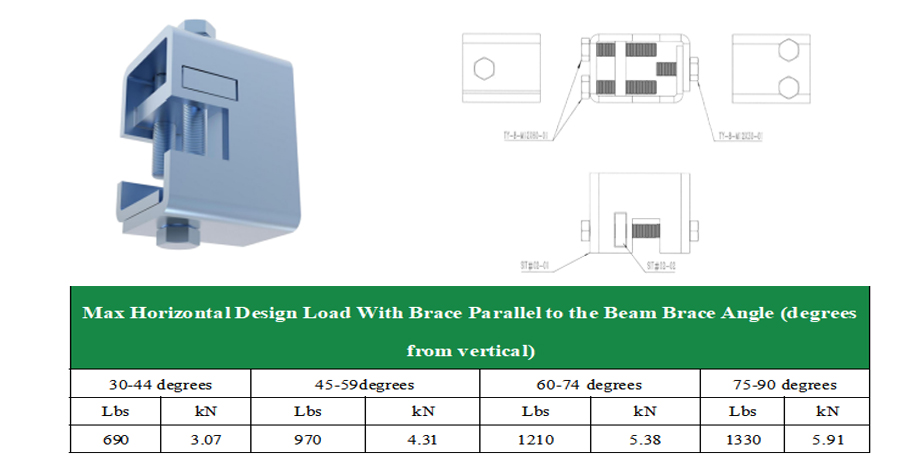

| 품목 |
사양 |
| 모델 |
UTT1102 |
| 원료 |
QT450 연성철 |
| 표면 처리 |
전기 아연 도금 아연 코팅 |
| 예약된 볼트 구멍 |
1/2' 및 M12 이중 사양 |
| 최대 일치 파이프 크기 |
최대 8인치 |
| 고정볼트 종류 |
원추형 브레이크오프 세트 볼트 |
| 피벗 속성 |
각도 조정을 위한 전방향 자유 회전 |
| 샘플 공급 |
무료 사전 주문 검사 샘플 제공 |
응용 시나리오
1.화재 스프링클러 시스템: 철골 구조물 건물 스프링클러 파이프라인 측면 내진 보강을 위한 다각도 조정 가능한 빔 연결 2.MEP 및 HVAC 엔지니어링: 현장에서 불규칙한 보강 각도가 필요한 냉온수 및 환기 파이프용 지진 구속 피팅 3.철골 산업 건설: 복잡한 설치 레이아웃이 있는 공장 지붕 및 빔 파이프라인 내진 지원을 위한 유연한 연결 구성 요소.
단계별 설치 가이드

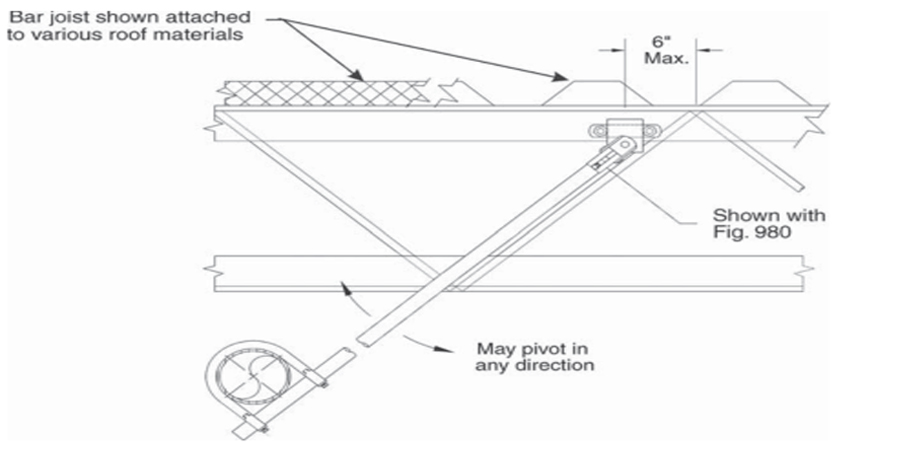

1. UTT1102 본체를 대상 강철 빔의 표면에 고정합니다. 2. 모든 볼트 헤드가 완전히 부러질 때까지 콘 포인트 세트 볼트를 균일하게 조여 빔 잠금을 완료합니다. 3. 일치하는 전환 부착 피팅을 UTT1102의 예약된 연결 구멍에 조립합니다. 4. 피벗 구조를 통해 전환 피팅을 자유롭게 회전하여 브레이싱 각도를 현장에서 필요한 위치로 조정합니다. 5. 브레이싱 파이프와 파이프 클램프를 연결하여 전체 스웨이 브레이스 조립을 완료하고 전반적인 고정 견고성을 확인합니다.
업계 규정 준수
1. NFPA13 국제 방화 내진 보강 설치 표준을 준수합니다. 2. 전기 아연 도금 코팅은 ASTM B633 글로벌 방청 코팅 기술 요구 사항을 충족합니다. 3. 모든 완제품은 배송 전에 공장 치수 검사 및 기계적 부하 테스트를 통과합니다.
핵심 제품 장점
전방향 피벗 조정 가능 디자인회전 가능한 연결 끝은 불규칙한 설치 각도 문제를 해결하고 현장 건축 적응성을 크게 향상시킵니다.QT450 연성 철 고강도 본체장기적인 지진 교번 하중을 안정적으로 견딜 수 있는 탁월한 내균열 및 충격 저항. 브레이크오프 콘 포인트 볼트 잠금 부러진 볼트 헤드를 통한 고정 설치 토크, 건설 결함이 부족하거나 과도하게 조이는 것을 방지합니다.이중 사양 범용 마운트 구멍 1/2'+M12 이중 구멍 디자인은 더 넓은 일치 범위를 위해 글로벌 주류 표준 고정 볼트와 호환됩니다. 단일 크기 범용 사양 단일 크기는 예비 부품 재고 비용을 줄이기 위해 최대 8인치의 모든 파이프 사양을 포괄합니다. UTT 시리즈와의 완전한 호환성 완전한 내진 보강 시스템을 위해 모든 UTT 파이프 클램프, 힌지 및 구조 부착물과 완벽하게 일치합니다.
FAQ
Q1: UTT1102의 핵심 고유 기능은 무엇입니까?A1: 자유로운 피봇팅 구조를 통해 트랜지션 피팅이 어떤 방향으로든 회전하여 브레이싱 설치 각도를 조정할 수 있습니다.Q2: 예약된 장착 구멍 사양?A2: 유연한 볼트 선택을 위해 1/2인치 및 M12 표준 볼트 구멍이 모두 장착되어 있습니다.Q3: 최대 적용 가능한 파이프 크기는 무엇입니까?A3: 유니버설 디자인은 최대 8인치 직경의 브레이싱 파이프를 지원합니다.Q4: 빔 고정을 마무리하는 방법은 무엇입니까?A4: 콘 포인트 세트를 조이세요 볼트 머리가 완전히 부러질 때까지 계속 볼트를 조입니다. Q5: 무료 샘플이 제공됩니까? A5: 대량 주문 전에 품질 확인을 위해 무료 테스트 샘플을 제공할 수 있습니다.
