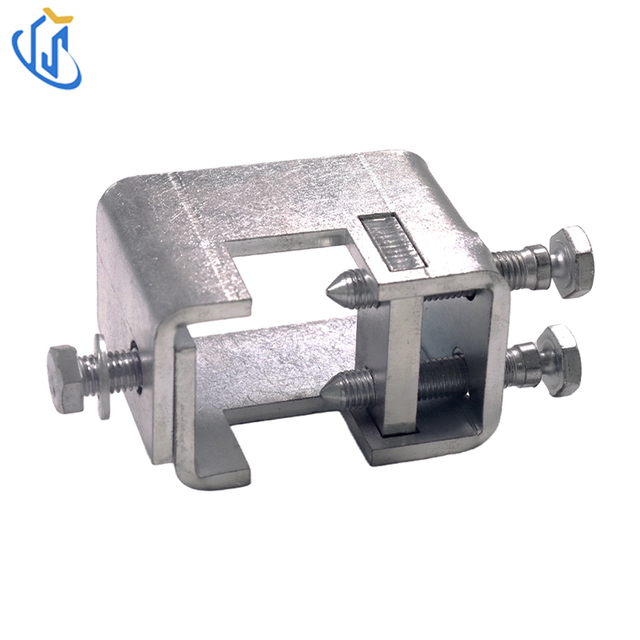

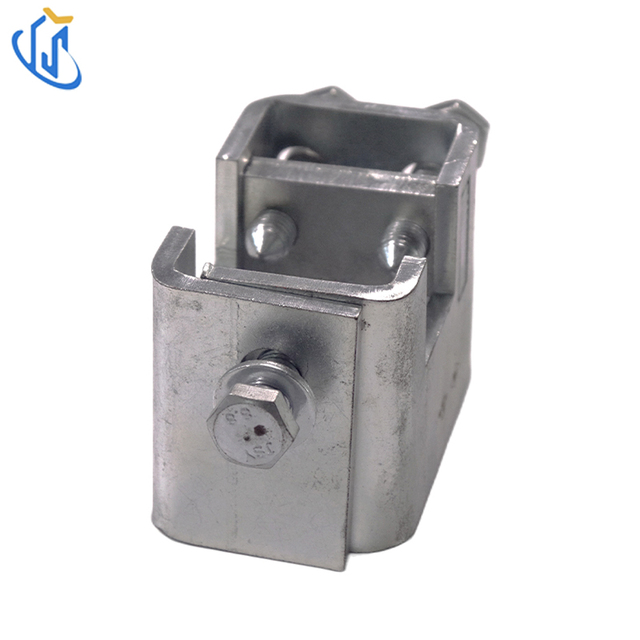

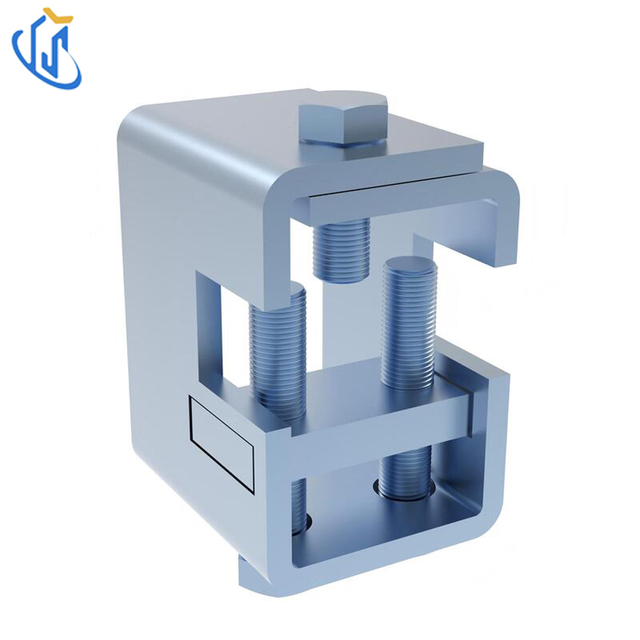

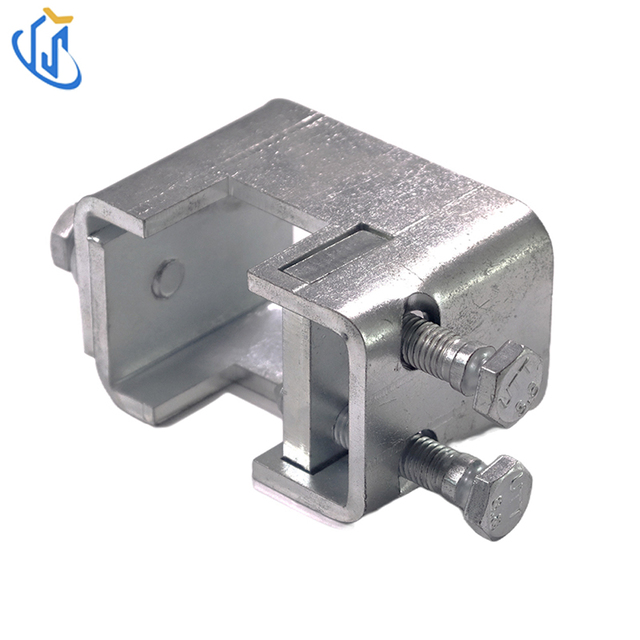

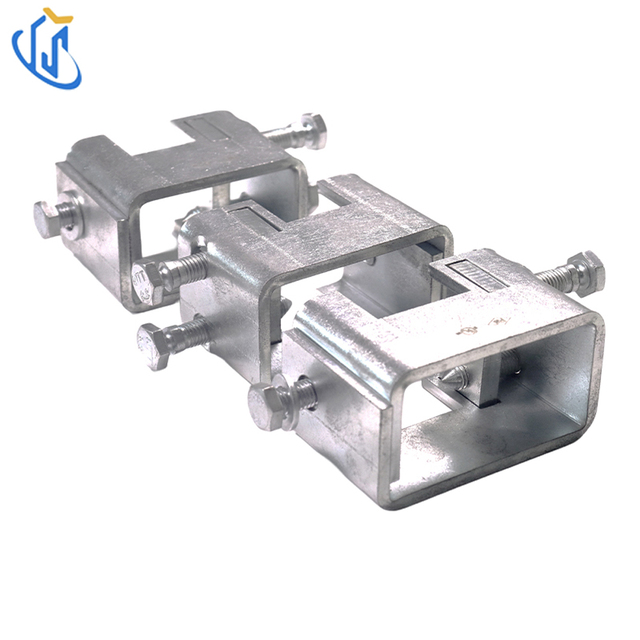

QT450 Adaptor structural pivotant pentru grinda electro-zincata

Prezentare generală

Adaptorul pentru grinda UTT1102 este fiting structural seismic din fonta ductila QT450 dezvoltat pentru anti-ostinatie si retinere seismica a conductelor. Echipat cu orificiu universal pentru șuruburi de 1/2 inch / M12 pentru conexiunea structurală, specificația dintr-o singură piesă adaptează toate țevile de contravântuire de până la 8 inch, care se potrivesc cu țevile standard de sprinklere Sch10, Sch40, GB/T3091, JIS G3454. Structura pivotantă unică pe toată direcția permite fitingurilor de tranziție conectate să se rotească liber pentru reglarea flexibilă a unghiului de sprijin, complet instalată conform specificațiilor seismice de protecție împotriva incendiilor NFPA13 pentru clădirile cu structură de oțel.

Caracteristici cheie

Funcția de bază: Fixat pe grinda de oțel pentru a conecta fitinguri de tranziție, realizează contravântuiri seismice cu unghi reglabil pentru conducte împotriva deplasării seismice

Materia primă: fontă ductilă QT450 de înaltă duritate

Finisarea suprafeței : Acoperire zincată anticorozivă electro-galvanizată

Specificații de montare: orificiu pentru șuruburi cu două specificații de 1/2' și M12 încorporat

Conductă maximă aplicabilă: țeavă de stropire standard de până la 8 inchi

Metoda de blocare: șurubul de fixare a punctului conic, strângeți până când capul șurubului se rupe pentru blocare standardizată

Avantaj structural: design pivotant la 360° pentru reglarea unghiului liber al fitingurilor de tranziție potrivite

Scenarii de aplicare

1.Sistem de stropire împotriva incendiilor: Conexiune cu grinzi reglabile în mai multe unghiuri pentru contravântuirea seismică laterală a conductei de stropire a clădirii cu structură de oțel.

2. Inginerie MEP și HVAC: fiting de reținere seismică pentru apă caldă/rece și conducte de ventilație unde sunt necesare unghiuri de contravântuire neregulate pe șantier.

3. Construcție industrială cu cadru de oțel: componentă de conexiune flexibilă pentru suport seismic pentru acoperișul fabricii și grinda conductelor cu un aspect complex al instalării.

Ghid de instalare pas cu pas

1. Fixați corpul UTT1102 pe suprafața grinzii de oțel țintă.

2. Strângeți uniform șuruburile fixate cu vârful conic până când toate capetele șuruburilor se desprind complet pentru a completa blocarea fasciculului.

3.Asamblați fitingul de atașament de tranziție potrivit pe orificiul de conectare rezervat al UTT1102.

4. Rotiți în mod liber fitingul de tranziție prin intermediul structurii pivot pentru a regla unghiul de contravântuire la poziția dorită.

5.Conectați țeava de contravântuire și clema de țeavă pentru a finaliza ansamblul complet de balansare și verificați etanșeitatea generală a prinderii.

Conformitatea industriei

1.Conform standardelor internaționale de instalare a contravântuirilor seismice de protecție împotriva incendiilor NFPA13.

2.Acoperirea electro-galvanizată îndeplinește cerințele tehnice globale ASTM B633 pentru acoperirea anti-rugină.

3. Fiecare produs finit trece inspecția dimensională din fabrică și testarea sarcinii mecanice înainte de livrare.

Avantajele de bază ale produsului

Pivotare omnidirecțională

Design reglabil Capătul de conectare rotativ rezolvă problemele neregulate cu unghiul de instalare, îmbunătățește considerabil adaptabilitatea construcției la fața locului.

QT450 Fontă ductilă

Corp de înaltă rezistență. Rezistență excelentă anti-crăpare și șoc pentru a suporta în mod fiabil sarcina alternativă seismică pe termen lung.

Punctul conului de rupere

Blocarea șurubului Cuplu de instalare fix prin capul șurubului rupt, evitați defectele de construcție de strângere insuficientă sau excesivă.

Suport universal Dual-Spec

Design de gaură dublă Hoe1/2'+M12 compatibil cu șuruburile de fixare standard la nivel mondial pentru o gamă mai largă de potrivire.

Specificație universală de mărime unică

Dimensiunea unică acoperă toate specificațiile țevilor de până la 8 inchi pentru a reduce costul stocului de piese de schimb.

Compatibilitate deplină cu

Seria UTT Se potrivește perfect cu toate clemele de țeavă UTT, balamalele și atașamentele structurale pentru un sistem de contravântuire seismică complet.

FAQ

Î1: Care este caracteristica unică de bază a UTT1102?

A1: Structura pivotantă liberă permite fitingurilor de tranziție să se rotească în orice direcție pentru a regla unghiul de instalare a contravântuirii.

Q2: Specificații rezervate ale găurii de montare?

A2: Echipat cu găuri pentru șuruburi standard de 1/2' și M12 pentru selecția flexibilă a șuruburilor.

Q3: Dimensiunea maximă aplicabilă a țevii?

A3: Designul universal acceptă țevi de contravântuire cu un diametru de până la 8 inchi.

Î4: Cum se termină fixarea fasciculului?

A4: Strângeți continuu șuruburile fixate cu vârful conic până când capetele șuruburilor se desprind complet.

Q5: Probă gratuită disponibilă?

A5: Probele de testare gratuite pot fi furnizate pentru confirmarea calității înainte de comanda în vrac.
