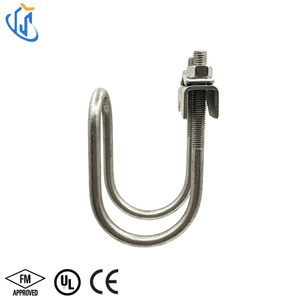

지진이 발생하고 진동이 심한 환경에서 안정성은 단순한 요구 사항이 아니라 책임입니다. U Quick 측면 브레이싱 클램프 는 측면 브레이싱 시스템에 빠르고 안전하며 안정적인 연결을 제공하도록 설계되어 가장 중요한 순간에 파이프와 구조 구성 요소가 제자리에 단단히 유지되도록 보장합니다.
설치하는 순간 깨끗하고 정확한 그립감, 견고한 금속 간 연결, 강도와 신뢰성을 나타내는 안심할 수 있는 '잠김' 감각 등의 차이를 느낄 수 있습니다. 효율성과 안전성을 위해 설계된 이 클램프는 복잡한 설치를 원활하고 확실한 작동으로 전환하여 시간을 절약하는 동시에 시스템 무결성을 향상시킵니다.
흔들림과 지진 교란에 대비하여 파이프를 보강하도록 설계되었습니다. UTT Manufacturing 구조 부착 피팅과 함께 사용되는 스웨이 브레이스 시스템의 파이프 부착 구성 요소는 브레이싱 파이프 요소와 함께 결합되어 완전한 스웨이 브레이스 어셈블리를 형성합니다. 스웨이 브레이스 어셈블리는 NFPA 13 및 제조업체의 설치 지침에 따라 설치되도록 고안되었습니다.
| 매개변수 | 사양 |
| 제품명 | U 빠른 측면 버팀대 클램프 |
| 재료 | 연성이 있는 철 QT450 |
| 유형 | 스프링클러 파이프 Sch 10, Sch 40, GB/T 3091, JIS G3454 |
| 구조 유형 | U자형 클램프 |
| 애플리케이션 | 측면 내진 보강 시스템 |
| 크기 | 파이프 크기 1½″(40) ~ 8″(200) |
| 마치다 | 전기 아연 도금 |
| 표준 준수 | 내진 보강 표준 |
| 승인 |   |
빠른 설치 설계로 기존 브레이싱 클램프에 비해 설치 시간이 크게 단축됩니다. 설치자는 복잡한 조정 없이 구성 요소를 신속하게 고정할 수 있어 현장 작업 흐름 효율성이 향상됩니다.
측면 버팀대 적용을 위해 설계된 이 클램프는 지진 활동이나 기계적 진동 중에 배관 시스템을 안정적으로 유지하여 변위 또는 손상 위험을 줄입니다.
U자형 구조는 균형 잡힌 조임력을 제공하여 파이프 표면 전체에 압력을 고르게 분산시킵니다. 이는 미끄러짐을 방지하고 동적 하중 하에서 장기적인 안정성을 유지합니다.
설치 시간을 최소화하고 유지 관리 요구 사항을 줄여 클램프는 고성능 표준을 유지하면서 전체 프로젝트 비용을 낮추는 데 도움이 됩니다.
| UL 최대 설계 하중 | |||||
파이프 크기 |
파운드 |
케이 엔 |
중량 각 |
||
1`` (25mm) 브레이스 파이프 |
|||||
파운드 |
kg |
||||
1½ |
( 40) |
680 |
(3.02) |
1.23 |
( 0.56) |
2 |
(50) |
680 |
(3.02) |
1.36 |
( 0.62) |
2½ |
(65) |
680 |
(3.02) |
1.45 |
( 0.66) |
3 |
(80) |
680 |
(3.02) |
1.54 |
( 0.70) |
4 |
(100) |
680 |
(3.02) |
1.76 |
( 0.80) |
5 |
(125) |
1090 |
(4.84) |
2.16 |
( 0.98) |
6 |
(150) |
1370 |
(6.09) |
2.20 |
( 1.00) |
8 |
( 200) |
1370 |
(6.09) |
2.79 |
( 1.27) |
1단계 |
단계 2 |
 |
 |
설치하다:
파이프 및 기타 액세서리 연결이 있는 파이프 클램프는 그림과 같습니다. UTT18의 액세서리는 sch40 1인치 파이프를 사용합니다. 4개의 너트가 설치되면 너트를 40~45N·M까지 조이면 설치가 완료됩니다. |
|
당사의 제품은 실제 적용 시나리오를 기반으로 개발되어 까다로운 조건에서도 안정적인 성능을 보장합니다.
우리는 원자재 선택부터 최종 검사까지 엄격한 품질 관리 프로세스를 따르며 일관된 제품 성능을 보장합니다.
우리는 크기, 재료, 표면 처리 맞춤화 등 특정 프로젝트 요구 사항을 충족하는 맞춤형 솔루션을 제공합니다.
당사의 숙련된 팀은 기술 지침과 대응 서비스를 제공하여 귀하가 올바른 제품을 선택하고 설치를 최적화하도록 돕습니다.
클램프는 다양한 파이프 직경을 수용할 수 있도록 다양한 크기로 제공됩니다. 사용자 정의 크기도 제공될 수 있습니다.
예, 아연 도금 또는 코팅 마감 처리를 통해 실외 및 부식성 환경에서 안정적으로 작동합니다.
전적으로. 이는 측면 지진 보강 시스템용으로 특별히 설계되어 진동이나 지진 시 안정성을 보장합니다.
예. 귀하의 프로젝트 요구 사항에 따라 재질, 크기 및 표면 처리에 대한 맞춤화를 지원합니다.
