UTT82
완전히
| 재질: | |
|---|---|
| 마감: | |
| MOQ: | |
| 샘플: | |
| 배송: | |
| 크기: | |
| 수량: | |
기능: 다중 파이프 시스템용으로 설계되어 파이프를 C 채널 강철에 신속하게 고정하는 동시에 다음을 제공합니다.
전체 배관 네트워크에 대한 내진성.
크기: 1/2'8'을 통해
자료: 탄소강
마감: 전기 아연 도금, Hot-DipGalvanized
주문 기준: 부품 번호. 및 파이프 크기
부품번호. |
공칭 파이프 크기 |
디 |
시간 |
에이 |
비 |
여 |
WT. |
|
~에 |
mm |
mm |
mm |
mm |
mm |
mm |
kg |
|
UTT82 |
1/2 |
DN15 |
23 |
21 |
115 |
75 |
40 |
0.22 |
UTT82 |
3/4 |
DN20 |
29 |
26 |
121 |
81 |
40 |
0.24 |
UTT82 |
1 |
DN25 |
36 |
33 |
128 |
88 |
40 |
0.27 |
UTT82 |
1-1/4 |
DN32 |
45 |
42 |
137 |
97 |
40 |
0.30 |
UTT82 |
1-1/2 |
DN40 |
50 |
48 |
142 |
102 |
40 |
0.33 |
UTT82 |
2 |
DN50 |
62 |
60 |
154 |
114 |
40 |
0.37 |
UTT82 |
2-1/2 |
DN65 |
78 |
76 |
170 |
130 |
40 |
0.43 |
UTT82 |
3 |
DN80 |
91 |
89 |
183 |
143 |
40 |
0.49 |
UTT82 |
4 |
DN100 |
116 |
114 |
210 |
170 |
40 |
0.71 |
UTT82 |
5 |
DN125 |
143 |
141 |
236 |
196 |
40 |
0.83 |
UTT82 |
6 |
DN150 |
172 |
168 |
261 |
221 |
40 |
0.95 |
UTT82 |
8 |
DN200 |
223 |
219 |
315 |
275 |
40 |
1.21 |

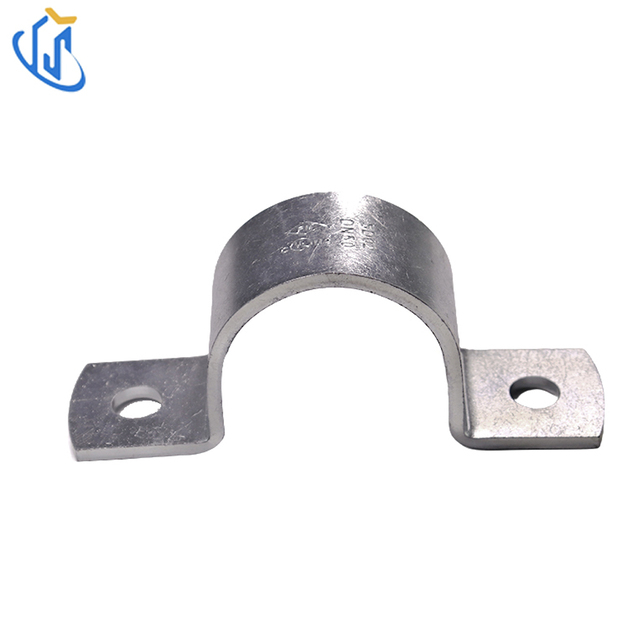

UTT82 표준 안장 클램프는 다중 파이프 통합 서스펜션 시스템용으로 설계된 견고한 스트럿 채널 파이프 지지 피팅입니다. 두 가지 부식 방지 아연 도금 처리 옵션을 갖춘 견고한 탄소강으로 제조된 이 새들 행거는 여러 개의 평행 파이프라인을 표준 C 채널 강철에 단단히 고정하는 동시에 전체 배관 네트워크에 전반적인 내진성을 제공할 수 있습니다.
전체 사양 시리즈는 DN15에서 DN200에 걸쳐 상업용 건물, 병원, 쇼핑몰, 기계실 및 산업 작업장을 위한 모든 주요 파이프라인 크기를 포괄합니다. 통합 스탬핑 금형은 모든 배치에서 일관된 치수 정확도를 보장하여 자재 준비와 계약자를 위한 현장 시공 매칭을 단순화합니다. 스트럿 채널, 나사형 로드, 빔 클램프 및 기타 MEP 파이프라인 액세서리와 널리 일치하여 전체 오버헤드 파이프 지지 시스템을 형성합니다.
단일 안장 클램프는 클러스터된 병렬 파이프라인을 지원하여 천장 설치 공간을 크게 절약하고 건설 인건비를 절감합니다.
사전 천공된 고정 구멍은 표준 슬롯형 C 채널 강철에 완벽하게 맞으며, 추가 어댑터 없이 신속한 볼트 잠금이 가능합니다.
건조한 실내 환경을 위해 전기 아연 도금; 습한 지하실, 지하 주차장 및 부식성 산업 작업장을 위한 용융 아연 도금;
약한 용접 이음매 없음, 균일한 응력 분포, 안정적인 하중 지지 및 장기 내진 성능.

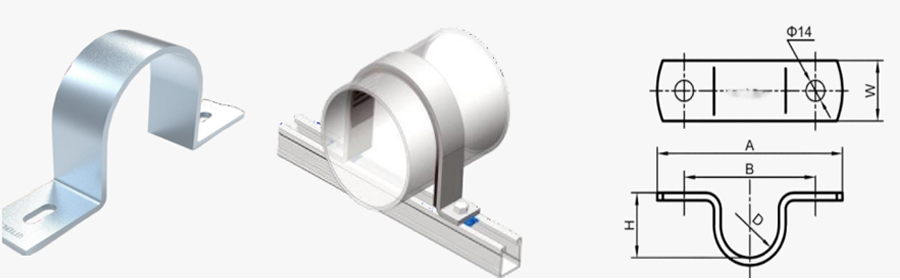

완전한 치수 테이블은 모든 크기에 대해 정확한 D/H/A/B/W 및 단위 중량 데이터를 제공하므로 엔지니어링 레이아웃 계산 및 입찰 제출에 편리합니다.

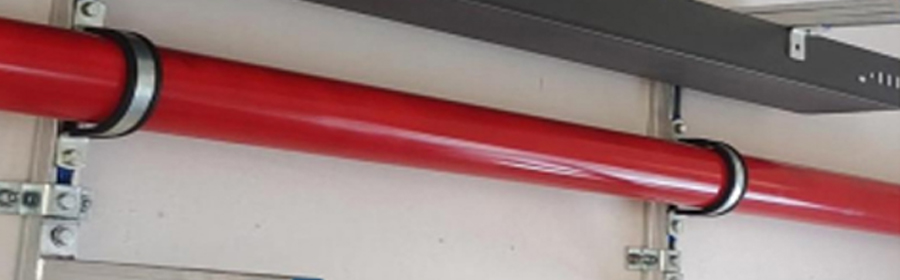

UTT82 안장 클램프는 표준 볼트 구멍이 있는 평평한 양면 장착 러그를 갖추고 있습니다. 건설 작업자는 러그를 C 채널 강철의 슬롯에 정렬하고 표준 볼트로 고정하여 파이프 고정을 완료하기만 하면 됩니다. 곡선형 내부 호는 파이프라인 부식 방지 코팅을 긁지 않고 강관의 외경에 꼭 맞습니다. 하나의 스트럿 채널에 여러 개의 클램프를 열로 배열하여 다층 클러스터 파이프라인을 깔끔하고 질서정연하게 고정할 수 있습니다.
다중 라인 화재 스프링클러 오버헤드 지원 시스템;
상업용 건물 HVAC 냉온수 다중 파이프 고정;
산업 공장 작업장 공정 파이프라인 클러스터형 서스펜션;
병원, 쇼핑몰 및 사무실 천장 통합 MEP 배관 시스템;
기계실은 아연 도금 강관을 묶어 지진에 대한 억제 장치를 제공합니다.
내진 파이프라인 지지 피팅 전문 제조업체로서 당사는 소량 샘플 주문 및 대량 대량 생산을 지원하기 위해 모든 UTT82 크기의 전체 재고를 유지합니다.
우리는 전체 치수 데이터시트, CAD 레이아웃 도면, 재료 테스트 인증서 및 중량 매개변수 표를 포함하여 프로젝트 입찰을 위한 완전한 공식 기술 문서를 제공합니다. 고객 요청 시 맞춤형 레이저 로고 마킹 및 맞춤형 아연 도금 두께 서비스가 제공됩니다. 우리의 전문 엔지니어링 팀은 건설 계약자를 위한 무료 다중 파이프 지원 레이아웃 상담 및 현장 설치 지침을 제공합니다.
수출 표준 포장: 개별 비닐 봉투, 외부 수출 상자에 포장된 각 조각; 운송 중 변형을 방지하기 위해 대량 주문 시 목재 팔레트 보강이 가능합니다.
리드 타임: 재고가 있는 UTT82 품목은 영업일 기준 3~7일 이내에 배송됩니다. 맞춤형 주문은 주문 수량에 따라 생산 일정을 확정합니다.
글로벌 물류 지원: 우리는 전문 해상 화물, 항공 화물 및 국제 특송 대리점과 협력하여 건설 MEP 및 화재 예방 프로젝트를 위해 전 세계에 물품을 배송합니다.
