Kā izvēlēties kvalificētu NFPA un FM UL sertificētu seismisko stiprinājumu MEP sistēmām

Ievads

Mūsdienu komerciālās ēkās, rūpnieciskajās iekārtās un publiskajās infrastruktūrās seismiskās zonās mehāniskās, elektriskās un santehnikas (MEP) sistēmas, tostarp ugunsdzēsības sprinkleru cauruļvadi, HVAC cauruļvadi un kabeļu renes, lielā mērā ir atkarīgas no seismisko stiprinājumu sistēmām , lai izturētu zemestrīces spēkus. Bez kodam atbilstošiem seismiskiem balstiem caurules un kanāli var pārvietoties, plīst vai sabrukt seismisko darbību laikā, izraisot uguns izplatīšanos, ūdens noplūdi un strāvas padeves pārtraukumus, kas nopietni apdraud ēku drošību un īpašuma īpašumus. Amerikas Savienotajās Valstīs un daudzos pasaules reģionos NFPA 13 , IBC un ASCE 7 standarti stingri nosaka sertificētu seismisko stiprinājumu uzstādīšanu visiem ar dzīvības drošību saistītajiem MEP komponentiem.

Daudzi projektu inženieri, darbuzņēmēji un iepirkumu darbinieki saskaras ar izaicinājumiem, izvēloties piemērotus seismisko stiprinājumu piederumus: jaukt sānu un garenvirziena stiprinājumus, ignorējot slodzes novērtējuma standartus vai izvēloties nesertificētus produktus, kas izraisa pārbaudes kļūmes. Šajā visaptverošajā rokasgrāmatā ir izklāstīti galvenie atlases kritēriji, uzstādīšanas noteikumi, materiālu prasības un sertificēti produktu risinājumi. Tas palīdz pieņemt profesionālus lēmumus par ugunsdrošības, HVAC un rūpniecisko cauruļvadu projektiem. Mēs arī iepazīstināsim ar mūsu pilno FM un UL sertificēto seismisko stiprinājumu produktu sēriju un vienas pieturas pakalpojumu risinājumiem vēlākā daļā.

1. Seismiskās stiprināšanas pamatklasifikācija un darbības principi

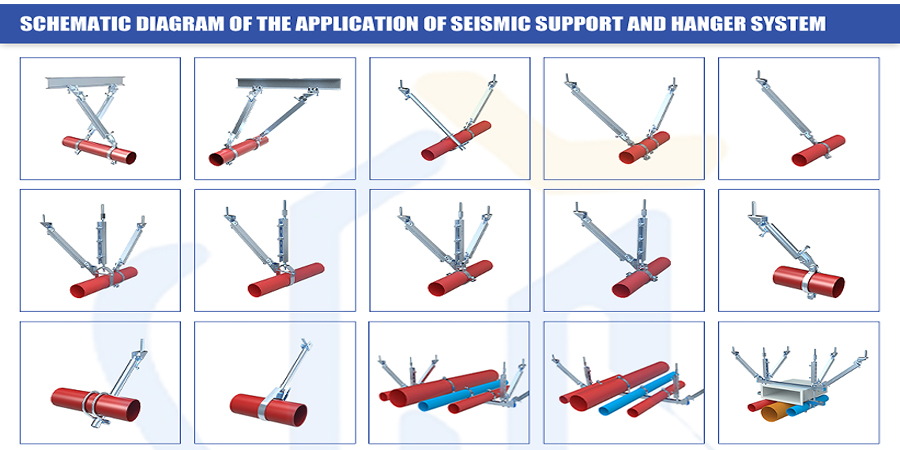

Seismiskie stiprinājumi ir sadalīti divās galvenajās kategorijās, pamatojoties uz uzstādīšanas virzienu un spēka nestošo režīmu: sānu seismiskā stiprināšana un gareniskā seismiskā stiprināšana . Tie strādā kopā, lai ierobežotu MEP sistēmu daudzvirzienu pārvietošanu zemestrīču laikā, un to funkcionālās atšķirības nosaka dažādus uzstādīšanas izkārtojumus un atbilstošus piederumus.

1.1. Sānu seismiskā stiprināšana

Sānu stiprinājumi tiek uzstādīti perpendikulāri cauruļu vai kanālu kustības virzienam. Tās galvenā funkcija ir ierobežot seismisko viļņu radīto horizontālo šūpošanos no vienas puses uz otru. Kad notiek zemestrīce, cauruļvadi mēdz šūpoties kā svārsts, kas saplaisā cauruļu savienojumus un sabojās pievienotās iekārtas. Sānu balsti efektīvi fiksē horizontālo nobīdi. Šis stiprinājuma veids ir visplašāk izmantotais piederums ugunsdzēsības sprinkleru sistēmām, lieliem HVAC kanāliem un vispārējiem rūpnieciskiem cauruļvadiem Ziemeļamerikas projektos. skatiet sānu seismiskos stiprinājumus.

1.2. Gareniskā seismiskā stiprināšana

Garenvirziena stiprinājums ir uzstādīts paralēli caurules viduslīnijai, kas paredzēts, lai izturētu priekšējo un aizmugurējo aksiālo spriegojumu un saspiešanu. Seismiskās slodzēs nestieptās caurules izstiepsies vai saruks gar asi, izraisot paliekošu deformāciju un vidēju noplūdi. Četru virzienu seismisko ierobežošanas sistēmu gadījumā sānu un garenvirziena stiprinājumi jāuzstāda vienā un tajā pašā enkura punktā, lai izveidotu visaptverošu aizsargkonstrukciju. skatiet četrvirzienu seismiskos stiprinājumus.

1.3. Galvenās atšķirības uzstādīšanas leņķos un atstatumos

Uzstādīšanas leņķis un atstatums ir divi būtiski faktori, kas ietekmē kravnesību un atbilstību. Visiem FM un UL sertificētajiem piederumiem ir skaidri slodzes dati, kas atbilst dažādiem leņķiem. Stiprinājuma komponenta pieļaujamā slodze samazinās, jo uzstādīšanas leņķis kļūst mazāks. Tikmēr NFPA 13 nosaka stingrus attāluma ierobežojumus blakus esošajiem stiprinājumiem, kas ir izplatīts iemesls projekta pārbaudes noraidīšanai.

Tālāk esošajā tabulā ir apkopoti standarta uzstādīšanas parametri diviem galvenajiem stiprinājumu veidiem:

2. Obligātie sertifikācijas un materiālu atlases standarti

Sertifikācija un izejmateriāli ir galvenās seismisko stiprinājumu kvalitātes garantijas. Produktiem, ko izmanto ASV MEP projektos, ir jāiztur FM, UL un CE sertifikāti un pilnībā jāatbilst NFPA 13 un IBC būvnormatīviem. Oficiālo pārbaužu laikā nesertificēti produkti tiks tieši noraidīti.

2.1. Globālie autoritatīvie sertifikāti

• UL sertifikācija : Statiskajos un dinamiskajos testos pārbauda stiprinājuma komponentu maksimālo vertikālo un horizontālo slodzi.

• FM sertifikācija : koncentrējas uz seismisko veiktspēju simulētu zemestrīču apstākļos, kas ir obligāta ugunsdrošības sistēmu piederumiem.

• CE sertifikācija : atbilst Eiropas drošības standartiem produktiem, kas tiek eksportēti uz Eiropu un Tuvajiem Austrumiem.

 2.2 Vēlamās izejvielas un virsmas apstrāde

Augstas izturības materiāli un pretkorozijas apstrāde nodrošina ilgstošu kalpošanas laiku sarežģītās iekštelpu un āra vidēs. Kvalificēti ražotāji plaši izmanto divas galvenās materiālu kombinācijas:

1. QT450 kaļamais čuguns + augstas stiprības oglekļa tērauds : apvieno augstu stingrību un spiedes pretestību, piemērots lielas slodzes seismiskiem savienojumiem.

2. Tīrs oglekļa tērauds : viegls un rentabls, ideāli piemērots vidējas un nelielas slodzes cauruļu stiprināšanai.

Visām metāla daļām ir pieejamas divas pretkorozijas iespējas:

• Elektrocinkots : laba pretrūsas veiktspēja sausā iekštelpu vidē.

• Karsti cinkots : izcila izturība pret koroziju, piemērota mitrām darbnīcām, āra cauruļu plauktiem un piekrastes zonām.

 2.3. Slodzes parametru atsauce SCH40 standarta caurulēm

Slodzes dati ir modeļa izvēles galvenais tehniskais pamats. Nākamajā tabulā parādīti standarta UL un FM slodzes rādītāji parastajām SCH40 tērauda caurulēm, kuras var izmantot ātrai produktu saskaņošanai projektēšanas darbos:

3. Lietojuma scenāriji un atbilstošas ​​piederumu kombinācijas

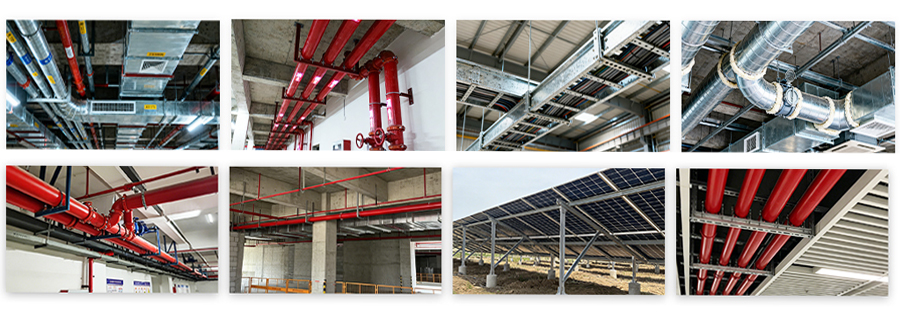

Seismisko stiprinājumu piederumi ir pielāgoti dažādām MEP sistēmām. Saprātīga komponentu saskaņošana var optimizēt uzstādīšanas efektivitāti un seismisko veiktspēju. Mēs klasificējam galvenos lietojumu scenārijus un atbilstošās standarta daļu kombinācijas:

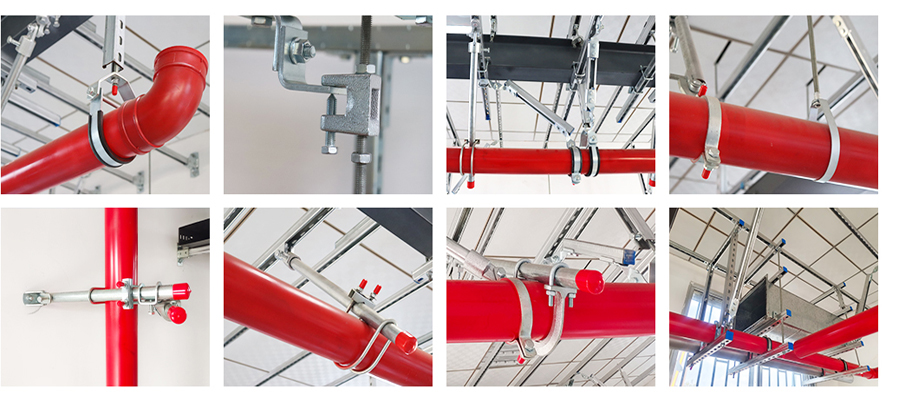

3.1. Ugunsdzēsības sprinkleru cauruļvadu sistēmas

Sprinkleru caurulēm (1/2–8 collas) ir nepieciešamas pilns seismisko komponentu komplekts, kas ir visaugstākā drošības līmeņa sistēma, ko regulē NFPA 13.

• Atbilstoši komponenti: Universālas grozāmas eņģes, C veida konstrukcijas savienotāji, standarta cauruļu skavas, garenvirziena in-line veidgabali skatiet standarta cauruļu skavas.

• Tipiski projekti: Tirdzniecības centri, biroju ēkas, slimnīcas, dzīvojamās kopienas.

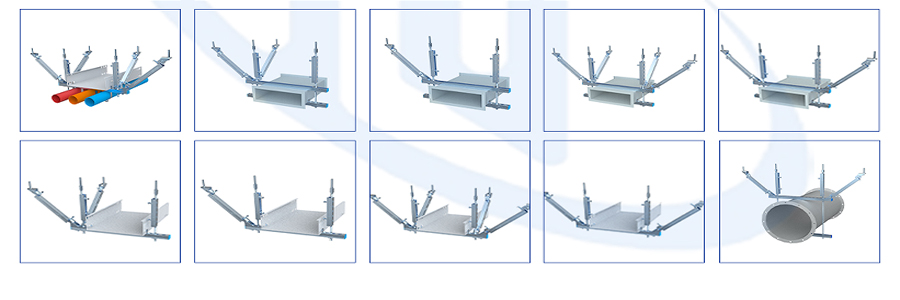

3.2 HVAC ventilācijas kanāli

Lieliem un vidējiem HVAC kanāliem ir nepieciešama kombinēta sānu un gareniskā stiprināšana, lai novērstu kopējo pārvietošanos.

• Atbilstoši komponenti: siju skavas, šūpoļu kronšteinu savienotāji, vairāku stiprinājumu adapteri.

• Tipiski projekti: Industriālās darbnīcas, datu centri, lieli stadioni.

3.3. Aukstā un karstā ūdens cauruļvadi un kabeļu paliktņi

Civilajiem un rūpnieciskajiem aukstā/karstā ūdens cauruļvadiem un elektrisko kabeļu renēm ir mērenas slodzes prasības. Pietiek ar standarta seismiskiem pakaramiem un skavas.

• Atbilstoši komponenti: Regulējami lentu pakaramie, rullīšu pakaramie, konsoles kronšteini.

4. Biežākās atlases kļūdas, no kurām jāizvairās

Daudzas projektu neveiksmes rodas no nepareizas produktu izvēles un izkārtojuma. Apkopojot biežas kļūdas jūsu atsaucei:

1. Sānu un garenvirziena savienotājelementu sajaukšana : izmantojot gareniskās daļas sānu stiprināšanai, netiks nodrošināta pietiekama horizontālā slodze.

2. Leņķa slodzes vājināšanās ignorēšana : Izvēloties pārāk lielus leņķus, nepārrēķinot slodzi, radīsies slēpti drošības apdraudējumi.

3. Nesertificētu lētu produktu izmantošana : nevar izturēt NFPA un vietas pārbaudes, kā rezultātā projekts tiek aizkavēts.

4. Nesaprātīgs attālums : pārāk liels attālums neatbilst seismiskās pretestības prasībām; pārāk mazs palielina būvniecības izmaksas.

 5. Mūsu FM UL sertificētie seismisko stiprinājumu produktu risinājumi

Utterly TY Intelligent Technology Co., Ltd. ir profesionāls ražotājs, kas integrē seismisko stiprinājumu sistēmu pētniecību un izstrādi, ražošanu un pārdošanu. Pilns mūsu produktu klāsts ir ieguvis FM, UL un CE sertifikātus, pilnībā ievērojot NFPA 13, IBC un citus ASV būvnormatīvus.

5.1 Produkta priekšrocības

✅ Divas izejmateriālu iespējas: QT450 kaļamais čuguns un augstas stiprības oglekļa tērauds.

✅ Pārbaudīti slodzes dati 30°/45°/90° vairākiem uzstādīšanas leņķiem.

✅ Divkārši pretkorozijas procesi: elektrocinkota un karsti cinkota.

✅ Atbalstiet OEM un ODM pielāgotus pakalpojumus īpašām projektu prasībām.

✅ Pilnīgi pirmspiegādes testi: cikliskās slodzes tests un sāls izsmidzināšanas tests, lai nodrošinātu kvalitāti.

5.2. Galvenā produktu sērija

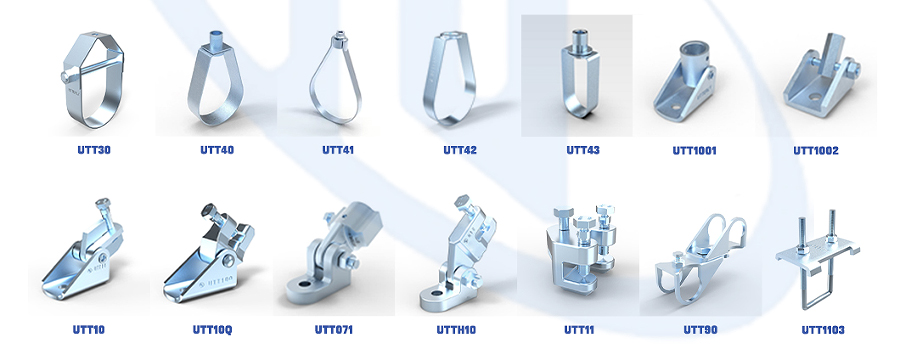

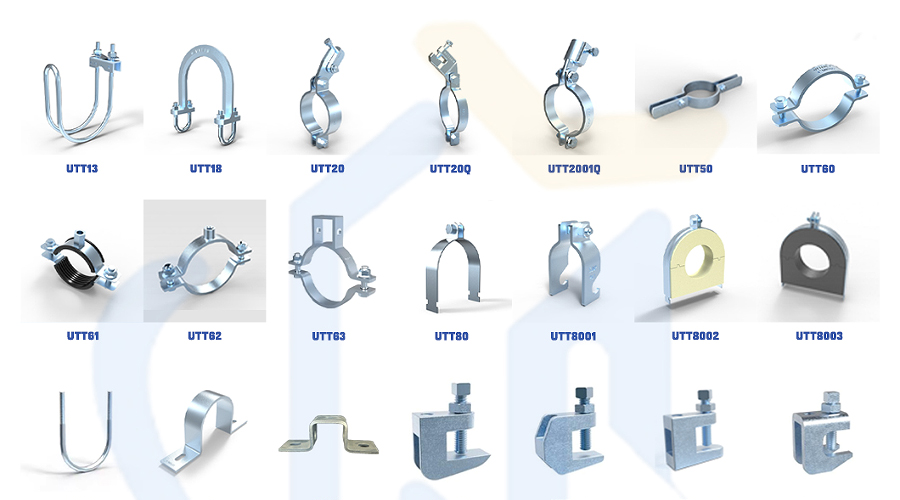

Mūsu produktu līnija aptver visus seismiskos piederumus, kas nepieciešami MEP sistēmām, tostarp seismiskos stiprinājumus, cauruļu skavas, pakaramos, siju skavas, statņu kanālus un stiprinājumus apskatīt pilnu produktu katalogu . Visiem produktiem ir pilni testu ziņojumi un sertifikācijas dokumenti, kurus var tieši izmantot Ziemeļamerikas, Eiropas un Tuvo Austrumu projektu izsolē, projektēšanā un pārbaudē.

5.6. Rūpnīcas apkalpošanas stiprums

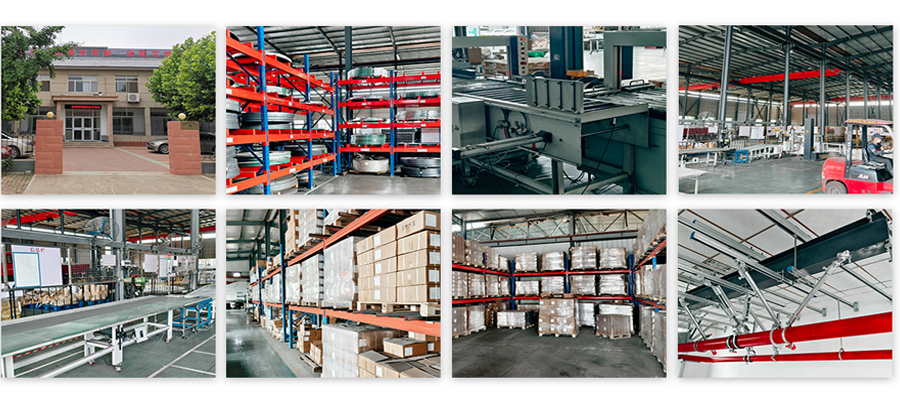

Mūsu rūpnīca atrodas Veifangā, Šandonā, Ķīnā. Mums pieder uzlabotas ražošanas iekārtas un precīzas veidnes. Profesionālā tehniskā komanda nodrošina bezmaksas CAD un BIM rasējumus , lai palīdzētu inženieriem ātri pabeigt stiprinājuma izkārtojumu. Mūsu produkti tiek eksportēti uz Ziemeļameriku, Dienvidameriku, Tuvajiem Austrumiem un Dienvidaustrumu Āziju, ar stabilām sadarbības attiecībām ar desmitiem inženieru darbuzņēmēju un izplatītāju visā pasaulē.

6. Sazinieties un pieprasiet piedāvājumu (CTA)

Ja meklējat kodam atbilstošus augstas kvalitātes seismiskos stiprinājumus ugunsdzēsības sprinkleru, HVAC vai rūpniecisko cauruļvadu projektiem, laipni lūdzam nosūtīt detalizētas prasības (produkta modelis, daudzums, projekta atrašanās vieta un tehniskās prasības). Mūsu pārdošanas komanda sniegs jums detalizētu oficiālo piedāvājumu, pilnīgas tehnisko datu lapas un sertifikācijas dokumentus 24 stundu laikā .

Mēs atbalstām lielapjoma pasūtījumus, paraugu pārbaudi un pielāgotu ražošanu. Neatkarīgi no tā, vai esat projektu izpildītājs, inženieru uzņēmums vai produktu izplatītājs, mēs varam nodrošināt vienas pieturas profesionālus risinājumus. Lūdzu, apmeklējiet mūsu sazinieties ar mums lapu , lai atstātu savu informāciju, vai sūtiet e-pastus turpmākai saziņai. Mēs ceram izveidot ar jums ilgtermiņa sadarbību, kas ir abpusēji izdevīga.
