Como selecionar acessórios de suporte de oscilação sísmica UTT adequados em conformidade com a NFPA 13

Introdução

Para projetistas MEP, empreiteiros gerais e especificadores de engenharia, a seleção de acessórios qualificados para contraventamento de oscilação sísmica decide diretamente se todo o sistema de proteção contra incêndio e tubulação HVAC pode passar pela inspeção oficial da AHJ sob os códigos NFPA 13 e ASCE 7. Hardware sísmico incompatível e não certificado trará riscos ocultos de deslocamento de dutos sob cargas sísmicas e levará a um dispendioso retrabalho do projeto. Este artigo analisa de forma abrangente quatro modelos UTT certificados convencionais, incluindo UTT10 , UTT10Q, UTT071 e UTTH10. Abrange comparação de certificação, especificações de materiais, dados de capacidade de carga e condições de trabalho aplicáveis. Todos os dados técnicos são extraídos de desenhos oficiais de fábrica como referência objetiva para a seleção do modelo.

Muitos acessórios sísmicos no mercado possuem níveis de certificação inconsistentes. Antes de combinar o modelo, verifique claramente o status de certificação de cada modelo na tabela abaixo.

Resumo de certificação de modelo

1 Material principal e parâmetros técnicos completos de quatro acessórios UTT

As peças fundidas tensionadas de todos os quatro produtos adotam ferro dúctil QT450, enquanto os componentes da placa são de aço carbono. A eletrogalvanização é o acabamento superficial padrão. Todas as conexões reservam furos de parafuso unificados de 1/2' para combinar com os parafusos de cisalhamento M12. Os parâmetros detalhados estão listados na tabela abaixo.

Lista completa de parâmetros básicos

O acabamento eletrogalvanizado só é aplicável a ambientes internos secos, como escritórios e shopping centers. Para estacionamentos subterrâneos, racks de tubos externos e áreas costeiras com forte névoa salina, a personalização galvanizada a quente está disponível. O ferro dúctil QT450 tem melhor desempenho anti-impacto do que o ferro fundido comum e pode evitar rachaduras sob força sísmica lateral.

2 Dados de carga certificados para projetos de engenharia

A capacidade de carga é a base principal do projeto. Somente o UTT10 passou nos testes de carga classificados pela FM em diferentes ângulos de instalação. UTT10Q, UTT071 e UTTH10 fornecem apenas dados de carga estática UL. Todos os testes utilizam tubo SCH40 de 1' como membro de suporte.

Dados de carga nominal UTT10 UL e FM

Dados de carga UL de UTT10Q / UTT071 / UTTH10

Os projetistas devem controlar o ângulo de instalação dos conjuntos de contraventamento entre 30° e 59°. Se o ângulo exceder esta faixa, a carga horizontal permitida certificada cairá significativamente. Os parafusos de cisalhamento devem ser apertados até que a cabeça quebre para atingir o padrão de torque designado.

3 Comparação de cenários de aplicação de quatro modelos UTT

Diferentes projetos estruturais correspondem a diferentes substratos de construção e condições de trabalho de tubulações. A tabela abaixo distingue claramente os projetos adequados para cada modelo.

Comparação de correspondência de cenário de modelo

Todos os quatro acessórios seguem etapas de instalação idênticas, conforme especificado nos desenhos oficiais:

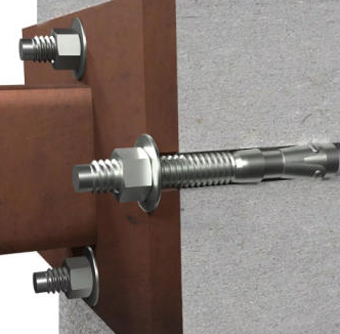

1. Prenda firmemente a base de montagem nas vigas de suporte ou lajes de concreto;

2. Coloque o tubo de suporte SCH40 padrão de 1' na ranhura de fixação da base;

3. Instale o parafuso de cisalhamento M12 e aperte até que a cabeça do parafuso se quebre.

4 Observações críticas sobre instalação e conformidade no local

Vários erros típicos de construção invalidarão o desempenho da carga certificada e levarão à falha na inspeção:

1. Os parafusos não padronizados não podem substituir os parafusos de cisalhamento M12 correspondentes; aperto incompleto sem cabeças de parafuso quebradas não atende ao requisito de torque;

2. Os produtos eletrogalvanizados não podem ser usados ​​em ambientes de névoa salina úmida ou costeira de longa duração; é necessária personalização galvanizada por imersão a quente;

3. O UTT10Q é adequado apenas para superfícies de viga H padrão, não para substratos de concreto irregulares;

4. O UTTH10 foi projetado para tubos principais pesados ​​em vez de pequenos ramais para evitar desperdício de material;

5. O sistema completo de suporte sísmico deve ser montado com canais de suporte e braçadeiras de tubo correspondentes.

   Série de braçadeiras para tubos sísmicos

5 Serviço de suporte completo da Utterly TY Intelligent Technology

A Totalmente TY Intelligent Technology é especializada na fabricação de hardware de suporte sísmico em conformidade com os padrões NFPA 13. Fornecemos pacotes de suporte completos para UTT10, UTT10Q, UTT071 e UTTH10.

Nossos serviços técnicos e comerciais abrangentes incluem:

• Preencher fichas técnicas oficiais, relatórios de testes UL, CE e FM para licitações e inspeção AHJ;

• Cálculo de carga livre e seleção de modelo com base nos desenhos da tubulação do cliente e nas condições estruturais;

• Fornecimento de amostras para testes de carga pré-projeto;

• Produção em massa em massa e tratamento de superfície anticorrosivo personalizado;

• Fundição personalizada OEM e ODM e processamento de dimensões.

Todos os quatro acessórios certificados UTT podem formar sistemas completos de restrição sísmica MEP junto com nossos canais de suporte, braçadeiras para tubos e séries de fixadores.

Sistema completo de contraventamento sísmico de proteção contra incêndio

Conclusão

A seleção de acessórios de suporte contra oscilação sísmica UTT devidamente certificados ajuda a evitar riscos sísmicos e atrasos na inspeção do projeto. UTT10 com certificações triplas UL, FM e CE é a melhor escolha para projetos de inspeção de alto padrão. UTT10Q, UTT071 e UTTH10 fornecem soluções direcionadas para estruturas de aço, substratos de concreto e tubulações para serviços pesados, respectivamente.
