Ste že kdaj opazovali, kako na novo nameščen cevni sistem nenadzorovano ropota, ko se zažene kompresor? Pravilno pritrjevanje vodov, vodovodnih napeljav ali napeljav HVAC zahteva preseganje osnovne združljivosti. Oceniti morate obremenitev sistema, dejavnike okolja in dinamične vibracije. Pogosto vidimo, da inženirji enostavno naročajo standardne dele, ne da bi jih uskladili s posebnimi pogoji na lokaciji.
Izbira napačne cevne objemke Unistrut hitro povzroči resne težave. Povzroča močno galvansko korozijo, hitro strukturno utrujenost in neskladnost s kodo. Navsezadnje slaba izbira komponent zagotavlja drago predelavo projekta in nesprejemljiva varnostna tveganja. Te majhne izbire strojne opreme narekujejo dolgo življenjsko dobo vaše celotne mehanske podporne mreže.
Ta članek ponuja na dokazih temelječ okvir odločitve za vašo naslednjo namestitev. Vodili vas bomo skozi ocenjevanje, dimenzioniranje in izbiro pravilnih sponk za specifične industrijske in komercialne aplikacije. Naučili se boste, kako natančno uskladiti strojno opremo z vašim natančnim profilom obremenitve in okoljskimi zahtevami.
Natančnost dimenzioniranja: izbira objemke mora temeljiti na zunanjem premeru (OD), ne le na nazivni velikosti cevi (NPS), da se zagotovi varno prileganje in prepreči deformacija cevi.
Okoljsko ujemanje: Izbira med elektro cinkanim, vroče cinkanim in nerjavnim jeklom je v celoti odvisna od tveganj izpostavljenosti in preprečevanja galvanske korozije.
Tipi, specifični za uporabo: Standardne toge objemke, objemke za sedlaste cevi in oblazinjene različice vsaka opravljajo različne funkcije glede porazdelitve obremenitve in izolacije vibracij.
Realnost implementacije: Prekomerni navor je primarna točka napake; Upoštevanje proizvajalčevih tabel obremenitev in specifikacij navora je ključnega pomena za skladnost in varnost.
Inženirji morajo analizirati več kritičnih spremenljivk, preden dokončno izberejo strojno opremo. Pravica Cevna objemka za pritrditev na kanal zagotavlja dolgoročno stabilnost sistema. Neupoštevanje teh meril pogosto povzroči prezgodnjo mehansko okvaro.
Statične proti dinamičnim obremenitvam: ocena skupne teže napeljave je obvezna. Izračunati morate težo gole cevi in njene notranje vsebine. Voda, stisnjen plin in težki kabli bistveno spremenijo profil statične obremenitve. Nato morate to skupno težo primerjati z objavljeno stopnjo zdrsa in izvlečne obremenitve objemke. Dinamične obremenitve dodajo še eno plast kompleksnosti. Skoki vodnega tlaka ali nenadno zapiranje ventilov povzročijo takojšnje skoke sile. Vaša izbrana objemka mora prenesti statično težo v mirovanju in nenadne kinetične sunke.
Toplotno širjenje in krčenje: Kovinske cevi se širijo in krčijo, ko temperature nihajo. Ugotoviti morate, ali bo vaše cevno omrežje občutilo znatna temperaturna nihanja. Cevi za toplo vodo in parne cevi se med delovanjem neizogibno povečajo. Togo zaklepanje teh cevi povzroča neizmerno obremenitev. Ta obremenitev lahko ogrozi okoliški okvirni sistem. Monterji pogosto potrebujejo spone, ki omogočajo vodeno vodoravno premikanje. Ta nadzorovan zdrs preprečuje upogibanje cevi pod toplotnim pritiskom.
Vibracijska in zvočna izolacija: Vibracije sčasoma uničijo toge kovinske povezave. Identificirati morate sisteme, ki zahtevajo blaženje vibracij. Enote HVAC, hladilne linije in omrežja težkih kompresorjev ustvarjajo konstantne harmonične frekvence. Nenadzorovane vibracije se prenašajo neposredno v konstrukcijo zgradbe. To ustvarja moteč akustični hrup in oslabi strukturne spoje. Za izolacijo teh linij je potrebna posebna montažna oprema, zasnovana posebej za absorpcijo kinetične energije.
Skladnost in certifikati: gradbeni predpisi narekujejo stroge standarde materiala in učinkovitosti. Preverjanje skladnosti ohranja vaš projekt pravno neoporečen. Za sisteme, ki so pomembni za varnost, morate vedno iskati sezname UL ali odobritve FM. Lokalni gradbeni predpisi se pogosto sklicujejo na nacionalni električni kodeks (NEC) za napeljavo ali enotni vodovodni kodeks (UPC) za vodovodne napeljave. Vaša strojna oprema mora izpolnjevati te regulativne zahteve, da prestane končni pregled.
Proizvajalci oblikujejo različne profile sponk za reševanje posebnih mehanskih izzivov. Izbira prave geometrije preprečuje lokalne poškodbe cevi in zagotavlja strukturno celovitost.

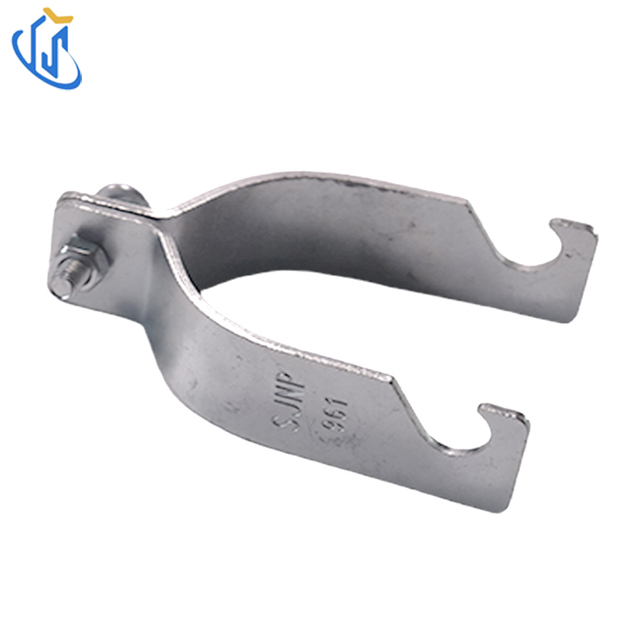

Standardne toge objemke prevladujejo pri osnovnih inštalacijah v zaprtih prostorih. Monterji sestavijo dve med seboj povezani kovinski polovici okoli cevi. Nato privijejo en vijak ali vijak, da pritrdijo sklop neposredno v kanal.
Najboljše za: Standardne električne napeljave (kot je EMT ali togi vod) in stacionarne notranje vodovodne napeljave.
Omejitve: zaradi neposrednega stika kovine s kovino so popolnoma neprimerne za različne kovine. Prav tako hitro odpovejo na linijah z visokimi vibracijami, ker ne morejo absorbirati harmoničnega sunka.
Težki industrijski cevovodi zahtevajo vrhunsko upravljanje obremenitve. A Saddle Pipe Clamp zagotavlja izjemno strukturno podporo za masivna cevna omrežja.
Najboljše za: Težke aplikacije, ki zahtevajo širšo porazdelitev obremenitve po nosilni strukturi. Težak U-sornik in ukrivljena sedlasta osnova preprečujeta nevarno točkovno obremenitev na površini cevi.
Omejitve: Zajetno oblikovanje zahteva veliko več navpičnega prostora znotraj poti usmerjanja. Imajo tudi višjo ceno na enoto v primerjavi s standardnimi dvodelnimi vtisnjenimi kovinskimi objemkami.
Sodobni mehanski sistemi pogosto mešajo različne kovine in prenašajo ekstremne temperature. Oblazinjene različice obdajo cev z zaščitno sintetično pregrado.
Najboljše za: enote HVAC, komercialne hladilne linije in mešane kovinske instalacije. Imajo trpežno blazino iz termoplastičnega elastomera (TPE), ki ovija cev.
Ključna prednost: gumirana blazina popolnoma preprečuje galvansko korozijo med cevjo in kovinskim okvirjem. Hkrati absorbira udarce sistema in duši akustični prenos.
Kategorija sponke |
Primarni primer uporabe |
Nadzor vibracij |
Korozijska pregrada |
|---|---|---|---|
Standard Rigid |
Elektrika EMT, osnovne vodovodne instalacije |
Noben |
Ne (kovina na kovino) |
Objemka za sedlo |
Težka industrija, velike cevi |
Nizka |
Ne (razen če je prevlečen) |
Oblazinjena objemka |
HVAC, hlajenje, baker |
Visoka (TPE vložek) |
Da (popolna izolacija) |
Nepravilna velikost se uvršča med najpogostejšo nakupno napako pri mehanskem pritrjevanju. Strojna oprema, ki je na papirju videti podobna, se na terenu pogosto ne vključi pravilno.
Razlika med OD in NPS: Mešanje nazivne velikosti cevi (NPS) z zunanjim premerom (OD) povzroči takojšnje napake pri namestitvi. NPS služi le kot široka konvencija o industrijskem poimenovanju. Redko se ujema s fizično fizično širino cevi. Na primer, 2-palčna jeklena cev NPS dejansko meri 2,375 palca čez zunanji rob. Proizvajalci svoje objemke običajno označijo ali kategorizirajo po natančnih specifikacijah OD. Strojno opremo morate naročiti na podlagi dejanske meritve zunanje stene.
Cevi proti cevovodom: Vodovodarji in električarji sledijo različnim merilnim tradicijam. Razlikujemo dogovore glede velikosti glede na uporabljeni material. Bakrene cevi se vedno merijo glede na njihov dejanski natančen OD. En palec bakrene cevi meri natanko en palec v premeru. Nasprotno pa se velikost železne cevi močno razlikuje glede na debelino stene in razpored tlaka. Preden pogledate tabele obremenitev, morate ugotoviti, ali vpenjate 'cevi' ali 'cevovode'.

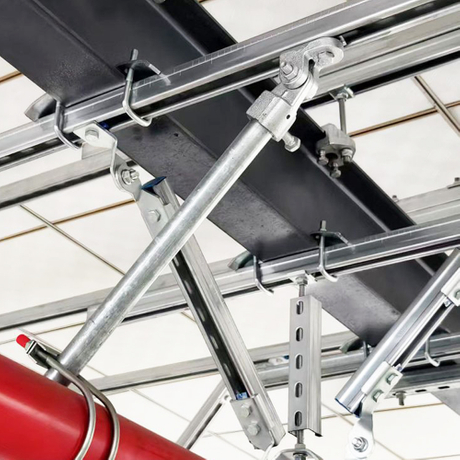

Združljivost kanalov za opornike: sistem kovinskega okvirja narekuje vaš profil namestitve strojne opreme. Preveriti morate, ali je zaklepna noga objemke popolnoma združljiva s standardno širino 1-5/8'. Strut kanali . Na srečo je industrija to dimenzijo zgornje širine 1-5/8' standardizirala že pred desetletji. Ta zgornja širina ostaja nespremenjena ne glede na splošni profil globine kanala. Ne glede na to, ali uporabljate plitvo okvirjanje ali globoko modularno okvirjanje, bo standardizirana zaklepna noga pravilno zajela zgornje ustnice.
Izbira pravilnega kovinskega zaključka narekuje življenjsko dobo vašega mehanskega nosilnega sistema. Korozivna okolja hitro uničijo poceni premaze. Preden naročite dele, morate oceniti klimo namestitve.
Elektro-galvanizirano (EG): Proizvajalci ustvarijo ta zaključek z nanosom tanke plasti cinka z uporabo električnega toka. Ostaja standardna izbira za splošno komercialno uporabo v zaprtih prostorih. EG zagotavlja čist, svetel zaključek in ostaja zelo stroškovno učinkovit. Vendar pa je plast cinka izjemno tanka. Zelo je občutljiv na hitro rjo v prostorih z visoko vlažnostjo ali v katerem koli zunanjem okolju.
Vroče pocinkano (HDG): Zunanji elementi zahtevajo močno kemično zaščito. Proizvajalci te dele potopijo v staljeni cink. Ta postopek zagotavlja veliko debelejšo, motno sivo cinkovo prevleko. HDG je odličen pri težkih zunanjih aplikacijah. Odporen je na dolgotrajno izpostavljenost dežju, snegu in mestnemu onesnaženju brez ogrožanja osnovnega jekla.
Nerjaveče jeklo (304 proti 316): nekateri objekti preprosto uničijo pocinkane prevleke. Nerjaveče jeklo postane absolutno obvezno za zelo korozivna okolja. Za čistilne naprave za odpadne vode, območja za kemično izpiranje ali objekte, primerne za živila in farmacevtske izdelke, morate določiti nerjavno jeklo tipa 304 ali tipa 316. Tip 316 vsebuje dodan molibden. Zaradi tega posebnega dodatka je zelo odporen na močne kloride in obalno morsko sol.
Tveganje galvanske korozije: vedno morate izvajati strog okvir za izogibanje združevanju reaktivnih kovin. Galvanska korozija se pojavi, ko se v prisotnosti vlage dotakneta dve različni kovini. Aktivnejša kovina deluje kot anoda in hitro korodira. Na primer, namestitev standardnih sponk iz ogljikovega jekla neposredno na cevi iz surovega bakra uniči jekleni nosilec v nekaj mesecih. Teh reaktivnih kovin ne smete nikoli mešati brez namestitve fizične dielektrične pregrade, kot je neoprenska blazinica ali vložek za blazino TPE.
Tudi popolnoma določena strojna oprema odpove, če jo izvajalci nepravilno namestijo. Namestitev na terenu zahteva natančno tehniko in dosledno upoštevanje konstrukcijskih smernic.
Specifikacije navora: Mnogi monterji zmotno verjamejo, da je tesnejše vedno boljše. Prekomerno navijanje uniči mehansko strojno opremo. Tvegate, da boste v celoti zdrobili tankostenski električni vod. Poleg tega pretirane sile izvijanja zlahka odtrgajo fine strojne navoje na telesu sponke. Preseganje omejitev navora proizvajalca ogroža natezno trdnost vijaka. Vedno uporabljajte umerjen momentni ključ in se strogo držite objavljenih omejitev za čevlje funtov.
Pravila za razmik med podporami: Cevi se povesijo pod lastno težo, če so podprte neustrezno. Za največji vodoravni in navpični razmik med objemkami se morate sklicevati na standardne inženirske smernice. NEC narekuje posebne podporne intervale za različne premere togega voda. Neupoštevanje teh pravil največjega razmika omogoča, da se cev upogne. To povešanje zbira kondenzacijo, obremenjuje cevne spoje in na koncu ogroža strukturno celovitost.
Vpetje oporne matice: Priključna točka zahteva natančen vizualni pregled. Pred dokončnim zategovanjem morate preveriti, ali so robovi objemke popolnoma nameščeni znotraj obrnjenih robov okvirnih kanalov. Če zaklepna noga leži na vrhu roba, namesto da bi se zataknila pod njim, povezava ne bo uspela pri minimalni obremenitvi. Močno priporočamo, da sklop fizično zasukate, da zagotovite, da se pravilno zagrize v jekleni okvir.
Za zagotovitev varne namestitve sledite temu preverjenemu zaporedju izvajanja:
Izmerite natančen pravi zunanji premer kroga z uporabo digitalnih merilnikov.
Temeljito očistite režo za okvir, da odstranite gradbene odpadke ali nabrane kovinske ostružke.
Vstavite strojno opremo in jo zavrtite za 90 stopinj, da zagotovite, da zaklepne noge ujamejo obrnjene kovinske ustnice.
Sistem cevi poravnajte pravokotno znotraj sedeža ali pregrade za blazino.
Z momentnim ključem postopno obračajte, dokler ne dosežete natančne omejitve, ki jo določi proizvajalec.
Za zagotovitev zanesljivega mehanskega omrežja je treba opustiti ugibanja in predpostavke. Končno izbiro morate temeljiti na natančnih meritvah OD in ne na širokih nominalnih oznakah. Vedno zgodaj ocenite okoljske zahteve za končno obdelavo, da preprečite hitro rjo ali uničujočo galvansko korozijo. Končno, pravilno analizirajte faktorje dinamične obremenitve, zlasti pri montaži težkih vodov za tekočine ali kompresorjev z visokimi vibracijami.
Takoj ukrepajte, da zaščitite svojo naslednjo gradnjo. Najprej svetujte vašim nabavnim kupcem, naj zahtevajo izčrpne tabele obremenitev proizvajalca za vso navedeno strojno opremo. Drugič, natančno preverite vse certifikate materialov, zlasti ko naročate drago nerjavno jeklo ali možnosti s posebnim premazom. Na koncu zagotovite, da ima vaš izbrani prodajalec zadosten inventar, ki bo ustrezal natančnemu obsegu vašega projekta, s čimer preprečite drage zamude med končno fazo namestitve.
O: Da, pod pogojem, da kanal opornika uporablja industrijski standardni profil širine 1-5/8', je večina standardiziranih sponk navzkrižno združljivih.
O: Uporabite čeljusti za merjenje natančnega zunanjega premera (OD) cevi, namesto da se zanašate na nominalno oznako, da zagotovite varno prileganje.
O: Blazinske sponke so potrebne pri spajanju različnih kovin (za preprečevanje galvanske korozije), za hladilne vode (za preprečevanje kondenzacije in toplotnih mostov) in v sistemih z visokimi vibracijami (kompresorji/črpalke).
O: Standardne spone zagotavljajo predvsem vodoravno in stransko podporo. Za večje navpične nosilne aplikacije so potrebne dvižne spone s posebnimi nazivnimi vrednostmi ali posebna strojna oprema, odporna na trenje.
