Potresne opornice so v glavnem razdeljene na dve glavni vrsti: stranske opornice in vzdolžne opornice , v skladu z NFPA 13 in gradbenimi predpisi ZDA. Večina strojnih inženirjev in inštalaterjev med načrtovanjem na kraju samem pogosto zamenjuje ti dve vrsti namestitve, kar lahko privede do napak pri gradnji in neupoštevanja inšpekcijskih predpisov.
Bočne in vzdolžne podpore med potresom prenašajo sile v različnih smereh. Izbira pravilnih priključkov neposredno določa celotno potresno učinkovitost celotnega cevnega sistema. Ta članek podrobneje opisuje njihove definicije, značilnosti obremenitve, razlike v namestitvi, uporabne cevne sisteme in certificirane ujemajoče se komponente, ki vam bodo v pomoč pri pravilnem načrtovanju opornikov..Oglejte si stranske in vzdolžne potresne oporne dodatke.
Bočne opornice so nameščene pravokotno na smer toka cevi ali kanalov. Zasnovan je za omejevanje vodoravnega gibanja od strani do strani, ki ga povzročajo potresni sunki. Seizmični valovi potiskajo cevi levo in desno, stranske podpore pa omejujejo stranski premik in preprečujejo vibracije v obliki nihala, ki bi lahko porušile cevne spoje. To je najpogosteje uporabljena vrsta opornic za protipožarne brizgalne sisteme , HVAC in splošne cevi v vseh projektih v ZDA.
Vzdolžne opore so nameščene vzporedno s središčnico cevi, da se uprejo sprednji in zadnji aksialni napetosti. Brez kvalificiranega vzdolžnega oprijema se bodo cevi pod potresno obremenitvijo raztegnile ali stisnile vzdolž svoje osi, kar bo povzročilo pretrganje cevi in puščanje. Štiristransko seizmično oporo zahteva stranske in vzdolžne spojke, nameščene blizu iste sidrne točke. Oglejte si štiristranske potresne oporne izdelke.
Bočne opornice so običajno nameščene pod kotom 45° ~ 90° glede na cev, medtem ko je večina vzdolžnih konektorjev v liniji zasnovana za vgradne kote 30° ~ 60°. Dovoljena obremenitev vsake armature s certifikatom FM & UL se zmanjša, ko se namestitveni kot zmanjša, kar je treba izračunati med načrtovanjem.
NFPA 13 določa jasne omejitve največjega razmika med sosednjimi oporniki. Pri brizgalnih ceveh majhnega premera bočno oprijemanje običajno zahteva krajši vgradni razmik kot vzdolžno oporo. Nepravilna razdalja je eden od glavnih razlogov za zavrnitev inšpekcijskih pregledov v poslovnih zgradbah po Združenih državah.

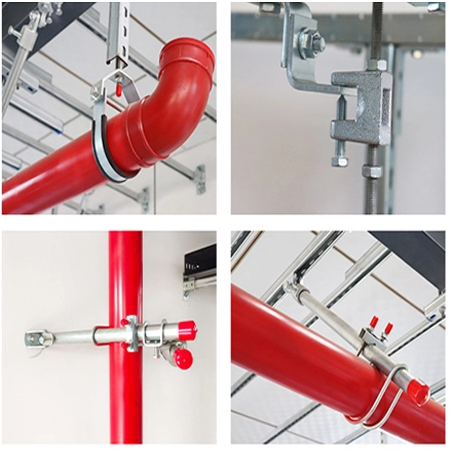

Stranska opornica : univerzalni vrtljivi tečaj, strukturni spojnik tipa C, standardna cevna objemka
Vzdolžna opornica : vzporedni nihajni konektor, ravna sklopka
Vsi ustrezni deli iz naše tovarne so opravili certifikate FM in UL s popolnimi podatki o preskusu obremenitve. Oglejte si vzporedne vzdolžne spone . Certificirano ujemanje komponent za dve vrsti opornikov.
Postavka |
Komponenta |
Material |
Površinska obdelava |
Razpoložljiva velikost |
|---|---|---|---|---|
Stranska opornica |
Seizmični vrtljivi tečaj |
QT450 Nodularna litina/ogljikovo jeklo |
Elektro pocinkano |
Do 8 palcev |
Vzdolžna opornica |
Vzporedno ravno prileganje |
Ogljikovo jeklo visoke trdnosti |
Elektro pocinkano |
2 ~ 8 palcev |
Podporni nosilec |
Jekleni konektor tipa C |
Ogljikovo jeklo |
Vroče pocinkano |
Velikost cevi SCH40 |
Največja navpična obremenitev UL |
Obremenitev FM (30°-44°) |
Obremenitev FM (45°-59°) |
|---|---|---|---|
1 palec |
1885 lbs (8,38 kN) |
1490 lbs (6,62 kN) |
1980 lbs (8,80 kN) |
2 palca |
680 lbs (3,02 kN) |
590 lbs (2,62 kN) |
840 lbs (3,73 kN) |
✅ Certificirano s strani FM, UL in CE, skladno z gradbenimi predpisi ZDA NFPA & IBC
✅ Dvojne surovine: nodularna litina QT450 in ogljikovo jeklo visoke trdnosti
✅ Nastavljiv dizajn kota, ki ustreza različnim zahtevam po bočni in vzdolžni postavitvi
✅ Preverjeni podatki o obremenitvah za vgradne kote 30° / 45° / 90°
✅ Dvojne možnosti zaščite pred korozijo: elektro pocinkano in vroče pocinkano.
✅ OEM in ODM po meri sta na voljo za posebne zahteve projektov v ZDA. Oglejte si seizmične rešitve po meri.
Sistemi protipožarnih brizgalnih cevi (standardne ameriške cevi 1/2 ~ 8 palcev)
Velik kanal HVAC za bočno in vzdolžno namestitev
Gospodinjski in industrijski cevovodi za hladno in toplo vodo
Potresna podpora za kabelske police
Veliko se uporablja v nakupovalnih središčih, tovarnah in večnadstropnih zgradbah po vsej ZDA.
Specializirani smo za proizvodnjo bočnih in vzdolžnih dodatkov za potresne opornike s popolnimi certifikacijskimi dokumenti FM, UL in CE. Vsi izdelki so pred dostavo podvrženi testiranju ciklične obremenitve in testiranju s slanim pršenjem. Naša tehnična ekipa zagotavlja brezplačne risbe CAD/BIM, ki inženirjem pomagajo pri učinkovitem dokončanju načrtov opornikov. Naše izdelke izvažamo v Severno Ameriko, na Bližnji vzhod in v številne druge regije po vsem svetu.Prenesite naš uradni katalog podjetja.
Razlikovanje med prečnimi in vzdolžnimi potresnimi opornicami je temelj zanesljivega potresnega projektiranja cevi. Pred gradnjo potrdite smer sile, kot namestitve in ustrezne certificirane komponente. Naša celotna ponudba FM & UL certificiranih bočnih in vzdolžnih fitingov lahko izpolni vse zahteve konfiguracije opornikov za projekte v ZDA.
