تعتمد سلامة خطوط الأنابيب الصناعية بشكل كبير على البنية التحتية الداعمة التي تحتوي على مواد الأنابيب. يمثل الاهتزاز التام والتمدد الحراري غير المتوقع نسبة كبيرة من حالات فشل النظام المبكرة اليوم. تاريخيًا، كان المهندسون يثقون في الدعامات المعدنية الصلبة لتأمين خطوط السوائل الثقيلة. ومع ذلك، فإن هذه الأنظمة القاسية تكافح من أجل امتصاص الطاقة الصوتية. كما أنها تسبب احتكاكًا شديدًا بجدران الأنابيب الضعيفة مع مرور الوقت.

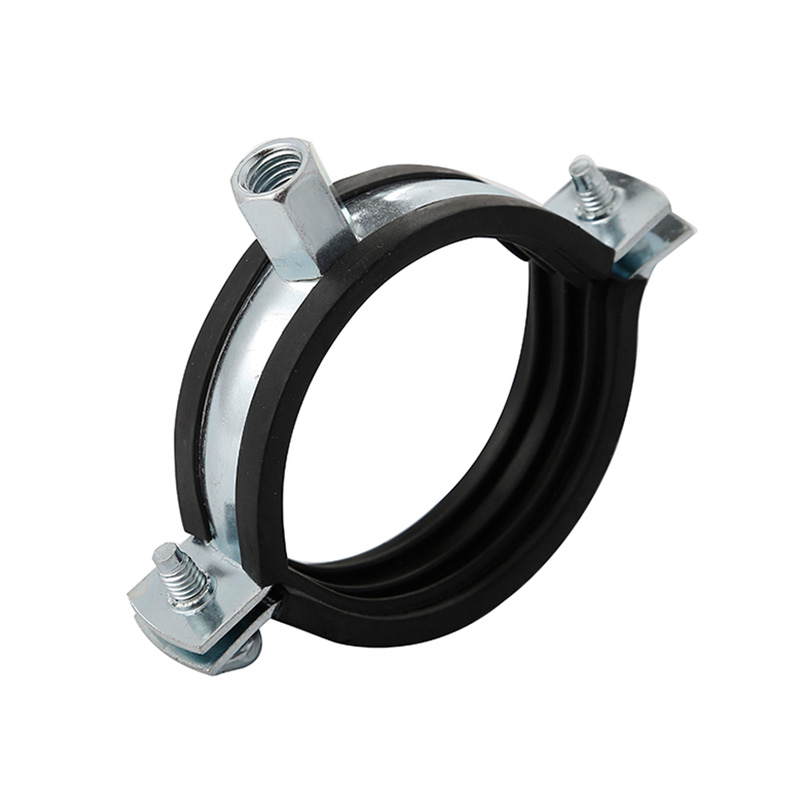

يؤدي الانتقال إلى الحلول الصوتية وتخفيف الاهتزازات المتقدمة إلى حل هذه التحديات الهيكلية بشكل أساسي. بالنسبة للمرافق الحديثة التي تقوم بتقييم أنظمة الدعم القوية، فإن يقدم مشبك الأنابيب المبطن بالمطاط توازنًا هندسيًا بين الصلابة الهيكلية وتقليل الضوضاء ومقاومة التآكل على المدى الطويل. سوف تتعلم كيفية أداء المواد المرنة المختلفة تحت الضغط البيئي الشديد. سنقوم أيضًا بفحص القدرات الحاملة الحرجة. وأخيرًا، يوضح هذا الدليل تقنيات التثبيت المحددة التي تحتاجها لحماية البنية التحتية الحيوية لأنابيبك.
تخفيف الاهتزاز: تعمل البطانة المطاطية المتخصصة على تقليل الضوضاء الصوتية بشكل كبير وتمنع التآكل من المعدن إلى المعدن.
المرونة الحرارية: تستوعب التمدد والانكماش الحراري البسيط دون المساس بالقبضة الهيكلية.
معايير التقييم: يتطلب اختيار المشبك الصحيح مطابقة سعة التحميل والتعرض البيئي ودرجات حرارة التشغيل مع مادة البطانة المحددة (على سبيل المثال، EPDM مقابل المطاط القياسي).
التركيز على التنفيذ: يعد تطبيق عزم الدوران والتباعد المناسب أمرًا بالغ الأهمية لتجنب الضغط الزائد على البطانة المطاطية.
تولد المضخات والضواغط طاقة حركية مستمرة أثناء العمليات اليومية القياسية. تنتقل هذه الطاقة الميكانيكية مباشرة عبر شبكة الأنابيب بأكملها. تعمل الدعامات المعدنية الصلبة على دفع هذه الطاقة الخام مباشرة إلى وصلات الأنابيب والفلنجات. وبمرور الوقت، يؤدي الاهتزاز التشغيلي المستمر إلى تدهور نقاط الاتصال المهمة هذه. غالبًا ما ترى كسورًا مجهرية تتطور بالقرب من اللحامات والتركيبات الملولبة. وفي نهاية المطاف، تنمو هذه الشقوق الهيكلية الصغيرة لتتحول إلى تسرب خطير للسوائل أو الغازات. تؤدي مثل هذه الأعطال الميكانيكية إلى إغلاق المنشأة بشكل غير متوقع على الفور. كما أنها تشكل مخاطر شديدة على سلامة موظفي الطابق الخاص بك.
غالبًا ما تلامس المشابك المعدنية القياسية مواد خطوط الأنابيب المختلفة بشكل مباشر. الاتصال المباشر من المعدن إلى المعدن يخلق مشكلة هندسية خطيرة تعرف باسم التآكل الجلفاني. عندما تدخل الرطوبة المحيطة إلى البيئة، فإنها تعمل بمثابة إلكتروليت موصل. يعمل هذا الإعداد على تسريع عملية التآكل بسرعة. على سبيل المثال، يؤدي وضع مشبك من الفولاذ الكربوني على خط ماء نحاسي إلى تجريد الإلكترونات من المعدن الأقل نبلاً. يؤدي التآكل الناتج إلى الإضرار بسلامة جدار الأنابيب بشكل كبير. يجب على مديري المرافق استبدال أقسام الأنابيب الضعيفة باستمرار لمنع انفجارات النظام الكارثية.
تواجه مستويات الضوضاء الصناعية تدقيقًا تنظيميًا متزايدًا على مستوى العالم. يجب أن تحمي المرافق الحديثة سمع العمال وتقلل من التلوث الضوضائي المجتمعي بشكل فعال. تولد خطوط نقل السوائل الثقيلة وأنظمة التدفئة والتهوية وتكييف الهواء الضخمة ضوضاء شديدة تنتقل عن طريق الهيكل. تعمل المشابك الصلبة على تضخيم هذه الضوضاء عن طريق نقل الموجات الصوتية مباشرة إلى هيكل المبنى. تفرض الهيئات التنظيمية بشكل متزايد بروتوكولات صارمة للإدارة الصوتية. يمثل عدم وجود نظام تخفيف الاهتزاز المن��سب خطرًا مباشرًا على الامتثال التنظيمي. قد يؤدي الفشل في إجراء التدقيق الصوتي الإلزامي إلى فرض غرامات تشغيلية باهظة.
يطلب المهندسون قوة شد عالية لتأمين الخطوط الصناعية الثقيلة بشكل آمن. يستخدم UTT61 بناء نطاق خارجي قوي للغاية. يقوم المصنعون بتشكيل هذا النطاق الرئيسي من الفولاذ المجلفن الممتاز أو الفولاذ المقاوم للصدأ عالي الجودة. يحدد هذا الغلاف المعدني الصلب القوة الميكانيكية الأساسية للتجميع. إنه يتحمل قوى الأنابيب الثابتة الكبيرة دون الخضوع أو الانحناء. قوة الشد العالية تحافظ على خطوط النقل الثقيلة ثابتة في مكانها أثناء التشغيل.
علاوة على ذلك، يقوم التصميم الهندسي الفريد UTT61 بتوزيع حمل التثبيت بالتساوي. إنه ينشر قوة الضغط عبر محيط الأنبوب بأكمله بشكل مثالي. يمنع هذا التصميم الذكي نقاط الضغط الموضعية من التشكل على السطح الخارجي لخط الأنابيب. يظل التكسير الموضعي يمثل تهديدًا هيكليًا كبيرًا لأنابيب المعالجة المصنوعة من النحاس أو PVC ذات الجدران الرقيقة. إن توزيع قوة التثبيت بشكل صحيح يضمن احتفاظ الأنبوب بشكله الأسطواني المثالي تحت الضغط.
تعمل الحشوة المطاطية الداخلية كطبقة دفاعية نشطة لخط الأنابيب. توفر هذه البطانة المرنة المحددة مقاييس تخفيف قابلة للقياس للإعدادات الصناعية المعقدة. تحقق الإدخالات المطاطية عالية الجودة بشكل روتيني تقديرات تقليل الضوضاء من 15 إلى 18 ديسيبل (A). إنها تمتص نسبة كبيرة بشكل استثنائي من الاهتزازات الميكانيكية الواردة. يقوم المطاط بشكل أساسي بفصل الأنابيب الصلبة عن هيكل المبنى الصلب. يمنع هذا الفصل الهيكلي نقل الصوت من خلال الهيكل بشكل كامل تقريبًا.
بالإضافة إلى ذلك، تتوسع الأنابيب الصناعية وتنكمش باستمرار أثناء الدورة الحرارية العادية. تستوعب البطانة المطاطية الناعمة هذه الحركة المجهرية المستمرة بأمان. إنه يمنع تمامًا عملية الكشط من المعدن إلى المعدن والتي تظهر بشكل شائع في المشابك الصلبة التقليدية. تعمل عملية الوقاية الاستباقية من التآكل على إطالة العمر الوظيفي للجزء الخارجي من خط الأنابيب باهظ الثمن بشكل كبير. إنه يزيل أضرار الاحتكاك المسؤولة عن تدخلات الصيانة التي لا تعد ولا تحصى.
تحدد المتغيرات البيئية مادة البطانة الداخلية التي يجب عليك تحديدها. يجب عليك تقييم نطاقات درجات الحرارة الدقيقة والتعرض للمواد الكيميائية بعناية قبل الشراء.
تتميز البطانات المطاطية القياسية بحدود تشغيلية حرارية شفافة للغاية. وهي تعمل عادةً بأمان بين -40 درجة مئوية و+110 درجة مئوية. تتعامل حشوات EPDM مع نطاقات درجات الحرارة القياسية هذه بشكل مثالي للمياه المبردة وخطوط التدفئة والتهوية وتكييف الهواء (HVAC) القياسية. ومع ذلك، فإن خطوط البخار الصناعية وسوائل العمليات ذات درجة الحرارة العالية تتجاوز هذه الحدود المادية بسهولة. إذا تجاوزت درجة حرارة التشغيل القصوى 110 درجة مئوية، فسوف يجف المطاط القياسي ويتشقق ويفشل. في هذه البيئات الحرارية القاسية، يجب عليك الترقية إلى بطانات السيليكون عالية الحرارة. يحافظ السيليكون على خصائصه المرنة الحيوية بما يتجاوز حدود التدفئة التجارية العادية.
تعرض البيئات الصناعية بشكل منتظم دعامات الأنابيب للظروف الجوية القاسية. بطانة EPDM عالية الجودة تقاوم تدهور الأشعة فوق البنفسجية في الهواء الطلق بشكل ممتاز. كما أنه يقاوم تشقق الأوزون في الغلاف الجوي بشكل جيد للغاية على مدى فترات طويلة. تتحمل هذه المادة الصلبة الاتصال العرضي بأمان ضد المواد الكيميائية الصناعية الشائعة والأحماض الخفيفة. ومع ذلك، فإن سيناريوهات محددة تسبب تدهورًا سريعًا في اللدائن المرنة. التعرض المباشر والمستمر للمذيبات الصناعية الثقيلة أو الزيوت البترولية يكسر EPDM بسرعة. في منشآت البتروكيماويات، يجب عليك التحقق من التوافق الكيميائي الدقيق.
مادة البطانة |
نطاق درجة الحرارة |
مقاومة للأشعة فوق البنفسجية/الأوزون |
مقاومة الزيت/المذيبات |
أفضل بيئة التطبيق |
|---|---|---|---|---|
معيار EPDM |
-40 درجة مئوية إلى +110 درجة مئوية |
ممتاز |
فقير |
التدفئة والتهوية وتكييف الهواء التجارية، وخطوط المياه المبردة |
سيليكون عالي الحرارة |
-60 درجة مئوية إلى +225 درجة مئوية |
ممتاز |
معتدل |
البخار الصناعي، سوائل المعالجة ذات درجة الحرارة العالية |
النتريل (بونا-N) |
-35 درجة مئوية إلى +100 درجة مئوية |
معتدل |
ممتاز |
مصانع البتروكيماويات وخطوط نقل النفط |
يضمن اختيار حجم الأجهزة الصحيح يعمل مشبك الأنابيب المبطن بالمطاط تمامًا كما تم تصميمه. يجب عليك مطابقة متطلبات التحميل المحددة بدقة.
فيما يلي إطار عمل هندسي مثبت لتحديد الحجم وتقييم الأحمال:
قم بقياس القطر الخارجي (OD): دائمًا ما يعتمد حجم المشابك الداعمة على القطر الخارجي الفعلي للأنبوب، وليس التجويف الاسمي الداخلي. يجب عليك تضمين أي عزل حراري خارجي في حساب OD النهائي.
حساب الحمل الثابت: تحديد الوزن الإجمالي للأنبوب والسائل الداخلي وأي صمامات ثقيلة متصلة. يجب أن يتجاوز الغلاف المعدني للمشبك هذا الحمل الثابت الإجمالي بشكل مريح.
تقدير الحمل الديناميكي: حساب القوى التشغيلية المفاجئة. يؤدي ارتفاع السوائل، وتشغيل المضخات الثقيلة، والتمدد الحراري إلى توليد أحمال ديناميكية شديدة. تعمل هذه القوى غير المرئية على زيادة الضغط الميكانيكي على نظام الدعم على الفور.
ضبط تباعد الدعم: تتطلب الأحمال الديناميكية الثقيلة وضع الدعامات بشكل أقرب معًا. تعمل إستراتيجية التباعد هذه على تقليل الضغط الجسدي الإجمالي على كل شريحة دعم فردية.
إن تقنية التثبيت المناسبة مهمة بقدر أهمية جودة الأجهزة المتميزة. يظل الإفراط � أهمية جودة الأجهزة المتميزة. يظل الإفراط في التثبيت هو خطأ التثبيت الأكثر شيوعًا الذي يتم تنفيذه في هذا المجال. غالبًا ما يطبق الفنيون قوة دوران مفرطة على براغي القفل الجانبية. يؤدي عزم الدوران الزائد العدواني إلى قذف البطانة المطاطية الناعمة على جانبي الشريط المعدني. يفقد المطاط المسحوق مرونته الحيوية تمامًا. ولم يعد بإمكانه امتصاص الاهتزاز أو تخفيف الضوضاء الصوتية بشكل فعال.
لمنع هذا الضرر الهيكلي، يجب عليك وضع قيم عزم دور�زم الدوران المعايرة أثناء كل عملية تثبيت. كما يساعد التحقق البصري المفتشين بشكل كبير. إذا كانت الانتفاخات المطاطية متجاوزة الحواف المعدنية بشكل ملحوظ، فهذا يعني أن الفني استخدم قوة أكثر من اللازم. يجب أن يقوم نصفي الغلاف المعدني بتثبيت الأنبوب بإحكام دون أن يسحق الملحق المطاطي تمامًا.
حتى أقوى المشبك الصناعي يفشل بسرعة إذا قمت بإبعاده عن بعضها البعض. يجب عليك تسليط الضوء على الأهمية القصوى للالتزام بأدلة التباعد القياسية في الصناعة. يوفر معيار MSS SP-58 إرشادات هندسية صارمة لوضع الدعم. أنت تبني هذا التباعد المحدد على كثافة السائل ومواد الأنابيب الدقيقة. تتطلب أنابيب الحديد الزهر الثقيلة التي تحمل سوائل كثيفة فترات دعم ضيقة جدًا. تسمح الأنابيب البلاستيكية الأخف التي تحمل غازات منخفضة الضغط بمسافات تباعدية أكبر بكثير.
تثبت المحاذاة الرأسية الصحيحة أنها ضرورية أيضًا أثناء التثبيت. يجب أن تستقر الأنابيب بشكل مباشر داخل المركز الدقيق لغطاء المشبك. يؤدي الاختلال الشديد إلى إجبار الأنبوب على الدفع على جانب واحد بشكل غير متساو. وهذا يخلق ضغط قص شديد على آلية القفل الدقيقة. يؤدي الضغط الهيكلي غير المتساوي إلى تشويه غلاف المشبك بشكل خطير مع مرور الوقت. تأكد دائمًا من تشغيل الأنابيب الراسية والمستوية قبل ربط أجهزة الدعم النهائية.
يجب على فرق المشتريات التحقق من معايير الصناعة الصارمة قبل الانتهاء من اتفاقيات الشراء. لا يمكنك الاعتماد على الفحص البصري الأساسي وحده. للتحكم الصوتي الصارم، يجب على المشترين طلب بيانات اختبار شهادة DIN 4109 الرسمية. يثبت هذا المعيار المحدد أن المشبك يقلل بشكل حقيقي من الضوضاء التي يحملها الهيكل في البيئات الحقيقية. بالإضافة إلى ذلك، يجب عليك التحقق من الامتثال لـ RoHS للمواد الخام المستخدمة. يضمن RoHS أن الطلاء المعدني والمركبات المطاطية لا تحتوي على معادن ثقيلة خطرة. يضمن استيفاء هذه الشهادات الصارمة أنك تشتري منتجًا شرعيًا ومصممًا هندسيًا بدلاً من التقليد الرخيص.
يؤثر تقييم استراتيجية التوريد المحددة الخاصة بك على ميزانية مشروعك بشكل كبير.
يوفر شراء المخزون بالجملة مباشرةً من مصنع التصنيع عائدًا قويًا على الاستثمار للتركيبات الجديدة واسعة النطاق. تعمل الطلبات المباشرة من المصنع على إزالة علامات الوساطة الباهظة الثمن تمامًا. ومع ذلك، فإن الاستعانة بالموزعين المحليين يعتبر أكثر منطقية بالنسبة لاحتياجات الصيانة الفورية والتفاعلية. يحتفظ الموزعون بالمخزون محليًا، مما يسمح بالتسليم السريع في اليوم التالي عند فشل الدعم المهم.
عند تقييم موردي الدعم المحتملين، يجب عليك طرح هذه الأسئلة المهمة:
ما هي المهل الزمنية المضمونة للإنتاج للطلبات كبيرة الحجم ذات أحجام محددة؟
هل تقدمون حاليًا مواد بطانة مطاطية مخصصة للبيئات الكيميائية عالية التخصص؟
هل يمكنك تقديم بيانات اختبار مراقبة الجودة المستقلة التي تثبت تقييمات الحمل المعلنة لديك؟
كيف تتعامل بشكل صارم مع تناسق الدفعة للمركبات المرنة المطاطية الخام؟
يمثل تحديد نظام دعم ممتاز مبطن بالمطاط قرارًا هندسيًا استراتيجيًا للغاية. فهو يعمل بشكل فعال على إطالة عمر خط الأنابيب الحرج الخاص بك ويقلل من تكاليف الصيانة المستمرة للمنشأة. يضمن تخفيف الاهتزازات بشكل مناسب السلامة التشغيلية على المدى الطويل عبر منشأتك الصناعية بأكملها. يضع نموذج UTT61 نفسه بقوة كمعيار موثوق به للغاية ومن المستوى المتوسط إلى العالي ومناسب للتطبيقات الشاملة. إنه يوازن بشكل مثالي بين القوة المعدنية الصلبة والمرونة المرنة الأساسية.
نحن نشجع بشدة المهندسين الإنشائيين وفرق المشتريات على مراجعة أوراق المواصفات الفنية الرسمية عن كثب. اطلب تقييمًا محليًا للتطبيق لضمان التوافق التام للمواد. وأخيرًا، اتصل بفريق الدعم الهندسي المخصص لديك للحصول على استشارات تفصيلية للطلبات المجمعة لتأمين البنية التحتية الخاصة بك بشكل صحيح.
ج: عادةً ما تتحمل البطانات المطاطية EPDM القياسية درجات الحرارة من -
ج: نعم، بشرط أن تكون البطانة المطاطية مقاومة للأشعة فوق البنفسجية (مثل EPDM) وأن تتم معالجة الغلاف المعدني بشكل مناسب (على سبيل المثال، المجلفن بالغمس الساخن أو الفولاذ المقاوم للصدأ) لمقاومة التآكل البيئي.
ج: اعتمادًا على ديناميكيات النظام، يمكن للبطانة المطاطية عالية الجودة تقليل الضوضاء التي يحملها الهيكل بما يصل إلى 15-18 ديسيبل (A)، بما يتوافق مع لوائح الامتثال الصوتي القياسية مثل DIN 4109.
ج: يحدد الهيكل المعدني قدرة الحمل الأساسية. ومع ذلك، يقوم المطاط بتوزيع الحمل لمنع تشوه الأنبوب. يجب على المقيمين التأكد من أن الحمل المحسوب لا يتجاوز حد ضغط الإدخال المطاطي.
