Zapewnienie stabilności rurociągów przemysłowych za pomocą wysokiej jakości obejm rurowych wyłożonych gumą UTT61

Integralność rurociągów przemysłowych zależy w dużej mierze od infrastruktury wsporczej, w której znajduje się materiał rurociągu. Nieograniczone wibracje i nieoczekiwana rozszerzalność cieplna są obecnie przyczyną znacznego odsetka przedwczesnych awarii systemów. Historycznie rzecz biorąc, inżynierowie polegali na sztywnych metalowych wspornikach do zabezpieczania ciężkich przewodów cieczy. Jednakże te sztywne systemy mają trudności z pochłanianiem energii akustycznej. Z biegiem czasu powodują one również silne tarcie o wrażliwe ścianki rur.

Przejście na zaawansowane rozwiązania akustyczne i tłumiące wibracje zasadniczo rozwiązuje te wyzwania konstrukcyjne. W przypadku nowoczesnych obiektów oceniających solidne systemy wsparcia, Obejma do rur wyłożona gumą zapewnia inżynieryjną równowagę sztywności strukturalnej, redukcji hałasu i długotrwałej odporności na korozję. Dowiesz się, jak różne materiały elastomerowe zachowują się pod intensywnym obciążeniem środowiskowym. Zbadamy także nośność krytyczną. Na koniec, w tym przewodniku opisano konkretne techniki instalacji potrzebne do ochrony krytycznej infrastruktury rurociągów.

Kluczowe dania na wynos

• Redukcja wibracji: Specjalna gumowa wyściółka znacznie redukuje hałas akustyczny i zapobiega ścieraniu metalu o metal.

• Elastyczność termiczna: wytrzymuje niewielką rozszerzalność i kurczliwość termiczną bez pogarszania przyczepności strukturalnej.

• Kryteria oceny: Wybór odpowiedniego zacisku wymaga dopasowania nośności, narażenia środowiskowego i temperatur pracy do konkretnego materiału wykładziny (np. EPDM vs. standardowa guma).

• Cel wdrożenia: Właściwe przyłożenie momentu obrotowego i odstępy mają kluczowe znaczenie, aby uniknąć nadmiernego ściskania gumowej wykładziny.

Koszt operacyjny sztywnych podpór rurowych

Pompy i sprężarki wytwarzają ciągłą energię kinetyczną podczas standardowej codziennej pracy. Ta energia mechaniczna przemieszcza się bezpośrednio wzdłuż całej sieci rurociągów. Sztywne metalowe podpory wtłaczają tę surową energię bezpośrednio do połączeń rurowych i kołnierzy. Z biegiem czasu utrzymujące się wibracje podczas pracy niszczą te krytyczne punkty połączeń. Często można zaobserwować mikroskopijne pęknięcia powstające w pobliżu spawów i złączek gwintowanych. W końcu te drobne pęknięcia strukturalne przekształcają się w niebezpieczne wycieki płynu lub gazu. Takie awarie mechaniczne powodują natychmiastowe nieoczekiwane przestoje instalacji. Wprowadzają również poważne zagrożenia dla bezpieczeństwa personelu piętra.

Standardowe zaciski metalowe często dotykają bezpośrednio różnych materiałów rurociągu. Bezpośredni kontakt metalu z metalem stwarza poważny problem inżynieryjny znany jako korozja galwaniczna. Kiedy wilgoć z otoczenia przedostaje się do środowiska, działa jak elektrolit przewodzący. Taka konfiguracja szybko przyspiesza proces korozji. Na przykład umieszczenie zacisku ze stali węglowej na miedzianej linii wodnej pozbawia elektrony mniej szlachetnego metalu. Powstała korozja znacznie pogarsza integralność ścianki rury. Kierownicy obiektów muszą stale wymieniać osłabione odcinki rurociągów, aby zapobiec katastrofalnym awariom systemu.

Poziomy hałasu przemysłowego podlegają coraz większej kontroli regulacyjnej na całym świecie. Nowoczesne obiekty muszą chronić słuch pracowników i skutecznie minimalizować zanieczyszczenie hałasem w społeczeństwie. Linie do transportu ciężkich płynów i masywne systemy HVAC generują silny hałas przenoszony przez konstrukcje. Sztywne zaciski wzmacniają ten hałas, przenosząc fale dźwiękowe bezpośrednio do konstrukcji budynku. Organy regulacyjne coraz częściej nakładają rygorystyczne protokoły zarządzania akustyką. Brak odpowiedniego tłumienia drgań stanowi bezpośrednie ryzyko związane z przestrzeganiem przepisów. Niezaliczenie obowiązkowego audytu akustycznego może skutkować wysokimi karami operacyjnymi.

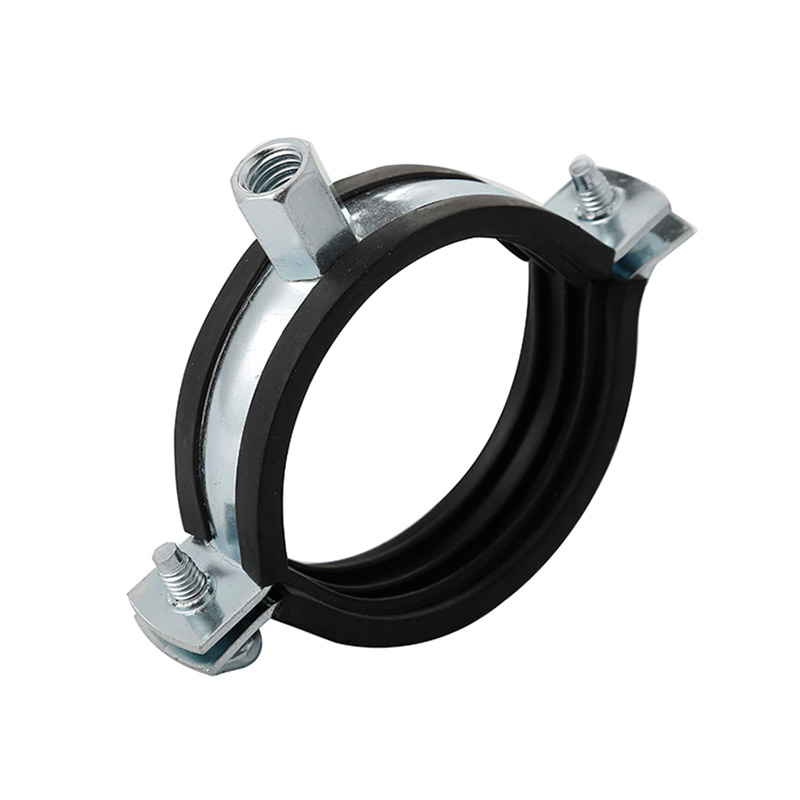

Zalety inżynieryjne obejmy do rur z wykładziną gumową UTT61

Integralność strukturalna spotyka się z elastycznością

Inżynierowie wymagają dużej wytrzymałości na rozciąganie, aby bezpiecznie zabezpieczyć ciężkie linie przemysłowe. UTT61 wykorzystuje bardzo solidną konstrukcję pasma zewnętrznego. Producenci kują tę taśmę główną z najwyższej jakości stali ocynkowanej lub wysokiej jakości stali nierdzewnej. Ta solidna metalowa obudowa decyduje o głównej wytrzymałości mechanicznej zespołu. Wytrzymuje znaczne siły statyczne rur, nie ulegając uginaniu i zginaniu. Wysoka wytrzymałość na rozciąganie utrzymuje ciężkie liny transportowe bezpiecznie zablokowane na miejscu podczas pracy.

Co więcej, unikalny profil konstrukcyjny UTT61 równomiernie rozkłada obciążenie zaciskające. Doskonale rozkłada siłę ściskającą na całym obwodzie rury. Ta inteligentna konstrukcja zapobiega tworzeniu się lokalnych punktów ciśnienia na zewnętrznej stronie rurociągu. Miejscowe zgniatanie pozostaje głównym zagrożeniem konstrukcyjnym dla cienkościennych rur procesowych z miedzi lub PVC. Prawidłowe rozłożenie siły zaciskania zapewnia, że ​​rura zachowuje swój idealny cylindryczny kształt pod ciśnieniem.

Rola wyściółki elastomerowej

Wewnętrzna wkładka gumowa pełni funkcję aktywnej warstwy ochronnej rurociągu. Ta specyficzna wyściółka elastomerowa zapewnia mierzalne parametry tłumienia w złożonych konfiguracjach przemysłowych. Wysokiej jakości wkładki gumowe rutynowo osiągają szacunkową redukcję hałasu na poziomie 15 do 18 dB(A). Pochłaniają wyjątkowo duży procent przychodzących wibracji mechanicznych. Guma zasadniczo oddziela sztywną rurę od solidnej konstrukcji budynku. To oddzielenie strukturalne zapobiega niemal całkowicie przenoszeniu dźwięków przenoszonych przez konstrukcję.

Ponadto rury przemysłowe stale rozszerzają się i kurczą podczas normalnych cykli termicznych. Miękka gumowa wyściółka bezpiecznie wytrzymuje ten ciągły, mikroskopijny ruch. Całkowicie zapobiega ścieraniu metalu o metal, powszechnie spotykanemu w tradycyjnych sztywnych zaciskach. To proaktywne zapobieganie ścieraniu znacznie wydłuża żywotność drogiej zewnętrznej części rurociągu. Eliminuje uszkodzenia spowodowane tarciem, które są przyczyną niezliczonych interwencji konserwacyjnych.

Ocena UTT61 dla Twojego obiektu

Ograniczenia materiałowe i środowiskowe

Zmienne środowiskowe dyktują, jaki materiał wewnętrznej wyściółki należy określić. Przed zakupem należy dokładnie ocenić dokładne zakresy temperatur i narażenia chemiczne.

Standardowe wykładziny gumowe charakteryzują się bardzo przejrzystymi limitami temperaturowymi. Zwykle działają bezpiecznie w zakresie od -40°C do +110°C. Wkładki EPDM doskonale radzą sobie w tych standardowych zakresach temperatur w przypadku wody lodowej i standardowych linii HVAC. Jednak przemysłowe linie parowe i wysokotemperaturowe płyny procesowe z łatwością przekraczają te fizyczne granice. Jeśli maksymalna temperatura pracy przekroczy 110°C, standardowa guma wyschnie, pęknie i ulegnie zniszczeniu. W tych ekstremalnych warunkach termicznych należy zastosować wykładziny silikonowe odporne na wysoką temperaturę. Silikon zachowuje swoje istotne właściwości elastomerowe znacznie przekraczając normalne komercyjne limity ogrzewania.

Środowiska przemysłowe regularnie wystawiają podpory rurociągów na trudne warunki atmosferyczne. Wysokiej jakości wykładzina EPDM jest doskonale odporna na degradację pod wpływem ultrafioletu (UV) na zewnątrz. Jest również wyjątkowo odporny na pękanie atmosferycznego ozonu przez długi czas. Ten wytrzymały materiał jest odporny na przypadkowy kontakt ze zwykłymi chemikaliami przemysłowymi i łagodnymi kwasami. Jednakże specyficzne scenariusze powodują szybką degradację elastomeru. Bezpośrednie, ciągłe narażenie na ciężkie rozpuszczalniki przemysłowe lub oleje na bazie ropy naftowej szybko rozkłada EPDM. W zakładach petrochemicznych należy sprawdzić dokładną zgodność chemiczną.

Kryteria wymiarowania i nośności

Wybór odpowiedniego rozmiaru sprzętu zapewnia Obejma do rur wyłożona gumą działa dokładnie tak, jak została zaprojektowana. Należy dokładnie dopasować określone wymagania dotyczące obciążenia.

Oto sprawdzone ramy inżynieryjne do wymiarowania i oceny obciążenia:

1. Zmierz średnicę zewnętrzną (OD): Zawsze dobieraj obejmy podporowe w oparciu o rzeczywistą zewnętrzną średnicę zewnętrzną rury, a nie wewnętrzny nominalny otwór. W ostatecznym obliczeniu OD należy uwzględnić zewnętrzną izolację termiczną.

2. Oblicz obciążenie statyczne: Określ całkowitą łączną masę rury, płynu wewnętrznego i wszelkich podłączonych ciężkich zaworów. Metalowa obudowa zacisku musi w komfortowy sposób przekraczać to całkowite obciążenie statyczne.

3. Oszacuj obciążenie dynamiczne: uwzględnij nagłe siły operacyjne. Skoki cieczy, ciężkie uruchamianie pomp i rozszerzalność cieplna generują poważne obciążenia dynamiczne. Te niewidzialne siły natychmiast zwiększają naprężenia mechaniczne w systemie nośnym.

4. Dostosuj odstępy podpór: Duże obciążenia dynamiczne wymagają umieszczenia podpór znacznie bliżej siebie. Ta strategia odstępów zmniejsza ogólne obciążenie fizyczne każdego pojedynczego wspornika.

Realia wdrożeniowe i ryzyko instalacyjne

Unikanie scenariuszy związanych z nadmiernym momentem obrotowym

Właściwa technika instalacji jest tak samo ważna, jak najwyższa jakość sprzętu. Nadmierne dokręcenie pozostaje najczęstszym błędem montażowym popełnianym w terenie. Technicy często przykładają nadmierną siłę obrotową do bocznych śrub blokujących. Ten agresywny nadmierny moment obrotowy wyciska miękką gumową wyściółkę na boki metalowej opaski. Zgnieciona guma całkowicie traci swą żywotną elastyczność. Nie jest już w stanie skutecznie pochłaniać wibracji ani skutecznie tłumić hałasu.

Aby zapobiec uszkodzeniom konstrukcyjnym, należy ustalić rygorystyczne standardowe wartości momentu obrotowego. Producenci premium podają określone momenty obrotowe dla śrub blokujących UTT61. Należy nakazać używanie skalibrowanych kluczy dynamometrycznych podczas każdej instalacji. Weryfikacja wizualna również ogromnie pomaga inspektorom. Jeśli guma znacznie wybrzusza się poza metalowe krawędzie, technik zastosował zbyt dużą siłę. Połówki obudowy metalowej powinny mocno zabezpieczać rurę, nie zgniatając całkowicie wkładki elastomerowej.

Podstawy dotyczące odstępów i wyrównania

Nawet najsilniejszy zacisk przemysłowy szybko zawiedzie, jeśli umieścisz je w zbyt dużej odległości. Należy podkreślić najwyższą wagę stosowania się do standardowych w branży wytycznych dotyczących odstępów. Norma MSS SP-58 zapewnia rygorystyczne wytyczne inżynieryjne dotyczące rozmieszczenia podpór. Określony odstęp opiera się na gęstości płynu i dokładnym materiale rury. Ciężkie rury żeliwne przenoszące gęste ciecze wymagają bardzo małych odstępów podpór. Lżejsze rury PCV przenoszące gazy o niskim ciśnieniu pozwalają na znacznie większe odległości rozstawu.

Prawidłowe ustawienie w pionie okazuje się równie konieczne podczas instalacji. Rury muszą spoczywać dokładnie w środku obudowy obejmy. Poważne niewspółosiowość powoduje nierównomierne dociskanie rury do jednej strony. Powoduje to intensywne naprężenie ścinające delikatnego mechanizmu blokującego. Nierówne naprężenia strukturalne z biegiem czasu powodują niebezpieczne odkształcenie obudowy zacisku. Przed dokręceniem końcowego osprzętu podpierającego należy zawsze upewnić się, że rury są ustawione pionowo i poziomo.

Strategia tworzenia krótkich list i zakupów

Certyfikaty i zgodność

Zespoły zakupowe muszą zweryfikować rygorystyczne standardy branżowe przed sfinalizowaniem umów zakupowych. Nie można polegać wyłącznie na podstawowej kontroli wizualnej. Aby uzyskać rygorystyczną kontrolę akustyczną, kupujący powinni poprosić o oficjalne dane z testów certyfikacyjnych DIN 4109. Ta specyficzna norma dowodzi, że zacisk rzeczywiście redukuje hałas przenoszony przez konstrukcję w rzeczywistych warunkach. Dodatkowo należy sprawdzić zgodność użytych surowców z dyrektywą RoHS. RoHS gwarantuje, że powłoki metalowe i mieszanki gumowe nie zawierają niebezpiecznych metali ciężkich. Spełnienie tych rygorystycznych certyfikatów gwarantuje, że kupujesz legalny, opracowany produkt, a nie tanią imitację.

Ekonomika zaopatrzenia: bezpośrednie działanie fabryki a dystrybucja

Ocena konkretnej strategii zaopatrzenia ma znaczący wpływ na budżet projektu.

Zakup hurtowych zapasów bezpośrednio z fabryki zapewnia wysoki zwrot z inwestycji w przypadku nowych instalacji na dużą skalę. Zamówienia bezpośrednie z fabryki całkowicie eliminują drogie marże pośredników. Jednakże pozyskiwanie lokalnych dystrybutorów ma o wiele większy sens w przypadku natychmiastowych, reaktywnych potrzeb konserwacyjnych. Dystrybutorzy przechowują zapasy lokalnie, co pozwala na szybką dostawę następnego dnia w przypadku awarii krytycznego wsparcia.

Oceniając potencjalnych dostawców wsparcia, powinieneś zadać następujące kluczowe pytania:

• Jakie są gwarantowane czasy realizacji produkcji w przypadku dużych zamówień o określonych rozmiarach?

• Czy obecnie oferujecie niestandardowe elastomerowe materiały wykładzinowe do wysoce wyspecjalizowanych środowisk chemicznych?

• Czy możesz dostarczyć dane z niezależnych testów kontroli jakości potwierdzające podane wartości nośności?

• Jak ściśle obchodzić się ze spójnością partii surowych mieszanek elastomerowych z gumy?

Wniosek

Wybór najwyższej jakości systemu nośnego wyłożonego gumą stanowi wysoce strategiczną decyzję inżynierską. Aktywnie wydłuża żywotność rurociągu o krytycznym znaczeniu i obniża bieżące koszty utrzymania obiektu. Właściwe tłumienie drgań zapewnia długotrwałe bezpieczeństwo pracy w całym zakładzie przemysłowym. Model UTT61 zdecydowanie pozycjonuje się jako wysoce niezawodny standard średniego i wysokiego poziomu, odpowiedni do kompleksowych zastosowań. Doskonale równoważy sztywną wytrzymałość metaliczną z niezbędną elastycznością elastomeru.

Gorąco zachęcamy inżynierów konstrukcyjnych i zespoły zakupowe do dokładnego zapoznania się z oficjalnymi specyfikacjami technicznymi. Poproś o lokalną ocenę zastosowania, aby zapewnić całkowitą kompatybilność materiałową. Na koniec skontaktuj się ze swoim dedykowanym zespołem wsparcia technicznego, aby uzyskać szczegółowe konsultacje dotyczące zamówień zbiorczych w celu odpowiedniego zabezpieczenia infrastruktury.

Często zadawane pytania

P: Jaka jest maksymalna temperatura, jaką może wytrzymać standardowa obejma rurowa wyłożona gumą?

Odp.: Standardowe wykładziny z gumy EPDM zazwyczaj wytrzymują temperatury od -40°C do około 110°C. W przypadku zastosowań wykraczających poza ten zakres wymagane są wykładziny silikonowe odporne na wysoką temperaturę.

P: Czy zacisk UTT61 może być używany na zewnątrz?

Odpowiedź: Tak, pod warunkiem, że gumowa wykładzina jest odporna na promieniowanie UV (jak EPDM), a metalowa obudowa jest odpowiednio zabezpieczona (np. cynkowana ogniowo lub stal nierdzewna), aby była odporna na korozję środowiskową.

P: Jaką redukcję hałasu faktycznie zapewnia zacisk wyłożony gumą?

Odpowiedź: W zależności od dynamiki systemu, wysokiej jakości wykładzina gumowa może zmniejszyć hałas przenoszony przez konstrukcję nawet o 15-18 dB(A), zgodnie ze standardowymi przepisami dotyczącymi zgodności akustycznej, takimi jak DIN 4109.

P: Czy gumowa wyściółka wpływa na nośność zacisku?

Odp.: Metalowa konstrukcja określa podstawową nośność. Jednakże guma rozkłada obciążenie, aby zapobiec deformacji rury. Oceniający muszą upewnić się, że obliczone obciążenie nie przekracza granicy ściskania gumowej wkładki.
