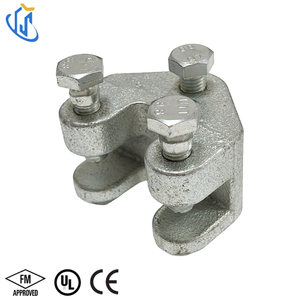

ملحق هيكل تقوية التأثير الزلزالي

نظرة عامة على المنتج

في البيئات الصناعية والبناءية الصعبة، لا يكون الاستقرار أمرًا اختياريًا، بل هو أساس السلامة. تم تصميم مرفق الهيكل الخاص بنا لتوفير نقطة اتصال آمنة وحاملة لقيود الأنابيب وأنظمة التثبيت والتركيبات الميكانيكية. تم تصميمه باستخدام خيوط دقيقة الصنع وبنية فولاذية قوية، مما يوفر إحساسًا مطمئنًا بالصلابة لحظة تركيبه.

عندما تقوم بتثبيته في مكانه، يمكنك أن تشعر بالثقة في قبضته. سواء كان يدعم أنظمة التدعيم الزلزالية أو يرسي البنية التحتية الحيوية لخطوط الأنابيب، يصبح هذا المكون هو العمود الفقري غير المرئي الذي يحافظ على محاذاة كل شيء وآمنه وموثوق به بمرور الوقت.

وظيفة

مصممة لتدعيم الأنابيب ضد التأثير والاضطرابات الزلزالية. يُشكل مكون ربط الأنابيب في نظام دعامة التأرجح المستخدم جنبًا إلى جنب مع تركيب المرفق الهيكلي لتصنيع UTT، ويتم ضمه مع عنصر أنبوب التدعيم مجموعة كاملة من دعامة التأرجح. تم تصميم مجموعات دعامات Sway للتركيب وفقًا لـ NFPA 13  وتعليمات التثبيت الخاصة بالشركة المصنعة.

معلمات المنتج

المعلمة	مواصفة
اسم المنتج	مرفق الهيكل
مادة	حديد الدكتايل QT450
مقاس	مقاس واحد يناسب الأنابيب المدعمة حتى 8 درجات، مع فتحة مسمار مقاس 1/2 بوصة للهيكل.
يكتب	أنبوب الرش Sch 10، Sch 40، GB/T 3091، JIS G3454
سعة التحميل	يعتمد على حجم النموذج
طلب	الدعم الهيكلي، وأنظمة تقييد الأنابيب
ينهي	الكهربائية - المجلفن
الامتثال للمعايير	المعايير الهيكلية للصناعة
الموافقات

ميزات المنتج

تصميم مترابطة الدقة

تم تصنيع الثقب الملولب بتفاوتات مشددة، مما يضمن تشابكًا سلسًا وتثبيتًا قويًا. تعمل هذه الدقة على التخلص من التذبذب وتعزيز موثوقية الاتصال.

البناء الثقيلة

تم تصنيع الملحق من الفولاذ عالي القوة، وهو يتحمل الضغط الميكانيكي الكبير. يحافظ على السلامة الهيكلية حتى في ظل الأحمال الثقيلة أو القوى الزلزالية.

التوافق متعدد الاستخدامات

مصممة للتكامل بسلاسة مع أنظمة الدعم المختلفة، بما في ذلك مشابك الأنابيب وقضبان التثبيت والإطارات الهيكلية، مما يجعلها قابلة للتكيف عبر العديد من الصناعات.

لمسة نهائية متينة للسطح

يوفر الطلاء الواقي لمسة نهائية معدنية نظيفة بينما يعمل كحاجز ضد الصدأ والأضرار البيئية، مما يضمن متانة طويلة الأمد.

تركيب مرفق الهيكل

أقصى حمل للتصميم من UL
عضو قوس	رطل.	ك ن	بالوزن. كل
			رطل.	كجم
1＂ أنبوب SCH40	1885	( 8.38)	2.22	( 1.01)

الخطوة 1	خطوة 2	خطوة 3
ثَبَّتَ: وضع التثبيت للجزء الأساسي لـ UTT071 محصور في المبنى، وعزم دوران التثبيت للمسمار M12 هو 50 ~ 65 نيوتن · متر. تستخدم ملحقات الجزء الأساسي UTT071 أنبوب sch40 مقاس 1 بوصة. يجب إدخال أنبوب التوصيل في الجزء السفلي وفقًا للاتجاه الموضح في الشكل، وتشديده باستخدام مسمار القص. قم بربط مسمار القص حتى تنكسر الرؤوس، ويكتمل التثبيت.

التطبيقات

أنظمة التدعيم الزلزالية

في المناطق المعرضة للزلازل، يلعب هذا الارتباط دورًا حاسمًا في تأمين مكونات التدعيم للعناصر الهيكلية، مما يساعد في الحفاظ على استقرار النظام أثناء الأحداث الزلزالية.

أنظمة الأنابيب الصناعية

يُستخدم كنقطة ربط موثوقة لتقييد الأنابيب، مما يضمن بقاء خطوط الأنابيب في موضعها بشكل آمن حتى في ظل تقلبات الضغط أو التمدد الحراري.

تركيبات التدفئة والتهوية وتكييف الهواء

يدعم مجاري الهواء والأنظمة الميكانيكية، مما يبقيها متصلة بقوة بهياكل البناء مع تقليل انتقال الاهتزاز والضوضاء.

أطر البناء

يوفر نقاط ربط يمكن الاعتماد عليها للدعامات الهيكلية، مما يعزز سلامة وكفاءة البناء بشكل عام.

التعليمات

س1: ما هي المواد المتوفرة؟

نحن نقدم خيارات من الفولاذ الكربوني والفولاذ المقاوم للصدأ، وفقًا لمتطلباتك البيئية ومتطلبات الحمل.

Q2: هل يمكن تخصيص هذا المنتج ؟

نعم، نحن نقدم التخصيص للحجم، والخيوط، والمعالجة السطحية، وسعة التحميل لتلبية احتياجات المشروع المحددة.

س3: هل هو مناسب للاستخدام الخارجي؟

قطعاً. مع المعالجة السطحية المناسبة مثل الجلفنة، فإنه يعمل بشكل موثوق في البيئات الخارجية والتآكل.

س 4: كيف أختار النموذج المناسب؟

يمكن لفريقنا أن يوصي بالنموذج المناسب بناءً على متطلبات التحميل وظروف التثبيت وسيناريو التطبيق.
