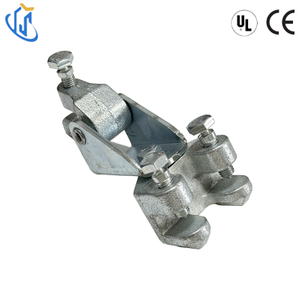

Attacco della struttura di rinforzo dell'oscillazione sismica

Panoramica del prodotto

Negli ambienti edili e industriali impegnativi, la stabilità non è un optional: è il fondamento della sicurezza. Il nostro attacco per struttura è progettato per fornire un punto di connessione sicuro e portante per vincoli di tubi, sistemi di rinforzo e installazioni meccaniche. Progettato con filettatura lavorata con precisione e robusta struttura in acciaio, offre un rassicurante senso di solidità nel momento in cui viene installato.

Quando lo stringi in posizione, puoi sentire la sicurezza nella sua presa. Che si tratti di supportare sistemi di rinforzo sismico o di ancorare infrastrutture critiche di condutture, questo componente diventa la spina dorsale invisibile che mantiene tutto allineato, sicuro e affidabile nel tempo.

Funzione

Progettato per rinforzare il tubo contro oscillazioni e disturbi sismici. Il componente di attacco del tubo di un sistema di controventatura antirollio utilizzato insieme a un raccordo di attacco strutturale UTT Manufacturing e unito insieme a un elemento di tubo di controvento forma un assieme di controventatura antirollio completo. I gruppi di controventature sono destinati ad essere installati in conformità con NFPA 13 e le  istruzioni di installazione del produttore.

Parametri del prodotto

Parametro	Specifica
Nome del prodotto	Allegato alla struttura
Materiale	Ghisa sferoidale QT450
Misurare	Taglia unica adatta a tubi rinforzati fino a 8＂, con foro per bullone da 1/2＂ per la struttura.
Tipo	Tubo sprinkler Sch 10, Sch 40, GB/T 3091, JIS G3454
Capacità di carico	Dipende dalle dimensioni del modello
Applicazione	Supporto strutturale, sistemi di contenimento dei tubi
Fine	Elettrozincato
Conformità agli standard	Standard strutturali del settore
Approvazioni

Caratteristiche del prodotto

Design filettato di precisione

Il foro filettato è lavorato con tolleranze strette, garantendo un innesto fluido e un fissaggio forte. Questa precisione elimina le oscillazioni e migliora l'affidabilità della connessione.

Costruzione resistente

Realizzato in acciaio ad alta resistenza, l'accessorio resiste a notevoli sollecitazioni meccaniche. Mantiene l'integrità strutturale anche sotto carichi pesanti o forze sismiche.

Compatibilità versatile

Progettato per integrarsi perfettamente con vari sistemi di supporto, inclusi fascette per tubi, tiranti e telai strutturali, rendendolo adattabile a più settori.

Finitura superficiale durevole

Il rivestimento protettivo fornisce una finitura metallica pulita e allo stesso tempo funge da barriera contro la ruggine e i danni ambientali, garantendo una durata a lungo termine.

Installazione dell'attacco alla struttura

Carico di progetto massimo UL
Membro del tutore	libbre.	KN​	Peso Ogni
			libbre.	kg
1＂ Tubo SCH40	1885	( 8.38)	2.22	( 1.01)

Passaggio 1	Fare un passo 2	Fare un passo 3
Installare: La modalità di installazione della parte base dell'UTT071 è confinata con l'edificio, la coppia di installazione del bullone M12 è 50~65 N·M. Gli accessori della parte base dell'UTT071 utilizzano il tubo sch40 da 1 pollice. Il tubo di collegamento deve essere inserito nel fondo secondo la direzione mostrata nella figura e serrare con un bullone di sicurezza. Stringere il bullone di sicurezza finché le teste non si rompono, l'installazione è completa.

Applicazioni

Sistemi di rinforzo sismico

Nelle regioni a rischio sismico, questo attacco svolge un ruolo fondamentale nel fissare i componenti di rinforzo agli elementi strutturali, aiutando a mantenere la stabilità del sistema durante gli eventi sismici.

Sistemi di tubazioni industriali

Utilizzato come punto di ancoraggio affidabile per i vincoli dei tubi, garantendo che le tubazioni rimangano posizionate saldamente anche in caso di fluttuazioni di pressione o dilatazione termica.

Installazioni HVAC

Supporta condutture e sistemi meccanici, mantenendoli saldamente fissati alle strutture dell'edificio e riducendo la trasmissione di vibrazioni e rumore.

Strutture edili

Fornisce punti di attacco affidabili per i supporti strutturali, migliorando la sicurezza e l'efficienza complessiva della costruzione.

Domande frequenti

Q1: Quali materiali sono disponibili?

Offriamo opzioni in acciaio al carbonio e acciaio inossidabile, a seconda dei requisiti ambientali e di carico.

Q2: questo prodotto può essere personalizzato?

Sì, forniamo la personalizzazione di dimensioni, filettatura, trattamento superficiale e capacità di carico per soddisfare esigenze specifiche del progetto.

Q3: È adatto per l'uso esterno?

Assolutamente. Con un trattamento superficiale adeguato come la zincatura, funziona in modo affidabile in ambienti esterni e corrosivi.

Q4: Come scelgo il modello giusto?

Il nostro team può consigliare il modello appropriato in base ai requisiti di carico, alle condizioni di installazione e allo scenario applicativo.
