الملحق الهيكلي للشعاع القياسي المعتمد من UL FM

ملخص

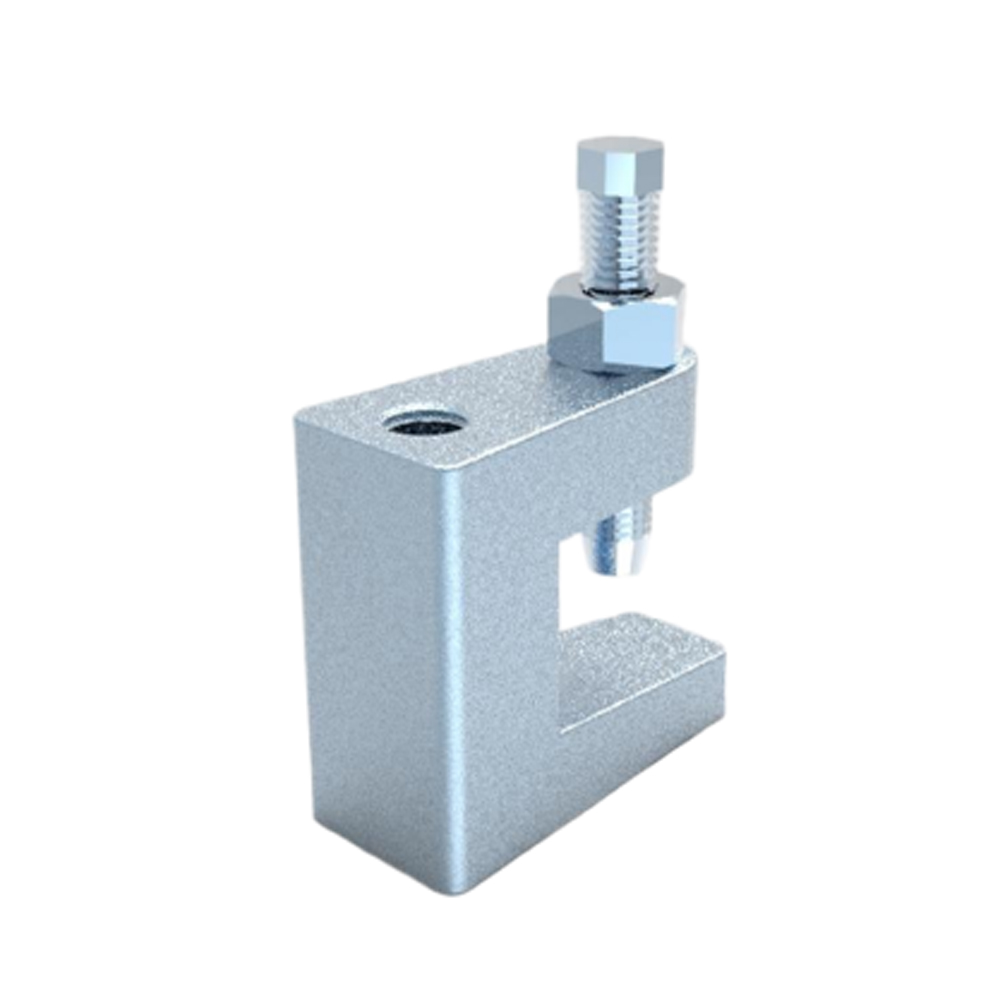

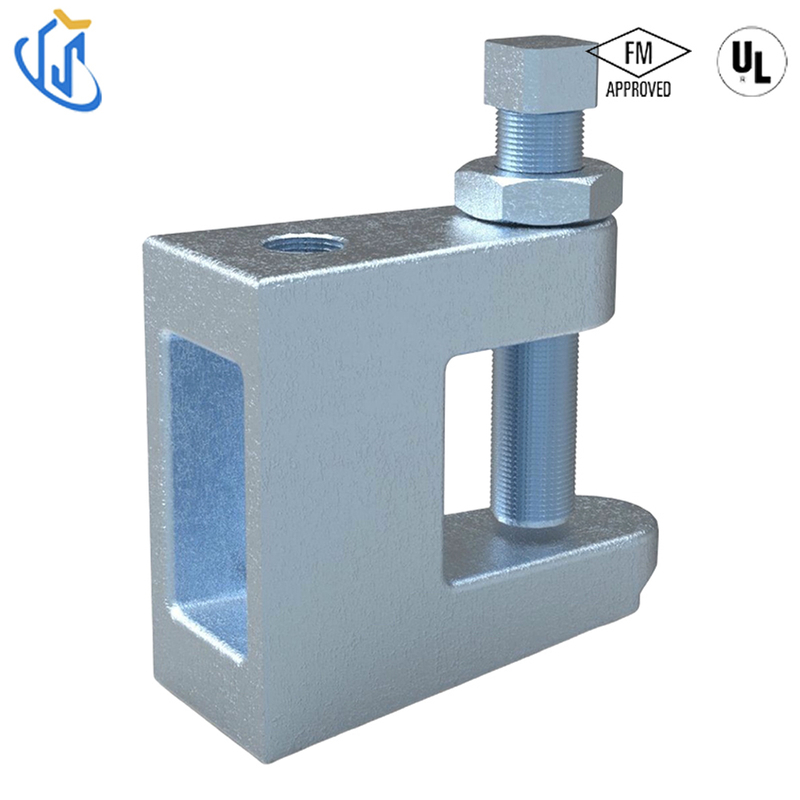

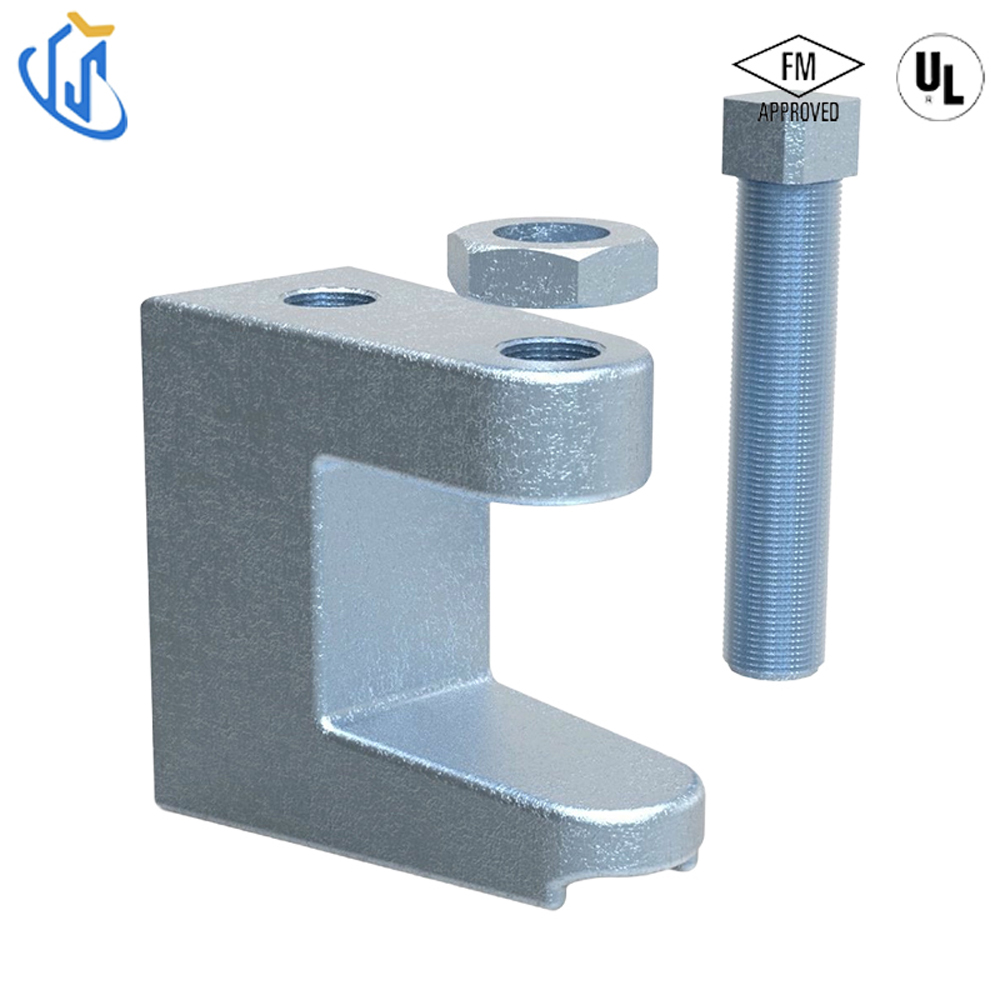

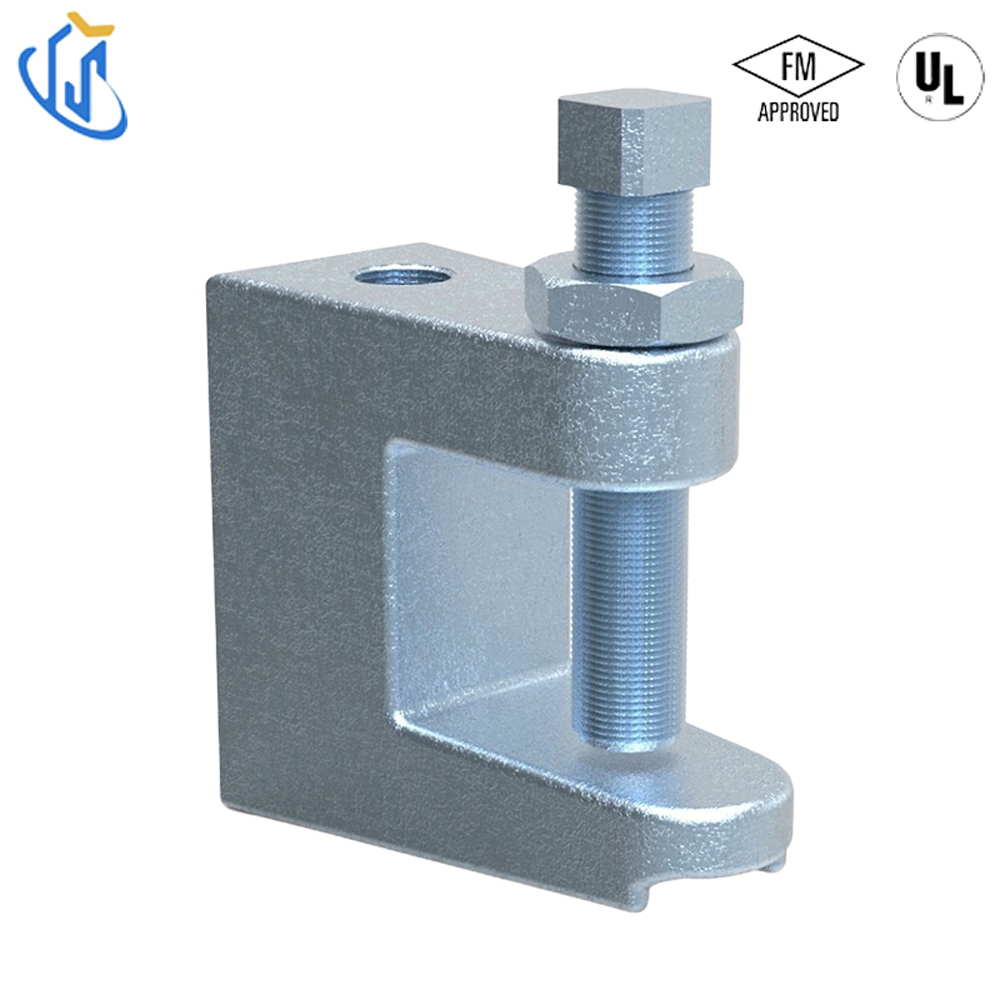

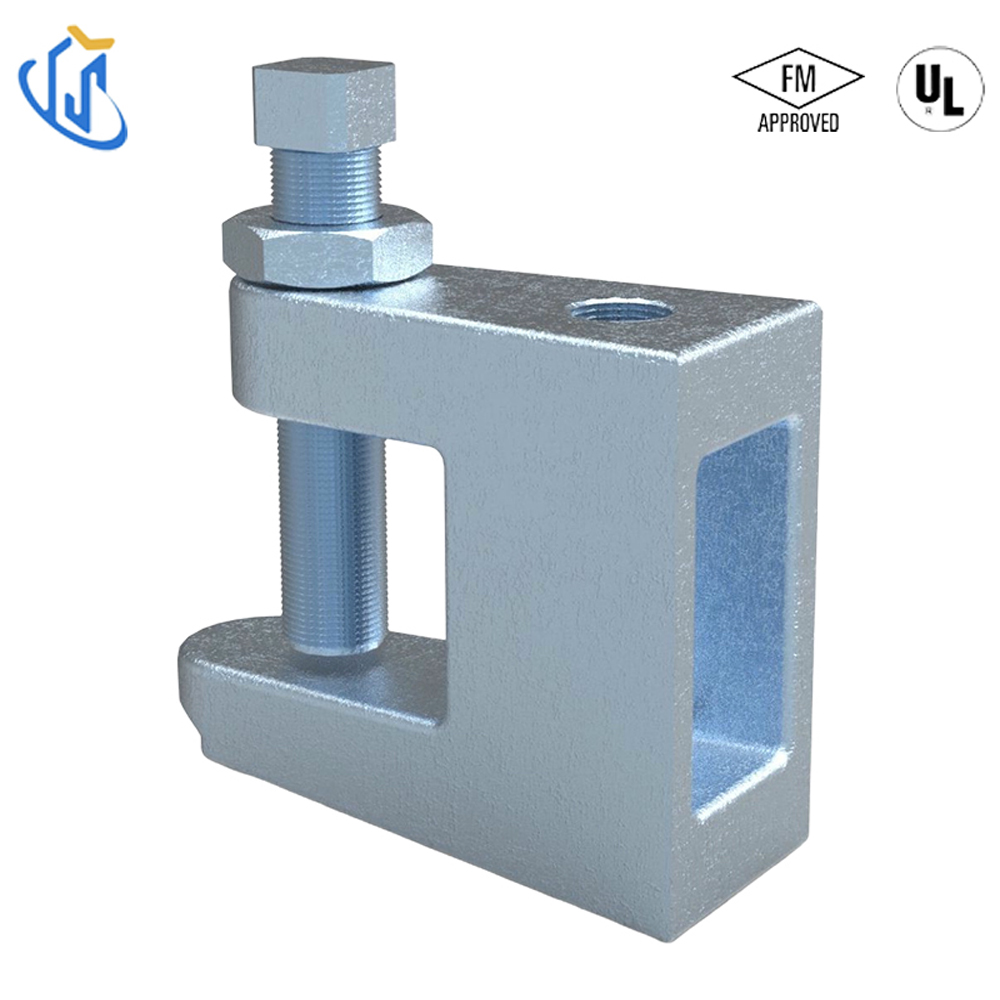

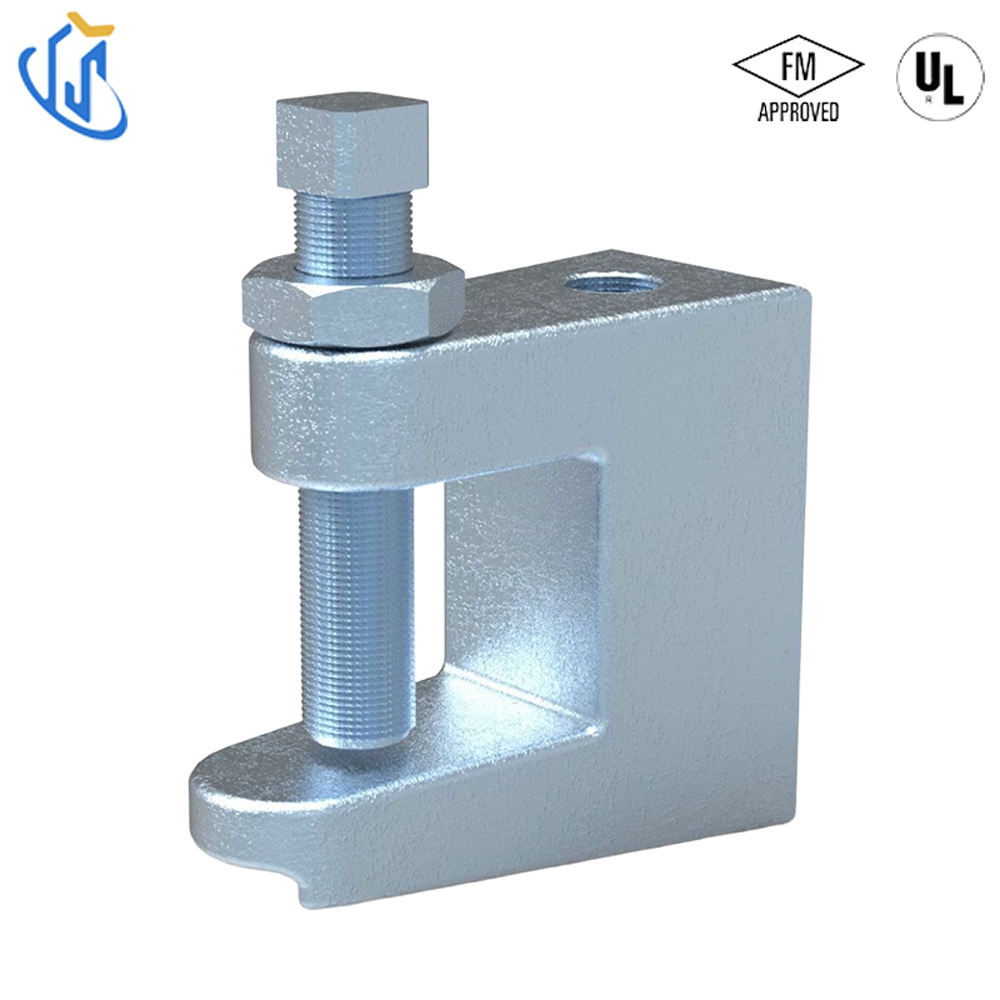

UTT BC3 هو مكون اتصال هيكلي قياسي يستخدم على نطاق واسع لدعم خطوط الأنابيب وأنظمة التدعيم الزلزالية. إنها توفر خيارين من المواد: الفولاذ الكربوني عالي القوة والحديد المرن QT450 عالي المتانة. يتم توفير معالجتين للسطح بما في ذلك الفولاذ الخام الأسود والتشطيب المجلفن المقاوم للصدأ لتناسب بيئات العمل الداخلية وشبه الخارجية المختلفة. يتوافق المنتج تمامًا مع المواصفات الفيدرالية WW-H-171 (النوع 23)، ANSI/MSS-SP-58 (النوع 19 و23)، ويتبع لوائح التثبيت ANSI/MSS-SP-69.

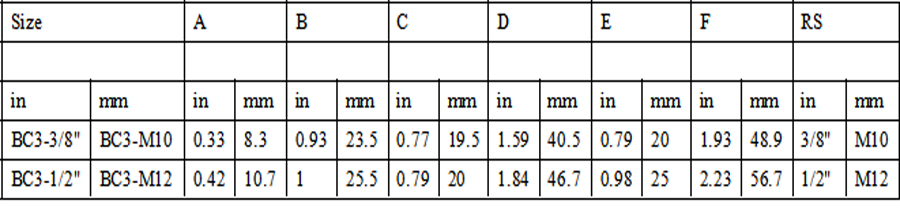

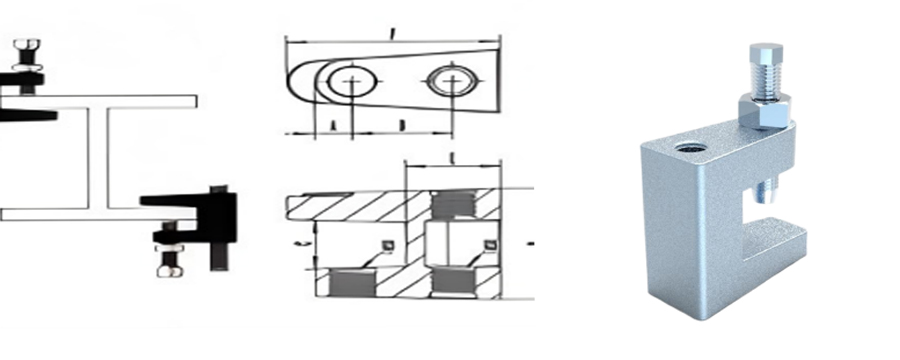

لديها حجمين رئيسيين، 3/8'(M10) و1/2'(M12)، مع معلمات الأبعاد القياسية الكاملة. يتم استخدام هذا التركيب بشكل أساسي لإصلاح مجموعات دعم خطوط الأنابيب على العوارض المعدنية والمدادات وفولاذ القنوات وحديد الزوايا لمباني الهياكل الفولاذية. لضمان قدرة تحمل موثوقة واستقرار الاتصال، يجب أن يتم تشديد المسمار بالكامل وربطه على السطح المائل للعوارض I في التثبيت الفعلي.

الميزات الرئيسية

الوظيفة الأساسية: توصيل دعامات خطوط الأنابيب بالجزء العلوي والسفلي من العوارض المعدنية والمدادات والقنوات الفولاذية وحديد الزوايا للتثبيت المستقر

المواد الخام: الكربون الصلب / QT450 حديد الدكتايل

الانتهاء من السطح: النهاية السوداء / النهاية المجلفنة

معيار الامتثال: WW-H-171 (النوع 23)، ANSI/MSS-SP-58 (النوع 19 و23)، ANSI/MSS-SP-69

الأحجام المتوفرة: 3/8 بوصة (M10)، 1/2 بوصة (M12)

متطلبات التثبيت: قم بتدوير المسمار على الجانب المائل من العارضة I.

سيناريوهات التطبيق

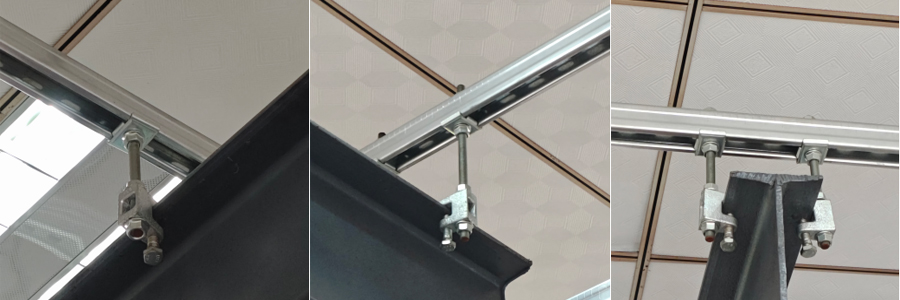

1. نظام رش الحريق: التوصيل الهيكلي لتقوية أنابيب الرش على العوارض الفولاذية القياسية والمدادات في المباني التجارية والصناعية.

2. إنشاء الهيكل الفولاذي: تركيبات التوصيل التقليدية لدعم خطوط الأنابيب MEP على عوارض I، وفولاذ القنوات، وحديد الزوايا لمباني المصانع ومشاريع الإطارات الفولاذية الكبيرة.

3. هندسة تقوية الزلازل: موصل قياسي معتمد لتجميعات دعامة التأثير الزلزالي في المباني الشاهقة والمرافق العامة.

دليل التثبيت خطوة بخطوة

1. حدد حجم M10 أو M12 لـ UTT BC3 وفقًا للحجم الهيكلي في الموقع ومتطلبات الحمل.

2. ضع الملحق على الموضع العلوي أو السفلي للشعاع المعدني المستهدف أو المدادة أو القناة الفولاذية أو حديد الزاوية.

3. قم بمحاذاة المسمار المدمج مع الجانب المائل للعارضة I.

4. أحكم ربط المسمار واستخدم عزم الدوران القياسي لقفل المكون بشكل آمن.

5. قم بتجميع مشابك الأنابيب والشماعات وأجزاء التثبيت المطابقة لإكمال نظام دعم خط الأنابيب الكامل.

امتثال الصناعة

1. يتوافق بشكل صارم مع المعايير الفيدرالية الأمريكية ومواصفات سلسلة ANSI/MSS الدولية للمرفقات الهيكلية وشماعات الأنابيب.

2. تلبي معالجات الأسطح السوداء والمجلفنة المتطلبات الصناعية العامة لمكافحة التآكل ومعالجة الأسطح.

3. جميع المنتجات النهائية تحصل على شهادة UL & FM من طرف ثالث، بالإضافة إلى فحص أبعاد المصنع واختبار أداء عزم الدوران قبل التسليم.

مزايا المنتج الأساسية

1. تكوين المواد المزدوجة:

الفولاذ الكربوني للمشاريع التقليدية الموفرة للتكاليف؛ يوفر حديد الدكتايل QT450 صلابة ممتازة ومقاومة للصدمات للتطبيقات ذات الأحمال الثقيلة والزلازل.

2. اثنين من التشطيبات المضادة للتآكل:

اللون الأسود مناسب للبيئات الداخلية الجافة؛ يوفر الطلاء المجلفن حماية طويلة الأمد من الصدأ لمناطق العمل الرطبة.

3. الأبعاد الشاملة القياسية:

تصميم كلاسيكي بمقاس قياسي، متوافق على نطاق واسع مع معظم العوارض الفولاذية ومساحات التثبيت الشائعة في السوق.

4. الشهادة المزدوجة الموثوقة:

تتوافق موافقات UL وFM مع قواعد القبول الصارمة للحماية من الحرائق والمشاريع الهندسية الدولية.

5. التوافق الشامل:

يناسب عوارض I، والمدادات، وفولاذ القنوات، وحديد الزوايا، ويغطي معظم القواعد الهيكلية الفولاذية السائدة.

6. تركيب عزم الدوران الموحد:

تعمل قاعدة التشغيل الموحدة لتحديد موضع مجموعة البراغي بشكل فعال على تجنب الاتصال غير المحكم وتضمن السلامة التشغيلية على المدى الطويل.

التعليمات

س1: ما هي معايير الصناعة التي يتبعها UTT BC3؟

A1: يتوافق مع WW-H-171 (النوع 23)، ANSI/MSS-SP-58 (النوع 19&23) وANSI/MSS-SP-69، ومعتمد من UL وFM.

س2: ما هي المواد التي يمكن اختيارها؟

A2: يتوفر الفولاذ الكربوني عالي القوة وحديد الدكتايل QT450 للاختيار.

س3: ما هي خيارات السطح المتوفرة؟

A3: تشطيب أسود وتشطيب مجلفن مضاد للصدأ.

س 4: ما هي الأحجام المتاحة؟

A4: مقاسان قياسيان: 3/8 بوصة (M10) و1/2 بوصة (M12).

س 5: أين يتم عزم دوران المسمار أثناء التثبيت؟

ج5: يجب تشديد المسمار وتثبيته على الجانب المائل من العارضة I.
