UTT BC3
TOTAL
| Culoare: | |
|---|---|
| Material: | |
| Finisare suprafata: | |
| Dimensiune: | |
| Cantitate: | |

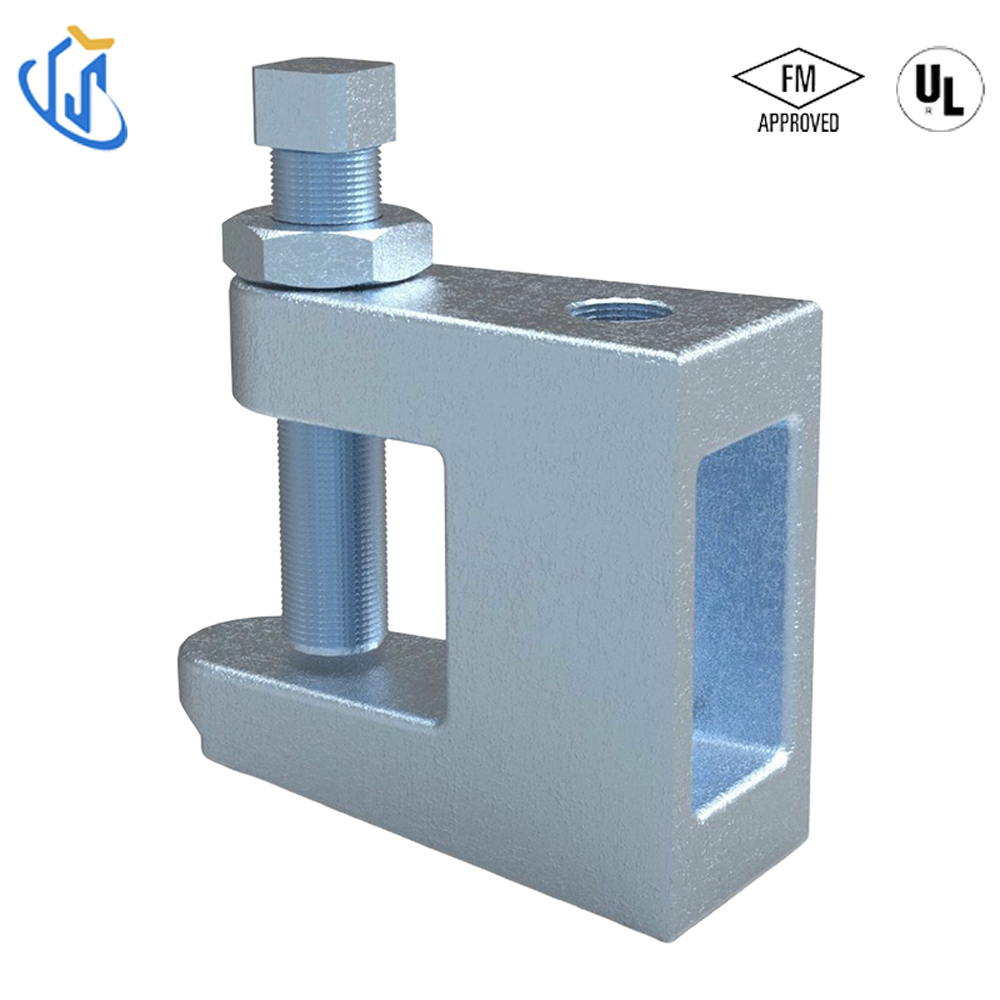

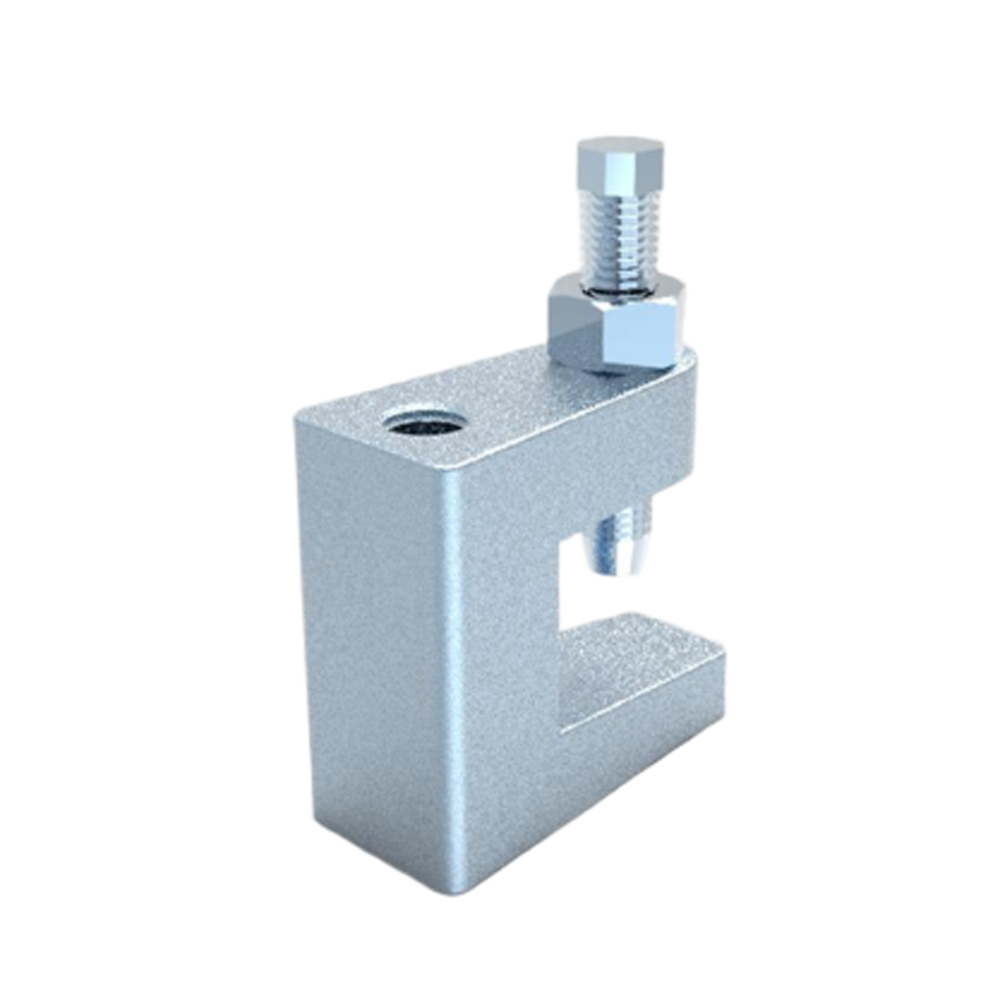

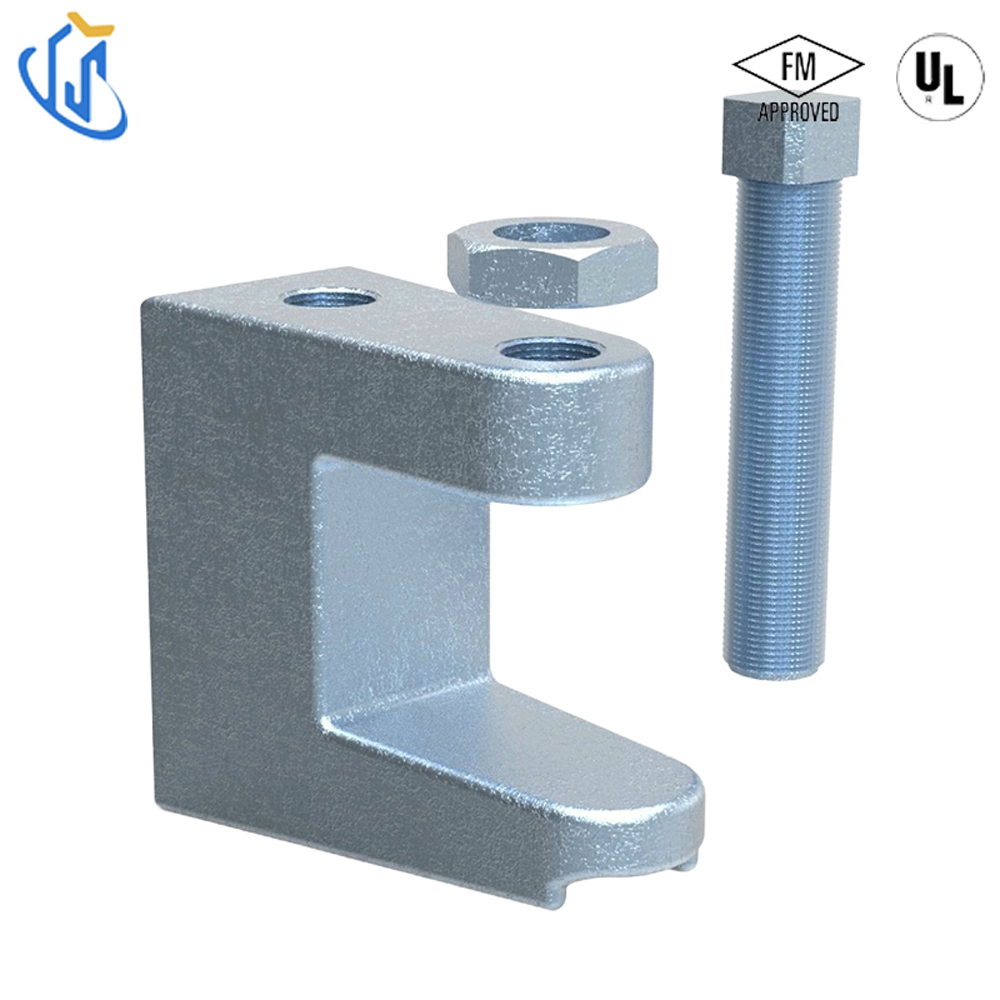

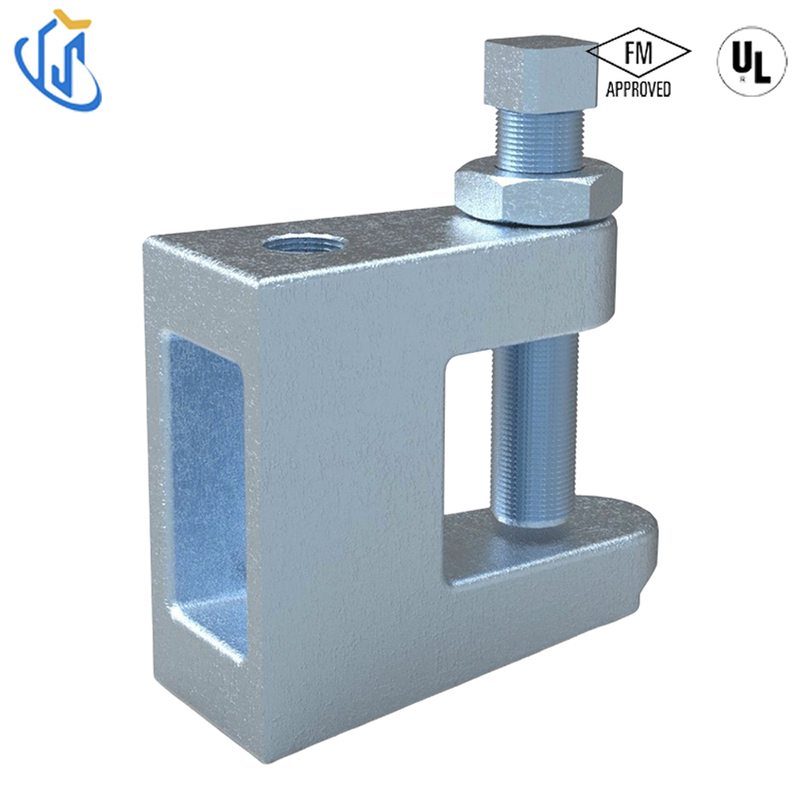

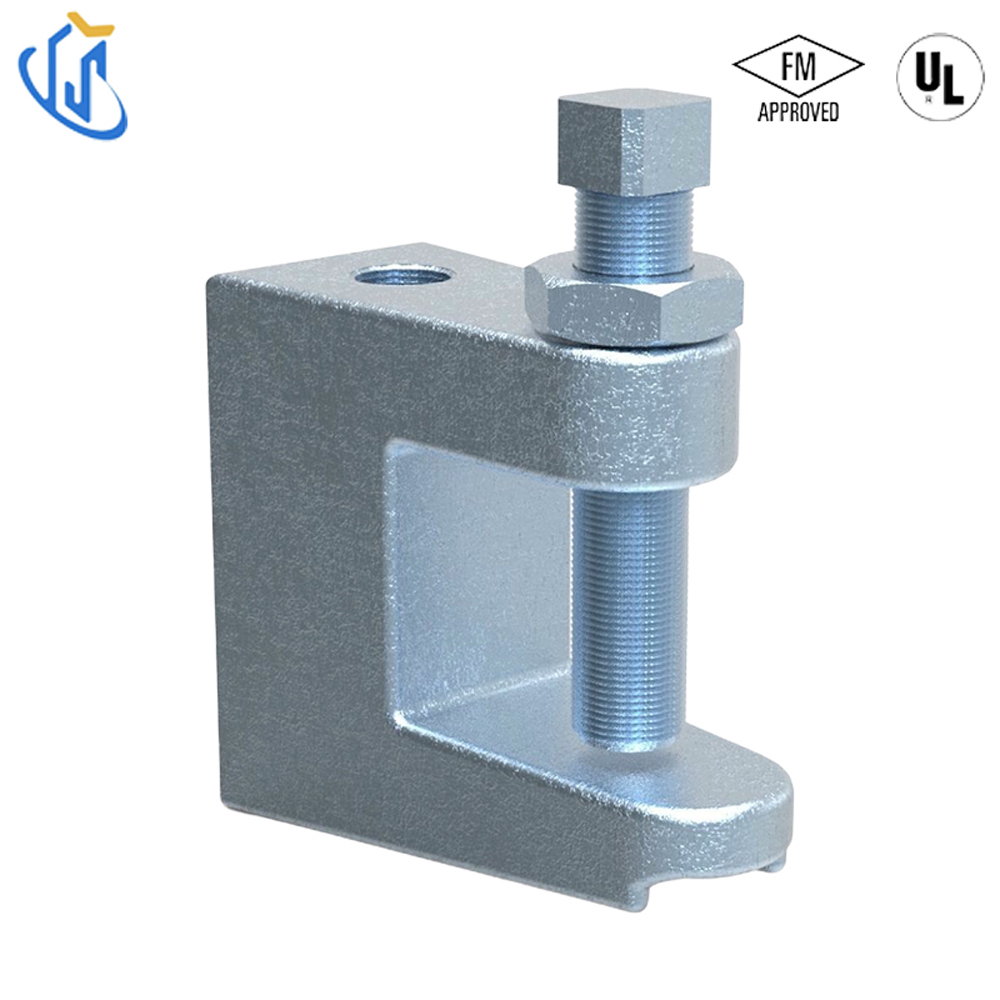

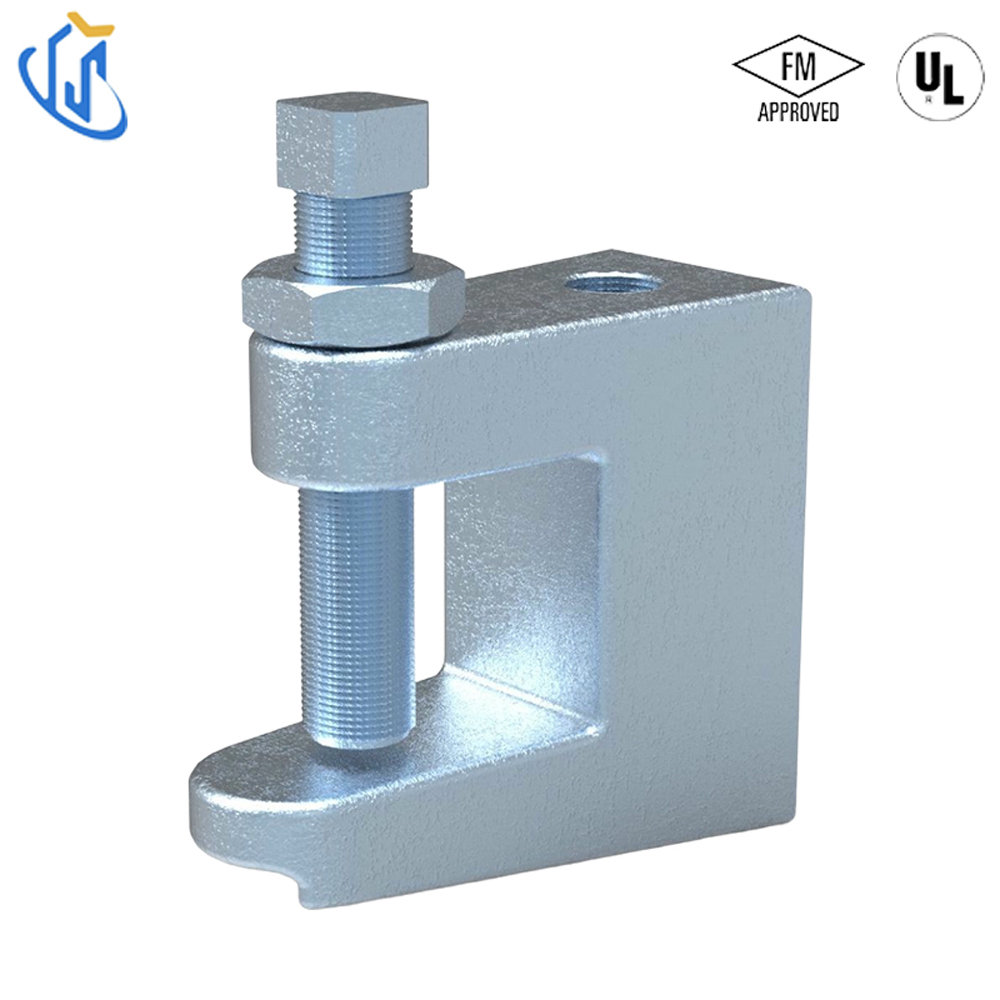

UTT BC3 este o componentă standard de conectare structurală utilizată pe scară largă pentru susținerea conductelor și sistemele de contravântuire seismică. Oferă două variante de materiale: oțel carbon de înaltă rezistență și fontă ductilă QT450 de înaltă rezistență. Sunt furnizate două tratamente de suprafață, inclusiv oțel brut negru și finisaj galvanizat anti-rugină, pentru a se potrivi diferitelor medii de lucru interioare și semi-exterior. Produsul respectă în totalitate specificațiile federale WW-H-171 (Tip 23), ANSI/MSS-SP-58 (Tip 19 și 23) și respectă reglementările de instalare ale ANSI/MSS-SP-69.
Are două dimensiuni principale, 3/8'(M10) și 1/2'(M12), cu parametri dimensionali standard complet. Acest fiting este utilizat în principal pentru fixarea ansamblurilor de susținere a conductelor pe grinzi metalice, pane, oțel de canal și fier unghiular al clădirilor cu structură de oțel. Pentru a asigura o capacitate portantă fiabilă și stabilitatea conexiunii, șurubul de fixare va fi strâns complet și strâns cu cuplu pe suprafața înclinată a grinzilor în I în cazul instalării efective.
Funcția de bază: Conectați suporturile pentru conducte la partea superioară și inferioară a grinzilor metalice, pane, oțel canal și fier unghiular pentru o instalare stabilă
Materia prima: otel carbon / fonta ductila QT450
Finisaj de suprafață: finisaj negru / finisaj galvanizat
Standard de conformitate: WW-H-171 (Tip 23), ANSI/MSS-SP-58 (Tip 19 și 23), ANSI/MSS-SP-69
Dimensiuni disponibile: 3/8'(M10), 1/2'(M12)
Cerință de instalare: Strângeți șurubul de fixare pe partea înclinată a grinzii I.
Articol |
Caietul de sarcini |
|---|---|
Model |
Seria UTT BC3 |
Materii prime |
Oțel carbon / Fontă ductilă QT450 |
Tratament de suprafață |
Negru / Galvanizat |
Standarde executive |
WW-H-171 Tip 23, MSS SP-58 Tip 19&23, MSS SP-69 |
Dimensiuni standard |
3/8'(M10), 1/2'(M12) |
Baza aplicabila |
Grinda metalica, pane, otel canal, cornier |
Certificare |
Aprobat UL și FM |
Aprovizionare cu mostre |
Sunt disponibile mostre de testare gratuite pentru precomandă |
1.Sistem de sprinklere de incendiu: Conexiune structurală pentru contravântuirea țevilor de sprinklere pe grinzi și pane de oțel standard în clădiri comerciale și industriale.
2.Constructia structurii din oțel: fiting de conectare convențional pentru suporturile de conducte MEP pe grinzi în I, oțel canal și fier unghiular ale clădirilor fabricilor și proiectelor mari cu cadru de oțel.
3. Inginerie de contravântuire seismică: conector certificat standard pentru ansambluri de contravântuire seismică în clădiri înalte și facilități publice.
1.Selectați dimensiunea M10 sau M12 a UTT BC3 în funcție de dimensiunea structurală la fața locului și cerințele de sarcină.
2. Așezați atașamentul în poziția superioară sau inferioară a grinzii metalice țintă, a panei, a canalului de oțel sau a cornierului.
3.Aliniați șurubul de fixare încorporat cu partea înclinată a grinzii I.
4. Strângeți șurubul de fixare și aplicați un cuplu standard pentru a bloca în siguranță componenta.
5.Asamblați cleme de țeavă, umerase și piesele de contravântuire potrivite pentru a finaliza întregul sistem de susținere a conductei.
1.Conform strict cu standardele federale din SUA și cu specificațiile internaționale din seria ANSI/MSS pentru atașamentele structurale și umerașele pentru țevi.
2.Tratamentele de suprafață negru și galvanizate îndeplinesc cerințele industriale generale anticorozive și de prelucrare a suprafețelor.
3. Toate produsele finite trec certificarea terță parte UL și FM, precum și verificarea dimensiunilor din fabrică și testul de performanță al cuplului înainte de livrare.
Oțel carbon pentru proiecte convenționale cu economie de costuri; Fonta ductilă QT450 oferă o tenacitate și rezistență la impact excelente pentru aplicații cu sarcini grele și seismice.
Finisajul negru este potrivit pentru medii interioare uscate; finisajul galvanizat oferă protecție de lungă durată împotriva ruginii pentru zonele umede de lucru.
Design clasic de dimensiune standard, compatibil pe scară largă cu cele mai comune grinzi de oțel și spații de instalare de pe piață.
Aprobarile UL și FM îndeplinesc reguli stricte de acceptare pentru protecția împotriva incendiilor și proiectele internaționale de inginerie.
Se potrivește cu grinzi în I, pane, oțel și cornier, acoperind majoritatea bazelor structurale din oțel.
Regula de funcționare unificată pentru poziționarea șuruburilor de fixare evită în mod eficient conexiunea slăbită și garantează siguranța operațională pe termen lung.
Î1: Ce standarde industriale urmează UTT BC3?
A1: Este în conformitate cu WW-H-171 (Tip 23), ANSI/MSS-SP-58 (Tip 19 și 23) și ANSI/MSS-SP-69 și este certificat de UL și FM.
Q2: Ce materiale pot fi alese?
A2: Oțelul carbon de înaltă rezistență și fonta ductilă QT450 sunt disponibile pentru selecție.
Î3: Ce opțiuni de suprafață sunt furnizate?
A3: Finisaj negru și finisaj galvanizat anti-rugină.
Q4: Ce dimensiuni sunt disponibile?
A4: Două dimensiuni standard: 3/8'(M10) și 1/2'(M12).
Î5: Unde să strângeți șurubul de fixare în timpul instalării?
A5: Șurubul de fixare trebuie strâns și strâns la cuplu pe partea înclinată a grinzii I.
