QT450 Каўкі чыгун UL CE Сейсмічны прыстасаванне

Агляд

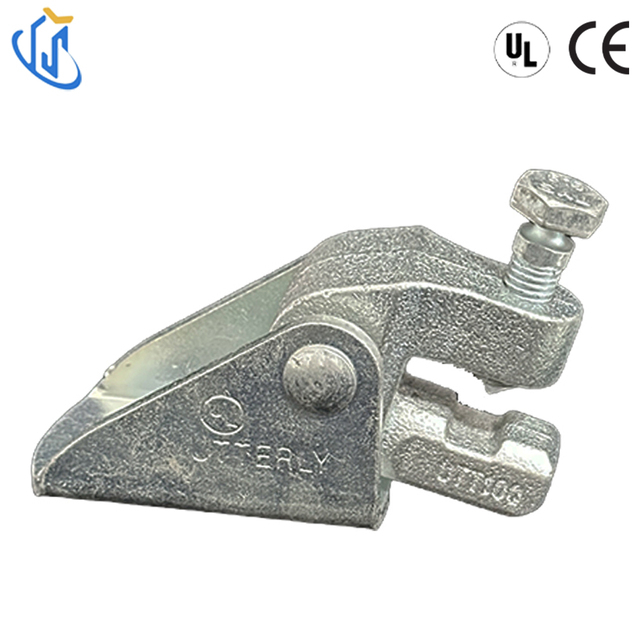

UTT10Q Structural Attachment - гэта прафесійнае сейсмічнае структурнае прыстасаванне, прызначанае для супрацьпажарных спринклераў і бакавой абароны ад хістання і сейсмічных абмежаванняў для трубаправодаў MEP. Ён адпавядае стандартным спринклерным трубам Sch10, Sch40, GB/T3091, JIS G3454, спалучаецца з трубнымі заціскамі серыі UTT для зборкі поўнага камплекта сейсмічных мацаванняў, сумяшчальнага з NFPA13, які шырока выкарыстоўваецца ў камерцыйных будынках, на прамысловых прадпрыемствах і ў будаўнічых праектах высокага стандарту.

Асноўныя характарыстыкі

• Асноўная функцыя: злучыць будаўнічую канструкцыю і мацавальную трубу для абмежавання бакавога сейсмічнага зрушэння і хістання трубаправода

• Сумяшчальная труба: універсальная канструкцыя падыходзіць для трубы з дужкамі максімум да 8 цаляў; падыходзіць для стальной трубы Sch10/Sch40/GB/T3091/JIS G3454

• Мантажнае адтуліну: адтуліна для балта 1/2' для ўстаноўкі канструктыўнага мацавання

• Сыравіна: кампазіт з вугляродзістай сталі + каванага чыгуну QT450

• Аздабленне паверхні: Электрацынкаванае пакрыццё для доўгатэрміновай антыкаразійнай абароны

• Сертыфікаты: сертыфікаваны UL і CE, адпавядаюць паўночнаамерыканскім сейсмічным кодам NFPA13, IBC і ASCE7

• Тэхнічныя характарыстыкі ўстаноўкі: фіксуецца зрэзным нітам, зацягвайце, пакуль галоўка ніта не зламаецца для фіксацыі

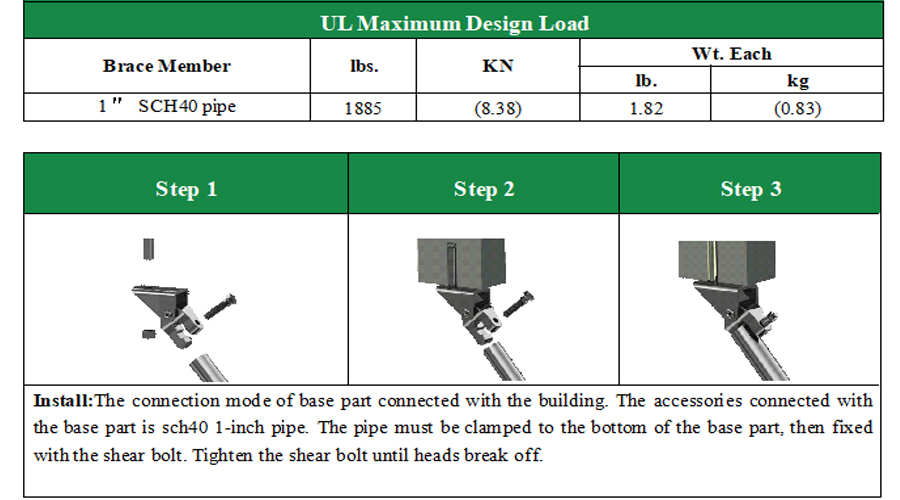

Табліца параметраў прадукту

Сцэнары прымянення

1. Спрынклерныя сістэмы супрацьпажарнай абароны

   Спецыялізаваныя сейсмічныя мацавання для трубаправодаў супрацьпажарных спринклераў, якія адпавядаюць патрабаванням NFPA13, пазбягаюць дэфармацыі трубаправода і зрушэння пры сейсмічных ударах.

2. MEP & HVAC Engineering

   Стрымліванне бакавога зруху трубаправода халоднай/гарачай вады, каналізацыі і вентыляцыі і кандыцыянавання для шматпавярховак, гандлёвых цэнтраў і жылых дамоў.

3. Крытычныя прамысловыя аб'екты

   Адпаведная падтрымка трубаправодаў для праектаў бальніц, цэнтраў апрацоўкі дадзеных і хімічных заводаў з высокай сейсмічнай катэгорыяй D/E.

Пакрокавае кіраўніцтва па ўстаноўцы

1. Шчыльна замацуеце аснову UTT10Q на элементе канструкцыі будынка адпаведным стандартным нітам.

2. Устаўце стандартную мацавальную трубу даўжынёй 1' Sch40 у ніжнюю заціскную шчыліну фітынга UTT10Q.

3. Усталюйце паказаны зрэзны ніт і працягвайце зацягваць, пакуль галоўка ніта не зламаецца, каб завяршыць фіксаваную фіксацыю.

4. Злучыце другі канец мацавання трубы з трубным заціскам серыі UTT20, усталяваным на вонкавай сценцы трубы.

5. Перад выпрабаваннем гідраўлічным ціскам трубаправода праверце герметычнасць усіх злучэнняў.

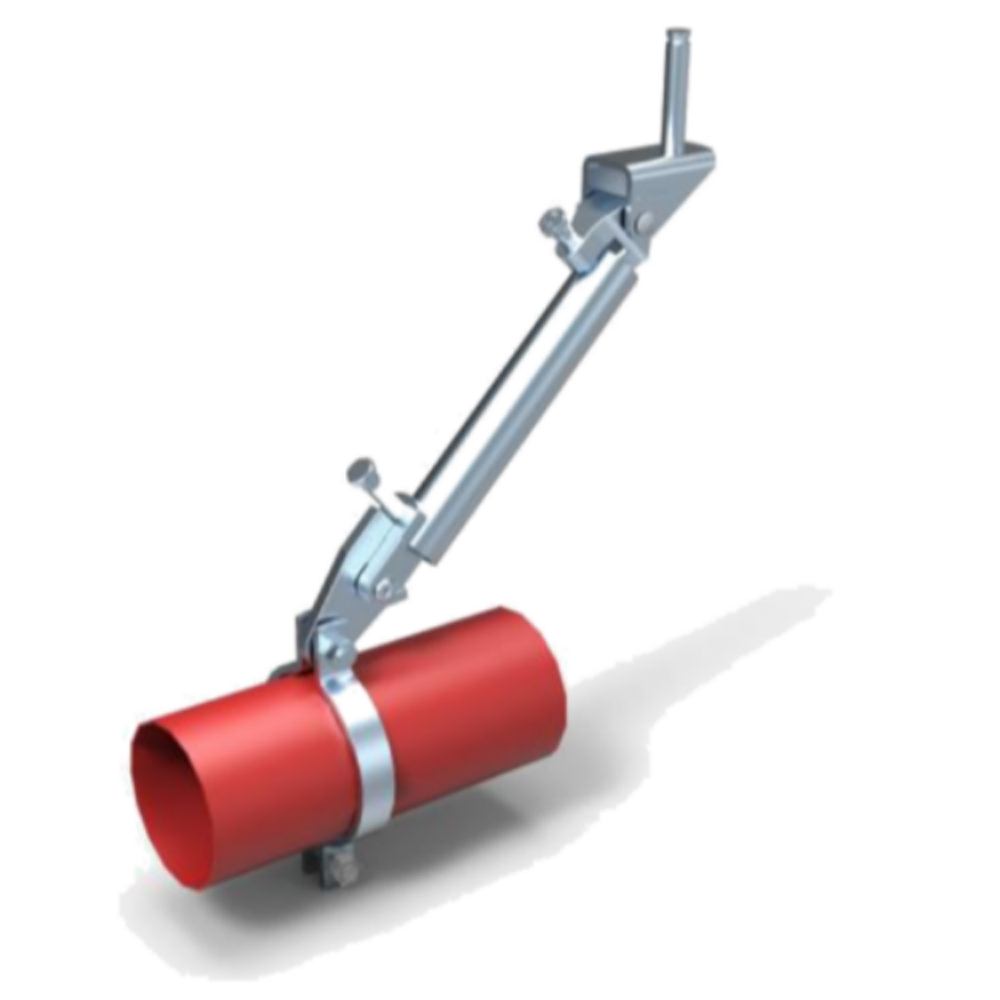

Заўвага: Ідэальна спалучаецца з поўнымі трубнымі заціскамі, завесамі і аксэсуарамі для распорак серыі UTTERLY для поўнай сістэмы сейсмічных мацаванняў.

Прамысловыя сертыфікаты

• Зацверджаны аўтарытэтныя сертыфікаты прадукцыі UL і CE

• Цалкам адпавядае патрабаванням NFPA13, IBC і ASCE7 паўночнаамерыканскіх сейсмічных характарыстык будынкаў

• Электрацынкаванае пакрыццё адпавядае стандарту антыкаразійнай прамысловасці ASTM B633

• Кожная вытворчая партыя завяршае інспекцыю нагрузкі на заводзе і праверку памераў

Асноўныя перавагі прадукту

Аўтарызаваны глабальны сертыфікат UL&CE

Падвойная сертыфікацыя UL+CE адпавядае амерыканскім і міжнародным стандартам прыняцця супрацьпажарных і сейсмічных патрабаванняў для інжынерных праектаў.

Кампазітная вугляродзістая сталь + каваны чыгун QT450

Спалучае ўласцівасці апрацоўкі сталі і выдатную супрацьударную здольнасць каванага чыгуну, устойлівасць да расколін пры інтэнсіўных сейсмічных нагрузках.

Правераныя дадзеныя аб намінальнай нагрузцы UL

Значэнне нагрузкі, сертыфікаванае UL праз незалежныя лабараторныя выпрабаванні іншых вытворцаў, надзейнае для прадстаўлення інжынерных праектаў.

Раўнамерны электраацынкаваны пласт супраць іржы

Шчыльны пласт цынку ізалюе эрозію вільгаці, стабільныя антыкаразійныя характарыстыкі для доўгай эксплуатацыі ў памяшканні.

Шырокая універсальная труба

Адзіная спецыфікацыя ахоплівае ўсе звычайныя трубы дыяметрам да 8 цаляў з некалькімі міжнароднымі стандартамі сталёвых труб.

Стандартызаваны мацаванне на зрэзных балтах

Зрэзны болт з адломнай галоўкай забяспечвае візуальны кантроль кваліфікацыі мантажу, аднастайную якасць канструкцыі на месцы.

Поўная сумяшчальнасць сістэмы

Узаемазаменныя з UTT11, UTT20, UTT12D і іншымі фітынгамі UTTERLY для універсальнага рашэння для падтрымкі трубаправодаў.

FAQ

Q1: Для чаго выкарыстоўваецца UTT10Q?

A1: Сертыфікаваны сейсмічны канструкцыйны злучальнік для мацавання мацавання трубы да будаўнічай канструкцыі для абароны ад пажару і антысейсмічнай хістання трубаправода MEP.

Q2: Які максімальны прыдатны памер трубы?

A2: Падыходзіць для труб з дужкамі дыяметрам да 8 цаляў, сумяшчальны з мультыстандартнай сталёвай трубой Sch10/Sch40.

Q3: Якімі сертыфікатамі валодае UTT10Q?

A3: Ён мае сертыфікаты UL і CE і адпавядае нормам NFPA13, IBC, ASCE7 па сейсмаахоўнасці.

Q4: Што з'яўляецца прадуктам сыравіны?

A4: камбінаваны матэрыял з вугляродзістай сталі і каванага чыгуну QT450 з ацынкаваным пакрыццём.

Q5: Ці могуць кліенты атрымаць бясплатныя ўзоры перад заказам?

A5: Бясплатныя ўзоры для праверкі якасці могуць быць пастаўлены перад пацвярджэннем масавага замовы.
