QT450 Nodulair gietijzer UL CE Seismische bijlage

Overzicht

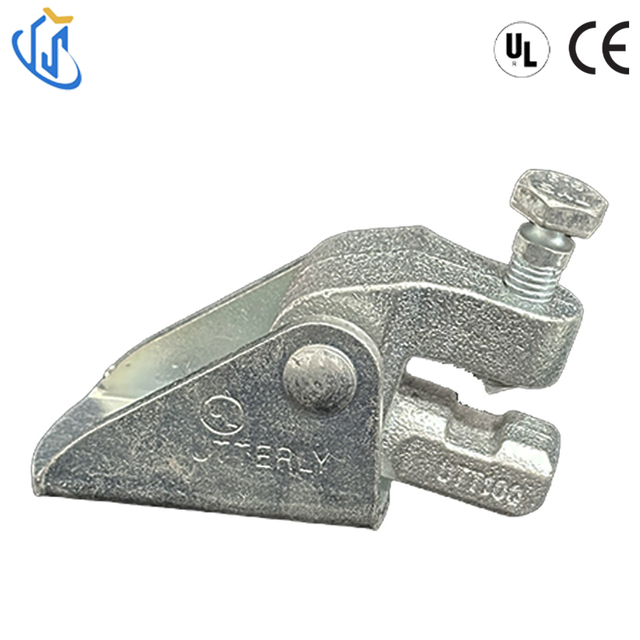

UTT10Q structurele bevestiging is een professionele seismische structurele fitting speciaal voor brandsprinkler- en MEP-pijpleiding laterale anti-slingering en seismische beperking. Het past bij Sch10, Sch40, GB/T3091, JIS G3454 standaard sprinklerbuizen, paren met steunpijp en pijpklemmen uit de UTT-serie om een ​​volledige NFPA13-conforme seismische verstevigingsset te assembleren, die op grote schaal wordt toegepast in commerciële gebouwen, industriële fabrieken en hoogwaardige bouwprojecten.

Belangrijkste kenmerken

• Kernfunctie: Verbind de bouwconstructie en verstevigingspijp om seismische zijdelingse verplaatsing en slingering van pijpleidingen te beperken

• Compatibele pijp: universeel ontwerp geschikt voor verstevigde pijpen tot 8'; geschikt voor Sch10/Sch40/GB/T3091/JIS G3454 stalen pijp

• Montagegat: 1/2' boutgat voor structurele bevestigingsinstallatie

• Grondstof: composiet van koolstofstaal + QT450 nodulair gietijzer

• Oppervlakteafwerking: elektrolytisch verzinkte coating voor langdurige corrosiebescherming

• Certificeringen: UL- en CE-gecertificeerd, voldoen aan NFPA13, IBC en ASCE7 Noord-Amerikaanse seismische codes

• Installatiespecificatie: Vastgezet met breekbout, vastdraaien totdat de boutkop afbreekt voor vergrendeling

Productparametertabel

Toepassingsscenario's

1. Brandbeveiligingsprinklersystemen

   Gespecialiseerde seismische versteviging voor sprinklerleidingen om te voldoen aan de NFPA13-vereisten, om vervorming van pijpleidingen en compensatie bij seismische schokken te voorkomen.

2. MEP- en HVAC-techniek

   Beperk de zijwaartse verschuiving van koud/warm water, drainage en HVAC-pijpleidingen voor hoogbouw, winkelcentra en woningbouw.

3. Kritieke industriële faciliteiten

   Bijpassende pijpleidingondersteuning voor ziekenhuis-, datacenter- en chemische fabrieksprojecten met een hoge seismische ontwerpcategorie D/E.

Stapsgewijze installatiehandleiding

1. Bevestig de UTT10Q-basis stevig op het structurele onderdeel van het gebouw met de bijpassende standaardbout.

2. Plaats 1' Sch40 standaard verstevigingsbuis in de onderste klemgleuf van de UTT10Q-fitting.

3. Installeer de gespecificeerde breekbout en blijf vastdraaien totdat de boutkop breekt om de vaste vergrendeling te voltooien.

4. Sluit het andere uiteinde van de verstevigingsbuis aan met een buisklem uit de UTT20-serie, gemonteerd op de buitenbuiswand.

5. Inspecteer alle verbindingsdichtheid voordat u de hydraulische druktest van de pijpleiding uitvoert.

Opmerking: Perfect afgestemd op de volledige UTTERLY-serie pijpklemmen, scharnieren en stutaccessoires voor een compleet seismisch verstevigingssysteem.

Industriecertificeringen

• UL & CE gezaghebbende productcertificering goedgekeurd

• Voldoet volledig aan de NFPA13-, IBC- en ASCE7 Noord-Amerikaanse seismische specificaties voor gebouwen

• De elektrolytisch verzinkte coating voldoet aan de ASTM B633 anti-corrosie-industrienorm

• Elke productiebatch voltooit de fabrieksbelastinginspectie en dimensionale controle

Kernproductvoordelen

Geautoriseerde UL&CE wereldwijde certificering

De dubbele UL+CE-certificering voldoet aan de Amerikaanse en internationale brand- en seismische acceptatienormen voor technische projecten.

Composiet koolstofstaal + QT450 nodulair gietijzer

Combineert de verwerkingseigenschap van staal met de uitstekende anti-schokprestaties van nodulair gietijzer, scheurbestendig onder intense seismische belasting.

Geverifieerde UL-geclassificeerde belastingsgegevens

UL-gecertificeerde belastingswaarde via onafhankelijke laboratoriumtests door derden, betrouwbaar voor projecttechnische indiening.

Uniforme, elektrolytisch verzinkte antiroestlaag

De dichte zinklaag isoleert vochterosie, stabiele anti-corrosieprestaties voor langdurig gebruik binnenshuis.

Brede universele pijpaanpassing

Eén specificatie omvat alle gangbare buizen tot 8 inch met meerdere internationale standaard stalen buistypen.

Gestandaardiseerde montage van breekbouten

De afbreekbare breekbout van de kop zorgt voor een visuele controle van de installatiekwalificatie en een uniforme bouwkwaliteit op de bouwplaats.

Volledige VOLLEDIGE systeemcompatibiliteit

Uitwisselbaar met UTT11,UTT20,UTT12D en andere VOLLEDIGE fittingen voor een one-stop-pijplijnondersteunende oplossing.

Veelgestelde vragen

Vraag 1: Waar wordt UTT10Q voor gebruikt?

A1: Gecertificeerde seismische structurele connector om de steunbuis aan de bouwconstructie te bevestigen voor brand- en MEP-pijpleiding anti-seismische zwaaibescherming.

Vraag 2: Wat is de maximaal toepasbare leidingmaat?

A2: Past op verstevigde buizen tot 8 inch, compatibel met Sch10/Sch40 multi-standaard stalen buizen.

Vraag 3: Welke certificeringen bezit UTT10Q?

A3: Het heeft UL- en CE-certificering en voldoet aan de seismische voorschriften van NFPA13, IBC, ASCE7.

Vraag 4: Wat is de productgrondstof?

A4: Samengesteld materiaal van koolstofstaal en QT450 nodulair gietijzer met elektrolytisch verzinkte afwerking.

Vraag 5: Kunnen klanten gratis pre-ordermonsters krijgen?

A5: Gratis kwaliteitsinspectiemonsters kunnen worden geleverd vóór bevestiging van de bulkorder.
