Nezmírněné vibrace potrubí tiše degradují složitou průmyslovou infrastrukturu. Vysokofrekvenční chvění urychluje strukturální únavu v průběhu času. Často způsobuje náhlá selhání připojení a nákladné provozní odstávky. Také posouvá okolní hluk rostlin daleko za hranice zákonné shody. Stavební inženýři se již nemohou spoléhat pouze na techniky pevné montáže. Musí přejít na izolované montážní systémy využívající elastomerní materiály. Strategicky umístěné Pogumovaná objímka potrubí představuje kritický bod zásahu. Slouží jako vysoce účinná mechanická ochrana. Tlumí škodlivé vibrace předtím, než se přenesou na nosné konstrukce. Tato jediná součást pomáhá výrazně prodloužit životnost infrastruktury. Zajišťuje také, že zařízení splňují přísné akustické a bezpečnostní předpisy. Zjistíte, jak tato pokročilá montážní řešení fungují. Prozkoumáme přesná kritéria výběru materiálu. Dozvíte se také, jak se orientovat v běžných úskalích instalace.
Pogumované svorky zmírňují únavu kovu a selhání potrubí přeměnou kinetické vibrační energie na menší tepelnou energii.
Specifikace správného elastomeru (EPDM, silikon, nitril) je zásadní a musí být v souladu s provozními teplotami a riziky chemické expozice.
Nesprávná instalace, jako je nadměrné utažení, neguje výhody tlumení vibrací a urychluje degradaci pryže.
Hodnocení dodavatelů vyžaduje prozkoumání specifických hodnot akustického snížení, materiálových certifikátů a nosných údajů.
Moderní průmyslové systémy zvládají obrovské rychlosti tekutin a extrémní tlakové rozdíly. Tyto dynamické síly generují intenzivní mechanické vibrace napříč dlouhými trasami potrubí. Neizolování těchto vibrací představuje vážná rizika.
Regulační orgány jako OSHA přísně prosazují limity expozice hluku na pracovišti. Dlouhodobá expozice nad 85 decibelů vyžaduje povinné programy pro zachování sluchu. Standardní potrubní spojení kov na kov působí jako vysoce účinné akustické mosty. Přenášejí šum pulsace tekutiny přímo do konstrukčních paprsků a okolního prostředí. Tuhé ocelové svorky tuto akustickou energii zesilují. Proměňují celé rámy budov na masivní rezonátory. Zavedení elastomerového tlumení tuto akustickou přenosovou cestu přeruší. Udržuje okolní hluk zařízení v rámci vyhovujících mezí.
Potrubní infrastruktura jen zřídka selže z jediného katastrofického šoku. Obvykle selhává v důsledku nepřetržitých vysokofrekvenčních vibrací. Toto neustálé protřepávání vyvolává ve struktuře kovového zrna mikrotrhliny. Tyto mikroskopické trhliny se šíří směrem k tuhým svarovým spojům a závitovým spojům. Únava kovu nakonec ohrozí hranici tlaku. To vede k úniku nebezpečné kapaliny nebo těkavého plynu. Vysoce kvalitní Pogumovaná svorka na potrubí absorbuje tyto opakující se mikronárazy. Dramaticky oddaluje nástup únavy materiálu.
Facility manažeři potřebují jasné metriky pro hodnocení jakéhokoli řešení pro kontrolu vibrací. Úspěšný upgrade musí dosáhnout několika základních benchmarků. Za prvé, musí zajistit měřitelné snížení decibelů na kritických křižovatkách. Za druhé, systém musí zcela eliminovat rizika galvanické koroze. Za třetí, svorky musí stabilizovat složité trasy potrubí. Musí dosáhnout této stabilizace bez omezení nutné tepelné roztažnosti. Spoléhání se na objektivní kritéria úspěchu zajišťuje, že konečná instalace skutečně zlepšuje bezpečnost systému.
Pochopení přesných fyzikálních mechanismů za izolací vibrací pomáhá inženýrům specifikovat lepší hardware. Nestačí pouze umístit pryž mezi ocelové součásti. Konstrukce vyžaduje přesné inženýrství.
Primární funkcí elastomerové vložky je rozptyl energie. Návaly kapaliny a mechanické třesení vytvářejí kinetickou energii. Gumová výstelka tento mechanický náraz přímo absorbuje. Strukturálně se deformuje na mikroskopické úrovni. Tato deformace přeměňuje škodlivou kinetickou energii na neškodnou, malou tepelnou energii. Guma toto teplo přirozeně odvádí do okolního vzduchu. Tento mechanismus zcela izoluje vibrace. Zabraňuje přenosu energie do hlavní montážní konstrukce.
Průmyslové potrubí často používá různé kovy. Zařízení může vést měděné potrubí vedle konstrukčních podpěr z uhlíkové oceli. Přímý kontakt mezi různými kovy iniciuje galvanickou korozi. Přítomnost okolní vlhkosti urychluje tuto elektrochemickou degradaci. Gumová výstelka zde plní důležitou sekundární funkci. Má silné dielektrické vlastnosti. Vytváří neprostupnou elektrickou bariéru. Tato bariéra izoluje potrubí od montážního materiálu. Úplně zastaví cyklus galvanické koroze.

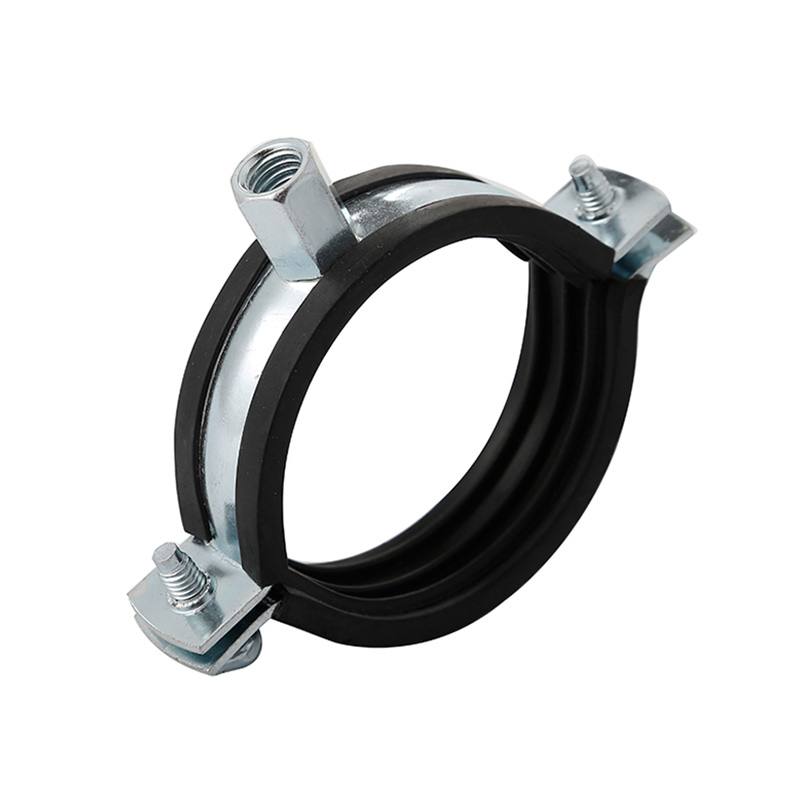

Pevné svorky bez vyložení velmi dobře zvládají statickou vlastní hmotnost. Nesmírně bojují v dynamických podmínkách. Spouštění systému, zavírání ventilů a rázy čerpadla vytvářejí náhlá axiální a boční zatížení. Nelemované svorky přenášejí tyto rázové vlny okamžitě do kotevních bodů. A Gumová objímka na potrubí zvládá tyto dynamické posuny elegantně. Elastomerový polštář umožňuje nepatrný pohyb. Absorbuje boční tah. Zabraňuje uříznutí montážního materiálu při náhlém provozním namáhání.
Výběr správné svorky zahrnuje přizpůsobení různých vlastností materiálu konkrétním podmínkám prostředí. Neshoda zde zaručuje předčasné selhání součásti.
Pryžová vložka určuje celkový výkon svorky. Inženýři musí vyhodnotit přesnou chemickou a tepelnou náročnost potrubí. Různé elastomery slouží zcela odlišným průmyslovým aplikacím.
EPDM (Ethylene Propylene Diene Monomer): Představuje průmyslový standard pro komerční vodovodní potrubí a HVAC systémy. EPDM nabízí vynikající odolnost proti povětrnostním vlivům. Výjimečně dobře zvládá mírné provozní teploty. Zůstává vysoce odolný vůči ozónu a UV záření.
Silikon: Vysokoteplotní parní vedení nebo kryogenní aplikace vyžadují speciální materiály. Silikon si zachovává svou elasticitu i při extrémních teplotních výkyvech. Nezkřehne v prostředí s teplotou pod nulou. Odolává tavení v blízkosti vysokoteplotních procesních zařízení.
Nitril (Buna-N): Průmyslová výroba často zahrnuje drsné petrochemie. Prostředí s vysokým obsahem olejových výparů, strojních paliv nebo hydraulických kapalin rychle degraduje standardní pryž. Nitril poskytuje vynikající chemickou odolnost. Zůstává neporušený i přes neustálé vystavení průmyslovým mazivům.
Průvodce porovnáváním elastomerů
Typ elastomeru |
Primární aplikace |
Teplotní profil |
Klíčová odolnost vůči životnímu prostředí |
|---|---|---|---|
EPDM |
HVAC, pitná voda, chlazené vedení |
-40 °C až +120 °C |
UV, ozón, povětrnostní vlivy |
Silikon |
Parní vedení, kryogenika, potravinářská kvalita |
-60°C až +220°C |
Extrémní horko, extrémní zima |
nitril (Buna-N) |
Rafinérie, hydraulické lyžiny, palivová vedení |
-30°C až +100°C |
Ropa, palivo, petrochemie |
Kovové tělo svorky vyžaduje stejnou pozornost. Vnitřní, klimaticky řízená prostředí obvykle využívají standardní pozinkovanou uhlíkovou ocel. Pozinkování nabízí dostatečnou ochranu proti mírné okolní vlhkosti. Agresivní atmosféra však vyžaduje modernizovanou metalurgii. Pobřežní plošiny, čistírny odpadních vod a pobřežní zařízení vyžadují robustní ochranu. Inženýři by měli v těchto prostředích specifikovat nerezovou ocel 304 nebo 316. Nerezová ocel odolává silné atmosférické korozi. Udržuje vysokou nosnou strukturální integritu po celá desetiletí.
Soulad s moderními zařízeními přesahuje základní manipulaci s nákladem. Plánovači musí ověřit konkrétní regulační certifikace. Mnoho konstrukčních předpisů vyžaduje shodu s normou DIN pro mechanické spojovací prvky. Systémy pro bezpečnost života mohou vyžadovat přísné seznamy UL. Uzavřené prostory a tranzitní tunely vyžadují speciální pryžové specifikace zpomalující hoření. Bezhalogenová pryž je často povinná v serverovnách nebo čistých prostorách. Tyto specifické materiály zabraňují uvolňování toxických plynů při požáru objektu.
Dokonce i prémiové komponenty selžou, pokud jsou nainstalovány nesprávně. Týmy údržby musí přizpůsobit své instalační postupy při přechodu na elastomerní izolační řešení.
Toto zůstává nejčastější chyba instalace. Technici často aplikují standardní limity točivého momentu s pevnou svěrkou na varianty s obložením. Nadměrný krouticí moment zcela rozdrtí vnitřní pryžovou vložku. Extrémní tlak vytlačuje elastomer směrem ven. Tlačí pryž za kovové okraje svorky. To ničí fyzikální vlastnosti tlumení. Kovová trubka se nakonec dostane do tvrdého kontaktu s kovovou svorkou. Instalatéři musí používat kalibrované momentové klíče. Měly by přísně dodržovat limity točivého momentu stanovené výrobcem.
K předčasnému selhání dochází, když zvolená pryžová směs narazí na okolní prostředí. Svorky EPDM můžete nainstalovat v blízkosti stanice pro dávkování chemikálií. Okolní chemické výpary nebo agresivní čisticí rozpouštědla naruší řetězce polymeru EPDM. Guma zkřehne, praskne a odpadne. Plánovači údržby musí zkontrolovat přesný chemický profil instalační zóny. Musí porovnat okolní páry s grafem kompatibility elastomerů.
Potrubí se zvětšuje a zmenšuje na základě vnitřní teploty kapaliny. I když tyto svorky tlumí destruktivní vibrace, musí stále odolávat podélnému posuvu. Nesprávné upnutí omezuje tento nutný tepelný pohyb. Pokud potrubí úplně uzamknete, tepelná roztažnost vytvoří masivní vnitřní pnutí. Toto napětí může odříznout podpěry potrubí přímo od stěny. Potrubní inženýři musí přesně vypočítat expanzní zóny. Musí nakonfigurovat svorky tak, aby umožňovaly řízené lineární klouzání.
Technologie průmyslového upevnění se stále rychle vyvíjí. Výrobci aktivně vyvíjejí nová řešení pro řešení složitých infrastrukturních problémů.
Průmysl v současné době vykazuje silný posun směrem k vysoce výkonným polymerovým obkladům. Tradiční guma se někdy potýká s masivním průmyslovým zatížením. Specializované inženýrské polymery nyní nabízejí exponenciálně vyšší nosnost. Této pevnosti dosahují bez obětování požadované elasticity. Tyto pokročilé materiály si zachovávají své schopnosti tlumit nárazy i při obrovské tonáži. Umožňují správcům zařízení bezpečně zajistit větší a těžší potrubí.
Dalším velkým průlomem je integrace modulárních upínacích systémů. Starší systémy často vyžadují rozsáhlé svařování a zakázkovou výrobu. Modulární systémy umožňují rychlé dovybavení ve složitých stávajících dispozicích. Technici mohou tyto systémy sestavit a upravit pomocí standardního ručního nářadí. Zcela eliminují potřebu nebezpečných povolení k práci za horka. Zařízení mohou vylepšit svou regulaci vibrací, aniž by spouštěly nákladné odstávky systému.
Pořízení správného hardwaru vyžaduje metodický přístup. Nespoléhejte pouze na vizuální podobnosti nebo nízké ceny.
Vyžadujte objektivní důkazy od potenciálních výrobních partnerů. Vyžadovat od prodejců, aby poskytli konkrétní údaje o testech tlumení vibrací. Tato data by měla ukazovat přesné metriky snížení decibelů napříč různými frekvencemi. Musíte si také vyžádat oficiální bezpečnostní listy materiálu (MSDS) pro pryžové obložení. Tyto dokumenty ověřují přesné chemické složení elastomeru. Zajišťují, že materiál splňuje vaše specifické požadavky na životní prostředí.
Nesnažte se okamžitě provést generální opravu celého zařízení. Nejprve spusťte malé pilotní instalace. Identifikujte konkrétní vysokovibrační uzly ve vašem závodě. Kompresorové výstupy, velké výtlaky čerpadel a rychloběžné ventilové stanice jsou vynikajícími testovacími subjekty. Nainstalujte upgradované svorky do těchto lokalizovaných oblastí. Předem změřte základní akustické hladiny. Porovnejte je přímo s metrikami decibelů a vibrací po instalaci. To dokazuje skutečnou účinnost hardwaru.
Před dokončením jakéhokoli hromadného nákupu si uspořádejte přísný kontrolní seznam. Použijte následující sekvenční kritéria:
Přesná shoda vnějšího průměru: Ověřte skutečný vnější průměr (OD) trubek. Nespoléhejte se pouze na jmenovité velikosti potrubí. Ujistěte se, že svorka dokonale odpovídá vnějšímu průměru.
Kompatibilita s elastomerem: Potvrďte, že vybraný pryžový profil odolává okolní teplotě a místním chemickým vlivům.
Ověření jakosti hardwaru: Ujistěte se, že kovové tělo odpovídá požadované odolnosti proti atmosférické korozi (zinek vs. nerezová ocel).
Posouzení dodací lhůty: Potvrďte, že prodejce může dodat hromadná množství v rámci vašeho časového období plánované údržby.
Upgrade infrastruktury vašeho zařízení s využitím elastomerové montáže je zásadním technickým rozhodnutím. Představuje vysoce strategickou investici do preventivní údržby. A správně specifikováno Pogumovaná spona na potrubí drasticky snižuje mechanické rázy. Zachovává integritu kritických svarových spojů. Zajišťuje také přísnou akustickou shodu v hlučném provozním prostředí. Facility manažeři by měli proaktivně kontrolovat své současné potrubí s vysokými vibracemi. Identifikujte místa, kde pevné držáky aktuálně selhávají. Poraďte se s interními statiky. Začněte pilotovat tato modernizovaná elastomerová řešení, abyste zajistili bezpečnější, tišší a odolnější provozní prostředí.
A: Teplotní limity zcela závisí na konkrétní elastomerové vložce. Standardní pryž EPDM obvykle zvládá teploty až 120 °C (248 °F). Speciální svorky potažené silikonem vydrží extrémní trvalé teplo až do 220 °C (428 °F). Vždy si ověřte konkrétní tepelnou hodnotu výrobce pro vaši přesnou aplikaci.
Odpověď: Neměly by bránit tepelné roztažnosti. Správná instalace umožňuje, aby se potrubí podélně posouvalo při kolísání teplot. Přílišné utažení svorky zajistí trubku na místě. Tato nebezpečná praxe omezuje přirozenou expanzi a přenáší nesmírné tepelné namáhání přímo do montážní konstrukce.
Odpověď: Požadavky na točivý moment se liší v závislosti na velikosti svorky a specifikacích výrobce. Musíte přísně dodržovat poskytnutou dokumentaci. Nadměrný krouticí moment drtí pryžové obložení. Toto vytlačování ničí schopnost materiálu tlumit vibrace. Při instalaci vždy používejte kalibrovaný momentový klíč.
Odpověď: Správně specifikovaný elastomer vydrží za normálních podmínek 10 až 15 let. Životnost rychle klesá, pokud je pryž vystavena nekompatibilním chemikáliím, extrémnímu UV záření nebo provozním teplotám překračujícím stanovené limity. Rutinní vizuální kontroly pomáhají identifikovat předčasné praskání nebo křehkost.
Odpověď: Ano, ale musíte vybrat správné materiály. EPDM pryž nabízí vynikající přirozenou odolnost vůči ozónu a vážné degradaci UV zářením. Dále byste měli specifikovat nerezovou ocel 304 nebo 316 pro tělo svorky, abyste zabránili atmosférické korozi a korozi venku.
