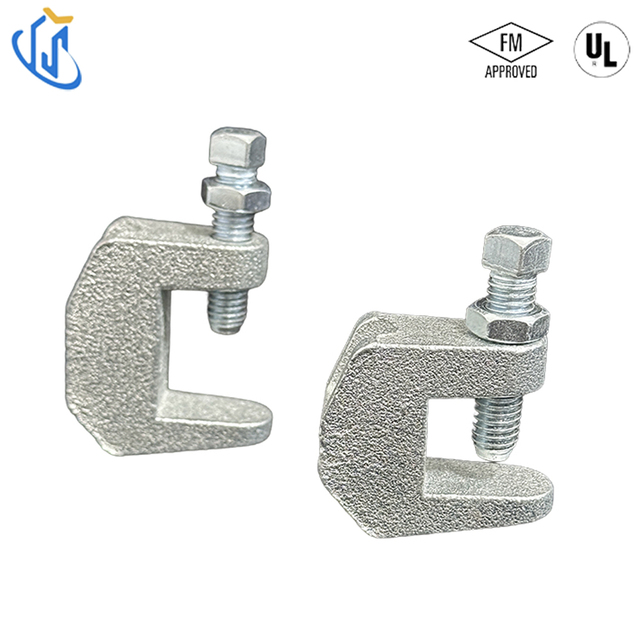

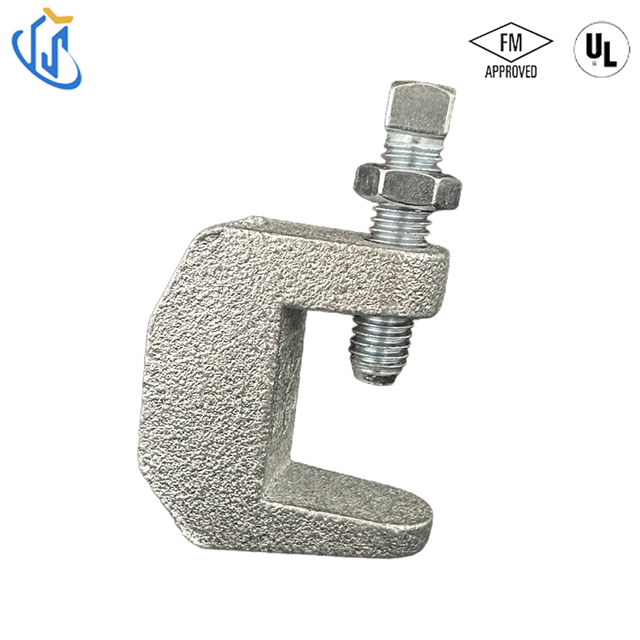

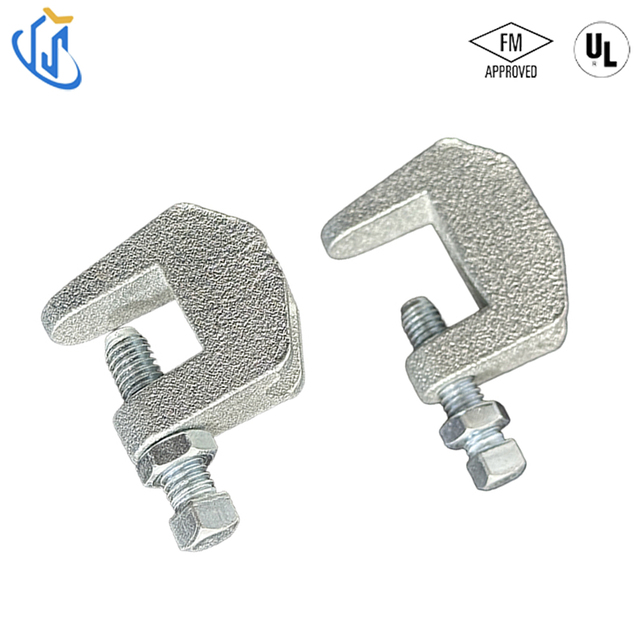

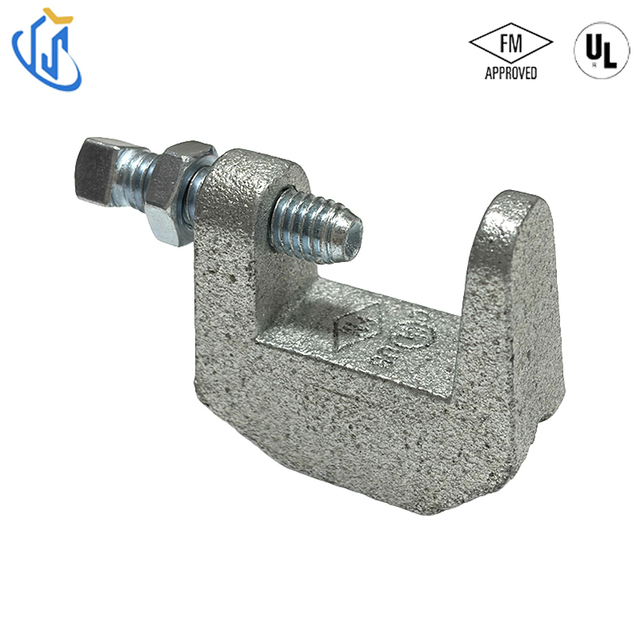

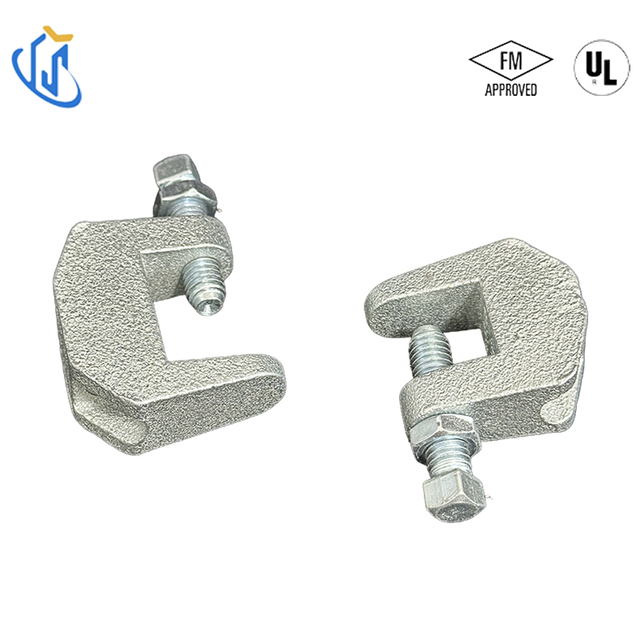

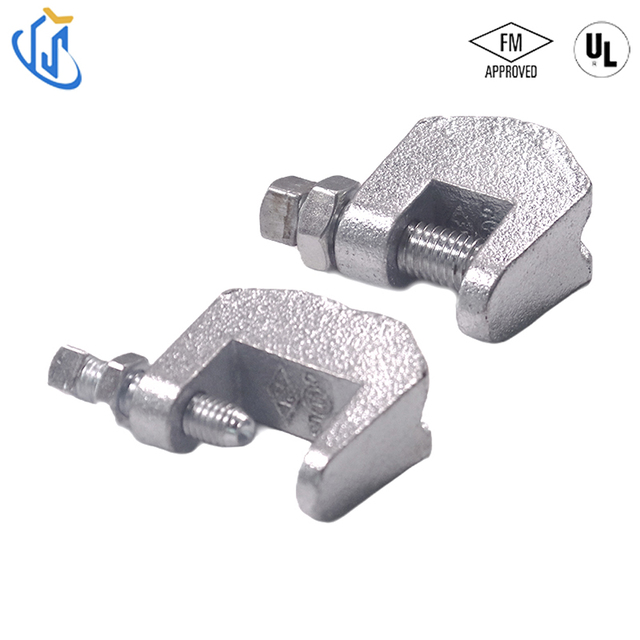

UL FM schválený Multi-Spec Beam Structural Connector

Přehled

UTT BC2 je vysoce výkonný konstrukční spojovací prvek pro podpěru potrubí a systémy seismického ztužení. Je k dispozici ve dvou materiálových variantách: odolná uhlíková ocel a vysoce houževnatá tvárná litina QT450, spárovaná s černou surovou ocelí a galvanizovanou antikorozní úpravou, aby se přizpůsobila různým vnitřním a polovenkovním pracovním prostředím. Produkt plně vyhovuje federální specifikaci USA WW-H-171 (typ 23), ANSI/MSS-SP-58 (typ 19 a 23) a instalačním pokynům ANSI/MSS-SP-69.

Zahrnuje dvě řady BC2 a BC21 se standardními velikostmi závitu M10 (3/8') a M12 (1/2') a různými celkovými rozměry. Tato tvarovka je široce používána k montáži potrubních podpěrných sestav na kovové nosníky, vaznice, kanálovou ocel a úhelník v budovách s ocelovou konstrukcí. Při montáži musí být stavěcí šroub utažen a utažen na šikmý povrch I-nosníků, aby byla zajištěna spolehlivá únosnost a stabilita spojení.

Klíčové vlastnosti

Základní funkce: Připojte podpěry potrubí k horní a spodní části kovových nosníků, vaznic, kanálové oceli a úhelníku pro pevnou instalaci

Surovina: uhlíková ocel / tvárná litina QT450

Povrchová úprava: Černé / galvanizované provedení

Standard shody: WW-H-171 (typ 23), ANSI/MSS-SP-58 (typ 19 a 23), ANSI/MSS-SP-69

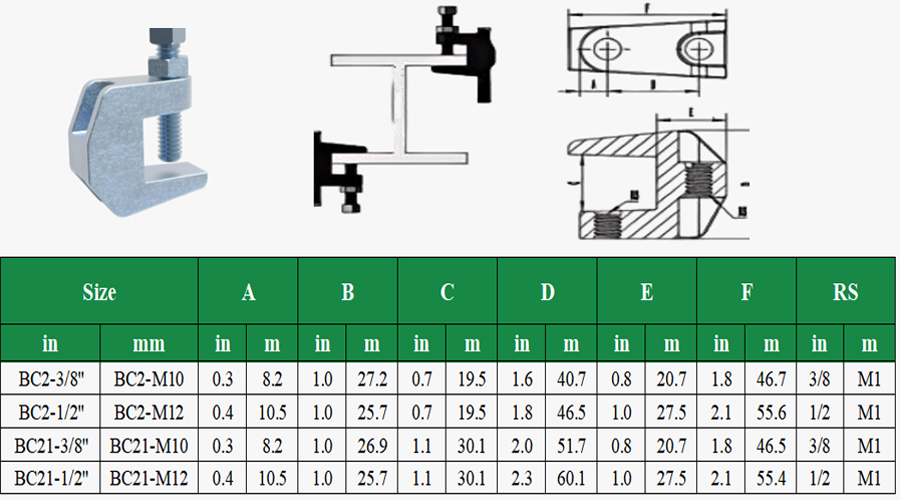

Dostupné velikosti: 3/8'(M10), 1/2'(M12); Dva dílčí modely: BC2 a BC21

Pravidlo pro instalaci : Utáhněte stavěcí šroub na šikmou stranu I-nosníku

Aplikační scénáře

1.Požární sprinklerový systém: Konstrukční spojení pro vyztužení potrubí sprinklerů na různých ocelových nosnících a vaznicích v komerčních a průmyslových budovách.

2.Konstrukce ocelové konstrukce: Pomocná spojovací armatura pro podpěry potrubí MEP na I-nosnících, kanálové oceli a úhelníku továrních a velkých projektů ocelových rámů.

3.Seismic Bracing Engineering: Standardní certifikovaný konektor pro sestavy seismických výztuh ve výškových budovách a veřejných zařízeních.

Průvodce instalací krok za krokem

1. Vyberte podmodel BC2 nebo BC21 a odpovídající velikost M10/M12 podle velikosti konstrukce na místě a požadavků na zatížení.

2. Umístěte nástavec na horní nebo spodní pozici cílového kovového nosníku, vaznice, kanálové oceli nebo úhelníku.

3. Vyrovnejte vestavěný stavěcí šroub se zkosenou stranou I-paprsku.

4. Utáhněte stavěcí šroub a aplikujte standardní utahovací moment pro bezpečné zajištění součásti.

5. Sestavte odpovídající potrubní svorky, závěsy a výztužné díly, abyste dokončili celý nosný systém potrubí.

Soulad s průmyslem

1. Přísně odpovídá americkým federálním normám a mezinárodním specifikacím řady ANSI/MSS pro konstrukční nástavce a závěsy na trubky.

2.Černé a pozinkované povrchové úpravy splňují obecné průmyslové požadavky na antikorozní a povrchovou úpravu.

3. Všechny hotové výrobky procházejí certifikací třetích stran UL & FM, stejně jako tovární kontrolou rozměrů a testem výkonu točivého momentu před dodáním.

Hlavní výhody produktu

Konfigurace dvou materiálů:

Uhlíková ocel pro konvenční projekty šetřící náklady; Tvárná litina QT450 se vyznačuje vynikající houževnatostí a odolností proti nárazu pro aplikace s vysokým zatížením a seizmické aplikace.

Dvě antikorozní povrchové úpravy:

Černá povrchová úprava pro suché vnitřní prostředí; pozinkovaný povrch poskytuje dlouhotrvající ochranu proti korozi pro vlhké pracovní prostory.

Design duálního podmodelu:

BC2 a BC21 s různými rozměrovými parametry, aby odpovídaly různým velikostem nosníků a instalačním prostorům.

Autoritativní duální certifikace:

Schválení UL a FM splňují přísná akceptační pravidla pro požární ochranu a mezinárodní inženýrské projekty.

Široká kompatibilita:

Hodí se na I-nosníky, vaznice, žlabovou ocel a úhelník, pokrývající většinu běžných ocelových konstrukčních základen.

Instalace standardizovaného točivého momentu:

Jednotné provozní pravidlo pro umístění stavěcího šroubu zabraňuje volnému spojení a zaručuje dlouhodobou provozní bezpečnost.

FAQ

Q1: Jaké průmyslové standardy UTT BC2 dodržuje?

A1: Vyhovuje WW-H-171 (typ 23), ANSI/MSS-SP-58 (typ 19 a 23) a ANSI/MSS-SP-69 a je certifikován UL & FM.

Q2: Jaké materiály lze vybrat?

A2: K výběru je k dispozici vysokopevnostní uhlíková ocel a tvárná litina QT450.

Q3: Jaké možnosti povrchu jsou k dispozici?

A3: Černá povrchová úprava a galvanizovaná antikorozní povrchová úprava.

Q4: Jaké velikosti a podmodely jsou zahrnuty?

A4: Dvě velikosti závitu: M10(3/8') a M12(1/2'), rozdělené do dvou podsérií BC2 a BC21 s různými rozměry.

Q5: Kde utáhnout stavěcí šroub během instalace?

A5: Stavěcí šroub musí být utažen a utažen na šikmou stranu I-paprsku.
