UTT8002
NAPROSTO
| Barva: | |
|---|---|
| Materiál: | |
| Povrch: | |
| Množství: | |

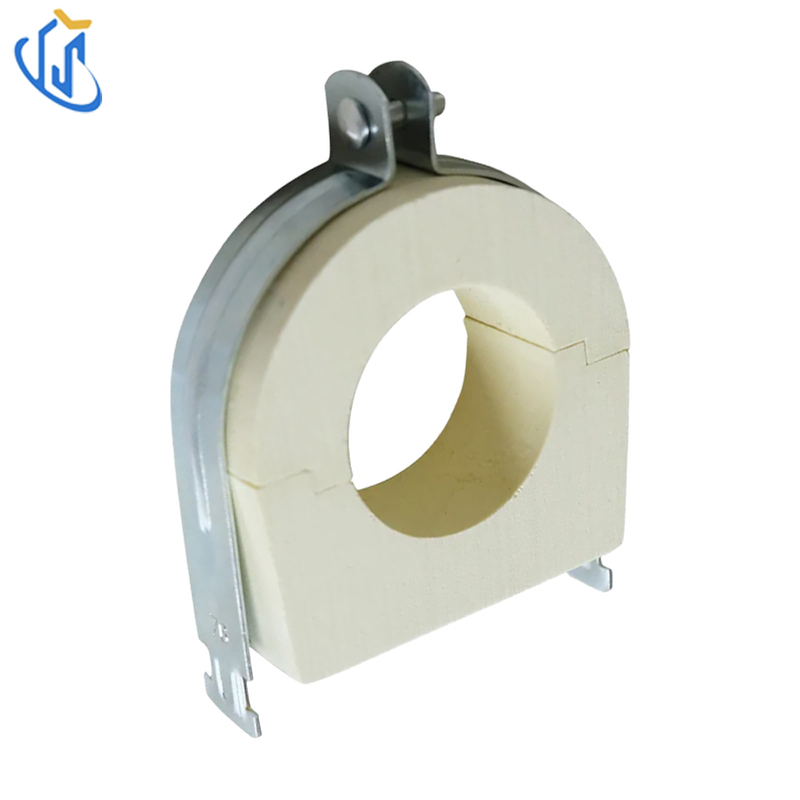

UTT8002 je profesionální objímka na trubky s izolací proti studeným můstkům, která se liší od běžných obnažených trubek nebo obyčejných pryžových objímek. Tělo svorky má dvě materiálové alternativy: pozinkovaná uhlíková ocel a nerezová ocel. Je vybaven pěti typy modulárních vysokohustotních PU vložek s uzavřenými buňkami v rozměrech 20/25/30/40/50 mm, aby odpovídaly různým velikostem vnější izolace, účinně blokuje vedení chladu kovovými částmi a eliminuje odkapávání kondenzátu na opěrných místech.
Vhodné pro nízkoteplotní potrubí chlazené vody, kondenzátu a páry o průměru 1/2''~12'', přenáší plné zatížení potrubí na podpěrný kanál, šetří instalační prostor a stavební náklady, používá se hlavně pro speciální nízkoteplotní potrubí HVAC namísto běžných holých požárních potrubí.
Základní funkce: Izolujte studený můstek, aby se zabránilo kondenzaci v potrubí chlazeného/kondenzátu/parního kondenzátu; přenést plné zatížení potrubí do kanálu vzpěry
Surovina: Plášť: Pozinkovaná uhlíková ocel / Nerezová ocel; Vnitřní vložka: PU s uzavřenými buňkami s vysokou hustotou
Dostupná tloušťka PU: 20/25/30/40/50 mm pět volitelných tříd
Použitelný rozsah potrubí: DN15~DN300 (1/2'~12') nízkoteplotní potrubí pro chlazení a kondenzát
Specifikace montážního závitu: M10/M12/M16 odstupňované podle jmenovitého průměru trubky
Jmenovité zatížení: Progresivní zatížení od 0,9 kN do 8,93 kN
Položka |
Specifikace |
|---|---|
Model |
Řada UTT8002 DN15~DN300 |
Materiál pláště |
Pozinkovaná uhlíková ocel / nerezová ocel |
Vnitřní vložka |
Polyuretan s uzavřenými buňkami s vysokou hustotou |
Volitelná tloušťka PU |
20/25/30/40/50 mm |
Použitelné střední potrubí |
Potrubí chlazené vody, kondenzátu, nízkoteplotní páry |
Velikost montážního šroubu |
M10(DN15~DN100), M12(DN125~DN250), M16(DN300) |
Rozsah zatížení návrhu |
0,9 kN ~ 8,93 kN odstupňované zatížení |
Vzorová dodávka |
K dispozici jsou bezplatné předobjednávkové zkušební vzorky |
1.Commercial HVAC System: Fixace pro centrální klimatizační potrubí pro chlazení a kondenzát v nákupních centrech, datových centrech a výškových kancelářských budovách.
2. Chladírenský průmysl: Podpora potrubí proti kondenzaci pro chladírenské potrubí a chladírenské potrubí pro průmyslové mrazírny.
3. Projekt parního vytápění: Izolované upevnění pro potrubí odvodu parního kondenzátu kotelny.
1. Vyberte správnou velikost UTT8002 podle vnějšího průměru trubky a tloušťky vnější izolace na místě, abyste vybrali odpovídající PU vložku.
2.Vložte vybranou polyuretanovou vložku mezi vnější stěnu trubky a plášť kovové svorky.
3.Uzavřete dělené tělo svorky a upevněte na předem namontovaný C-kanál pomocí šroubů M10/M12/M16.
4. Mírně utáhněte armatury bez nadměrného stlačení na PU vložce, abyste si vyhradili malou tepelnou roztažnost.
5.Dokončete uspořádání potrubí; veškeré vlastní zatížení nese vzpěrný kanál bez dalších pomocných podpěr.
1. Splňuje mezinárodní konstrukční kódy HVAC chlazené vody a normy pro konstrukci mostů proti chladu; PU materiál odpovídá specifikacím tepelné izolace s uzavřenými buňkami.
2.Pozinkování a nerezový povrch splňují antikorozní požadavky pro vlhké vnitřní pracovní podmínky.
3. Všechny hotové výrobky procházejí kompresním a antikondenzačním laboratorním testováním před dodáním do továrny.
1. Unikátní PU vložka s uzavřenými buňkami důkladně odřízne kovové studené mosty a zásadně řeší problém s odkapáváním kondenzátu, zatímco běžné pryžové svorky pouze zabraňují poškrábání povrchu bez tepelné izolace.
2. Pět standardizovaných možností tloušťky PU realizuje modulární přizpůsobení s hlavní vnější izolací potrubí, čímž se zabrání drahé nestandardní zakázkové výrobě a sníží se náklady na zásoby.
3. Konstrukce ložisek s plným zatížením kanálu odstraňuje nadbytečné pomocné konzoly, optimalizuje uspořádání pro kompaktní stojan na potrubí, aby se šetřil montážní prostor a stavební materiály.
4. Výběr materiálu s dvojitým pláštěm: galvanizovaná uhlíková ocel pro běžné vnitřní HVAC, nerezová ocel pro chladírenské skladování s vysokou vlhkostí a korozivní průmyslové prostředí.
5.Scientific stupňovaná zátěžová konstrukce se zátěží zvyšující se z 0,9kN na 8,93kN, vylepšená konstrukce pro velké průměry potrubí těžkého kondenzátu.
6. Ohnivzdorná PU vložka s nízkou absorpcí vody přizpůsobuje pracovní teplotu od -40 ℃ do 120 ℃, žádné smršťování nebo kolaps po dlouhodobém provozu.
Q1: Jaký je největší rozdíl od běžných svorek na trubky s pryžovou vložkou?
A1: Speciální PU vložka zajišťuje izolaci studeného můstku pro zastavení kondenzace; běžné pryžové výrobky pouze chrání povrch potrubí bez funkce tepelné izolace.
Q2: Kolik druhů tloušťky PU je k dispozici?
A2: Pět standardních velikostí: 20/25/30/40/50 mm pro různé vnější tloušťky izolace.
Q3: Jaké možnosti materiálu těla jsou k dispozici?
A3: Pozinkovaná uhlíková ocel pro obecné projekty HVAC, nerezová ocel pro vlhké chladírenské skladování a chemické pracovní podmínky.
Q4: Dostupné specifikace montážních šroubů?
A4: M10 pro DN15~DN100, M12 pro DN125~DN250, M16 pro DN300 velké potrubí.
Q5: Je k dispozici bezplatný vzorek?
A5: Volné vzorky s různou tloušťkou PU mohou být poskytnuty pro zákaznický test v terénu.
