Elektrogalvanizovaná seismická nosná trubka

Přehled produktu
Funkce: Navrženo pro vyztužení potrubí proti kývání a seismickému narušení. Design tohoto produktu

zahrnuje soustředné zatížení 'vzpěrné trubky', spojovacích součástí a upevňovacích prvků, což je kritické

k provádění sestav seismického ztužení.

Typ: Sprinklerová trubka Sch 10, Sch 40, GB/T 3091, JIS G3454

Velikost: Velikost trubky 2＂(50) až 8＂(200)

Materiál: uhlíková ocel

Povrchová úprava: Elektro - pozink

OrderBy: Obrázek č.

Držák nosné trubky UTT63 je profesionální seismický spojovací prvek potrubí vyvinutý výhradně pro protipožární systémy výkyvných výztuh. Jeho jedinečné rozložení soustředného zatížení rovnoměrně snáší sílu výztuh trubek, spojovacích armatur a zajišťovacích spojovacích prvků, eliminuje excentrické namáhání a výrazně zlepšuje celkovou stabilitu a bezpečnostní faktor sestav seismických výztuh během vibrací při zemětřesení.

Vyrobeno z masivní uhlíkové oceli s rovnoměrným elektrogalvanizovaným antikorozním povlakem, tento nástavec na potrubí se přizpůsobí suchým vnitřním stavebním prostředím, jako jsou strojovny, stropy kanceláří a potrubní šachty obchodních center. Celá řada velikostí pokrývá běžné požární ocelové trubky velkého kalibru DN65 až DN200 s pevným certifikovaným návrhovým zatížením 9000 N pro všechny specifikace. Kompletní listy technických parametrů a konstrukční výkresy výrobků mohou být poskytnuty jako oficiální zadávací dokumentace pro severoamerické projekty požárního inženýrství.

Základní strukturální a funkční výhody

Profesionální design soustředného zatížení:

• Konstrukce ložiska s koncentrickou silou zabraňuje excentrickému vychýlení, zajišťuje vyvážené rozložení napětí pro celou sestavu seismické výztuhy a optimalizuje výkon seismické odolnosti;

Jednodílné tváření z vysoce pevné uhlíkové oceli:

• Žádné rozštěpené slabé svarové body, integrální tuhost a dlouhodobá stabilní nosnost při častých vibracích budovy;

Standardní elektrogalvanizovaný antikorozní nátěr:

• Jasná stejnoměrná vrstva zinku zabraňuje oxidaci a rezivění v suchém vnitřním prostředí a splňuje požadavky na antikorozní ochranu potrubí komerčních budov;

Široká univerzální kompatibilita potrubí:

• Odpovídá všem běžným normám ocelových trubek sprinklerů včetně SCH10, SCH40, GB/T 3091 a JIS G3454;

Plné pokrytí velkého kalibru:

• Jeden model UTT63 se hodí pro 2-1/2' až 8' požární potrubí DN65-DN200, čímž se snižuje kategorie náhradních dílů a zjednodušuje se správa materiálu na staveništi;

Jednotné certifikované konstrukční zatížení 9000N:

• Jednotné jmenovité zatížení pro všechny velikosti, pohodlný technický seizmický výpočet a návrh konstrukčního uspořádání;

Jednoduchá montáž:

• Spolupracuje s konstrukčními nástavci řady UTT a 1' výztuhou SCH40 pro vytvoření kompletních podélných a příčných seismických výztuh proti kývání.

 Standardní instalační vlastnosti

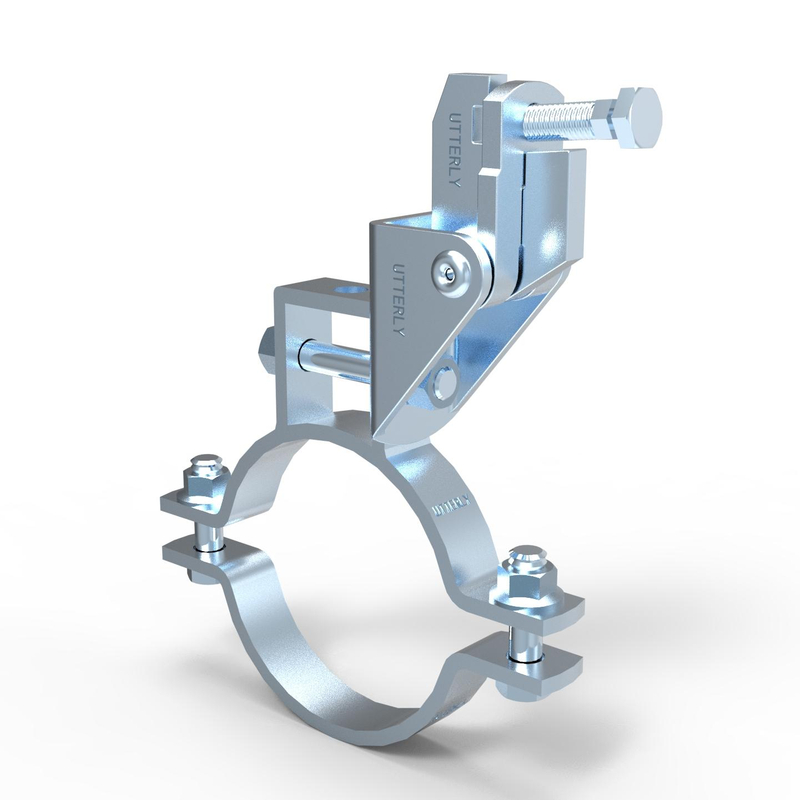

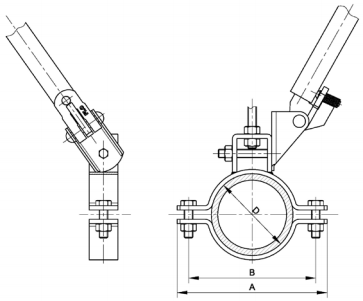

Nosný držák trubky UTT63 je sedlová objímka na trubky se dvěma šrouby. Během stavby obtočte tělo objímky těsně kolem vnější stěny trubky z požární oceli, vyrovnejte obě strany třmenů objímky a zajistěte podpěrnými šestihrannými šrouby, abyste vytvořili pevný upevňovací bod trubky. Horní spojovací konstrukce tvarovky si vyhrazuje standardní spojovací rozhraní pro ztužení trubek SCH40, realizující přenos koncentrické síly mezi potrubím a seismickou výztuhou bez dalšího přestavbového příslušenství. Proces instalace vyžaduje pouze konvenční ruční momentové nástroje, bez přizpůsobených speciálních forem nebo přípravků.

 Široké aplikační scénáře

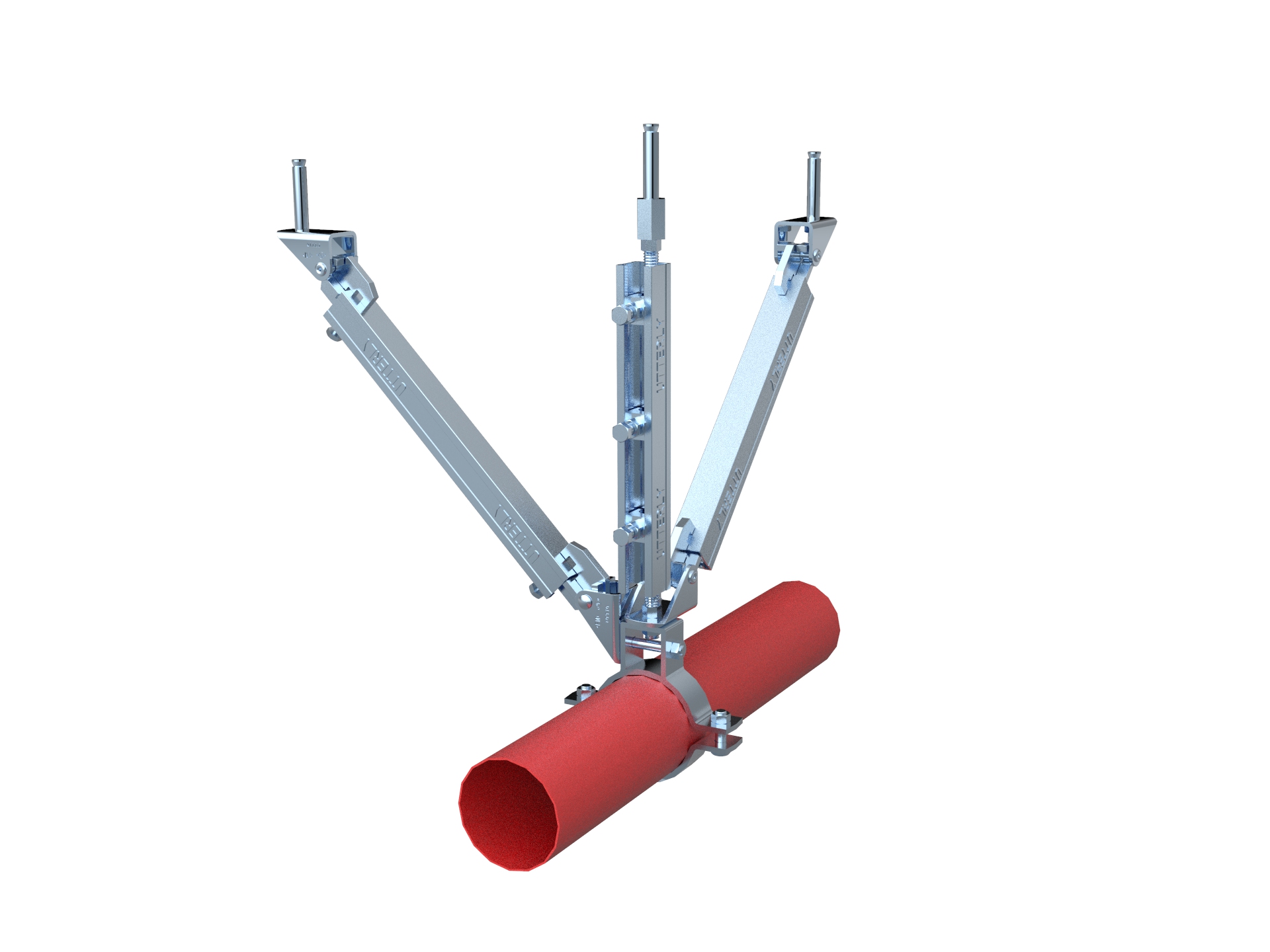

1. Součásti pro připojení potrubí pro sestavy seismických výztuh seismických kyvných potrubních rozvodů protipožárních sprinklerů;

2. Komerční budova, nemocnice, nákupní centrum a výškové požární potrubí seismické podpory velkého kalibru;

3. Místnost mechanického vybavení DN65-DN200 požární ocelové potrubí těžké ráže protiseizmické omezení;

4. Stavební projekty požární ochrany provádějící mezinárodní specifikace pro instalaci sprinklerů NFPA 13;

5. Podélná a příčná seismická výztužná armatura pro neizolované stropní požární ocelové trubky.

Tovární zásobování a technický servis

Jako profesionální výrobce seismických výztuh pro hasicí systémy udržujeme kompletní zásobu potrubních nástavců UTT63 pro podporu malých zkušebních objednávek a hromadné hromadné výroby.

Dodáváme kompletní sadu oficiálních technických dokumentů k výběrovému řízení, včetně technických datových listů, výkresů konstrukčních rozměrů, certifikátů materiálových zkoušek a prohlášení o zatížení. Vlastní laserové značení LOGO na těle svěrky a exkluzivní neutrální exportní balení lze uspořádat podle požadavků projektu zákazníka. Náš profesionální inženýrský tým poskytuje bezplatnou konzultaci seismického uspořádání požárního potrubí a pokyny k instalaci na místě pro dodavatele a inženýrské projektové ústavy.

FAQ:

Jaká je hlavní konstrukční vlastnost uchycení nosné trubky UTT63?

UTT63 využívá konstrukci soustředného zatížení pro rovnoměrné přenášení zatížení z výztuh, konektorů a upevňovacích prvků, což je klíčová záruka pro stabilní výkon sestav seismických výztuh.

Jaké velikosti potrubí a normy se hodí pro UTT63?

Hodí se pro trubky protipožárních sprinklerů od 2-1/2'(DN65) až do 8' (DN200), kompatibilní s normami pro ocelové trubky SCH10, SCH40, GB/T 3091 a JIS G3454.

Jaké je jmenovité návrhové zatížení UTT63?

Všechny specifikace UTT63 mají jednotné certifikované konstrukční zatížení 9000 Newtonů.

Jaký materiál a povrchovou úpravu používá UTT63?

Surovinou je vysoce pevná uhlíková ocel s elektrogalvanizovanou antikorozní povrchovou úpravou.

Jaká je platná norma pro toto uchycení seizmického potrubí?

Je navržen a vyroben v souladu s instalačním kódem protipožárních sprinklerů NFPA 13 pro komerční projekty seizmického ztužení budov.

Můžete dodat kompletní technickou dokumentaci pro výběrové řízení?

Ano, poskytujeme bezplatné oficiální technické listy, konstrukční výkresy a zprávy o kontrole materiálu pro předložení inženýrské nabídky.

Je k dispozici přizpůsobená služba?

Vlastní laserové gravírování LOGO na těle svorky a přizpůsobené exportní neutrální balení lze uspořádat na základě požadavků projektu zákazníka.

 Balící a dodací podmínky

1. Exportní standardní balení: Každý nástavec na potrubí UTT63 zabalený v samostatném plastovém sáčku, vnější vyztužený exportní karton; Pro velké hromadné objednávky je k dispozici vyztužení dřevěných palet, aby se zabránilo deformaci vytlačováním během námořní a letecké přepravy.

2. Dodací lhůta: Zboží na skladě UTT63 je odesláno do 3–7 pracovních dnů; přizpůsobené objednávky potvrdí přesný výrobní plán podle celkového množství objednávky.

3. Globální logistická podpora: Spolupracujeme s profesionální námořní přepravou, leteckou přepravou a mezinárodními expresními přepravci, abychom do celého světa dodali certifikované seismické protipožární armatury pro stavební projekty MEP a požární ochrany.
