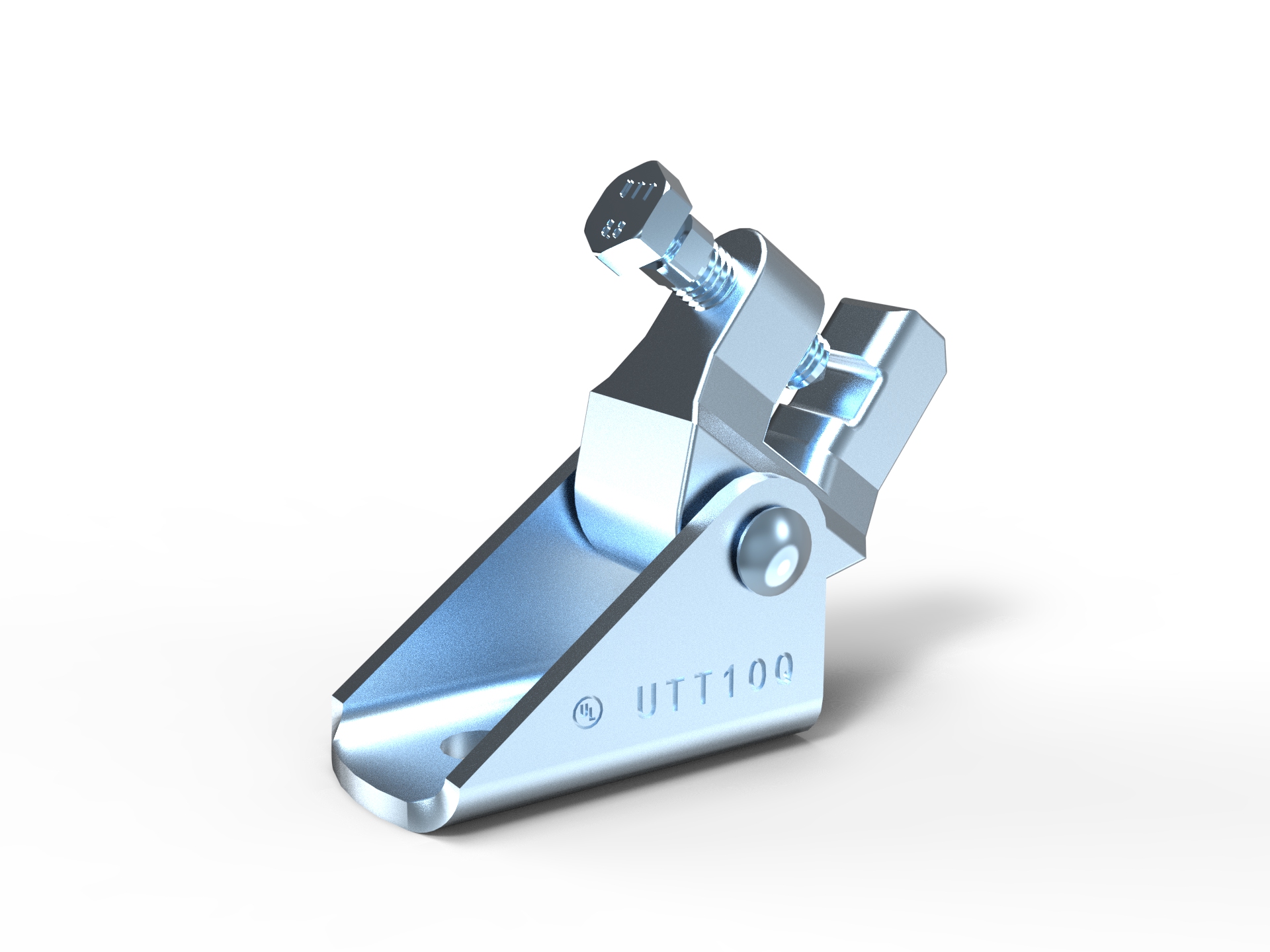

UTT10Q Strukturální nástavec

Přehled produktu

Funkce:  Navrženo pro vyztužení trubky proti kývavému a seismickému narušení. Součást upevnění trubky systému výkyvné výztuhy používaná ve spojení s konstrukční připojovací armaturou UTT Manufacturing a spojená s prvkem výztuhy tvoří kompletní sestavu výkyvné výztuhy. Sestavy výkyvné výztuhy jsou určeny k instalaci v souladu s NFPA13 a instalačními pokyny výrobce.

Typ:  Sprinklerová trubka Sch 10, Sch 40, GB/T 3091, JIS G3454

Velikost:  Jedna velikost se hodí pro vyztuženou trubku do 8＂, s 1/2＂ otvorem pro šroub pro konstrukci.

Materiál:  uhlíková ocel a tvárná litina QT450

Povrchová úprava:  Elektro - pozink

Schválení: UL CE

Konstrukční uchycení C-clamp UTT10Q je třetí stranou certifikované seismické konstrukční kotvicí kování speciálně navržené pro protipožární systémy výkyvných výztuh. V kombinaci s potrubními svorkami řady UTT a 1-palcovou výztuhou SCH40 tvoří kompletní certifikovanou sestavu seismické kyvné výztuhy, která brání požárním potrubím před seismickým posunem a vibracemi budovy, plně vyhovující mezinárodním specifikacím pro instalaci protipožárních sprinklerů NFPA 13.

Tato konstrukční svorka typu C využívá kompozitní vysokopevnostní uhlíkovou ocel a suroviny z tvárné litiny QT450, pokryté stejnoměrným galvanizovaným povlakem, který odolává oxidaci a korozi uvnitř mechanických místností, kancelářských stropů a suchého prostředí komerčních budov. Vyznačuje se univerzálním designem jedné velikosti, který podporuje všechny požární ocelové trubky od 2' do 8', vybavené standardními 1/2' konstrukčními montážními otvory pro rychlé upevnění na I-nosnících, betonových kotevních šroubech a podpěrných kanálech. Oficiální údaje o zkoušce maximálního konstrukčního zatížení UL jsou k dispozici pro předložení nabídky v severoamerických projektech požárního inženýrství.

Základní strukturální a funkční výhody

Univerzální design jedné velikosti:

• Jednoduchá C-svorka se hodí pro všechny trubky protipožárních sprinklerů do 8', snižuje počet typů náhradních dílů a zjednodušuje správu stavebních zásob;

Kompozitní vysoce pevné suroviny:

• Hlavní tělo z uhlíkové oceli + spojovací čelist z tvárné litiny QT450, silná odolnost proti nárazu a stabilní dlouhodobé seismické zatížení;

Duální bezpečnostní certifikace UL a CE:

• Všechny indikátory ložisek prošly nezávislým laboratorním testováním třetí strany a splňují požadavky přijatelnosti severoamerické požární techniky;

Speciální zajišťovací mechanismus střižných šroubů:

• Střižné šrouby s řízeným kroutícím momentem, utahujte, dokud se hlavy šroubů neodlomí, aby byla zaručena standardizovaná upínací síla bez ručního výpočtu krouticího momentu;

Standardní 1/2' konstrukční montážní otvor:

• Přímá montáž na ocelové nosníky, kotevní šrouby a ocel s C-kanálem bez dalších adaptérů pro přestavbu;

Kompletní systém přizpůsobení sady:

• Navrženo pro spárování s 1' výztuhou SCH40 a nástavci potrubí řady UTT pro vytvoření kompletních sestav podélných/laterálních seismických výztuh;

Zjednodušený proces instalace ve třech krocích:

• Jasný průběh montáže bez speciálních přizpůsobených nástrojů, což výrazně zlepšuje efektivitu výstavby na místě.

Standardní provozní pravidla instalace

Oficiální standardizovaná instalace je rozdělena do tří po sobě jdoucích kroků:

1. Upevněte svorku UTT10Q C pevně na konstrukční prvky budovy, jako jsou ocelové nosníky, pomocí 1/2' montážního otvoru;

2. Vložte 1' výztužnou trubku SCH40 do vnitřní dutiny základny C-svorky, ujistěte se, že trubka je zcela usazena ve spodní části tvarovky;

3. Namontujte určený střižný šroub a průběžně jej utahujte, dokud se hlava šroubu automaticky neodlomí, aby se dosáhlo certifikované pevné upínací síly.

Po instalaci připojte druhý konec výztužné trubky SCH40 s potrubními svorkami řady UTT namontovanými na trubkách protipožárních sprinklerů, abyste vytvořili kompletní seizmickou sestavu proti kývání pro horní potrubí.

Široké aplikační scénáře

1. Komponent horního konstrukčního kotvení pro seizmické výztužné systémy seizmických výztužných potrubí horního sprinklerového potrubí;

2. Komerční budova, nemocnice, nákupní centrum a výškové protipožární potrubí seismické podpůrné inženýrství;

3. Strojní zařízení místnost velkorážné požární ocelové trubky anti-seismic posunutí omezení;

4. Stavební projekty provádějící NFPA 13 severoamerické instalační kódy protipožárních sprinklerů;

5. Univerzální konstrukční spojovací šroubení pro podélné i příčné sestavy výkyvného ztužení požárního potrubí.

Tovární zásobování a profesionální technický servis

Jako profesionální výrobce protipožárních seismických výztuh s certifikací UL & CE udržujeme plné zásoby C-svorek UTT10Q pro podporu malých zkušebních objednávek a velkoobjemových hromadných zásilek.

Dodáváme kompletní balíček oficiálních technických dokumentů k výběrovému řízení, včetně datových listů maximálního konstrukčního zatížení UL, certifikátů CE, schémat montáže ve třech krocích a zpráv o kontrole materiálu. Vlastní laserové označení LOGO na těle svorky a exkluzivní neutrální exportní balení lze zajistit dle požadavků projektu zákazníka. Náš profesionální inženýrský tým poskytuje dodavatelům a inženýrským firmám bezplatné konzultace seizmického uspořádání požárního potrubí a pokyny k instalaci na místě.

FAQ

Jaký je hlavní účel uchycení C-svorky UTT10Q?

UTT10Q je horní konstrukční spojovací armatura pro sestavy kývavých výztuh požárních trubek, připevněná k ocelovým/betonovým konstrukcím budovy, aby zabránila požárním potrubím seizmickým výkyvům, sladěná s 1' vzpěrnou trubkou SCH40 a trubkovými svorkami UTT pro vytvoření úplného seismického omezení v souladu s NFPA 13.

Jaké velikosti potrubí může UTT10Q podporovat?

Univerzální design jedné velikosti se hodí pro všechny trubky protipožárních sprinklerů do průměru 8' kompatibilní s normami pro ocelové trubky SCH10, SCH40, GB/T 3091 a JIS G3454.

Jaké certifikace má UTT10Q?

UTT10Q nese duální bezpečnostní certifikace UL a CE s oficiálními laboratorně testovanými údaji o maximálním konstrukčním zatížení.

Jaký speciální instalační šroub používá UTT10Q?

Přijímá design zámku střižných šroubů; uživatelé musí utahovat střižný šroub, dokud se hlava šroubu neodlomí, aby bylo dosaženo certifikované standardní upínací síly.

Jaká výztužná trubka odpovídá konstrukčnímu uchycení UTT10Q?

Tato C-svorka je speciálně navržena tak, aby spolupracovala s 1-palcovou výztuhou SCH40 a vytvořila kompletní sestavy seismických výztuh.

Můžete poskytnout úplné technické soubory pro projektové nabídky?

Ano, nabízíme bezplatné datové listy zatížení UL, instalační schémata, originální certifikační zprávy a certifikáty o zkouškách materiálu pro použití v inženýrských soutěžích.

Je k dispozici přizpůsobená služba?

Vlastní laserové gravírování LOGO na těle svorky a přizpůsobené exportní neutrální balení lze uspořádat podle požadavků projektu zákazníka.

Balící a dodací podmínky

1. Exportní standardní balení: Každá C-svorka zabalená v nezávislém plastovém sáčku, vnější vyztužený exportní karton; vyztužení dřevěných palet k dispozici pro velké hromadné objednávky, aby se zabránilo deformaci vytlačováním během námořní a letecké přepravy.

2. Dodací lhůta: Produkty UTT10Q skladem se dodávají do 3–7 pracovních dnů; zakázkové objednávky potvrdí přesný výrobní plán na základě celkového množství objednávky.

3. Globální logistická podpora: Spolupracujeme s profesionální námořní přepravou, leteckou přepravou a mezinárodními expresními přepravci, abychom po celém světě dodávali certifikované seismické výztužné armatury pro požární ochranu a stavební projekty MEP.
