Eine unzureichende seismische Abstützung in mechanischen, elektrischen und Sanitärsystemen birgt enorme Haftungs- und Lebensrisiken. Bei einem Erdbeben können unsachgemäß gesicherte Sprinklerrohre heftig schwingen. Diese unvorhersehbare Bewegung führt häufig zu sofortigen Systemausfällen und katastrophalen Überschwemmungen in Innenräumen. Um genau diese Katastrophen zu verhindern, werden die Bauvorschriften immer strenger. Infolgedessen wenden sich Ingenieure zunehmend von der herkömmlichen, nur in eine Richtung gerichteten Verstrebung ab. Sie bevorzugen jetzt hochzuverlässige multidirektionale Lösungen. Die sichere Bewältigung dynamischer Belastungen erfordert spezielle Komponenten, die auf höchste Belastbarkeit ausgelegt sind. Ein robuster Der Vier-Wege-Seismikadapter ist eine Eckpfeilerkomponente im modernen Anlagendesign. Sie erfahren, wie diese Adapter die Code-Compliance optimieren. Sie reduzieren den Installationsaufwand für die Teams vor Ort drastisch. Wir untersuchen ihre zentrale technische Rolle, strenge Materialhaltbarkeitsstandards und Systemintegrationsstrategien. Letztendlich hilft Ihnen dieser umfassende Leitfaden dabei, anfällige Infrastrukturen zu schützen. Sie können sicherstellen, dass die strukturelle Widerstandsfähigkeit Ihres nächsten kommerziellen Projekts langfristig erhalten bleibt.
Multidirektionales Lastmanagement: Ein vierfacher seismischer Adapter widersteht seitlichen und longitudinalen seismischen Kräften und vereinfacht so das Systemdesign.
Einhaltung von Vorschriften: Durch die ordnungsgemäße Spezifikation wird die Einhaltung von NFPA 13, ASCE 7 und lokalen Bauvorschriften sichergestellt, was eine reibungslosere Inspektionsgenehmigung ermöglicht.
Korrosionsbeständigkeit: Verzinkte Beschichtungen bieten nachweisbaren, langfristigen Schutz vor Umweltschäden in Gewerbe- und Industrieanlagen.
Installationseffizienz: Bei richtiger Bewertung reduzieren diese Adapter den Arbeitsaufwand, indem sie sich nahtlos in bestehende Streben-, Rohr- oder Kabelverstrebungssysteme integrieren lassen.
Hängende nichttragende Komponenten sind bei seismischen Ereignissen einer enormen Anfälligkeit ausgesetzt. Erdbeben schicken massive seitliche Wellen durch Gewerbegebäude. Diese Wellen verursachen starke strukturelle Schwankungen in allen erhöhten Stockwerken. Diese plötzliche Bewegung löst häufig katastrophale Rohrbrüche aus. Sprinkleranlagen und schwere Rohrleitungen können sich vollständig lösen. Solche Ausfälle gefährden Leben und verursachen erhebliche Sachschäden.
Wir definieren eine erfolgreiche Verstrebungsverbindung anhand spezifischer Leistungskennzahlen. Es muss dynamische Lasten vorhersehbar in die Hauptgebäudestruktur einleiten. Die Durchbiegung der Komponenten muss auf ein absolutes Minimum beschränkt werden. Eine ordnungsgemäße Verbindung verhindert auch, dass sich schädliche Impulse aufbauen. Um diese Kräfte zu bewältigen, sind Ingenieure auf robuste Befestigungsknoten angewiesen. Sie müssen sicherstellen, dass jeder Strukturanker seine vorgesehene Tragfähigkeit perfekt aushält.

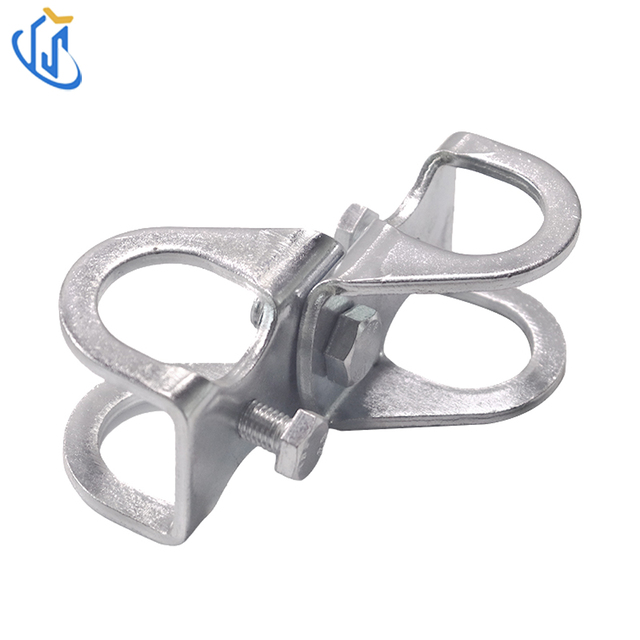

A Der Vier-Wege-Seismikadapter spielt hier eine bemerkenswert wichtige Rolle. Es fasst seitliche und längs verlaufende Verstrebungspunkte zu einer zentralen Nabe zusammen. Sie reduzieren die Gesamtzahl der benötigten Ankerpunkte drastisch. Diese Konsolidierung vereinfacht die gesamte Deckenanordnung. Es minimiert physische Kollisionen zwischen Sanitärleitungen und Elektrokästen.
Diese Komponenten zeichnen sich durch eine unglaubliche Vielseitigkeit in verschiedenen architektonischen Ökosystemen aus. Sie lassen sich perfekt in tragende Stahlträger und massive Betonanker integrieren. Sie funktionieren auch nahtlos mit starren Rohr- und Standardstrebenkanälen. Sie können sie problemlos an verschiedene bauliche Anforderungen anpassen. Diese Flexibilität hilft Bauingenieuren, komplexe räumliche Herausforderungen effizient zu lösen. Es sorgt dafür, dass die endgültige Installation sauber, organisiert und strukturell einwandfrei bleibt.
Überprüfen Sie immer die strukturelle Integrität des primären Gebäudebefestigungspunkts.
Verwenden Sie zertifizierte Betonanker, die speziell für Umgebungen mit rissigem Beton ausgelegt sind.
Halten Sie die erforderlichen Abstände zwischen benachbarten MEP-Versorgungseinrichtungen ein.
Überprüfen Sie die Winkeltoleranzen noch einmal, um eine optimale Lastverteilung sicherzustellen.
Die Materialwahl bleibt für kritische Lebenssicherheitssysteme absolut nicht verhandelbar. Sie müssen die physikalische Haltbarkeit über einen jahrzehntelangen kontinuierlichen Baubetrieb hinweg gewährleisten. Strukturelles Versagen beginnt oft im Stillen durch versteckten, mikroskopisch kleinen Rost. Blanker Stahl wird schnell schwächer, wenn er der Umgebungsfeuchtigkeit ausgesetzt wird. Industriestandards erfordern strenge Zinkbeschichtungsverfahren, um dieser Bedrohung entgegenzuwirken. Die Galvanisierung bietet eine Opferbarriere gegen aggressive Oxidation.
Elektroverzinkte und feuerverzinkte Oberflächen stellen die beiden wichtigsten Schutzoptionen dar. Beide müssen perfekt mit den anerkannten ASTM-Spezifikationen übereinstimmen. Bei der Elektroverzinkung wird mit elektrischem Strom eine dünne Zinkschicht verbunden. Bei der Feuerverzinkung wird der Stahl in geschmolzenes Zink getaucht. Durch diesen Prozess entsteht eine deutlich dickere, widerstandsfähigere Metallhülle. Ingenieure müssen diese Unterschiede verstehen, um genaue Projektspezifikationen erstellen zu können.
Die Verbindung unterschiedlicher Metalle in MEP-Systemen führt zu ernsthaften Funktionsrisiken. Es kommt häufig zu einer schnellen galvanischen Korrosion zwischen den Verbindungsstellen. Eine ordnungsgemäße verzinkte Oberfläche fungiert als wichtige Schutzbarriere. Es verhindert eine vorzeitige Verschlechterung der gesamten Verstrebungsbaugruppe. Durch die Auswahl geeigneter metallischer Beschichtungen verringern Sie die erhebliche langfristige Haftung.
Wir müssen die Komponenten sorgfältig auf der Grundlage der spezifischen Anlagenumgebung spezifizieren. Klimatisierte Innenräume weisen ein sehr geringes Korrosionsrisiko auf. Elektroverzinkte Adapter eignen sich hervorragend für diese standardmäßigen gewerblichen Innenräume. Allerdings erfordern exponierte Industriebereiche einen viel stärkeren Schutz. Produktionsanlagen und Chemieanlagen setzen Teile rauer Luftfeuchtigkeit aus. In diesen aggressiven Umgebungen mit hohem Risiko ist die Feuerverzinkung unbedingt erforderlich.
Direktes Mischen von blanken Kupferrohren gegen ungeschützte Stahladapter.
Verwendung von elektroverzinkten Halterungen für den Innenbereich auf Dachkonstruktionen im Außenbereich.
Ignorieren der Auswirkungen luftgetragener Chemikalien in spezialisierten Produktionsanlagen.
Versäumnis, Zinkbeschichtungen nach der Durchführung von Änderungen vor Ort auszubessern.
Für alle kommerziellen seismischen Befestigungen gelten strenge Vorschriften. Beim Schutz kritischer Brandschutzsysteme können Sie sich nicht auf Annahmen verlassen. Lebenssicherheitsinfrastruktur erfordert absolute Sicherheit bei der Planung und Installation. NFPA 13 legt sehr spezifische Vorschriften für diese Überkopfinstallationen fest. ASCE 7 bietet zusätzliche grundlegende Regeln für die Berechnung von Strukturlasten. Bauvorschriften setzen diese Richtlinien in allen Gerichtsbarkeiten strikt durch.
NFPA 13 definiert klar strenge Regeln für die Einflusszone. Dieses Konzept bestimmt, wie viel Rohrgewicht eine einzelne Strebe tragen kann. Die Norm legt außerdem genaue Anforderungen für multidirektionale Verstrebungsaufbauten fest. Jeder Der von Ihnen angegebene Vier-Wege-Seismikadapter muss diese strengen Vorschriften erfüllen. Der Adapter muss gleichzeitig Quer- und Längsbelastungen bewältigen. Es muss das Rohr innerhalb der vorgegebenen Abstandsintervalle sicher halten.
Die Validierung durch Dritte bietet den stärksten professionellen Schutz. Achten Sie immer auf offizielle UL-gelistete und FM-zugelassene Stempel. Diese unabhängigen Labore unterziehen die Halterungen brutalen physischen Belastungstests. Ohne diese spezifischen Zertifizierungen liegt die Haftung vollständig bei Ihnen. Durch den Einsatz ungeprüfter Hardware gehen Sie ein enormes berufliches Risiko ein. Genehmigte Stempel garantieren, dass das Produkt genau die beworbene Leistung erbringt.
Wir empfehlen Gutachtern dringend, transparente Tragfähigkeitsdiagramme anzufordern. Sie benötigen zertifizierte Einflusszonenberechnungen direkt vom Hersteller. Akzeptieren Sie niemals theoretische Höchstwerte oder unbewiesene Marketingaussagen. Fordern Sie aktuelle Testdaten an, die spezifische Winkelinstallationen widerspiegeln. Leistungsdaten aus der Praxis stellen sicher, dass Ihr Design die offiziellen Inspektionen reibungslos besteht. Dadurch entfällt das Rätselraten und es entsteht großes Vertrauen bei allen Projektbeteiligten.
Ingenieure wählen im Allgemeinen zwischen zwei primären MEP-Aussteifungsökosystemen. Sie verwenden entweder starre Systeme oder flexible Seilgerüste. Der Vier-Wege-Adapter funktioniert in jedem spezifischen Setup unterschiedlich. Ihre Auswahl hängt stark von räumlichen Gegebenheiten und Belastungsanforderungen ab. Wir müssen beide Ansätze objektiv bewerten, um die strukturelle Sicherheit zu maximieren.
Bei der starren Aussteifung werden in der Regel Standardstrebenkanäle oder Stahlrohre der Baureihe 40 verwendet. Sie beherrschen sowohl Druck- als auch Zugbelastungen hervorragend. Wir empfehlen starre Ansätze für Bereiche mit großen Durchfahrtshöhen und offenen Decken. Sie unterstützen problemlos anspruchsvolle Industrieanwendungen und Wasserleitungen mit großem Durchmesser. Starre Systeme sorgen für eine gut sichtbare, äußerst robuste strukturelle Ästhetik.
Alternativ bieten reine Zugseilsysteme einzigartige Installationsvorteile. Drahtseilaussteifungen lassen sich wunderbar in beengte Räume integrieren. Sie vereinfachen komplexe Nachrüstungen erheblich. Installateure können Kabel problemlos um bestehende Rohrleitungen herumführen. Kabelkonfigurationen lassen sich auch gut mit Vibrationsisolationssystemen kombinieren. Sie erreichen eine hervorragende Erdbebensicherung, ohne unerwünschte mechanische Geräusche zu übertragen.
Systemcharakteristik |
Starre Aussteifung (Strebe/Rohr) |
Kabelabspannung (Drahtseil) |
|---|---|---|
Lastmanagement |
Bewältigt sowohl Zug als auch Druck. |
Bewältigt nur Zugkräfte. |
Platzbedarf |
Erfordert klare, freie Wege. |
Äußerst flexibel in engen, überfüllten Räumen. |
Installationsgeschwindigkeit |
Langsamer. Erfordert das Schneiden von Stahlrohren. |
Schneller. Einfache Längenanpassung vor Ort. |
Retrofit-Eignung |
Anspruchsvoll in aktiven Bestandsgebäuden. |
Hervorragend geeignet für die Modernisierung bestehender Anlagen. |
Vibrationsisolierung |
Kann unerwünschte mechanische Geräusche übertragen. |
Minimiert die Schall- und Vibrationsübertragung. |
Entscheidungsträger müssen mehrere unterschiedliche Kriterien sorgfältig abwägen. Berücksichtigen Sie das Gesamtgewicht der Versorgungsleitung. Bewerten Sie den verfügbaren Platz über dem Deckenraster. Bewerten Sie die vorhandene Infrastruktur hinsichtlich zugänglicher Befestigungspunkte. Eine ordnungsgemäße Bewertung stellt sicher, dass Sie die richtige Systemarchitektur auswählen.
Zwischen dem technischen Entwurf und der Ausführung vor Ort besteht häufig eine erhebliche Lücke. Selbst brillante Designs scheitern, wenn Installateure bei der physischen Montage Schwierigkeiten haben. Komplexe Hardware führt zu weit verbreiteten Installationsfehlern. Wir müssen die Installationsmechanik gründlich bewerten, bevor wir unsere Komponenten auswählen. Ergonomische, intuitive Produkte reduzieren kostspielige Fehler vor Ort drastisch.
Priorisieren Sie Adapter mit Abbrechmuttern oder klaren visuellen Inspektionsindikatoren. Diese intelligenten Funktionen garantieren automatisch die korrekte Anwendung des Drehmoments. Sobald die angegebene Spannung erreicht ist, bricht der Mutternkopf ab. Installateure sollten für die Durchführung der Arbeiten nur Standardhandwerkzeuge benötigen. Durch die Minimierung der Anforderungen an Spezialwerkzeuge wird der gesamte Bauzeitplan beschleunigt. Es reduziert auch die körperliche Ermüdung des Installationsteams.
Die Sanierung bestehender Gebäude bringt unglaublich einzigartige Komplexitäten mit sich. Die Besatzungen arbeiten häufig in der Nähe aktiver, unter Druck stehender MEP-Leitungen. Sie manövrieren Leitern durch vollbesetzte Krankenhausflure oder Rechenzentren. Sie benötigen kompakte Hardware, um sich erfolgreich in diesen überfüllten Räumen zurechtzufinden. Die Einstellbarkeit ohne Demontage vorhandener Rohre spart enorme Arbeitszeit. Ein intelligent gestalteter Adapter lässt sich problemlos auf vorhandene Strukturstützen schieben.
Die Inspektionsvorbereitung entscheidet über den endgültigen Erfolg Ihres Projekts. Die Prüfer achten genau auf den richtigen Klammerwinkel. Sie prüfen jedes einzelne Befestigungselement auf korrekte Drehmomentwerte. Sie überprüfen auch, dass Sie ordnungsgemäß aufgeführte und zugelassene Komponenten verwendet haben. Durch die Wahl eines hochwertigen Adapters werden frustrierende Nacharbeiten deutlich minimiert. Es beschleunigt die endgültige Freigabe und sorgt dafür, dass Ihr Projektbudget intakt bleibt.
Ein ordnungsgemäß spezifizierter Adapter kann weit mehr als nur Rohre halten. Es fungiert als kritisches, haftungsminderndes Bausicherheitsbauteil. Sie schützen gefährdete Infrastruktur vor katastrophalen Bewegungen bei schweren Erdbeben. Durch die Konsolidierung mehrerer Verstrebungspunkte sorgen sie für eine übersichtlichere Gestaltung von Überkopfkonstruktionen. Letztendlich sparen sie unzählige Arbeitsstunden während der Installationsphase.
Wir empfehlen, Ihre Lieferanten ausschließlich auf der Grundlage zertifizierter Lastdaten in die engere Auswahl zu nehmen. Fordern Sie immer offizielle UL- und FM-Listungen an, bevor Sie Komponenten kaufen. Sie sollten auch Herstellern den Vorzug geben, die eine solide BIM- und CAD-Designunterstützung bieten. Diese digitalen Tools rationalisieren Ihren gesamten Engineering-Workflow erheblich. Sie helfen dabei, potenzielle strukturelle Konflikte lange vor Baubeginn zu erkennen.
Ergreifen Sie noch heute entscheidende Maßnahmen, indem Sie Ihre aktuellen Projektspezifikationen prüfen. Fordern Sie sofort umfassende Herstellerlastdiagramme für Ihre spezifischen Anwendungen an. Wenden Sie sich bei Bedarf direkt an einen qualifizierten Spezialisten für Erdbebentechnik. Sie schützen Ihre Kunden und Ihr Unternehmen, indem Sie einer strikten Compliance Priorität einräumen. Proaktive Planung stellt sicher, dass Ihre Anlage auch die härtesten Umweltherausforderungen übersteht.
A: Ja, Ingenieure entwerfen sie speziell für genau diesen doppelten Zweck. Ein Vier-Wege-Adapter bewältigt gleichzeitig seitliche und longitudinale seismische Kräfte sicher. Es verteilt diese dynamischen Lasten direkt in die primäre Gebäudestruktur. Diese multidirektionale Fähigkeit rationalisiert Ihr gesamtes MEP-Systemdesign. Sie reduzieren effektiv die Gesamtzahl der erforderlichen Befestigungspunkte und wahren gleichzeitig strenge Sicherheitsstandards.
A: NFPA 13 legt genaue Abstände basierend auf der Rohrgröße und dem Systemgewicht fest. Ingenieure müssen den genauen Einflussbereich für jede einzelne Stütze berechnen. Größere Rohre mit höherem Wasservolumen erfordern wesentlich kürzere Abspannintervalle. Sie müssen die maximal zulässige Last für den Befestigungsknoten bewerten. Der Adapter muss das Gesamtgewicht innerhalb seines vorgesehenen Bereichs perfekt bewältigen.
A: Das hängt ganz von Ihrer spezifischen Einrichtungsumgebung ab. Elektroverzinkte Oberflächen eignen sich hervorragend für trockene, klimatisierte Innenräume. Allerdings erfordern exponierte Industrieumgebungen oder Außenanwendungen eine Feuerverzinkung. Schmelztauchverfahren sorgen für eine viel dickere und haltbarere Zinkschicht. Dieser zusätzliche Schutz verhindert schwere Korrosion, die durch hohe Feuchtigkeit oder aggressive Chemikalieneinwirkung verursacht wird.
A: Ja, sie lassen sich effektiv integrieren, erfordern jedoch eine sehr sorgfältige Konstruktion. Seismische Rückhaltesysteme und Schwingungsisolatoren erfüllen völlig unterschiedliche mechanische Funktionen. Isolatoren verhindern die Übertragung mechanischer Geräusche, während Rückhaltevorrichtungen zerstörerische Bewegungen verhindern. Sie müssen den Adapter locker genug konfigurieren, um normale Betriebsvibrationen zu ermöglichen. Allerdings muss es sofort einrasten, um übermäßige Schwankungen während eines Erdbebens zu begrenzen.
