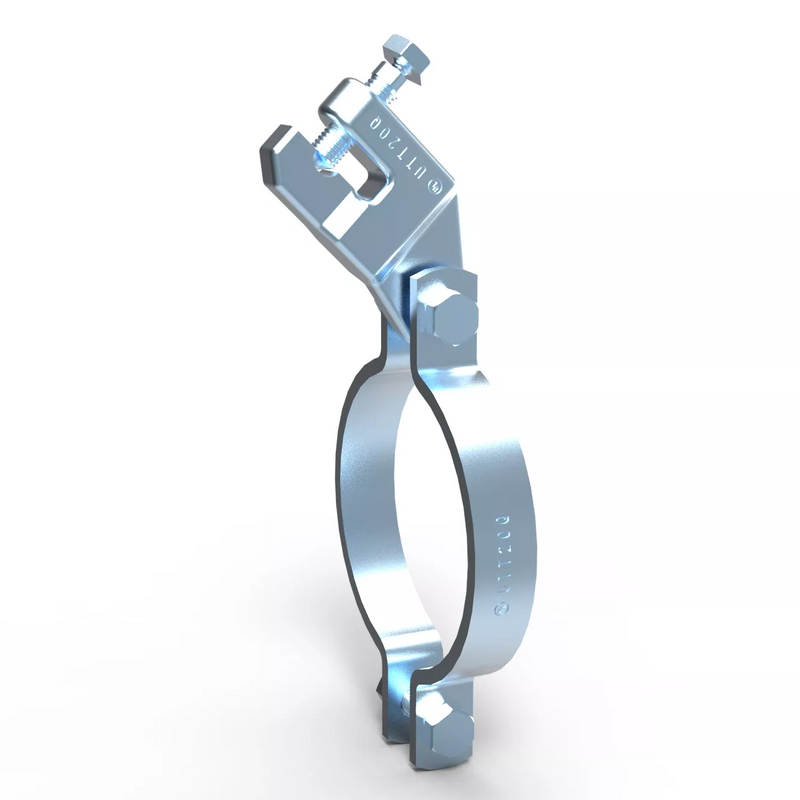

UTT20Q
ΑΠΟΛΥΤΑ
| Υλικό: | |
|---|---|
| Μέγεθος: | |
| Ποσότητα: | |

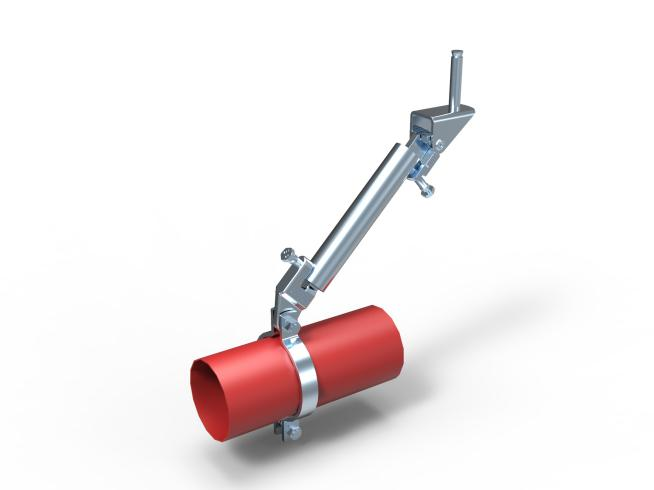

Λειτουργία: Σχεδιασμένο για στήριξη του σωλήνα έναντι ταλάντωσης και σεισμικής διαταραχής. Το εξάρτημα στερέωσης σωλήνα ενός συστήματος ταλαντευόμενου σιδερώματος που χρησιμοποιείται σε συνδυασμό με ένα δομικό εξάρτημα προσάρτησης UTT Manufacturing και ενωμένο μαζί με ένα στοιχείο σωλήνα στήριξης σχηματίζει ένα πλήρες συγκρότημα ταλαντευόμενου σιδερώματος. Τα συγκροτήματα στηριγμάτων ταλάντωσης προορίζονται για εγκατάσταση σύμφωνα με το NFPA 13 και τις οδηγίες εγκατάστασης του κατασκευαστή.
Τύπος: Sprinkler Pipe Sch 10, Sch 40, GB/T 3091, JIS G3454
Μέγεθος: Μέγεθος σωλήνα 2＂(50) έως 8＂ (200).
Υλικό: Ανθρακούχο χάλυβας & όλκιμο σίδηρο QT450
Φινίρισμα: Ηλεκτρογαλβανισμένο
Εγκρίσεις:
UL Μέγιστο φορτίο σχεδίασης |
|||||
Μέγεθος σωλήνα |
λίβρες |
Κ Ν |
Wt. Κάθε |
||
1＂ (25mm) Σωλήνα στήριξης |
|||||
λίβρα. |
κιλά |
||||
2 |
(50) |
680 |
(3.02) |
2.13 |
( 0.97) |
2½ |
(65) |
680 |
(3.02) |
2.24 |
( 1.02) |
3 |
(80) |
680 |
(3.02) |
2.35 |
( 1.07) |
4 |
(100) |
680 |
(3.02) |
2.53 |
( 1.15) |
5 |
(125) |
1090 |
(4.84) |
3.72 |
( 1.69) |
6 |
(150) |
1370 |
(6.09) |
4.10 |
( 1.86) |
8 |
(2 00) |
1370 |
(6.09) |
4.76 |
( 2.16) |
Βήμα 1 |
Βήμα 2 |
Βήμα 3 |
 |
|
|
Εγκαθιστώ:
Τοποθετήστε τον σφιγκτήρα σωλήνα στον σωλήνα και, στη συνέχεια, τοποθετήστε τα μπουλόνια και τα παξιμάδια όπως φαίνεται στην εικόνα. Τα εξαρτήματα του UTT20Q χρησιμοποιούν τον σωλήνα 1 ίντσας sch40· Η ροπή των παξιμαδιών του UTT 20Q πρέπει να φτάσει τα 100~115 N·M· Μετά την τοποθέτηση των μπουλονιών και των παξιμαδιών και άλλων εξαρτημάτων, ο σωλήνας πρέπει να στερεωθεί στο κάτω μέρος των εξαρτημάτων. Μετά την τοποθέτηση των μπουλονιών και των παξιμαδιών και άλλων εξαρτημάτων, ο σωλήνας πρέπει να στερεωθεί στο κάτω μέρος των εξαρτημάτων. |
||
