UTT20Q
TÄYSIN
| : | |
|---|---|
| Saatavuus | |
| Viimeistely: | |
| Määrä: | |

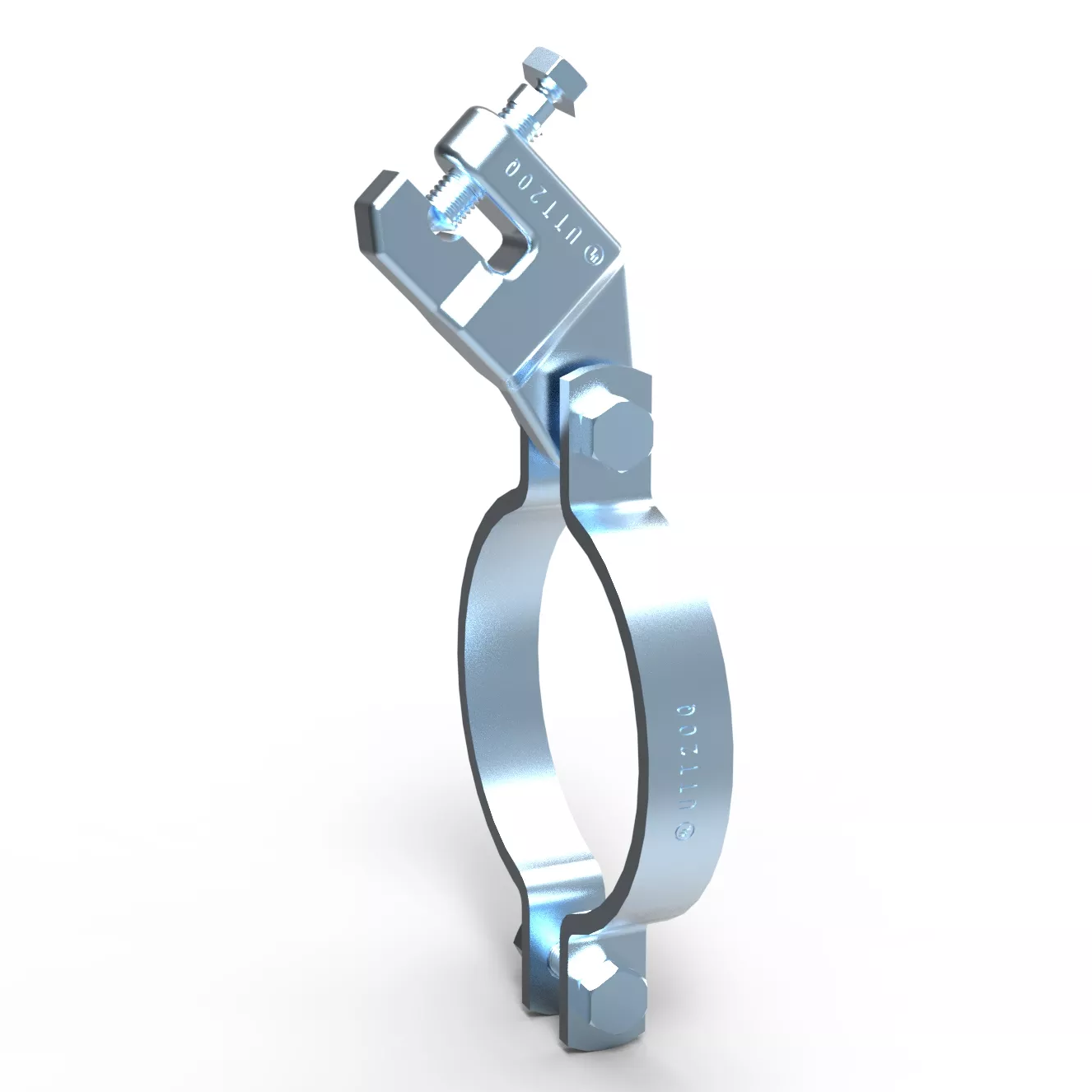

Toiminto: Suunniteltu tukemaan putkia heilahteluja ja seismisiä häiriöitä vastaan. Heilutustukijärjestelmän putken kiinnityskomponentti, jota käytetään yhdessä UTT Manufacturing -rakennekiinnitysliittimen kanssa ja liitettynä yhteen tukiputkielementin kanssa, muodostaa täydellisen heilutustukikokoonpanon. Kääntötukikokoonpanot on tarkoitettu asennettaviksi NFPA 13:n ja valmistajan asennusohjeiden mukaisesti.
Tyyppi: Sprinkleriputki Sch 10,Sch 40,GB/T 3091,JIS G3454 Koko: Putken koko 2＂(50) - 8＂(200) Materiaali: Hiiliteräs ja pallografiittivalurauta QT450
Pintakäsittely: Sähkösinkitty
Tilaus: Osanro.
Hyväksynnät: UL CE
|
|
UL:n suurin suunnittelukuorma |
|||||
Putken koko |
lbs. |
KN |
Wt. Jokainen |
||
1＂(25mm) tukiputki |
|||||
lb. |
kg |
||||
2 |
(50) |
680 |
(3.02) |
2.13 |
(0,97) |
2½ |
(65) |
680 |
(3.02) |
2.24 |
(1.02) |
3 |
(80) |
680 |
(3.02) |
2.35 |
(1,07) |
4 |
(100) |
680 |
(3.02) |
2.53 |
(1,15) |
5 |
(125) |
1090 |
(4,84) |
3.72 |
(1,69) |
6 |
(150) |
1370 |
(6.09) |
4.10 |
(1,86) |
8 |
(200) |
1370 |
(6.09) |
4.76 |
(2.16) |
Vaihe 1 |
Vaihe 2 |
Vaihe 3 |
|
|
|
Asentaa: Asenna putken puristin putkeen ja asenna sitten pultit ja mutterit kuvan mukaisesti. UTT20Q:n lisävarusteet käyttävät sch40 1 tuuman putkea, UTT 20Q:n mutterien vääntömomentin on saavutettava 100 ~ 115 N·M, pulttien, muttereiden ja muiden lisävarusteiden asennuksen jälkeen putki on kiinnitettävä lisävarusteiden pohjaan. Pulttien, muttereiden ja muiden lisävarusteiden asennuksen jälkeen putki on kiinnitettävä lisävarusteiden pohjaan. |
||
UTT20Q pitkittäissuuntainen 'In-Line' heiluntaa tukeva lisälaite on kolmannen osapuolen sertifioima seisminen rajoitinkomponentti, joka on suunniteltu yksinomaan sprinkleriputkistojärjestelmiin. Yhdessä UTT-sarjan rakenneosien ja 1 tuuman SCH40-jäykistysputken kanssa se muodostaa täydellisen pitkittäissuuntaisen heilumisen estävän jäykistyskokoonpanon, joka rajoittaa seismisen shokin ja rakennuksen tärinän aiheuttamaa putken siirtymää ja täyttää täysin NFPA 13 -palonsuoja-asennusvaatimukset.
Tämä liitos käyttää komposiittiraaka-aineita, jotka on valmistettu erittäin lujasta hiiliteräksestä ja pallografiittivaluraudasta QT450, ja niissä on yhtenäinen sähkösinkitty korroosionestopinnoite, joka soveltuu sisätiloihin, kauppakeskusten kattoihin, toimistorakennuksiin ja muihin kuiviin kaupallisiin rakennusympäristöihin. Täydellinen kokosarja kattaa DN50–DN200-päävirran paloteräsputkispesifikaatiot sekä viralliset UL:n enimmäiskuormitustestitiedot jokaiselle koolle, jotka voidaan toimittaa suoraan teknisinä tarjousasiakirjoina Pohjois-Amerikan palotekniikan projekteihin.
Rajoittaa putkilinjaa aksiaalisessa linjasuunnassa, toimii yhteistyössä sivuttaissuuntaisten tukien kanssa toteuttaakseen yleisen seismisen suojauksen yläpuolisille paloputkille;
Hiiliteräksinen pääpuristinrunko + QT450 pallografiittivalurautaliitos, vahva iskunkestävyys ja vakaa pitkäaikainen kantavuus;
Kaikki kuormitusilmaisimet läpäisevät virallisen laboratoriotarkastuksen, täyttävät täysin Pohjois-Amerikan palotekniikan hyväksymisstandardit;
Määritetty pultin kiristysmomentti 100 ~ 115 N·M varmistaa tasaisen puristusvoiman ja estää putken luistamisen seismisen kuormituksen alaisena;
Kattaa 2 ' - 8 ' sprinkleriteräsputket, yhtenäinen tuki 1 ' SCH40 jäykistysputki, kätevä keskitetty materiaalin valmistelu rakennusryhmiä varten;
Yksinkertaiset kokoonpanovaiheet ilman erikoistyökaluja, mikä lyhentää tehokkaasti rakennusaikaa paikan päällä.
Virallinen standardoitu asennus on jaettu kolmeen selkeään vaiheeseen:
Kiinnitä UTT20Q-putkikiristin tiukasti sprinkleriputken ulkoseinän ympärille;
Kokoa vastaavat pultit, mutterit ja liitäntätarvikkeet järjestyksessä kaaviokuvien mukaisesti;
Kiristä pultit määrättyyn vääntömomenttiin 100–115 N·M ja varmista, että putki on täysin lukittu puristimen sisäontelon pohjaan asennusvälin poistamiseksi.
Valmis UTT20Q-kokoonpano voidaan liittää erilaisiin UTT-sarjan rakenteisiin kiinnittämistä varten teräspalkkeihin, ankkuripultteihin ja tukikanaviin, mikä muodostaa täydellisen seismisen jäykistysjärjestelmän paloputkistoja varten.
Pituussuuntainen seismisen heilahtelun esto yläpuolisille sprinkleriputkistojärjestelmille;
Liikerakennus, sairaala, ostoskeskus ja korkea kerrostalo palosuojausputkien seismiset jäykistyshankkeet;
Mekaaniset laitteet huone suuren kaliiperin palo teräsputki anti-sway vahvistamisesta;
Rakennusprojektit, joissa toteutetaan NFPA 13 Pohjois-Amerikan palontorjunta-asennuskoodia;
Yläpuolella oleva eristämätön teräsputki pitkittäistuki, joka sopii SCH40-jäykistysputkeen.
Ammattimaisena UL- ja CE-sertifioitujen paloseismisten jäykistysosien valmistajana meillä on täydellinen varasto kaikista UTT20Q-kokoista tukeaksemme pieniä näytekoetilauksia ja suuria bulkkitoimituksia.
Tarjoamme täydellisen paketin virallisia teknisiä tiedostoja tarjouksen jättämistä varten, mukaan lukien UL-kuormatiedot, CE-sertifiointiraportit, kolmivaiheiset asennuskaaviot, mittaparametrit ja yksikköpainotaulukot. Mukautettu laser LOGO -merkintä ja eksklusiivinen vientineutraali pakkaus voidaan järjestää asiakkaan projektivaatimusten mukaan. Ammattitaitoinen insinööritiimimme tarjoaa ilmaisen paloputkiston seismisen sijoittelukonsultoinnin ja paikan päällä tapahtuvan rakennusasennuksen opastuksen urakoitsijoille.
Vientistandardipakkaus: Jokainen komponentti on pakattu erilliseen muovipussiin, vahvistettu ulkopakkaus; puiset lavapakkaukset massatilauksille estämään suulakepuristusmuodonmuutos meri-/ilmakuljetuksen aikana.
Toimitusaika: Varastossa olevat UTT20Q-tuotteet toimitetaan 3–7 työpäivän kuluessa; räätälöidyt tilaukset vahvistavat tarkan tuotantoaikataulun tilauksen kokonaismäärän mukaan.
Globaali logistiikkatuki: Teemme yhteistyötä ammattimaisen meri-, lentorahdin ja kansainvälisten pikahuolitsimien kanssa toimittaaksemme seismiset jäykistystarvikkeet maailmanlaajuisesti palosuojaus- ja MEP-rakennusprojekteihin.
