7 levinumat seismiliste toestuste paigaldamise viga ja NFPA 13-ga ühilduvad parandused

Sissejuhatus

Seismilised tugisüsteemid on viimane kaitseliin MEP-süsteemidele (mehaanilised, elektrilised, torustikud) maavärinate ajal, kuid isegi kõrgeima kvaliteediga FM UL-i sertifitseeritud seismilised tugisüsteemid võivad valesti paigaldamise korral ebaõnnestuda. Kogu Põhja-Ameerikas ja globaalsetes seismilistes tsoonides on peaaegu 60% tuletõrje- ja HVAC-süsteemide ärihoonete kontrollimise tagasilükkamistest tingitud mittevastavatest seismiliste toestuste paigaldamisest, mis toob kaasa kulukaid ümberehitusi, projekti viivitusi ja isegi ohutusriske. Selles artiklis käsitletakse 7 kõige levinumat seismiliste toestuste paigaldamise viga, pakutakse NFPA 13-ga ühilduvaid parandusi ja jagatakse valdkonna parimaid tavasid, mis aitavad teie projektil esimesel katsel ülevaatust läbida. Samuti tutvustame hilisemas osas meie täielikku valikut koodidele vastavaid seismilisi tugilahendusi ja professionaalseid paigaldustugiteenuseid.

1. 7 levinumat seismiliste toestuste paigaldamise viga

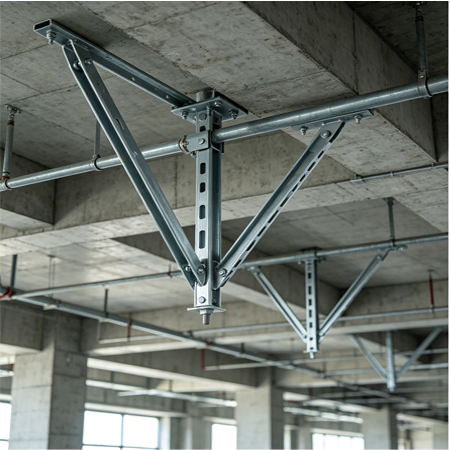

1.1 Segased külg- ja pikisuunalise kinnituse paigaldusjuhised

Kõige sagedasem paigaldusviga on külgmise seismilise toe paigaldussuundade segamine ja pikisuunaline seismiline tugi. külgmised kinnitused tuleb paigaldada risti toru/kanali voolusuunaga, et piirata horisontaalset küljelt küljele õõtsumist, samas kui pikisuunaline tugi tuleb paigaldada paralleelselt toru keskjoonega, et vältida aksiaalset pinget ja survet. Pikisuunalise toe paigaldamine külgkoormuse takistuseks põhjustab ebapiisava horisontaalse kandevõime ja vastupidi, mis põhjustab seismiliste sündmuste ajal süsteemi rikke.

1.2 Vale paigaldusnurk ja koormuse sumbumise ignoreerimine

Kõikidel FM UL sertifikaadiga seismilistel tugiliitmikel on kindlate paigaldusnurkade jaoks selged maksimaalsed koormused ja paigaldusnurga vähenedes väheneb lubatav koormus oluliselt. Levinud viga on toestuste paigaldamine toote koormusandmetes nõutavast miinimumnurgast väiksema nurga all või kandevõime ümberarvutamine pärast paigaldusnurga reguleerimist. Näiteks 1980 naela kaaluv liitmik 45°–59° juures võib taluda ainult 1490 naela 30°–44° juures ja selle kasutamine üle nimikoormusest tekitab tõsiseid ohutusriske.

1.3 Nõuetele mittevastav vahekaugus külgnevate tugede vahel

NFPA 13 ja IBC standardid seavad ranged piirangud külgnevate seismiliste trakside vahelisele maksimaalsele kaugusele ning see on üks peamisi põhjusi kontrolli tagasilükkamiseks. Paljud paigaldajad kasutavad kõikide torude suuruste jaoks ühtset vahekaugust, jättes tähelepanuta asjaolu, et väiksema läbimõõduga sprinklertorud nõuavad lühemat tugivahet kui suurema läbimõõduga tööstuslikud torud. Liiga suur vahekaugus ei suuda täita seismilise takistuse nõudeid, samas kui liiga väike vahemaa suurendab tarbetult ehituskulusid.

NFPA 13 seismiliste pingutuste vahekauguse standardid

1.4 Sertifitseerimata liitmike ja mittesobivate komponentide kasutamine

Odavate, sertifitseerimata seismiliste kinnitusdetailide kasutamine või erinevate tootjate komponentide segamine on suure riskiga viga. Sertifitseerimata liitmikud ei ole läbinud FM- ja UL-standardites nõutud ranget staatilise ja dünaamilise koormuse testimist ning ei saa garanteerida nende kandevõimet ja seismilist jõudlust. Sobimatutel komponentidel võivad olla kokkusobimatud ühenduste suurused ja koormusreitingud, mis põhjustab maavärinate ajal ühenduste katkemist ja süsteemi rikkeid. Ainult täiskomplektid FM UL sertifikaadiga komponendid suudavad tagada täieliku vastavuse NFPA 13 standarditele. Sama tootja

1.5 Kinnitusvahendite ebaõige pingutamine ja nihkepoldid puuduvad

Kinnitusdetailide paigaldamine on kriitiline detail, mis sageli tähelepanuta jäetakse. Paljud paigaldajad ei suuda kinnitusvahendeid nõutava pöördemomendiga pingutada või jätavad seismiliste kinnitusühenduste jaoks kasutamata nõutavad lõikepoldid. Alapingutatud kinnitusdetailid lõdvenevad seismilise vibratsiooni mõjul, samas kui liiga pingutatud kinnitusdetailid võivad liitmikke või toruseinu kahjustada. Puuduvad nihkepoldid põhjustavad külgkoormuse korral tugiühenduse ebaõnnestumise, kuna nihkepoldid on kavandatud taluma horisontaalset seismilist jõudu ja takistama liitmiku libisemist torust.

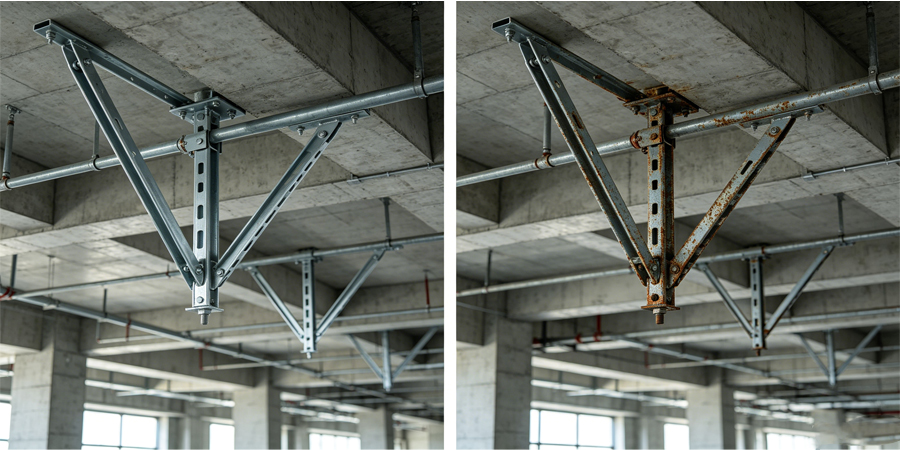

1.6 Karmides keskkondades kehtivate korrosioonivastaste nõuete eiramine

Niisketesse töökodadesse, välistingimustes asuvatesse toruriiulitesse, rannikualadele või keemiatehastesse paigaldatud seismilised toestused nõuavad spetsiaalset korrosioonivastast töötlust, kuid seda nõuet sageli eiratakse. Standardsete elektrotsingitud liitmike kasutamine kõrge õhuniiskusega või söövitavas keskkonnas põhjustab mõne aasta jooksul roostet ja korrosiooni, mis vähendab tugisüsteemi kandevõimet ja tekitab pikaajalisi ohutusriske. Karmides keskkondades tuleb pikaajalise korrosioonikindluse tagamiseks kasutada kuumtsingitud või roostevabast terasest seismilisi kinnitusliitmikke.

1.7 Kontrollimiseks dokumentatsiooni ja katsearuannete puudumine

Isegi kui seismiline tugi on õigesti paigaldatud, ebaõnnestub projekt ikkagi kontrollimisel, kui nõutav dokumentatsioon on puudulik. Ehitusinspektorid nõuavad toote sertifitseerimisdokumentide, koormuskatsete aruannete, paigaldusjooniste ja pöördemomendi dokumentide täielikku komplekti, et kontrollida vastavust NFPA 13 standarditele. Paljud paigaldajad ei suuda neid dokumente eelnevalt ette valmistada, mis põhjustab kontrolli viivitusi ja ümbertöötamise nõudeid.

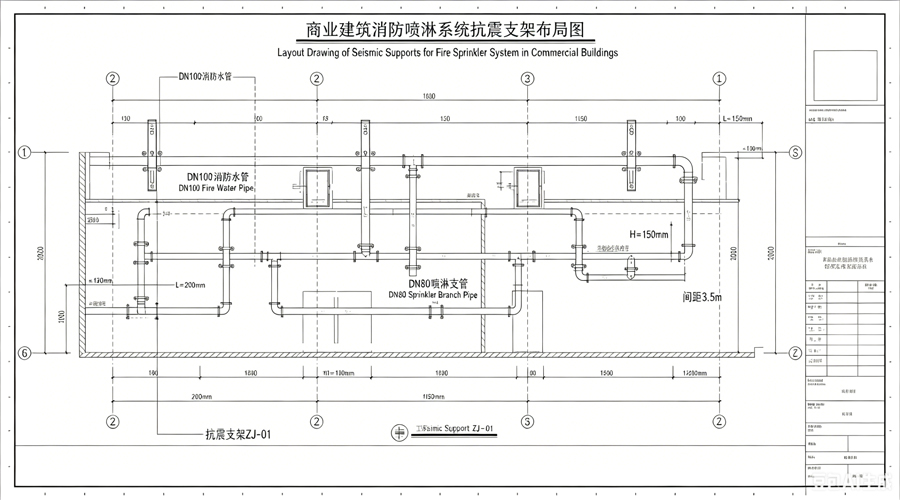

Seismiliste kinnituste paigaldusjoonised ja tehnilised dokumendid

2. NFPA 13 nõuetele vastavad parandused ja tööstuse parimad tavad

2.1 Paigalduseelne disaini ja paigutuse kontrollimine

Enne paigaldamise alustamist peab professionaalne insener kontrollima seismilise toestuse paigutust, et tagada vastavus NFPA 13 standarditele. Kontrollimine peaks hõlmama järgmist: iga toru/kanaliosa kinnituse tüübi valik, paigaldusnurga ja kandevõime arvutamine, külgnevate kinnituste vahekaugus ja kinnitusdetailide pöördemomendi nõuded. Eelkinnitatud CAD/BIM jooniste kasutamine võib oluliselt vähendada paigaldusvigu ja tagada vastavuse.

2.2 Kasutage ainult FM UL sertifikaadiga seismilisi tugikomponente

Täieliku vastavuse ja ohutuse tagamiseks kasutage ainult sama maineka tootja FM UL sertifikaadiga seismiliste kinnitusdetailide täiskomplekte. Vältige erinevate kaubamärkide komponentide segamist ja ärge kunagi kasutage sertifitseerimata odavaid liitmikke. Kõikide komponentidega peavad olema kaasas täielikud sertifitseerimisdokumendid ja koormustesti aruanded, mida saab otse hoone ülevaatamiseks esitada.

2.3 Järgige täpselt paigaldusnurkade ja vahekauguste standardeid

Paigaldamisel järgige rangelt kinnitatud projekteerimisjoonistel ja toote tehnilistes andmetes toodud paigaldusnurga ja vahekauguse nõudeid. Külgtugede puhul on standardne paigaldusnurk toru suhtes 45°-90° ja pikisuunalise kinnituse standardnurk 30°-60°. Arvutage kandevõime alati ümber, kui paigaldusnurka on vaja kohapeal reguleerida, ja ärge kunagi ületage NFPA 13 seatud maksimaalseid vahepiiranguid.

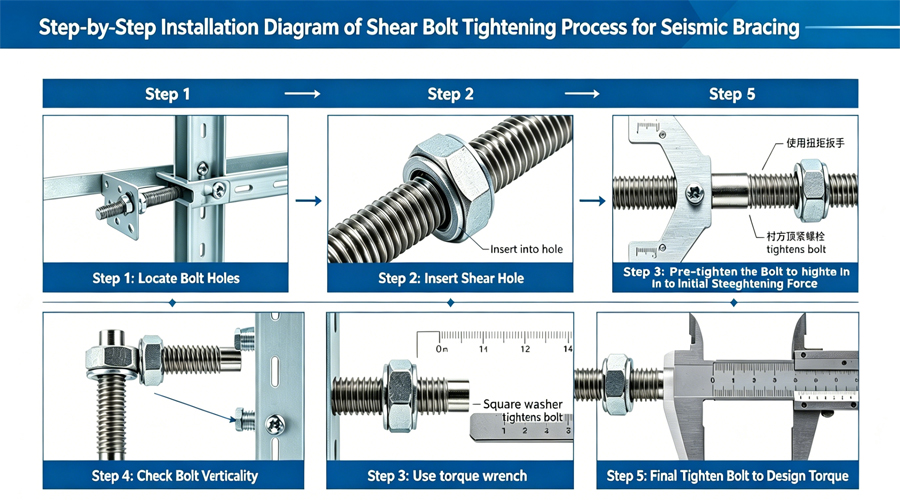

2.4 Standardne kinnitusdetailide paigaldamine ja pöördemomendi juhtimine

Kõik kinnitusdetailid tuleb pingutada toote paigaldusjuhendis määratud pöördemomendiga, kasutades täpsuse tagamiseks kalibreeritud momentvõtit. Nihkepoldid tuleb paigaldada õigesse asendisse ja pingutada kuni pea purunemiseni, nagu on ette nähtud paigaldusjuhistes. Paigaldamise ajal pidage üksikasjalikku pöördemomendi arvestust, mis on vajalik ehitise kontrollimiseks.

2.5 Täielik ülevaatuse ja vastavuse dokumentatsioon

Enne ehitise ülevaatust koostage täielik komplekt vastavusdokumente, sealhulgas: toote FM UL sertifitseerimisdokumendid, kõigi kasutatud komponentide koormustesti aruanded, heakskiidetud seismiliste toestuste paigutuse joonised, paigaldusmomendi kirjed ja materjali kontrollimise aruanded. Nende dokumentide ettevalmistamine kiirendab oluliselt kontrolliprotsessi ja tagab, et teie projekt läheb esimesel katsel läbi.

Seismic Bracing nõuetele vastavuse dokumendi kontroll-loend

3. Meie koodidele vastavad seismiliste kinnituste lahendused ja paigaldustugi

Utterly TY Intelligent Technology Co., Ltd. on spetsialiseerunud kvaliteetsete FM UL CE sertifitseeritud seismiliste tugisüsteemide tootmisele MEP projektide jaoks kogu maailmas. Meie täielik tootesari vastab täielikult NFPA 13, IBC ja ASCE 7 standarditele, mistõttu on see ideaalne valik äri-, tööstus- ja avaliku infrastruktuuri projektide jaoks Põhja-Ameerikas, Euroopas, Lähis-Idas ja Kagu-Aasias.

3.1 NFPA 13 nõuetele vastavate seismiliste kinnitustoodete täielik valik

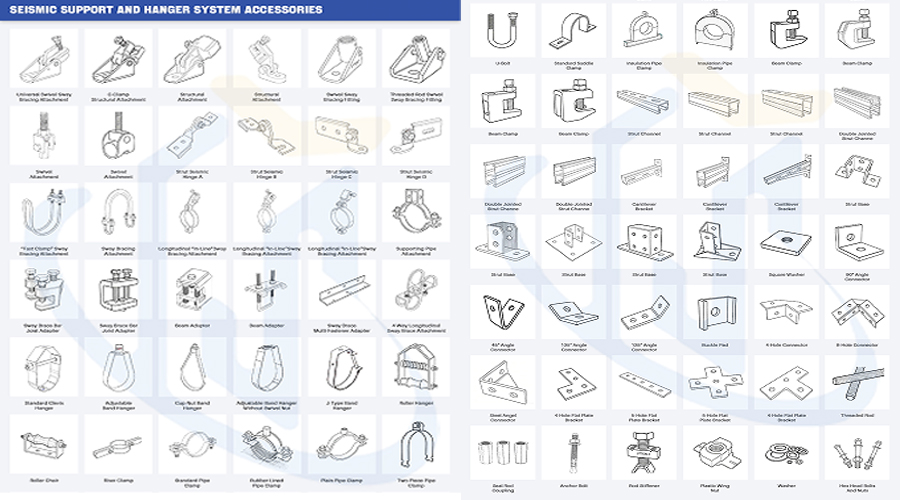

Pakume täielikku seismiliste kinnituskomponentide portfelli, et katta kõik teie projekti vajadused, sealhulgas:

• Külg- ja pikisuunalised seismilised tugiliitmikud (universaalsed pöörlevad hinged, pöördeklambri konnektorid, in-line liitmikud)

• Erinevate suuruste ja paksustega UTT-seeria tugikanalid (UTT7021, UTT7041, UTT7052, UTT7062, UTT7072, UTT44, UTT45)

• Seismiliste tugisüsteemide standardsed toruklambrid, talaklambrid, riidepuud ja kinnitusdetailid

• Kuumtsingitud ja roostevabast terasest korrosioonivastased võimalused karmides oludes

Kõik meie tooted on valmistatud kõrgtugevast süsinikterasest ja kõrgtugevast malmist QT450 ning iga toote kohta on olemas täielikud tehnilised andmelehed, koormustabelid ja paigaldusjuhendid. Pakume ka tasuta CAD- ja BIM-joonistusteenuseid, mis aitavad teil luua oma projektile täielikult ühilduva seismilise toestuse paigutuse.

UTT-seeria tugikanalid

3.2 Professionaalsed paigaldustugi ja vastavusteenused

Mõistame, et õige paigaldus on seismiliste tugisüsteemide toimimise ja nõuetele vastavuse seisukohast ülioluline, mistõttu pakume kõikehõlmavaid paigaldustugiteenuseid:

• Müügieelne tehniline konsultatsioon ja koormuse arvutamise tugi

• Tasuta CAD/BIM joonise projekteerimise ja paigutuse kontrollimine

• Kohapealsed paigaldusjuhised ja koolitus teie paigaldusmeeskonnale

• Täielik komplekt nõuetele vastavust käsitlevaid dokumente ja katseprotokolle ehitusinspektsiooni jaoks

Meie tehnilisel meeskonnal on üle 10-aastane seismiliste toestuste projekteerimise ja paigaldamise kogemus ning see aitab teil vältida tavalisi paigaldusvigu ja tagada, et teie projekt vastab täielikult NFPA 13-le ja kohalikele ehitusnormidele.
