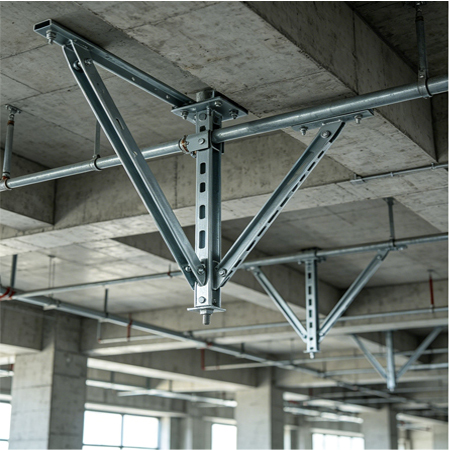

내진 브레이싱 시스템은 지진 발생 시 MEP(기계, 전기, 배관) 시스템의 최후 방어선이지만, 최고 품질의 FM UL 인증 내진 브레이싱이라도 잘못 설치하면 실패할 수 있습니다. 북미 및 전 세계 지진 지역에 걸쳐 화재 스프링클러 및 HVAC 시스템에 대한 상업용 건물 검사 거부의 거의 60%가 규정을 준수하지 않는 지진 보강 설치로 인해 발생하며 이로 인해 비용이 많이 드는 재작업, 프로젝트 지연 및 안전 위험까지 초래됩니다. 이 기사에서는 가장 흔히 발생하는 7가지 내진 보강 설치 실수를 분석하고, NFPA 13을 준수하는 수정 사항을 제공하며, 프로젝트가 첫 번째 시도에서 검사를 통과하는 데 도움이 되는 업계 모범 사례를 공유합니다. 또한 이후에는 규정을 준수하는 전체 범위의 내진 보강 솔루션과 전문 설치 지원 서비스를 소개할 예정입니다.
가장 빈번하게 발생하는 설치 오류는 측면 내진 브레이싱 의 장착 방향을 혼동하는 것입니다. 측면 브레이싱 은 종방향 지진 보강. 파이프/덕트 흐름 방향에 수직으로 설치하여 수평 좌우 흔들림을 제한해야 하며, 세로 브레이싱은 축 장력과 압축에 저항하기 위해 파이프 중심선과 평행하게 장착해야 합니다. 횡방향 하중 저항을 위한 종방향 버팀대를 설치하면 수평 하중 용량이 부족해지며, 그 반대의 경우도 지진 발생 시 시스템이 파손될 수 있습니다.
모든 FM UL 인증 내진 브레이싱 피팅은 특정 설치 각도에 대한 명확한 최대 하중 등급을 가지며, 설치 각도가 작아질수록 허용 하중은 크게 감소합니다. 흔히 저지르는 실수는 제품의 하중 데이터에서 요구하는 최소 각도보다 작은 각도로 브레이싱을 설치하거나, 설치 각도를 조정한 후 하중 용량을 다시 계산하지 못하는 것입니다. 예를 들어, 45°~59°에서 1980lbs 등급의 피팅은 30°~44°에서 1490lbs만 지원할 수 있으며, 정격 하중을 초과하여 사용하면 심각한 안전 위험이 발생할 수 있습니다.
NFPA 13 및 IBC 표준은 인접한 내진 보강재 사이의 최대 간격에 대해 엄격한 제한을 설정하고 있으며 이는 검사 거부의 가장 큰 이유 중 하나입니다. 많은 설치업체는 직경이 작은 스프링클러 파이프가 직경이 큰 산업용 파이프보다 짧은 브레이싱 간격이 필요하다는 사실을 무시하고 모든 파이프 크기에 대해 균일한 간격을 사용합니다. 간격이 너무 크면 내진 요건을 충족할 수 없고, 간격이 너무 작으면 건설 비용이 불필요하게 증가합니다.
값싸고 인증되지 않은 내진 보강 피팅을 사용하거나 다른 제조업체의 구성품을 혼합하는 것은 위험성이 높은 실수입니다. 인증되지 않은 피팅은 FM 및 UL 표준에서 요구하는 엄격한 정적 및 동적 하중 테스트를 거치지 않았으므로 내하중 및 내진 성능을 보장할 수 없습니다. 일치하지 않는 구성요소는 호환되지 않는 연결 크기 및 정격 하중을 가질 수 있으며, 이로 인해 지진 발생 시 연결이 느슨해지고 시스템 오류가 발생할 수 있습니다. 풀세트만 가능 FM UL 인증 구성 요소는 NFPA 13 표준을 완벽하게 준수할 수 있습니다. 동일한 제조업체의
패스너 설치는 종종 간과되는 중요한 세부 사항입니다. 많은 설치업체가 패스너를 필요한 토크로 조이지 않거나 내진 보강 연결에 필요한 전단 볼트를 생략합니다. 패스너를 덜 조이면 지진 진동 중에 느슨해지며, 패스너를 너무 세게 조이면 피팅이나 파이프 벽이 손상될 수 있습니다. 전단 볼트가 없으면 전단 볼트가 수평 지진력을 견디고 피팅이 파이프에서 미끄러지는 것을 방지하도록 설계되었기 때문에 측면 하중 하에서 버팀 연결이 실패하게 됩니다.
습한 작업장, 실외 파이프 랙, 해안 지역 또는 화학 공장에 설치된 내진 보강재에는 특별한 부식 방지 처리가 필요하지만 이 요구 사항은 종종 무시됩니다. 습도가 높거나 부식성 환경에서 표준 전기 아연 도금 피팅을 사용하면 몇 년 내에 녹과 부식이 발생하여 버팀 시스템의 부하 용량이 감소하고 장기적인 안전 위험이 발생합니다. 열악한 환경의 경우 용융 아연 도금 또는 스테인리스강 내진 보강 피팅을 사용하여 장기적인 부식 저항을 보장해야 합니다.
내진 보강재가 올바르게 설치되더라도 필수 문서가 불완전하면 프로젝트 검사에 실패하게 됩니다. 건물 검사관은 NFPA 13 표준 준수 여부를 확인하기 위해 전체 제품 인증 문서, 부하 테스트 보고서, 설치 도면 및 토크 기록을 요구합니다. 많은 설치업체가 이러한 문서를 미리 준비하지 못하여 검사가 지연되고 재작업이 요구되는 상황이 발생합니다.
설치를 시작하기 전에 전문 엔지니어가 내진 보강 레이아웃을 검증하여 NFPA 13 표준을 준수하는지 확인해야 합니다. 검증에는 각 파이프/덕트 섹션에 대한 브레이싱 유형 선택, 설치 각도 및 부하 용량 계산, 인접한 브레이싱 사이의 간격 및 패스너 토크 요구 사항이 포함되어야 합니다. 사전 승인된 CAD/BIM 도면을 사용하면 설치 오류를 크게 줄이고 규정 준수를 보장할 수 있습니다.
완전한 규정 준수와 안전을 보장하려면 평판이 좋은 동일한 제조업체의 FM UL 인증 내진 보강 부품 전체 세트만 사용하십시오. 다른 브랜드의 부품을 혼합하지 말고 인증되지 않은 값싼 피팅을 사용하지 마십시오. 모든 구성 요소에는 건물 검사를 위해 직접 제출할 수 있는 완전한 인증 문서와 부하 테스트 보고서가 함께 제공되어야 합니다.
설치하는 동안 승인된 설계 도면 및 제품 기술 데이터에 지정된 설치 각도 및 간격 요구 사항을 엄격히 따르십시오. 측면 브레이싱의 경우 표준 설치 각도는 파이프를 기준으로 45°~90°이고, 세로 브레이싱의 경우 표준 설치 각도는 30°~60°입니다. 설치 각도를 현장에서 조정해야 하는 경우 항상 부하 용량을 다시 계산하고 NFPA 13에서 설정한 최대 간격 제한을 초과하지 마십시오.
정확성을 보장하기 위해 보정된 토크 렌치를 사용하여 모든 패스너를 제품 설치 설명서에 지정된 토크로 조여야 합니다. 전단 볼트는 올바른 위치에 설치되어야 하며 설치 지침에 따라 헤드가 부러질 때까지 조여야 합니다. 설치 중에 자세한 토크 기록을 보관하십시오. 이는 건물 검사에 필요합니다.
건물 검사 전에 제품 FM UL 인증 문서, 사용된 모든 구성 요소에 대한 하중 테스트 보고서, 승인된 내진 보강 레이아웃 도면, 설치 토크 기록 및 자재 검사 보고서를 포함한 완전한 규정 준수 문서 세트를 준비하십시오. 이러한 문서를 준비하면 검사 프로세스 속도가 크게 빨라지고 프로젝트가 첫 번째 시도에서 통과될 수 있습니다.
Utterly TY Intelligent Technology Co., Ltd.는 전 세계 MEP 프로젝트를 위한 고품질 FM UL CE 인증 내진 보강 시스템 제조를 전문으로 합니다. 당사의 전체 제품 라인은 NFPA 13, IBC 및 ASCE 7 표준을 완벽하게 준수하므로 북미, 유럽, 중동 및 동남아시아의 상업, 산업 및 공공 인프라 프로젝트에 이상적인 선택입니다.
우리는 다음을 포함하여 모든 프로젝트 요구 사항을 충족할 수 있는 완전한 내진 보강 구성 요소 포트폴리오를 제공합니다.
측면 및 세로 방향 내진 보강 피팅(범용 회전 힌지, 스윙 브레이스 커넥터, 인라인 피팅)
다양한 크기와 두께의 UTT 시리즈 스트럿 채널(UTT7021, UTT7041, UTT7052, UTT7062, UTT7072, UTT44, UTT45)
지진 지지 시스템용 표준 파이프 클램프, 빔 클램프, 행거 및 패스너
열악한 환경을 위한 용융 아연 도금 및 스테인리스강 부식 방지 옵션
당사의 모든 제품은 고강도 탄소강과 QT450 연성철로 만들어지며 모든 제품에 대한 완전한 기술 데이터 시트, 하중 테이블 및 설치 가이드가 포함되어 있습니다. 또한 우리는 귀하의 프로젝트에 완벽하게 호환되는 내진 보강 레이아웃을 생성하는 데 도움이 되는 무료 CAD 및 BIM 도면 서비스를 제공합니다.
우리는 올바른 설치가 내진 보강 시스템의 성능과 규정 준수에 매우 중요하다는 것을 이해하고 있으며, 이것이 바로 우리가 포괄적인 설치 지원 서비스를 제공하는 이유입니다.
사전 판매 기술 상담 및 부하 계산 지원
무료 CAD/BIM 도면 설계 및 레이아웃 검증
설치 팀을 위한 현장 설치 안내 및 교육
건물 검사를 위한 전체 규정 준수 문서 및 테스트 보고서 세트
당사의 기술 팀은 내진 보강 설계 및 설치 분야에서 10년 이상의 경험을 보유하고 있으며 일반적인 설치 실수를 방지하고 프로젝트가 NFPA 13 및 현지 건축 법규를 완전히 준수하도록 도와드릴 수 있습니다.
화재 스프링클러, HVAC 또는 산업용 배관 프로젝트를 위한 신뢰할 수 있는 NFPA 13 규격 내진 보강 솔루션을 찾고 계시다면 저희가 도와드리겠습니다. 파이프 크기, 레이아웃 도면, 프로젝트 위치 및 기술 사양을 포함한 자세한 프로젝트 요구 사항을 보내주시면 영업팀이 24시간 이내에 자세한 공식 견적, 전체 기술 데이터 시트 및 인증 문서를 제공해드립니다.
우리는 대량 주문, 샘플 테스트 및 맞춤형 생산을 지원하고 전 세계 수십 개의 엔지니어링 계약자 및 유통업체와 장기적인 협력 관계를 유지하고 있습니다. 귀하가 프로젝트 계약자, 엔지니어링 회사 또는 제품 유통업체인지 여부에 관계없이 당사는 설계 및 제품 공급부터 설치 지원 및 규정 준수 문서에 이르기까지 원스톱 전문 내진 보강 솔루션을 제공할 수 있습니다. 우리를 방문하세요 문의 페이지에 귀하의 정보를 남겨주시거나, 추가 연락을 위해 이메일을 보내주세요. 우리는 귀하와 장기적인 상생 협력을 구축하기를 기대합니다.
