Descripción general

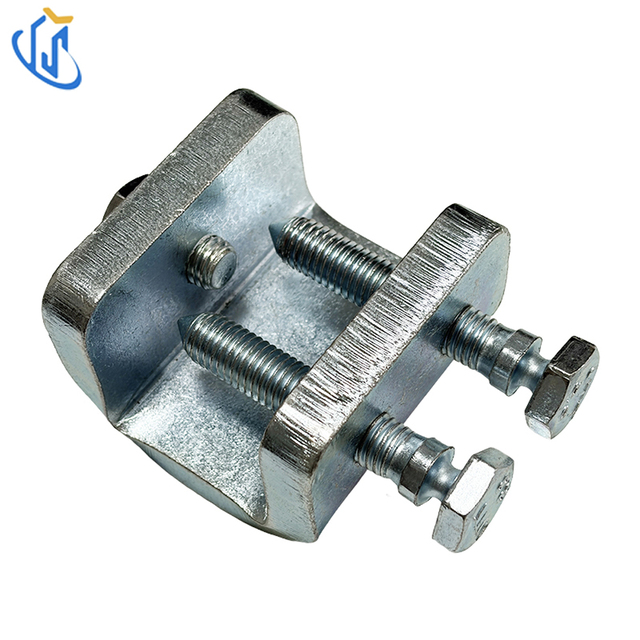

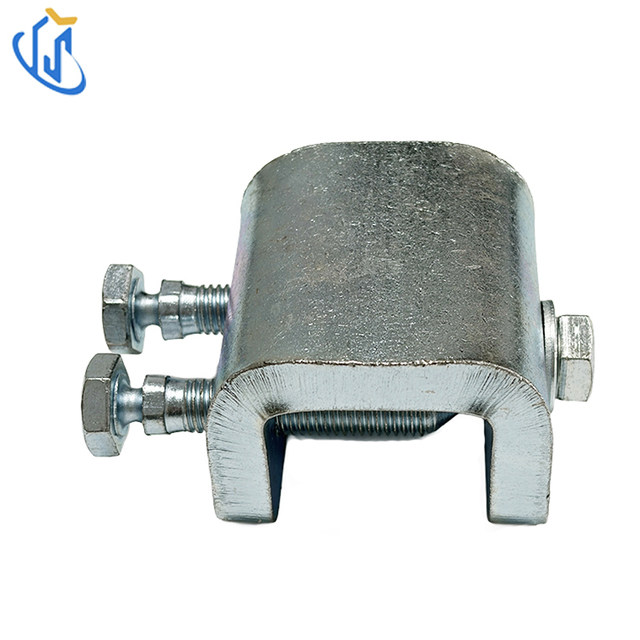

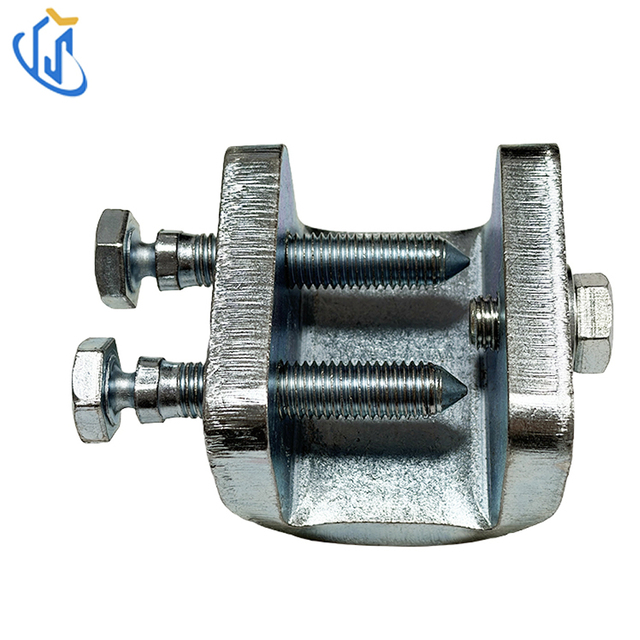

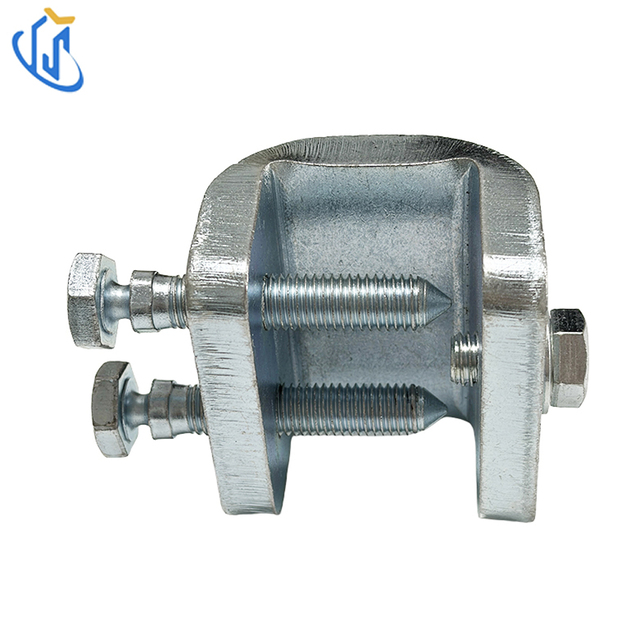

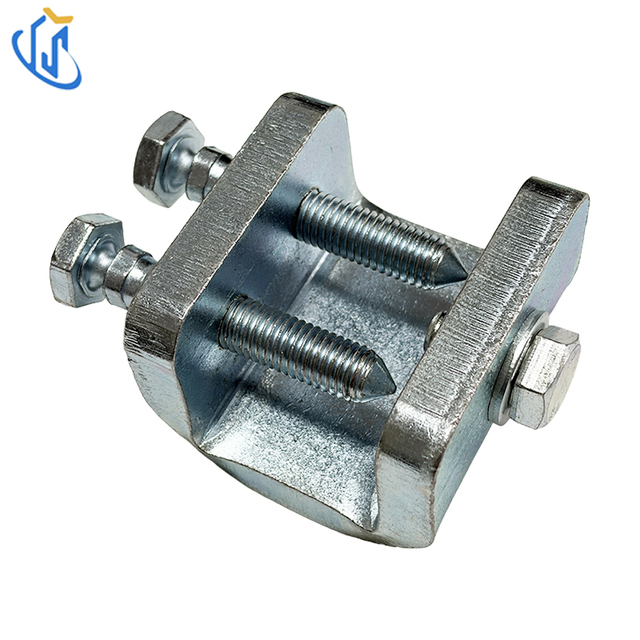

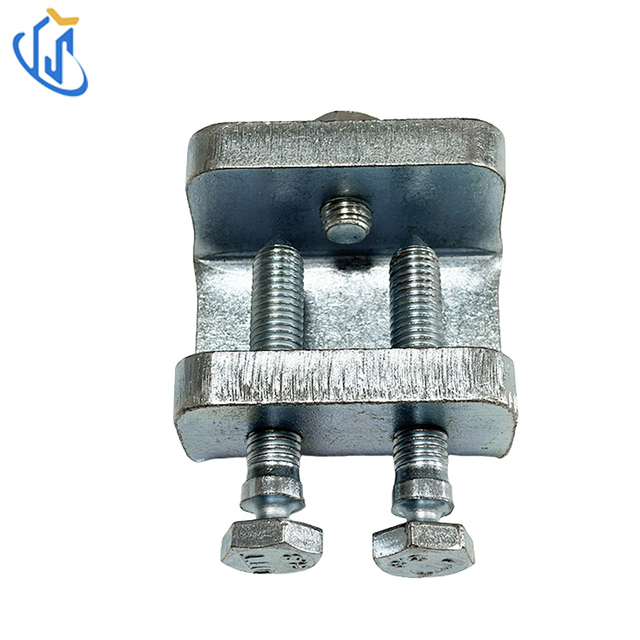

El adaptador de viga UTT1101 es un accesorio de conexión sísmica de hierro dúctil QT450 diseñado para la instalación de tirantes oscilantes en vigas estructurales de acero. Elimina la perforación y soldadura en miembros de acero, aplicable para espesores de viga que van desde 3/8 de pulgada como mínimo hasta 1-1/4 de pulgada como máximo, coincide con tuberías estándar Sch10, Sch40, GB/T3091, JIS G3454 de hasta 8 pulgadas, y cumple totalmente con las especificaciones de instalación NFPA13 para proyectos sísmicos de protección contra incendios.
Características clave
Función principal: Conecte la riostra de balanceo sísmico a una viga de acero sin perforar ni soldar la construcción
Materia prima: Hierro dúctil QT450
Acabado de la superficie: Recubrimiento de zinc electrogalvanizado
Espesor de acero aplicable: 3/8' ~1-1/4'
Tamaño máximo de tubería admitida: Hasta 8 pulgadas de tubería de rociador estándar
Modo de bloqueo: Tornillo de fijación de cabeza hexagonal rompible para un par de instalación estandarizado

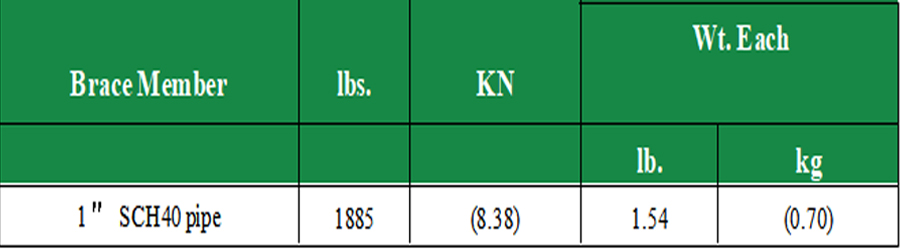

Tabla de parámetros del producto
| del artículo |
Especificación |
| Modelo |
UTT1101 |
| Materia prima |
Hierro dúctil QT450 |
| Tratamiento superficial |
Electrogalvanizado |
| Rango de sujeción |
Espesor de la viga de acero 3/8'~1-1/4' |
| Tubería máxima a juego |
8 pulgadas |
| Método de fijación |
Bloqueo del tornillo de fijación de rotura |
| Suministro de muestra |
Muestras de prueba gratuitas disponibles para pedidos anticipados |
Escenarios de aplicación
1.Sistema de rociadores contra incendios: conexión de viga sin perforación para refuerzo lateral de tuberías de rociadores en edificios con estructura de acero.
2.Ingeniería MEP&HVAC: Adaptador de fijación sísmica para tuberías de agua y ventilación donde está prohibida la perforación de vigas.
3.Construcción de estructura de acero: Conexión sísmica rápida para proyectos de estructuras de acero comerciales y de fábrica.
Guía de instalación paso a paso
1.Cubra el UTT1101 sobre la brida de la viga de acero y haga que la brida se ajuste perfectamente a la superficie interna de la mandíbula.
2.Apriete previamente los tornillos de fijación a mano y luego apriételos uniformemente hasta que las cabezas hexagonales de los tornillos se rompan.
3.Fije el accesorio estructural de la serie UTT con el perno de soporte y asegúrese de que el perno esté completamente asentado.
4. Conecte el tubo de refuerzo y la abrazadera del tubo para terminar el conjunto completo del soporte estabilizador.
5.Compruebe el ajuste general de la conexión antes de la prueba de presión hidráulica de la tubería.
Cumplimiento de la industria
1. Siga la norma NFPA13 para las reglas de instalación de refuerzos sísmicos de protección contra incendios.
2.El revestimiento electrogalvanizado cumple con los estándares internacionales de la industria anticorrosión.
3.Todos los productos terminados pasan la inspección de carga y dimensiones de fábrica antes de la entrega.
Ventajas principales del producto
Instalación sin perforación ni soldadura
Proteja la estructura de vigas de acero original, ahorre costos de procesamiento de construcción y tiempo de trabajo.
Material de alta tenacidad QT450
Excelente resistencia a los golpes para soportar cargas sísmicas a largo plazo sin agrietarse.
Montaje del tornillo de ruptura
Obtenga una fuerza de montaje uniforme rompiendo la cabeza del tornillo, evite un ajuste desigual en el sitio.
Rango de espesor de viga fija
Adecuado para la especificación de brida de acero de construcción convencional de 3/8''~1-1/4''.
Compatibilidad total con la serie UTT
Ensamble perfectamente con todas las abrazaderas para tuberías y accesorios sísmicos de UTT para un sistema de refuerzo completo.
Preguntas frecuentes
P1: ¿Ventaja principal de UTT1101?
A1: Monte en una viga de acero sin perforar ni soldar para mantener la integridad de la viga.
P2: ¿Espesor de sujeción de acero disponible?
A2: Adecuado para miembros de acero estructural de 3/8'~1-1/4' de espesor.
P3: ¿Tamaño máximo de tubería coincidente?
A3: Soporte de refuerzo sísmico para tuberías de hasta 8 pulgadas.
P4: ¿Forma de bloqueo de la instalación?
A4: Apriete el tornillo de fijación hasta que la cabeza hexagonal se rompa para lograr una fuerza de bloqueo fija.
P5: ¿Muestra gratuita disponible?
A5: Se pueden suministrar muestras de inspección gratuitas antes de realizar un pedido al por mayor.
